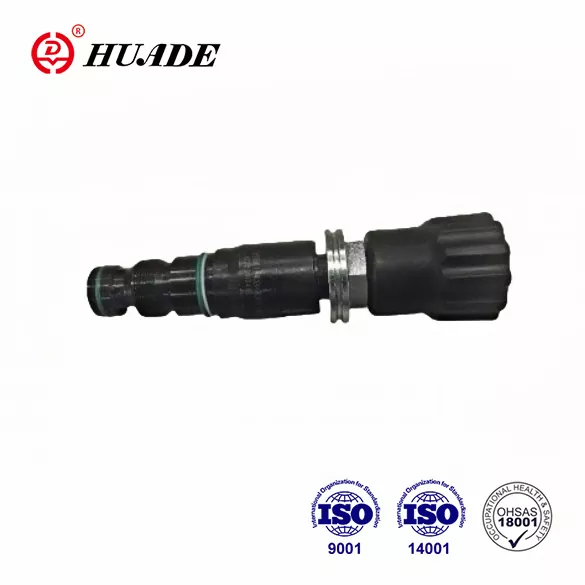

Vannes de décharge de pression DB.K

En introduisant la technologie avancée de Rexroth, Huade Hydraulic a fait des progrès significatifs dans la conception, la fabrication de composants hydrauliques et des équipements intégrés. Les soupapes de décharge de pression Huade® DB.K sont plus durables par rapport à d'autres produits similaires. Ils peuvent remplacer les produits offerts par Rexroth dans la même série. Afin de fournir des produits abordables, l'usine accorde plus d'attention à la pratique tout en introduisant plus de 750 équipements de production avancés du monde entier pour assurer la qualité. L'usine est passé ISO9001, ISO14001 et OH SAS18001. Les vannes de pression hydrauliques Huade® ont remporté une large reconnaissance du marché. En raison de la qualité fiable et des performances stables, ils sont largement utilisés dans divers environnements industriels tels que les machines de construction et le système hydraulique marin.

Paramètre de produit des soupapes de décharge de pression db.k

Caractéristique du produit et application des soupapes de décharge de pression DB.K

Caractéristiques:

▶ Vanne de cartouche

▶ 4 gammes de pression

▶ 4 Éléments de réglage

. Bouton rotatif

. Manche avec hexagone et capuchon de protection

. Bouton rotatif verrouillable avec échelle

. Bouton rotatif avec échelle

Application:

Vannes de décharge de pression Type DB..K .. sont des soupapes de décharge de pression à fonctionnement du pilote pour l'installation en cartouche. Ils sont utilisés pour limiter la pression dans un système hydraulique.

Fonction, section et symboles des vannes de décharge de pression db.k

Le réglage de la pression du système est via l'élément de réglage (4). Au repos, les vannes sont fermées. Pression dans le port A agit sur la bobine (1). Dans le même temps, la pression passe par l'orifice (2) sur le côté chargé à ressort de la bobine (1) et à travers l'orifice (3) au Pilot Poppet (6). Si la pression

Dans le port se pose au-dessus de la valeur définie au printemps (5), le Pilot Poppet (6) s'ouvre. Le fluide peut désormais s'écouler du côté chargé du ressort de la bobine (1), de l'orifice (3) et du canal (8) dans le port Y. La chute de pression résultante déplace la bobine (1), ce qui ouvre la connexion de A à B, tandis que la pression fixée au ressort (5) est maintenue.

Le retour de l'huile pilote des deux chambres à ressort est pris en externe via le port Y.

Structure de DB 10 K2-40B

Symbole

Avis

1.Le liquide doit être filtré. La finesse du filtre minimum est de 20 ㎛.

2. Le réservoir doit être scellé et un filtre à air doit être installé sur l'entrée de l'air.

3. Produits sans sous-plaque lors de la sortie de l'usine, si vous en avez besoin, veuillez commander spécialement.

4. Les vis de fixation des valeurs doivent être un niveau d'intensité élevé (classe 10.9). Veuillez les sélectionner et les utiliser en fonction du paramètre répertorié dans le livre d'échantillons.

5. La rugosité de la surface liée à la valve est requise, la rugosité de surface est de 0,8.

6. Finition de surface de la pièce d'accouplement est nécessaire à 0,01 / 100 mm.
