DBD de soupape de décharge de pression

Pékin Huade Hydraulic Industrial Group est une société publique de renom spécialisée dans la conception, la fabrication et le service des produits et équipements hydrauliques. La soupape de relief DBWT peut remplacer les produits offerts par Rexroth®. L'usine est passé ISO9001, ISO14001 et OH SAS18001. Huade Hydraulic a un bon système d'inspection pour assurer la haute qualité des valves hydrauliques. L'usine exploite plus de 750 pièces d'équipement de production avancé importé du monde entier. Chaque soupape de pression sera emballée dans des sacs en plastique étanches et des cartons standard, avec des marques anti-contrefaçon fixées. Les produits hydrauliques Huade® sont largement utilisés dans l'industrie militaire pour promouvoir la modernisation des équipements de défense.

Paramètre de produit de la soupape de décharge de pression DBD

Caractéristique du produit et application de la soupape de décharge de pression DBD

Caractéristiques:

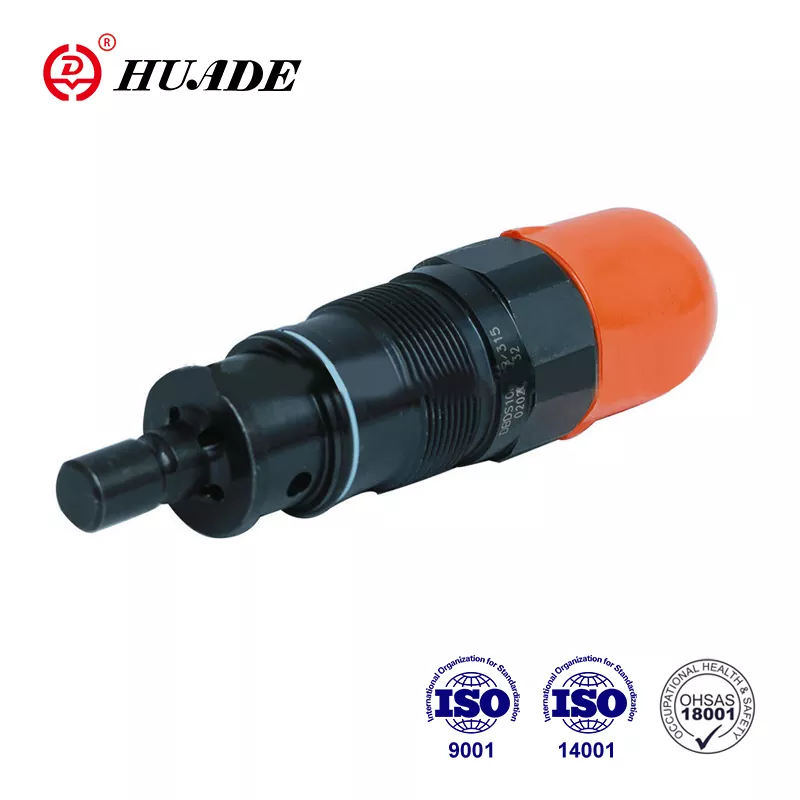

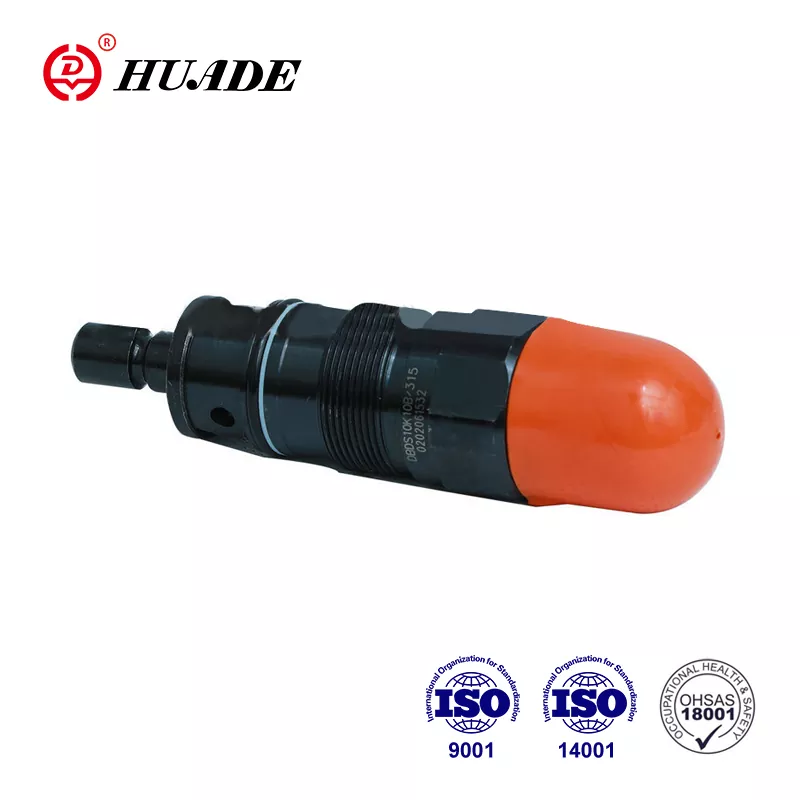

▶ comme soupape de cartouche

▶ Pour les connexions filetées

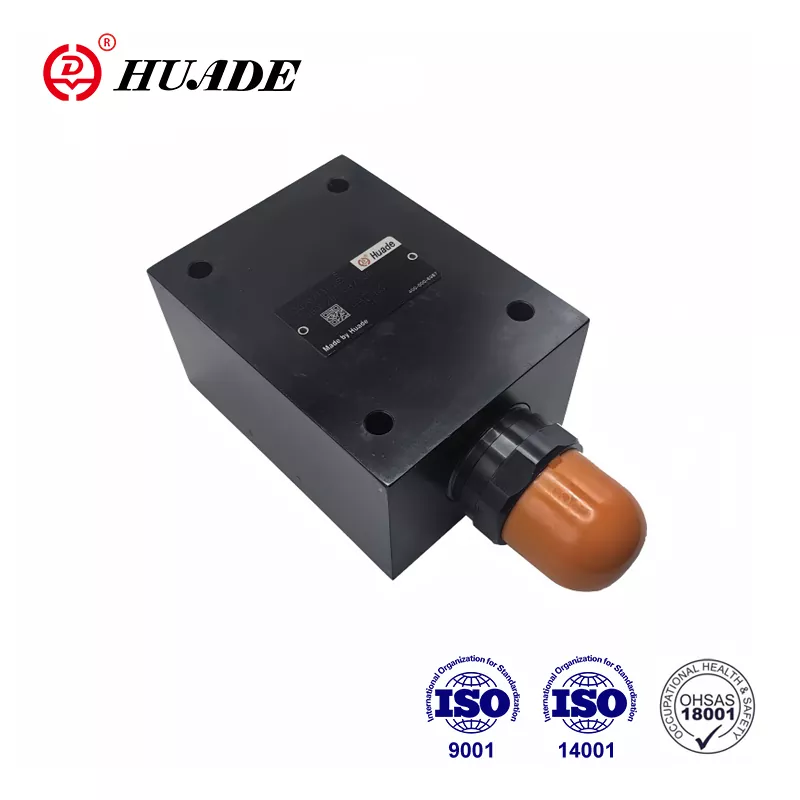

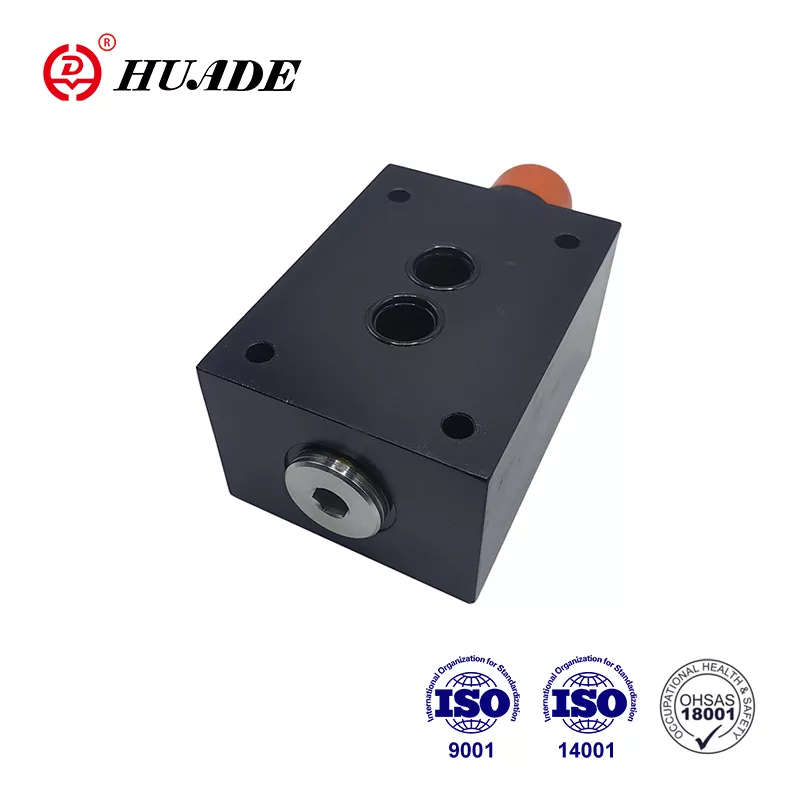

▶ Pour le montage des sous-plaques

▶ 3 Éléments de réglage de la pression, facultatif:

· Bouton rotatif

· .Hex. Vis de tête avec capuchon de protection

· Bouton rotatif verrouillable avec échelle

Application:

Fonctions, section et symboles de la soupape de décharge de pression DBD

Les soupapes de décharge de pression DBD sont des vannes POPPET à fonctionnement direct.

Ils sont utilisés pour limiter la pression dans un système hydraulique.

Les vannes sont principalement constituées de manches (1), de ressort (2), de poppet avec bobine d'amortissement (4) (étapes de pression 2,5 à 40 MPa) ou de balle (4) (étape de pression 63 MPa) et élément de réglage (3). Le réglage de la pression du système est infiniment variable via l'élément de réglage (3). Le printemps (2) pousse le poppet (4) sur le siège. Le canal P est connecté au système. La pression présente dans le système est appliquée à la zone (ou balle) de Poppet.

Si la pression dans le canal P s'élève au-dessus de la valve réglée au ressort (2), le Poppet (4) s'ouvre contre le ressort (2). Désormais, les flux de fluide de pression forment le canal P dans le canal T. La course du POPPET (4) est limitée par une broche. Afin de maintenir un bon réglage de pression sur toute la plage de pression, la plage de pression est divisée en 7 étapes de pression. Un étage de pression correspond à un certain ressort pour une pression de fonctionnement maximale qui peut être réglée avec.

Structure et symboles de la soupape de décharge de pression DBD

Symboles de DBD

Avis

1.Le liquide doit être filtré. La finesse du filtre minimum est de 20 ㎛.

2. Le réservoir doit être scellé et un filtre à air doit être installé sur l'entrée de l'air.

3. Produits sans sous-plaque lors de la sortie de l'usine, si vous en avez besoin, veuillez commander spécialement.

4. Les vis de fixation des valeurs doivent être un niveau d'intensité élevé (classe 10.9). Veuillez les sélectionner et les utiliser en fonction du paramètre répertorié dans le livre d'échantillons.

5. La rugosité de la surface liée à la valve est requise, la rugosité de surface est de 0,8.

6. Finition de surface de la pièce d'accouplement est nécessaire à 0,01 / 100 mm.
