Qu'est-ce qu'une valve à sens unique dans un système hydraulique? Guide complet avec des fonctions et des types

2025-07-15 0 Laissez-moi un message

Vannes unidirectionnelles dans les systèmes hydrauliques

Vous êtes-vous déjà demandé comment les grandes machines comme les excavatrices ou les grues géantes obtiennent leur puissance? Ils utilisent quelque chose appelé un système hydraulique, qui est comme les muscles de la machine, mais au lieu du sang, il utilise de l'huile spéciale (appelée liquide hydraulique) pour déplacer les choses.

Pour que ces systèmes puissants fonctionnent bien, le fluide doit s'écouler dans une seule direction. Pensez-y comme une rue à sens unique pour liquide! Et c'est là que nos héros super importants entrent:vannes unidirectionnelles.

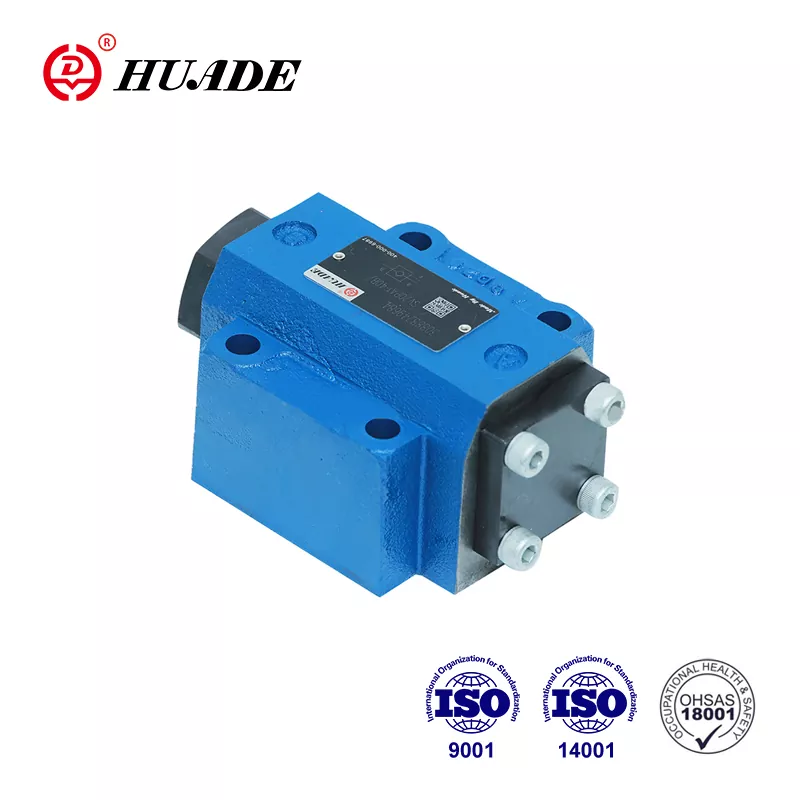

Qu'est-ce qu'une valve à sens unique?

Imaginez une porte qui ne s'ouvre qu'une seule façon. Vous pouvez le pousser pour avancer, mais si vous essayez de le pousser de l'autre côté, il reste fermé. C'est à peu près ce que fait une valve à sens unique!

Dans un système hydraulique, une valve unidirectionnelle (également connue sous le nom declapet anti-retourouvalve non retour) est une partie mécanique simple qui permet un flux de fluide hydraulique dans une seule direction. Il empêche automatiquement le fluide de couler vers l'arrière. Ceci est super important car si le fluide coule dans le mauvais sens, il peut gâcher l'ensemble du système, endommager les pièces coûteuses comme la pompe ou même rendre la machine dangereuse.

Comment fonctionnent ces vannes intelligentes?

Les vannes unidirectionnelles sont assez intelligentes car elles n'ont pas besoin d'électricité ou de commandes compliquées. Ils utilisent simplement la pression du liquide lui-même!

Ouverture (pression de fissuration):

Lorsque le fluide pousse de la bonne direction avec suffisamment de force, il ouvre la valve. Cette "force suffisante" est appeléepression de fissuration. C'est la quantité minimale de pression en amont requise pour ouvrir la partie de blocage interne de la valve (comme un popet ou une balle à ressort) et permettre au fluide de commencer à couler. Considérez-le comme la "poussée" initiale nécessaire pour ouvrir la porte.

Clôture:

Si le fluide essaie de couler vers l'arrière, ou si la pression vers l'avant chute, la valve claque rapidement. Cela se produit à cause d'un ressort à l'intérieur, ou parfois juste de la gravité, poussant une petite pièce (comme un poppet, une balle ou un disque) contre un siège de valve. Le siège de soupape est la surface spéciale à l'intérieur de la valve contre laquelle la pièce mobile se joint pour bloquer l'écoulement. Cette action empêche le liquide d'aller dans le mauvais sens.

Parce qu'ils fonctionnent tout seuls, réagissant simplement aux changements de pression, ils sont super fiables et agissent comme un gardien de sécurité dans des machines importantes.

Différents types de vannes unidirectionnelles

Tout comme il existe différents types de portes, il existe différents types de vannes à sens unique, chacune conçue pour un travail spécifique. Voici quelques courants:

Vannes à ressort:

Ce sont très courants. Ils ont un petit ressort qui pousse un poppet (une partie mobile, souvent en forme de cône ou en forme de disque, qui bloque le flux) ou un disque contre un siège. Lorsque le liquide pousse assez fort, il écrase le ressort et ouvre la valve. Lorsque la pression baisse, le ressort le pousse fermé. Ils sont super parce qu'ils peuvent être installés dans n'importe quelle direction.

Valbes anti-témoins:

Ceux-ci ont souvent un disque qui se soulève lorsque le liquide coule dans la bonne direction. La gravité l'aide à se refermer lorsque le débit s'arrête ou essaie de revenir en arrière. Ils doivent généralement être installés en pointant tout droit.

Valbes à contre-rupture:

Imaginez une petite porte (un disque) à l'intérieur du tuyau qui s'ouvre lorsque le liquide s'écoule. Si le fluide essaie de revenir en arrière, il pousse la porte. Ceux-ci sont bons pour les gros tuyaux car ils ne bloquent pas beaucoup le flux.

Valbes anti-retour:

Ceux-ci utilisent une balle qui est éloignée d'un siège par le liquide. Si le fluide essaie d'inverser, la balle recule et scelle l'ouverture. Ils sont parfaits pour s'assurer que les choses scellent très bien.

Quels emplois importants font les vannes à sens unique?

Ces petites vannes ont de très grandes responsabilités dans un système hydraulique:

Arrêter le flux arrière

C'est leur travail principal! Ils s'assurent que le liquide se déplace uniquement dans la bonne direction, protégeant la pompe des dommages.

Maintenir la pression

Ils peuvent «verrouiller» le liquide dans les cylindres, donc les choses lourdes restent en place même si la pompe s'arrête.

Protéger de l'air

Ils aident à garder la pompe pleine de liquide et à empêcher les bulles d'air dommageables.

Séquence de contrôle

Ils s'assurent que les actions se produisent dans le bon ordre dans des machines complexes.

Travailler avec d'autres pièces

Les vannes unidirectionnelles sont des joueurs d'équipe! Ils travaillent main dans la main avec d'autres parties du système hydraulique pour s'assurer que tout fonctionne bien:

Protection des pompes:Ils sont souvent placés juste après la pompe pour empêcher le fluide de couler vers l'arrière et de l'endommager.
Contrôle des actionneurs:Ils peuvent verrouiller les cylindres hydrauliques ou les moteurs en position, assurant des mouvements précis et maintenue en toute sécurité.
Amélioration des fonctions de vanne:Ils peuvent travailler avec d'autres vannes de contrôle pour créer une contre-pression ou permettre au fluide de contourner certains chemins, améliorant le contrôle global du système.
Sécuriser les accumulateurs:Ils empêchent la pression stockée dans les accumulateurs de revenir dans la pompe, en protégeant le système.

Pourquoi sont-ils si importants pour la sécurité et l'efficacité?

Vous pourriez penser qu'une petite valve n'est pas un gros problème, mais c'est le cas!

Sécurité d'abord!

En empêchant le liquide d'aller dans le mauvais sens, les vannes unidirectionnelles arrêtent les pointes de pression dangereuses et empêchent le système de se contaminer.

Économiser de l'énergie

Lorsque le liquide s'écoule en douceur et uniquement dans la bonne direction, le système fonctionne plus efficacement avec moins d'énergie gaspillée.

Super fiable

Puisqu'ils fonctionnent automatiquement sans aucun contrôle supplémentaire, ils sont très fiables et aident les machines à durer plus longtemps.

Pensez-y de cette façon:

150 $

Coût de soupape unidirectionnel

15 000 $

Remplacement de la pompe

50 000 $

Des temps d'arrêt perdus

Donc, cette petite valve est comme une police d'assurance super importante pour l'ensemble du système!

Quand les choses tournent mal (et comment les réparer)

Même les héros peuvent avoir de mauvais jours. Voici quelques problèmes courants avec les vannes à sens unique:

Bruyant ou vibrant:

Cela peut signifier que la valve est trop grande ou trop petite, ou que le fluide le frappe trop fort à la fermeture.

Collage:

Parfois, la saleté ou de minuscules morceaux de métal dans le liquide peuvent rester coincés dans la valve, ce qui le rend ouverte ou fermée alors qu'elle ne devrait pas.

Fuite:

Si le joint à l'intérieur de la soupape est endommagé, le liquide peut lentement fuir en arrière.

Fluide coulant vers l'arrière:

C'est le plus grand signe que la valve a complètement échoué et ne fait plus son travail.

Pour garder ces soupapes bien fonctionnant, il est important de garder régulièrement le liquide hydraulique en changeant régulièrement des filtres. De plus, s'assurer que la bonne soupape est installée de la bonne manière est la clé!

Où voyons-nous des vannes unidirectionnelles?

Ces vannes sont partout!

Machines de construction

Comme des excavateurs qui aident à maintenir des charges lourdes

Voitures

Dans les systèmes de freinage (ABS) et la direction assistée

Avions

Aide à contrôler les équipements d'atterrissage et d'autres pièces importantes

Équipement agricole

Les tracteurs les utilisent pour leurs systèmes de levage

Éoliennes

Aider à contrôler comment les lames tournent

Choisir la bonne valve

Il est important de choisir la bonne valve à sens unique. Les ingénieurs regardent des choses comme:

Combien de pression est nécessaire pour l'ouvrir (pression de fissuration)?
De quel matériel doit-il être fait? (Acier inoxydable pour les liquides durs, par exemple)
Comment doit-il être installé? (Certains doivent être verticaux, d'autres peuvent être de quelque façon que ce soit)

Donc, la prochaine fois que vous verrez une machine puissante au travail, rappelez-vous les vannes minuscules mais puissantes cachées à l'intérieur. Ce sont lesHéros méconnusdes systèmes hydrauliques, travaillant tranquillement pour s'assurer que tout circule en douceur, en toute sécurité et efficacement. Sans eux, notre monde moderne serait un endroit beaucoup moins puissant!
