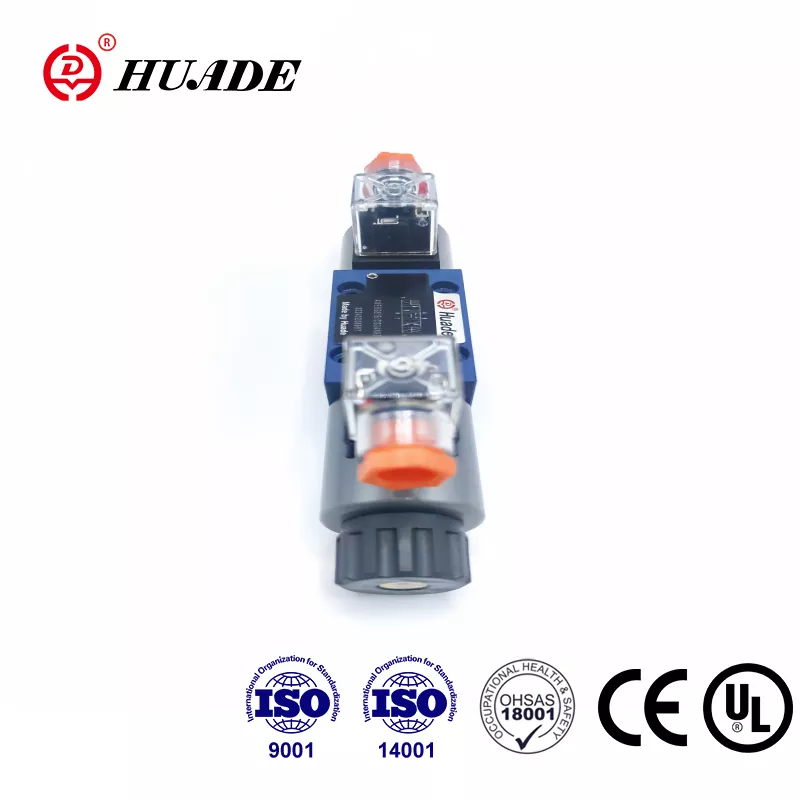

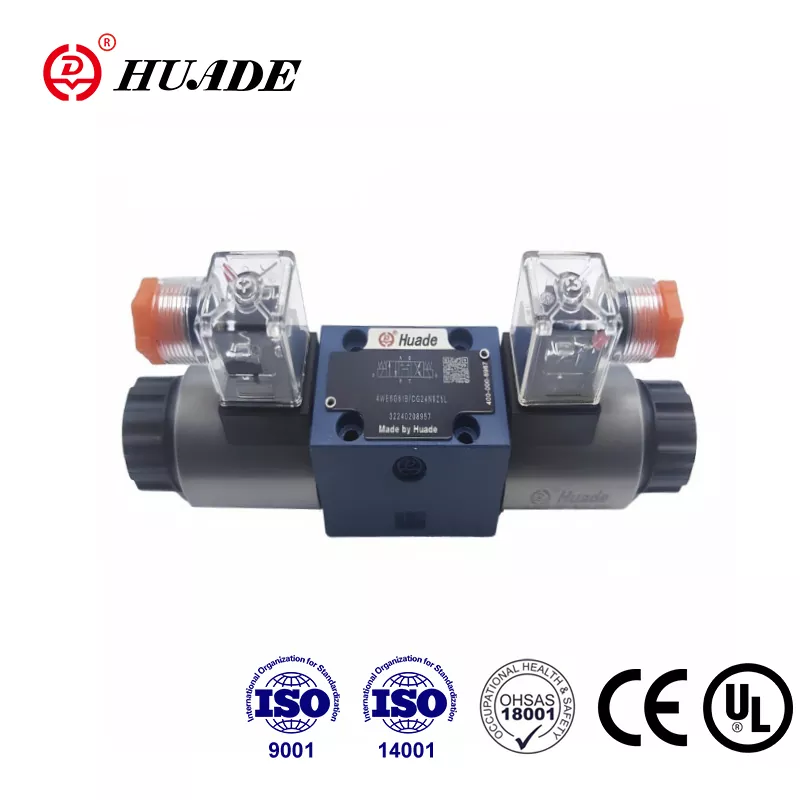

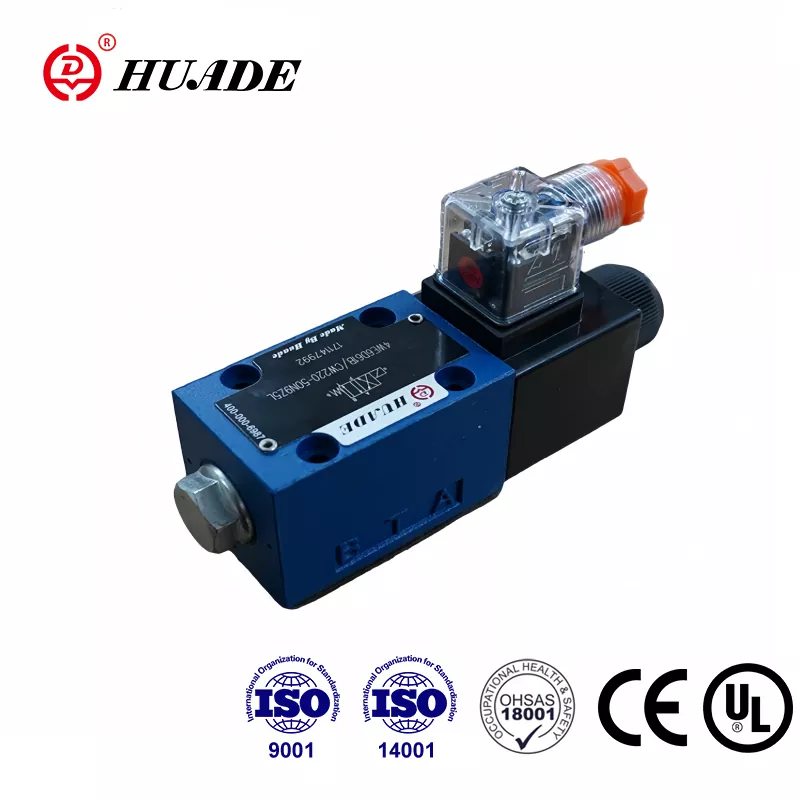

Grâce aux deux coopérations à long terme avec Rexroth depuis 1979, le distributeur à tiroir directionnel série Huade® 4WE 6 est une alternative abordable au même modèle de Rexroth. C'est l'une des valves directionnelles les plus populaires et les plus utilisées. Huade dispose de 750 équipements de pointe importés du monde entier et d'un système de tests stricts pour garantir les performances supérieures de ses vannes hydrauliques. Le système de gestion de R&D et de production est conforme aux normes ISO9001, ISO14001 et ISO45001. Toutes les électrovannes directionnelles sont certifiées CE. Les vannes hydrauliques Huade® sont largement utilisées dans les machines d'ingénierie et de construction, la métallurgie, les machines-outils, la protection de l'environnement, la construction navale, l'aérospatiale, le transport ferroviaire, le pétrole et la pétrochimie, l'industrie militaire et d'autres domaines en Chine.
|
Hydraulique |
|||
|
Pression de fonctionnement maximale Ports A,B,P (Mpa) |
jusqu'à 35,0 |
||
|
Port T (㎫) |
21(-);16(～) |
||
|
avec les symboles A et B, le port T doit être utilisé comme port de vidange |
|||
|
Débit maximum (L/min) |
80(-);60(～) |
||
|
Fluide sous pression |
Huiles minérales ou ester de phosphate |
||
|
Plage de viscosité (mm2/s) |
2,8 ~ 500 |
||
|
Plage de température du fluide sous pression （℃） |
-30～+80 |
||
|
Degré de contamination |
Degré de contamination maximal admissible du fluide hydraulique selon NAS 1638 classe 9. |
||
|
Électrique |
|||
|
Type de tension |
CC |
CA 50/60 Hz |
|
|
Tensions disponibles (V) |
12, 24, 42, 60, 96 |
42, 110, 120, 230 |
|
|
110, 180, 205, 220 |
50/60Hz |
||
|
Consommation électrique (W) |
30 |
||
|
Puissance de maintien (VA) |
- |
50 |
|
|
Puissance d'allumage (VA) |
- |
220 |
|
|
Devoir |
continu |
||
|
Temps de commutation vers IS0 6403 |
ON (ms) |
25 à 45 |
10 à 20 |
|
éteint (ms) |
10 à 25 |
15 à 40 |
|
|
Protection selon DIN |
IP65 |
||
|
Fréquence de commutation (cycles/h) |
jusqu'à 15 000 |
jusqu'à 7200 |
|
|
Avec les connexions électriques, le conducteur de protection (PE) |
|||
Caractéristiques:
▶ Distributeur à tiroir à commande solénoïde directe version haute performance
▶ Solénoïdes DC ou AC à broches humides avec bobine amovible
▶ Bobine solénoïde orientable de 90°
▶ Il n'est pas nécessaire d'ouvrir la chambre étanche à la pression lors du changement de batterie.
▶ Connexions électriques sous forme de connexions individuelles ou centrales
▶ Commande manuelle, en option

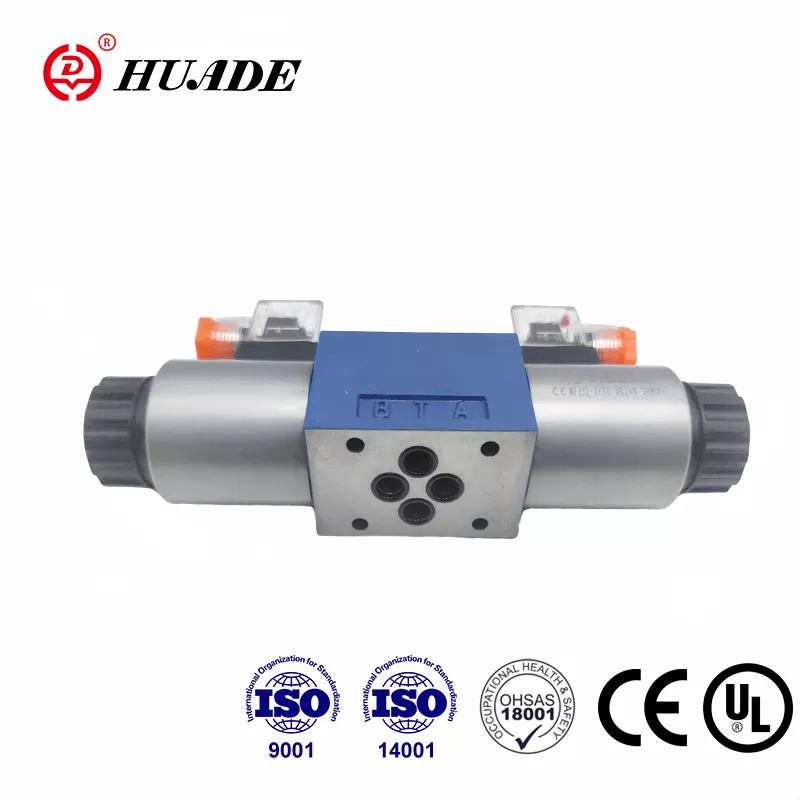

▶ Schéma de portage selon Din 24 340 forme A, ISO 4401 et CETOP - RP 121H
Application:
Les distributeurs directionnels du type 4WE 6 D sont des distributeurs à tiroir actionnés par solénoïde. Ils contrôlent le démarrage, l'arrêt et la direction d'un fluide.
Essentiellement, les distributeurs directionnels se composent d'un boîtier (1), d'un ou deux solénoïdes (2), du tiroir de commande (3) et d'un ou deux ressorts de rappel (4). À l'état hors tension, le tiroir de commande (3) est maintenu en position neutre ou initiale au moyen de ressorts de rappel (4) (sauf pour les tiroirs à impulsions). Le tiroir de commande (3) est actionné via des solénoïdes à broches humides (2). . La force des solénoïdes (2) agit via le piston (5) sur le tiroir de commande (3) et le pousse de sa position neutre à la position finale requise. Cela donne un écoulement libre de P vers A et de B vers T ou P. à B et A à T.
Lorsque le solénoïde (2) est hors tension, le tiroir de commande (3) est ramené à sa position neutre au moyen des ressorts de rappel (4).
Une commande manuelle optionnelle (6) permet le mouvement du tiroir de commande (3) sans alimenter le solénoïde.
Schéma structurel du WE 6 61B
