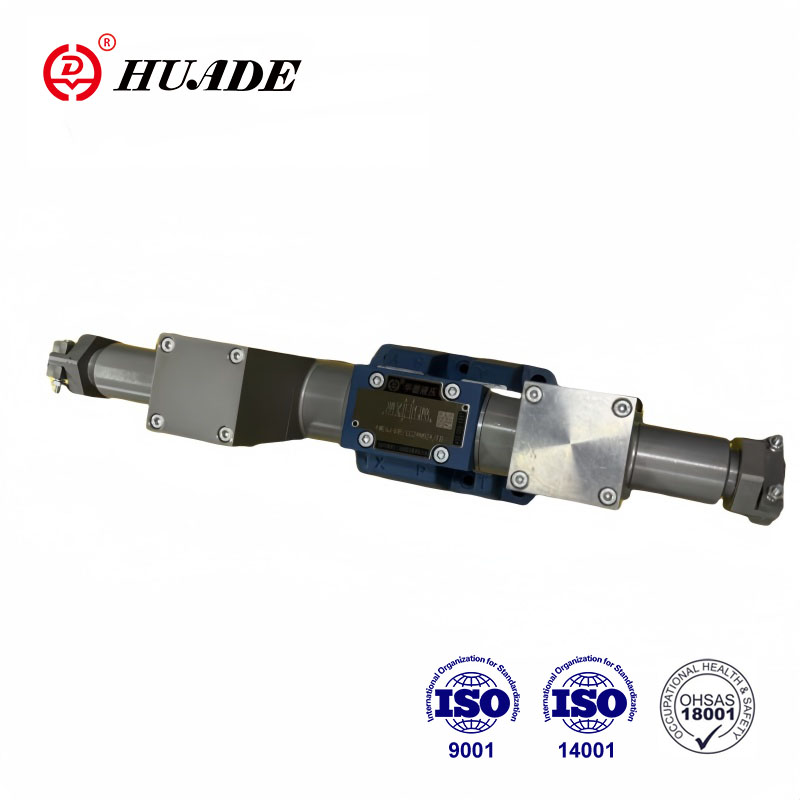

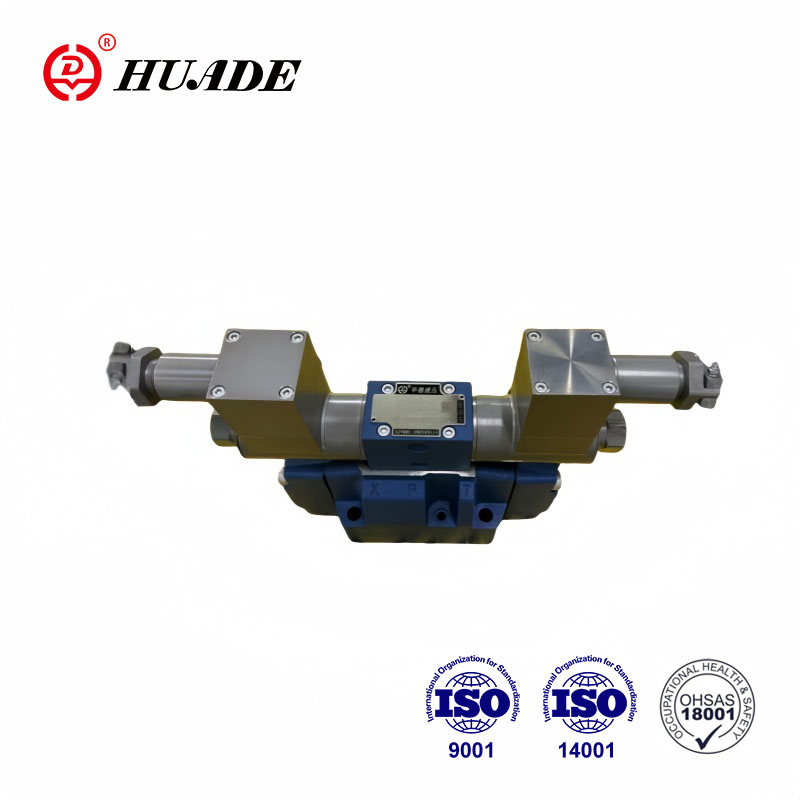

Les vannes hydrauliques antidéflagrantes de Huade adoptent une technologie de conception et de fabrication spéciale, utilisant des matériaux de haute qualité résistant à la corrosion. Les vannes antidéflagrantes de la série WE10 sont largement utilisées dans les endroits présentant des risques d'explosion tels que les industries minières, charbonnières et chimiques. Huade est une marque nationale fiable en Chine. L'usine dispose d'une technologie de production et d'équipements de test avancés et accorde une grande attention à la qualité des produits.
| Données techniques | ||
| Position de fixation | Facultatif | |
| Plage de température ambiante (℃) | -30 à +50 (joint NBR) | |
| -20 à +50 (joint FKM) | ||
| Poids | Solénoïde simple (kg) | 5.9 |
| Solénoïdes doubles (kg) | 8.9 | |
| Pression de fonctionnement maximale | Ports P, A, B (barre) | 350 |
| Port T (barre) | 210 | |
| lorsque la pression de fonctionnement dépasse la valeur autorisée, les symboles de bobine A et B doivent faire l'orifice T pour la vidange | ||
| Max. débit (L/min) | 120 | |
| Section de débit (position neutre de commutation) | Version V (mm2) | 11(A/B →T);10.3(P →A/B) |
| Version W (mm2) | 2,5(A/B→T) | |
| Version Q (mm2) | 5.5(A/B →T) | |
| Fluide | Huile minérale adaptée aux joints NBR et FKM | |
| Ester de phosphate pour joint FKM | ||
| Plage de température du fluide (℃) | -30 à +80 (joint NBR) | |
| -20 à +80 (joint FKM) | ||
| Plage de viscosité mm2/s | 2,8 à 500 | |
| Degré de contamination | Degré maximum admissible de contamination des fluides : Classe 9. NAS 1638 ou 20/18/15, ISO4406 | |
| Données électriques | ||
| Type de tension | CC | |
| Tension disponible (V) | 12, 24, 36, 110 | |
| Tolérance de tension (tension nominale) % | -15 à +10 | |
| Consommation électrique (W) | 35 | |
| Cycle de service | Continu | |
| Temps de commutation Conforme à la norme ISO 6403 | ON (ms) | 45 à 60 |
| éteint (ms) | 20 à 30 | |
| Fréquence commutée (fois/h) | À 15000 | |
| Classe de protection selon DIN 40050 | IP65 | |
| Max. température des bobines (℃) | +150 | |
Caractéristiques:
▶ La vanne coulissante de sens de fonctionnement du solénoïde antidéflagrant à commande directe est utilisée comme norme
▶Type DIN24 340 A sur la surface de montage ISO 4401
▶ Solénoïde de protection contre les explosions CC de type humide
▶ Solénoïde de protection contre les explosions rotatif à 90°
▶Il n'est pas nécessaire d'ouvrir la chambre étanche à la pression lors du remplacement de la bobine
Application:
La vanne antidéflagrante de type WE est la vanne directionnelle du solénoïde de protection contre les explosions utilisée pour contrôler le démarrage, l'arrêt et la direction d'écoulement du fluide pétrolier.
Les distributeurs directionnels se composent d'un boîtier (1), d'un ou deux solénoïdes (2), du tiroir de commande (3) et d'un ou deux ressorts de rappel (4). À l'état hors tension, le tiroir de commande (3) est maintenu en position neutre ou initiale au moyen de ressorts de rappel (4) (sauf pour les tiroirs à impulsions). Le tiroir de commande (3) est actionné via des solénoïdes à broches humides (2).
Pour garantir un fonctionnement satisfaisant, il convient de veiller à ce que la chambre de pression du solénoïde soit remplie d'huile.
Le tiroir de commande (3) est déplacé vers la position attendue par le solénoïde (2) et la tige de poussée (5), et
cela donne un écoulement libre de P vers A et de B vers T ou de P vers B et de A vers T.
Lorsque le solénoïde de protection contre les explosions (2) est mis hors tension, l'élément de vanne de commande (3) est poussé
en position initiale par le ressort de rappel (4).
Structure de l'électrovanne antidéflagrante WE10
Symboles
