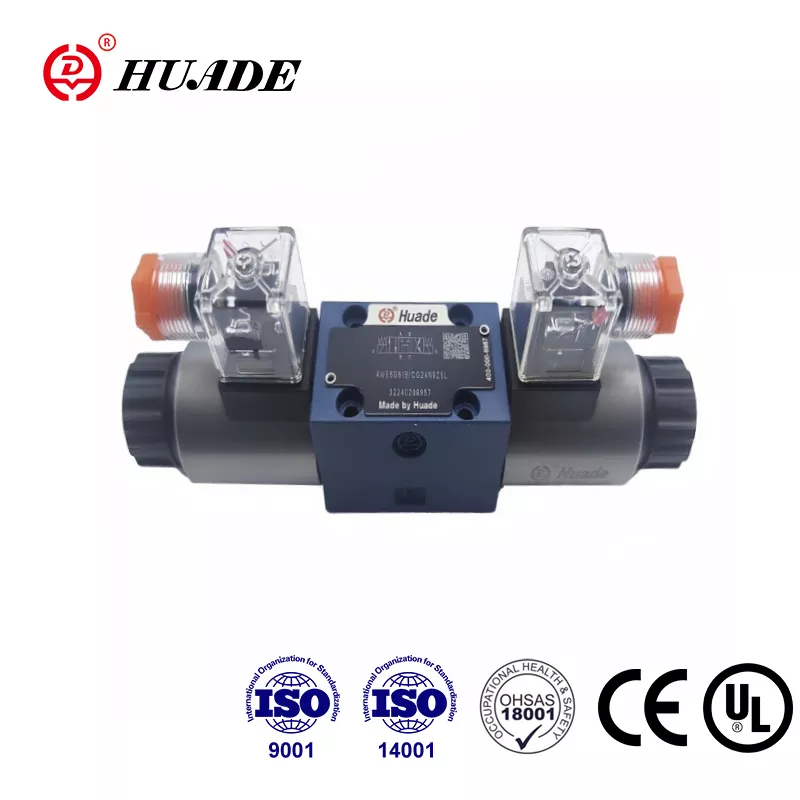

Lorsque vous travaillez avec des systèmes hydrauliques, le choix du bon distributeur directionnel peut faire toute la différence en termes de performances et de fiabilité de votre équipement. La valve de commande directionnelle Rexroth 4WE 6 Y a gagné sa réputation de composant fiable dans l'hydraulique industrielle, et comprendre ce qui la rend spéciale peut vous aider à décider si c'est le bon choix pour votre application.
Qu'est-ce qu'une vanne de commande directionnelle ?
Avant de plonger dans les spécificités du modèle 4WE 6 Y, il est utile de comprendre le rôle des distributeurs directionnels. Ces vannes sont des composants fondamentaux des systèmes hydrauliques qui contrôlent l'endroit où le fluide hydraulique s'écoule. En modifiant le trajet du fluide, ils déterminent dans quelle direction un cylindre se déplace ou si un moteur tourne dans un sens ou dans un autre. Considérez-les comme des contrôleurs de la circulation du fluide hydraulique, le dirigeant là où il doit aller.
La vanne de régulation directionnelle Rexroth 4WE 6 Y entre dans la catégorie des vannes électromagnétiques, ce qui signifie qu'elle utilise des signaux électriques pour changer la position de la vanne. Cette commande électrique facilite son intégration dans des systèmes automatisés où un timing précis est important.

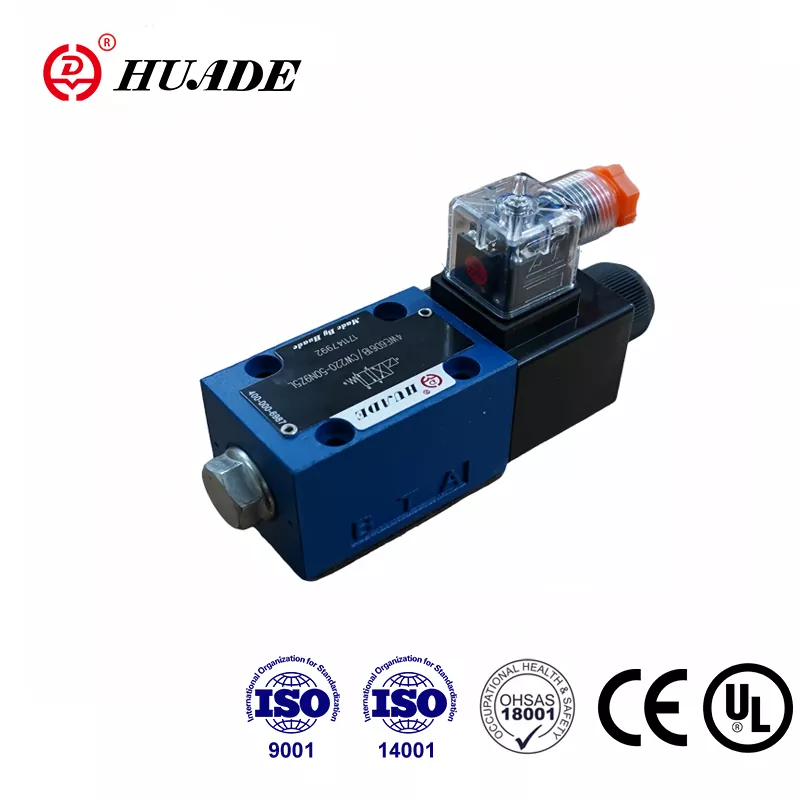

Les bases de la conception 4WE 6 Y
Le 4WE 6 Y est construit selon la norme de taille NG 6, qui est l'une des tailles les plus courantes en hydraulique industrielle. Cette taille est également connue sous le nom de CETOP 3 ou ISO 4401-03 dans différentes parties du monde. Cela signifie pour vous que la vanne s'adapte aux modèles de montage standard, ce qui rend l'installation simple et le remplacement facile si nécessaire ultérieurement.
La vanne fonctionne comme une vanne 4 voies et 2 positions. En termes plus simples, il dispose de quatre ports pour connecter les conduites hydrauliques et peut basculer entre deux configurations de débit différentes. Le « Y » dans son nom fait référence à la conception spécifique du tiroir à l'intérieur de la vanne, qui détermine exactement comment le fluide s'écoule dans chaque position.
Une caractéristique notable du distributeur 4WE 6 Y est sa conception à action directe. Contrairement aux vannes pilotées qui nécessitent un petit signal de commande pour déplacer une vanne principale plus grande, le solénoïde de cette vanne déplace directement le tiroir qui contrôle le débit du fluide. Cette conception offre généralement des temps de réponse plus rapides, même si cela signifie que la vanne fonctionne mieux avec des débits modérés plutôt qu'avec des débits extrêmement élevés.
Comment fonctionne la configuration du Y-Spool
La configuration du tiroir en Y dans la vanne de régulation directionnelle Rexroth 4WE 6 Y crée un modèle d'écoulement spécifique. Lorsque le solénoïde n'est pas alimenté, la vanne reste dans sa position de repos. Dans cet état, la pression de la pompe se connecte à un port de travail tandis que l’autre port de travail s’écoule vers le réservoir. Lorsque vous mettez le solénoïde sous tension, le tiroir se déplace pour inverser ces connexions.
Ce comportement de commutation rend le 4WE 6 Y particulièrement utile comme vanne pilote. Dans de nombreux systèmes hydrauliques, en particulier ceux dotés de grandes vannes principales, le 4WE 6 Y sert de cerveau de commande qui indique à la plus grande vanne quoi faire. Il envoie une pression pilote d'un côté ou de l'autre de la vanne principale, provoquant le déplacement de cette vanne plus grande et la gestion des exigences de débit élevées.
La valve utilise ce qu'on appelle un mécanisme de détente dans de nombreuses configurations. Cela signifie qu'une fois que vous avez mis le solénoïde sous tension et que la position des commutateurs de vanne reste là même après avoir coupé l'alimentation. Il ne reviendra pas tant que vous ne le remettrez pas sous tension. Cette fonctionnalité permet d'économiser de l'énergie puisque vous n'avez pas besoin de maintenir le solénoïde alimenté en permanence.
Capacités de pression et de débit
La vanne de régulation directionnelle Rexroth 4WE 6 Y peut gérer des pressions de service allant jusqu'à 350 bars au niveau de ses ports principaux, ce qui correspond à environ 5 000 psi. C'est considérablement plus élevé que de nombreuses vannes économiques sur le marché. Le port du réservoir peut supporter jusqu'à 160 bars dans les versions standard, certains modèles étant évalués à 210 bars.
Pour la capacité de débit, la vanne peut gérer jusqu'à 80 litres par minute, soit environ 21 gallons par minute. Cela le rend adapté aux applications hydrauliques de milieu de gamme. Si votre système doit gérer des débits plus importants, vous utiliserez généralement cette vanne comme commande pilote pour une vanne principale plus grande plutôt que de gérer directement tout le débit.
Il convient de noter que ces valeurs représentent des capacités maximales dans des conditions spécifiques. Dans les applications réelles, les chutes de pression réelles et la gestion du débit dépendent de facteurs tels que la viscosité de votre fluide hydraulique et les chemins d'écoulement spécifiques à travers la vanne dans chaque position.
La technologie des solénoïdes à broches humides
L'une des caractéristiques clés qui distinguent la vanne de régulation directionnelle Rexroth 4WE 6 Y est sa conception de solénoïde à broche humide. Dans cette configuration, le piston du solénoïde repose directement dans le fluide hydraulique plutôt que d'en être scellé. Bien que cela puisse paraître inhabituel, cela présente en réalité plusieurs avantages.
Le fluide hydraulique agit à la fois comme liquide de refroidissement et comme lubrifiant pour le solénoïde. Cela permet au solénoïde de durer plus longtemps et de fonctionner de manière plus fiable sur des millions de cycles. Le fluide absorbe la chaleur générée par la bobine électromagnétique et l'évacue, évitant ainsi une surchauffe qui pourrait endommager la bobine ou réduire sa force magnétique.
La conception à broche humide signifie également que le solénoïde peut être retiré et remplacé sans vidanger le système hydraulique ni briser les composants sous pression. Vous pouvez même faire pivoter la bobine de 90 degrés ou complètement dans certains modèles pour rendre la connexion électrique plus accessible pour votre installation particulière.
Cependant, cette conception impose certaines exigences à votre fluide hydraulique. L'huile doit être compatible avec les composants internes du solénoïde. Rexroth met spécifiquement en garde contre l'utilisation d'huiles hydrauliques contenant certains additifs à base de zinc, car ceux-ci peuvent former des dépôts qui obstruent les petits passages internes de la vanne au fil du temps.
Compatibilité des fluides et propreté
Le distributeur 4WE 6 Y fonctionne avec des huiles hydrauliques minérales standards ainsi qu'avec plusieurs types de fluides résistant au feu. Les joints standard sont fabriqués à partir de NBR (caoutchouc nitrile), qui gère la plupart des huiles minérales et fonctionne sur une plage de températures allant de -30°C à +80°C. Si vous avez besoin d'une compatibilité avec différents fluides ou des températures plus élevées, des joints FKM (fluorocarbone) sont disponibles en option.
Garder votre fluide hydraulique propre est essentiel pour la fiabilité à long terme de la valve de commande directionnelle Rexroth 4WE 6 Y. La vanne nécessite une pureté de fluide de classe ISO 4406 20/18/15 ou supérieure. Concrètement, cela signifie que vous avez besoin d’une filtration efficace, généralement avec des filtres évalués à 10 microns ou moins.
Le fluide contaminé est l’une des causes les plus courantes de problèmes avec les valves de commande directionnelles. Les particules présentes dans le fluide peuvent rayer les surfaces de précision du tiroir et de l'alésage, augmentant ainsi les fuites internes au fil du temps. Ils peuvent également provoquer le blocage de la bobine, entraînant un changement de vitesse lent ou incomplet. Un système de filtration correctement entretenu évite ces problèmes et prolonge considérablement la durée de vie de la vanne.
Options électriques et connexions
La vanne de commande directionnelle 4WE 6 Y est livrée avec différentes options de tension pour s'adapter à différents systèmes d'alimentation. Les choix courants incluent le 24 V CC, qui est standard dans de nombreux systèmes de contrôle industriels, ainsi que les tensions CA comme 110 V ou 230 V. La consommation électrique de la valve est généralement d'environ 30 watts.
Lorsque vous commandez une vanne, le numéro de modèle vous indique exactement la tension dont elle a besoin. Par exemple, « G24 » dans la désignation du modèle signifie 24 V CC, tandis que « W230 » indique 230 V CA. La connexion électrique se présente généralement sous la forme d'un connecteur standard à 3 broches conforme aux spécifications DIN EN 175301-803, bien que d'autres types de connecteurs soient disponibles.
Certaines versions de la vanne incluent une fonction de commande manuelle, généralement désignée par « N9 » dans le code du modèle. Cela vous permet de pousser manuellement le tiroir pour déplacer la vanne lorsque l'alimentation électrique n'est pas disponible, ce qui peut être utile lors de l'installation ou du dépannage. Cependant, cette commande manuelle a des limites et ne doit être utilisée que lorsque la pression du réservoir est inférieure à 50 bars.
Exigences d'installation
L'installation correcte d'un distributeur Rexroth 4WE 6 Y est simple mais nécessite une attention particulière aux détails. La vanne se monte sur un collecteur ou une embase standard NG 6 à l'aide de quatre boulons de montage. La surface de montage doit répondre à des exigences spécifiques de planéité et de douceur, généralement pas plus rugueuse que Rz 4, pour garantir une bonne étanchéité.
Les spécifications de couple sont plus importantes que vous ne le pensez. Rexroth spécifie le serrage des boulons de montage à 9 Nm pour les boulons métriques standard. Si vous utilisez certains boulons de taille impériale, les spécifications changent légèrement pour tenir compte des différentes caractéristiques du filetage. Un serrage insuffisant des boulons peut entraîner des fuites externes, tandis qu'un serrage excessif peut déformer le corps de la vanne et provoquer le grippage du tiroir.
Lors de l'installation de la vanne, assurez-vous que toutes les connexions des ports sont propres et exemptes de débris. Même les petites particules introduites lors de l'installation peuvent causer des problèmes plus tard. Il est également recommandé de vérifier les connexions électriques avant d'appliquer la pression hydraulique, afin de garantir que la vanne se déplace correctement et qu'elle ne présente aucun problème de câblage.
Caractéristiques de performances
La vanne de régulation directionnelle Rexroth 4WE 6 Y offre des temps de réponse de l'ordre de 20 à 70 millisecondes à la mise sous tension et de 10 à 60 millisecondes à la mise hors tension. Ces temps peuvent varier en fonction de facteurs tels que la viscosité du fluide, la pression de fonctionnement et les conditions de débit.
Comme toutes les vannes à tiroir, la 4WE 6 Y présente des fuites internes de par sa conception. De petites quantités de liquide glissent devant la bobine même lorsqu'elles sont censées bloquer le débit. Cette fuite est normale et nécessaire à une lubrification adéquate, mais cela signifie que la vanne n'est pas adaptée aux applications dans lesquelles vous devez maintenir une charge en position pendant de longues périodes sans aucun mouvement.
Les fuites internes augmentent progressivement au cours de la durée de vie de la vanne, à mesure que l'usure normale se produit entre le tiroir et l'alésage. Cela ne signifie pas nécessairement que la valve doit être remplacée immédiatement, mais c'est quelque chose à surveiller. Des fuites excessives peuvent réduire l’efficacité du système et éventuellement nécessiter le remplacement de la vanne pour maintenir des performances optimales.
Applications courantes
La vanne de régulation directionnelle 4WE 6 Y est utilisée dans une large gamme d'applications industrielles. Les machines-outils utilisent souvent ces vannes pour contrôler des fonctions auxiliaires telles que des dispositifs de serrage ou des changeurs d'outils. Les machines de moulage par injection plastique les utilisent pour diverses fonctions de contrôle. Les bancs d'essai et les équipements mobiles intègrent également couramment ces vannes.
Une application particulièrement courante consiste à utiliser le 4WE 6 Y comme vanne pilote pour des distributeurs directionnels plus grands. Dans ce rôle, il contrôle la pression pilote qui déplace une vanne plus grande, permettant ainsi le contrôle électronique des systèmes hydrauliques à haut débit. Cette configuration pilote tire parti de la fiabilité et du coût relativement faible de la vanne tout en utilisant des vannes plus grandes uniquement là où une capacité de débit élevée est réellement nécessaire.
La capacité de la vanne à fonctionner de manière fiable à des pressions allant jusqu'à 350 bars la rend adaptée aux applications exigeantes où les vannes à basse pression pourraient ne pas offrir de marges de sécurité adéquates. Cette capacité de pression signifie également que la vanne peut fonctionner efficacement dans des systèmes présentant des pics de pression ou dans lesquels un contrôle précis de la pression n'est pas toujours maintenu.
Considérations relatives à l'entretien
La vanne de régulation directionnelle Rexroth 4WE 6 Y nécessite relativement peu d'entretien lorsqu'elle est utilisée conformément à ses spécifications. La tâche de maintenance la plus importante consiste à maintenir le bon état du fluide hydraulique. Cela signifie des vidanges d'huile régulières conformément aux recommandations du fabricant du fluide et une surveillance constante de l'état du filtre.
Si vous remarquez que la valve réagit plus lentement que d’habitude ou ne bouge pas complètement, la contamination en est souvent la cause. La vérification et le remplacement des filtres si nécessaire résolvent généralement ces problèmes. Si les problèmes persistent après avoir vérifié la propreté du fluide, la vanne elle-même peut devoir être inspectée ou remplacée.
La bobine solénoïde peut être remplacée sans retirer la vanne du système, ce qui minimise les temps d'arrêt. Si une bobine tombe en panne, vous pouvez souvent faire installer un remplacement en quelques minutes plutôt qu'en quelques heures. Cette conception modulaire constitue l'un des avantages pratiques de la configuration du solénoïde à broches humides.
Coût et disponibilité
Les valves de commande directionnelles Rexroth 4WE 6 Y d'origine coûtent généralement plusieurs centaines de dollars, les prix exacts variant en fonction des options spécifiques et des exigences de tension. Ce niveau de prix reflète la qualité de construction et les capacités de performance de la vanne. Bien qu'il existe des alternatives moins coûteuses, notamment auprès des fabricants asiatiques, le nom Rexroth jouit d'une réputation de fiabilité que de nombreux ingénieurs apprécient pour les applications critiques.
La vanne est largement disponible auprès des distributeurs Rexroth et de nombreuses sociétés de fournitures industrielles. Parce qu'elle suit les dimensions standard NG 6, vous pouvez également trouver des vannes fonctionnellement similaires auprès d'autres fabricants si nécessaire, bien que les caractéristiques de performance exactes puissent différer.
Pour les applications à volume élevé, discuter des options directement avec les distributeurs ou les représentants Rexroth peut parfois donner lieu à de meilleurs prix ou à de meilleurs délais de livraison. Ils peuvent également vous aider à sélectionner exactement la configuration adaptée à vos besoins spécifiques.
Quand envisager des alternatives
Même si la vanne de régulation directionnelle Rexroth 4WE 6 Y excelle dans de nombreuses applications, elle n'est pas toujours le meilleur choix. Si votre application ne nécessite absolument aucune fuite interne pour le maintien de la charge, une vanne à clapet ou une vanne d'équilibrage conviendrait mieux. Les fuites inhérentes aux distributeurs à tiroir les rendent impropres à ces applications sans fuite.
Pour les applications nécessitant un contrôle proportionnel plutôt qu'une simple commutation marche-arrêt, Rexroth propose des vannes directionnelles proportionnelles comme la série 4WRPEH. Ces vannes assurent un contrôle de débit variable et peuvent maintenir des positions intermédiaires, offrant ainsi des capacités de contrôle beaucoup plus sophistiquées.
Si vos besoins en débit dépassent 80 litres par minute, vous aurez besoin soit d'une vanne de plus grande taille, soit d'une configuration dans laquelle le 4WE 6 Y sert de pilote pour une vanne principale plus grande. L'utilisation de la vanne au-delà de sa capacité de débit nominale peut provoquer des chutes de pression excessives, une génération de chaleur et une usure accélérée.
Pensées finales
La vanne de commande directionnelle Rexroth 4WE 6 Y représente un choix solide pour les systèmes hydrauliques industriels qui nécessitent une commande de commutation fiable dans les limites des capacités de pression et de débit de la vanne. Sa conception de solénoïde à broches humides offre une excellente durabilité, tandis que la taille standard NG 6 garantit une intégration facile dans la plupart des systèmes hydrauliques.
Le succès de cette vanne dépend d’une application et d’une installation appropriées. En vous assurant que votre fluide hydraulique est propre et compatible, en respectant les spécifications de couple d'installation et en respectant les paramètres de fonctionnement nominal de la vanne, vous obtiendrez des années de service fiable. La capacité de la vanne à fonctionner comme élément de commande directe ou comme vanne pilote offre une flexibilité dans la conception du système.
Comprendre ce que fait bien le distributeur directionnel 4WE 6 Y et où se situent ses limites vous aide à prendre des décisions éclairées quant à savoir s'il s'agit du bon composant pour votre système hydraulique. Lorsqu'il est appliqué correctement, c'est un outil fiable qui gère la tâche exigeante de contrôle de la direction des fluides jour après jour.
