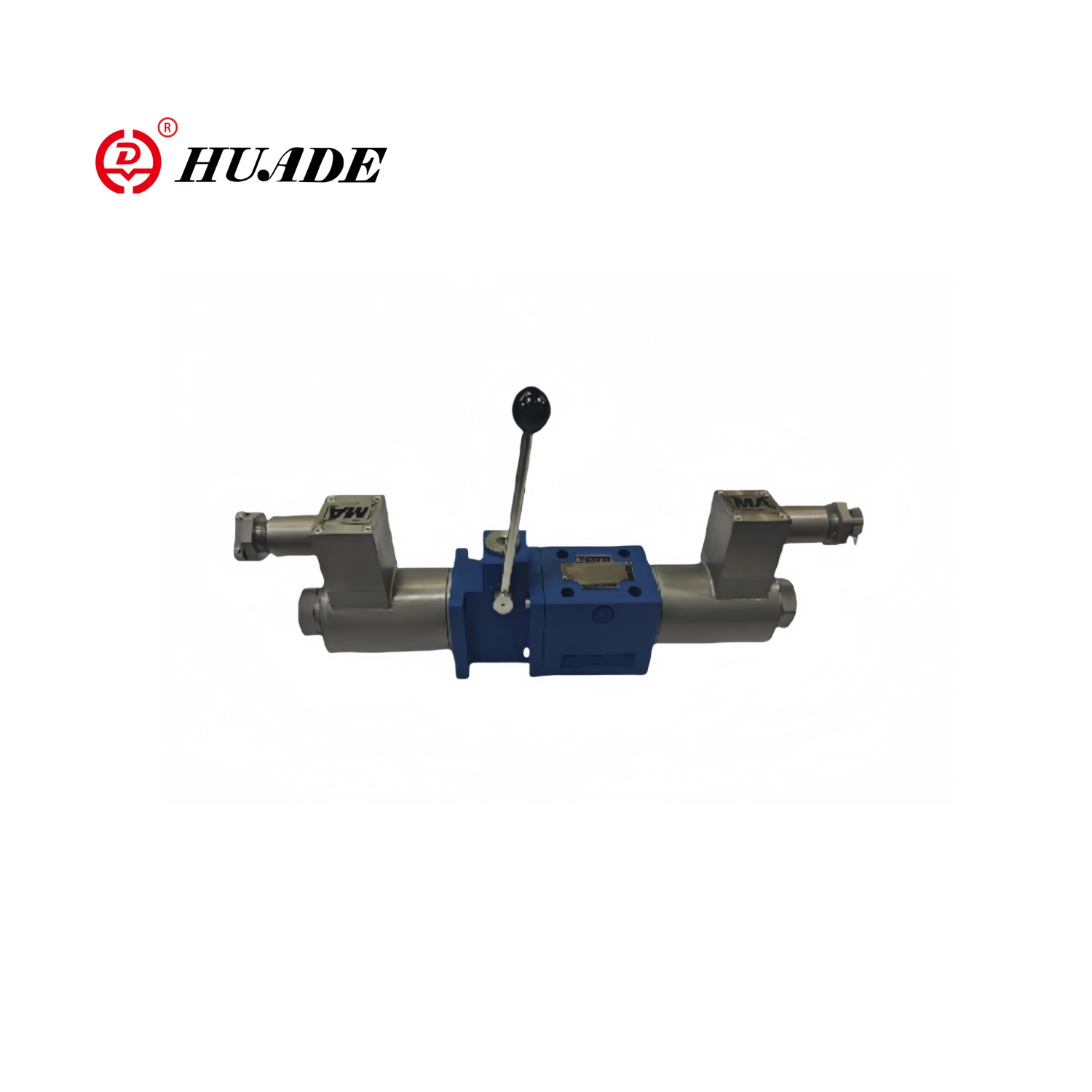

Solénoïnoïde anti-explosion avec poignée 4WEM10

Solénoïde à l'épreuve d'explosion avec poignée d'urgence 4WEM10 est une vanne industrielle spécialement conçue pour des environnements inflammables et explosifs. La tension commune de l'électrovanne 4WEM10 est 24VDC ou 220VAC, et la bobine résistante à l'explosion doit correspondre à l'alimentation sur place. Lorsque le contrôle automatique échoue, la poignée d'urgence peut rapidement couper ou ouvrir la vanne pour éviter les fuites ou l'explosion.

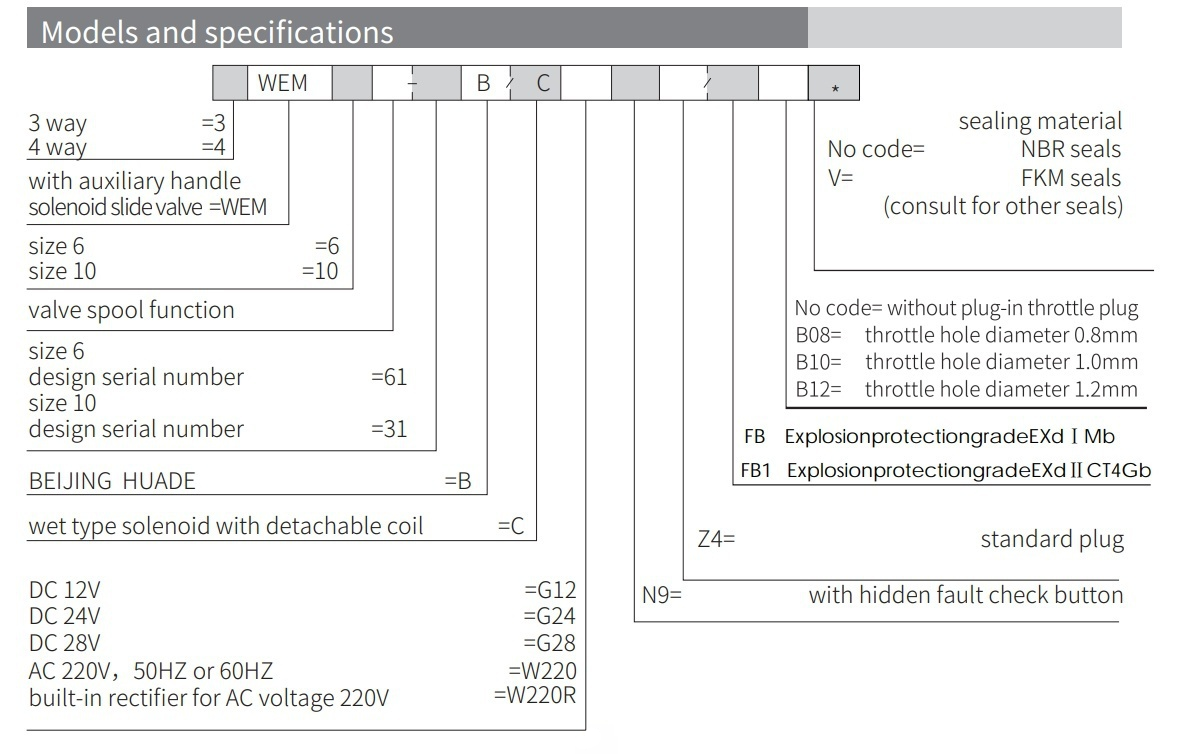

Paramètre de produit de l'électrovanne à l'épreuve d'explosion avec poignée 4WEM10

Fonctionnalité du produit et application de l'électrovanne résistant à l'explosion avec poignée 4WEM10

Caractéristiques:

▶ Taille 6 à 10

▶ Pression de travail maximale 350 bar

▶ Débit de travail maximum 120 l / min

▶ L'ouverture, la fermeture et la direction de l'écoulement contrôlé par le solénoïde et le manuel

▶ Solénoïde à broches humides avec bobine détachable

▶ Le solénoïde peut tourner à 90 °

▶ Montage des sous-plaques

Application:

La vanne directionnelle du solénoïde avec poignée d'urgence 4WEM10 est largement utilisée dans les systèmes de pipelines de raffineries et d'usines chimiques, de stations de distribution de gaz, de pipelines d'importation et d'exportation de réservoirs de stockage de GNL, de systèmes d'extraction de gaz de mine de charbon et de pipelines de ventilation souterraines.

Section et symbole de l'électrovanne à l'épreuve d'explosion avec poignée 4WEM10

La soupape directionnelle de type WEMM est une soupape de bobine directionnelle opérée par solénoïde et poignée de fonctionnement. Il contrôle la direction d'ouverture, de fermeture et d'écoulement de l'écoulement liquide.

Solénoïde à l'épreuve d'explosion avec poignée 4WEM10 est principalement composé d'un corps de soupape (1), d'un ou de deux solénoïdes (2), d'une bobine de valve (3), d'un ressort de réinitialisation (4) et d'un dispositif de contrôle manuel.

Fonctionnement du solénoïde:

Lorsqu'il n'y a pas de puissance, la bobine de soupape (3) est en position neutre ou d'origine sous l'action du ressort de retour. Lorsque la force du solénoïde (2) agit sur la bobine de soupape (3), elle est poussée de la position de repos à la position terminale. De cette façon, l'huile de pression est effectuée de P à A et B à T, ou de P à B et de A à T. Une fois le solénoïde (2), le ressort de retour (4) renvoie la bobine de soupape (3) à sa position d'origine.

Fonctionnement de la poignée auxiliaire:

Lorsque le solénoïde n'est pas sous tension, la bobine de soupape (3) peut être déplacée en fonctionnant la poignée auxiliaire. Tournez la poignée auxiliaire (5) vers la droite, afin que la force de fonctionnement passe par l'arbre rotatif (6). Le noyau de la soupape à billes (7) et le manchon de guidage (8) agissent sur la bobine de soupape (3), ce qui le fait se déplacer vers la gauche. Lorsque la poignée auxiliaire (5). Lorsque vous retournez à la position zéro, la bobine de soupape (3) revient à la position d'origine sous l'action du ressort de retour (9).

Structure Solénoïnoïde anti-explosion avec poignée 4WEM10

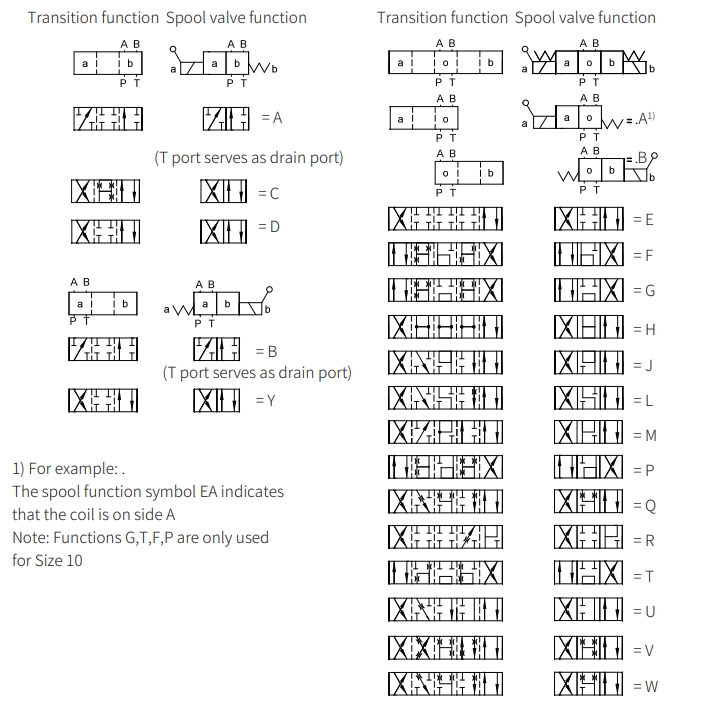

Symboles Solénoïnoïde anti-explosion avec poignée 4WEM10
