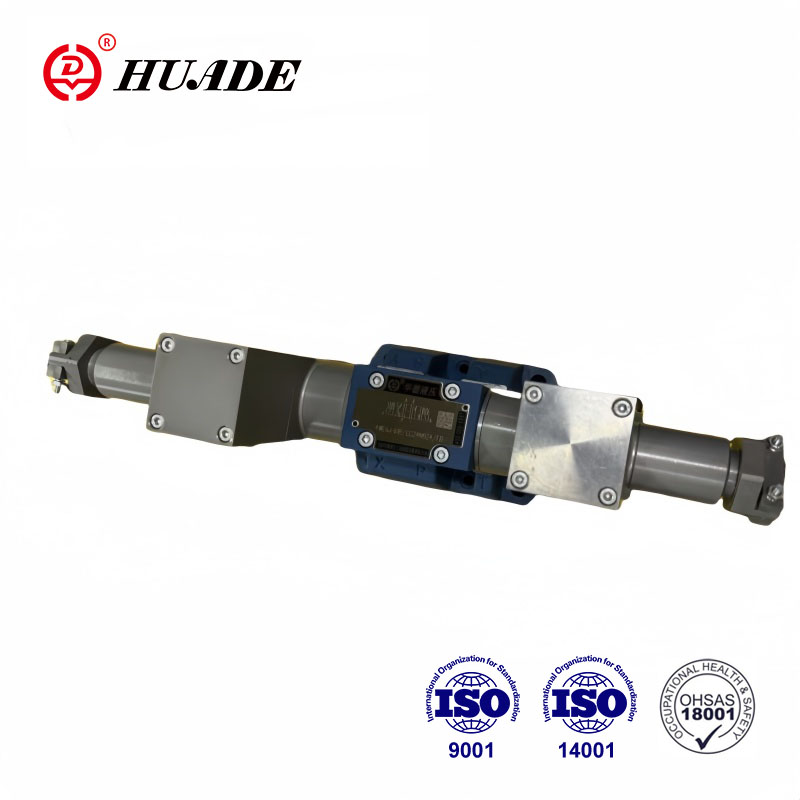

L'électrovanne directionnelle antidéflagrante est un dispositif qui contrôle le sens d'écoulement du fluide grâce à la force électromagnétique. La série WE6 antidéflagrante adopte une conception antidéflagrante spéciale pour garantir qu'elle ne provoquera pas d'étincelles ou de températures élevées dans des environnements inflammables et explosifs, évitant ainsi les explosions. Cette électrovanne antidéflagrante est principalement utilisée pour contrôler le sens d'écoulement des fluides dans les systèmes hydrauliques ou pneumatiques afin de répondre aux besoins de différentes conditions de travail.
|
Technologiedonnées iques |
||
|
Position de fixation |
Facultatif | |
| Plage de température ambiante (℃) | -30 à +50 (joint NBR) | |
| -20 à +50 (joint FKM) | ||
| Poids | Solénoïde simple (kg) | 2.6 |
| Solénoïdes doubles (kg) | 4.3 | |
| Pression de fonctionnement maximale | Ports P, A, B (barre) | 350 |
| Port T (barre) | 210 | |
| lorsque la pression de fonctionnement dépasse la valeur autorisée, les symboles de bobine A et B doivent faire l'orifice T pour la vidange | ||
| Max. débit (L/min) | 80 | |
| Section de débit (position neutre de commutation) | Version Q (mm2) | Environ 6% de la superficie nominale |
| Version W (mm2) | Environ 3% de la superficie nominale | |
| Fluide | Huile minérale adaptée aux joints NBR et FKM | |
| Ester de phosphate pour joint FKM | ||
| Plage de température du fluide (℃) | -30 à +80 (joint NBR) | |
| -20 à +80 (joint FKM) | ||
| Plage de viscosité mm2/s | 2,8 à 500 | |
| Degré de contamination | Degré maximum admissible de contamination des fluides : Classe 9. NAS 1638 ou 20/18/15, ISO4406 | |
| Données électriques | ||
| Type de tension | CC | |
| Tension disponible (V) | 12, 24, 36, 110 | |
| Tension admissible (écart) % | -15 à +10 | |
| Puissance d'entrée (W) | 30 | |
| Mode de fonctionnement du solénoïde | Travail continu | |
| Temps de commutation Conforme à la norme ISO 6403 | ON (ms) | 25 à 45 |
| éteint (ms) | 10 à 25 | |
| Fréquence commutée (fois/h) | À 15000 | |
| Max. température des bobines (℃) | +150 | |
Caractéristiques:
▶La vanne directionnelle de protection contre les explosions à commande directe est utilisée comme type standard
▶Type DIN24 340 A sur la surface de montage ISO 4401
▶ Solénoïde de protection contre les explosions CC de type humide
▶ Solénoïde de protection contre les explosions rotatif à 90°
▶Il n'est pas nécessaire d'ouvrir la chambre étanche à la pression lors du remplacement de la bobine
Application:
Les électrovannes directionnelles antidéflagrantes sont largement utilisées dans le domaine de la pétrochimie. Dans l'industrie pétrochimique, ils sont principalement utilisés pour contrôler le sens d'écoulement de fluides inflammables et explosifs tels que le pétrole et le gaz naturel.
La vanne de commande directionnelle de type WE est la vanne directionnelle du solénoïde de protection contre les explosions utilisée pour contrôler le démarrage, l'arrêt et la direction d'écoulement du fluide pétrolier.
Les distributeurs se composent d'un boîtier (1), d'un ou deux solénoïdes (2), du tiroir de commande (3) et d'un ou deux ressorts de rappel (4).
A l'état hors tension, le tiroir de commande (3) est maintenu en position neutre ou initiale au moyen de ressorts de rappel (4) (sauf pour les tiroirs à impulsions). Le tiroir de commande (3) est actionné via des solénoïdes à broches humides (2).
Pour garantir un fonctionnement satisfaisant, il convient de veiller à ce que la chambre de pression du solénoïde soit remplie d'huile.
Le tiroir de commande (3) est déplacé vers la position attendue par le solénoïde (2) et la tige de poussée (5), ce qui donne un écoulement libre de P vers A et de B vers T ou de P vers B et de A vers T.
Lorsque le solénoïde de protection contre les explosions (2) est mis hors tension, l'élément de soupape de commande (3) est poussé vers la position initiale par le ressort de réarmement (4).
Type 4WE6...61B/O.. (limité aux fonctions A, C et D).
Ce type contient 2 positions de commutation et 2 distributeurs directionnels sans solénoïde de protection contre les explosions de mécanisme de localisation.
Vanne à impulsions type 4WE6...61B/0F... (limité aux fonctions A, C et D).
Il contient 2 positions de commutation, 2 solénoïdes antidéflagrants et 1 distributeur avec mécanisme de positionnement. 2 positions de commutation sont fixées séparément, il n'est donc pas nécessaire d'électrifier en permanence le solénoïde de protection contre les explosions.
Accélérateur de cartouche
L'étrangleur à cartouche est nécessaire car le débit réel peut être supérieur aux limites de performance de la vanne pendant le processus de commutation. Cet étrangleur à cartouche est inséré dans le canal P du distributeur.
Structure de l'électrovanne antidéflagrante série WE6
Symboles
