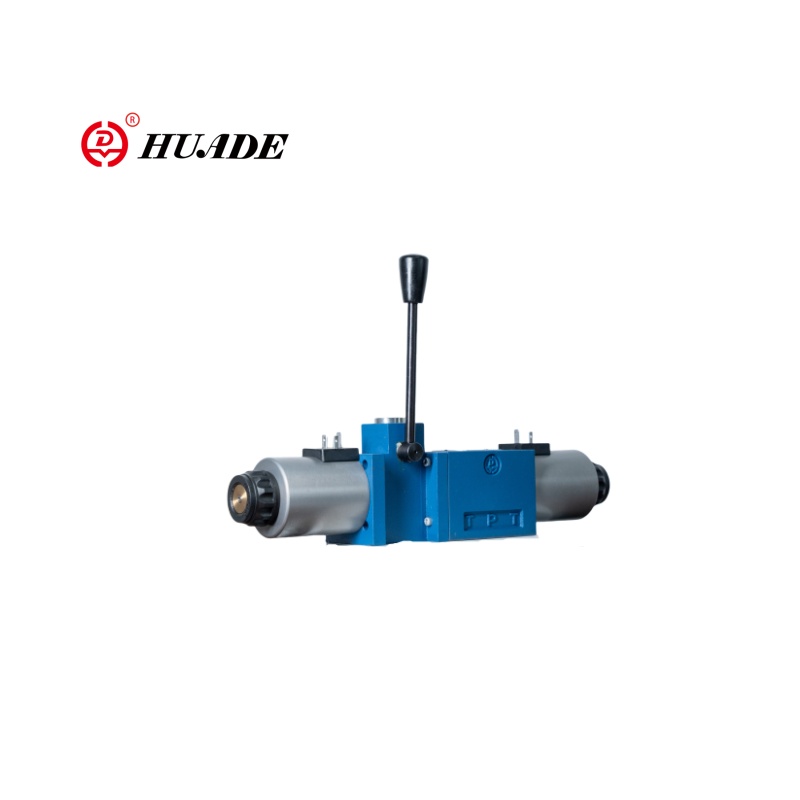

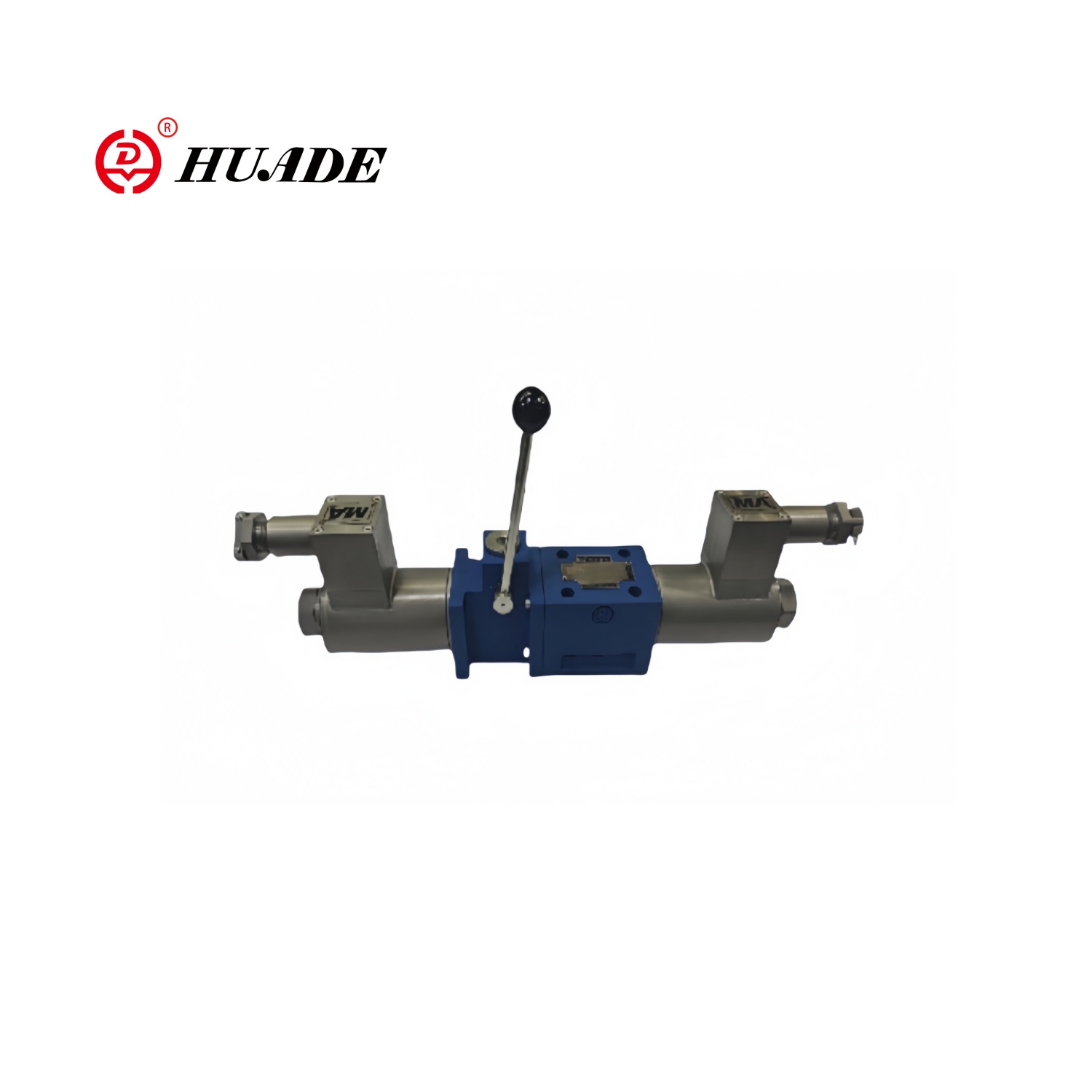

Solénoïde anti-explosion avec poignée 4WEM6

Solénoïde à l'épreuve d'explosion avec poignée 4WEM6 est une soupape de commande directionnelle à double fonction avec contrôle du solénoïde et opération d'urgence manuelle. Solénoïde anti-explosion 4WEM6 est largement utilisé dans les systèmes hydrauliques et pneumatiques industriels qui nécessitent un contrôle directionnel fiable et une manipulation des failles d'urgence.

Le solénoïde anti-explosion 4WEM6 avec la poignée adopte le corps en acier inoxydable ou en alliage de cuivre, qui est résistant à la corrosion et résistant à la haute pression. Lorsqu'il est utilisé, en cas de panne de puissance, de défaillance de la bobine ou de défaillance automatique du système, la vanne peut être directement exploitée mécaniquement par la poignée pour assurer la sécurité du système.

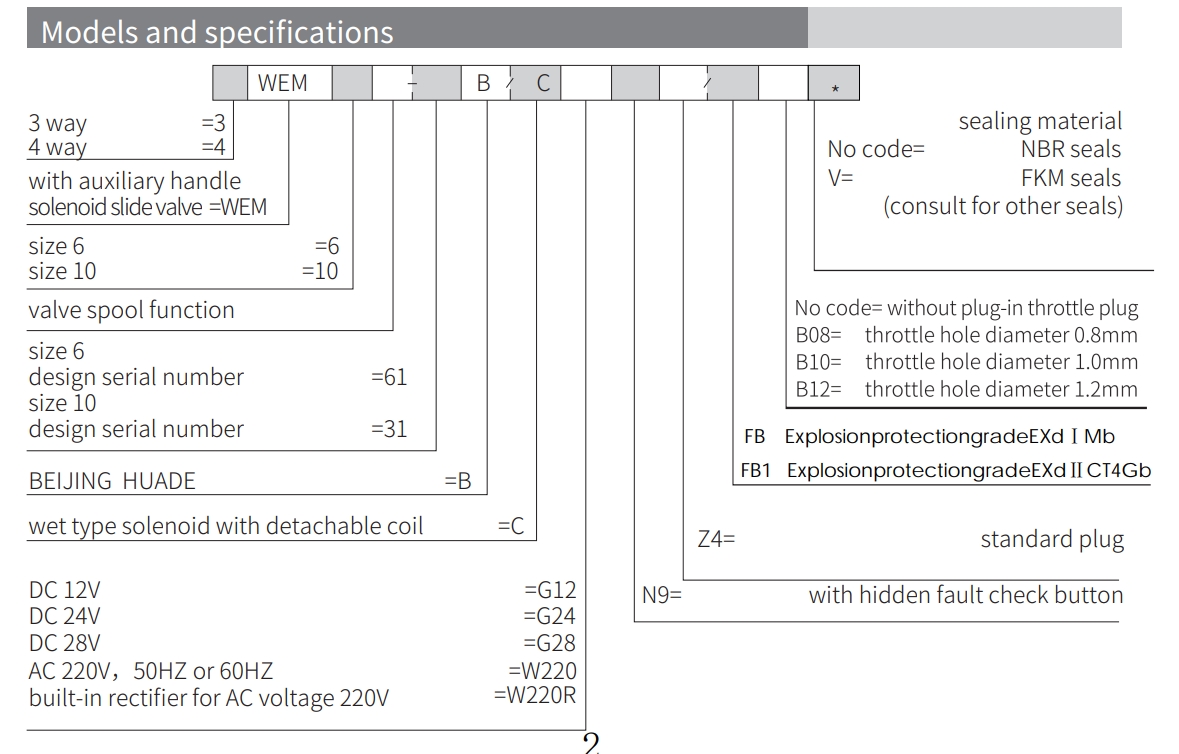

Paramètre de produit de l'électrovanne à l'épreuve d'explosion avec poignée 4WEM6

Caractéristique du produit et application de l'électrovanne imprimée à l'explosion avec poignée 4WEM6

Caractéristiques:

▶ L'ouverture, la fermeture et la direction de l'écoulement contrôlé par le solénoïde et le manuel

▶ Solénoïde à broches humides avec bobine détachable

▶ Le solénoïde peut tourner à 90 °

▶ Montage des sous-plaques

Application:

4WEM6 Solénoïde à l'épreuve d'explosion avec poignée est largement utilisée dans le gaz pétrochimique, le gaz naturel et le gaz carburant, les industries pharmaceutiques et de revêtement, l'exploitation minière et la poussière, les industries militaires et aérospatiales.

Section et symbole de l'électrovanne à l'épreuve d'explosion avec poignée 4WEM6

La soupape directionnelle de type WEMM est une soupape de bobine directionnelle opérée par solénoïde et poignée de fonctionnement. Il contrôle la direction d'ouverture, de fermeture et d'écoulement de l'écoulement liquide.

Il est principalement composé d'un corps de valve (1), d'un ou de deux solénoïdes (2), d'une bobine de valve (3), d'un ressort de réinitialisation (4) et d'un dispositif de contrôle manuel.

Fonctionnement du solénoïde:

Lorsqu'il n'y a pas de puissance, la bobine de soupape (3) est en position neutre ou d'origine sous l'action du ressort de retour. Lorsque la force du solénoïde (2) agit sur la bobine de soupape (3), elle est poussée de la position de repos à la position terminale. De cette façon, l'huile de pression est effectuée de P à A et B à T, ou de P à B et de A à T. Une fois le solénoïde (2), le ressort de retour (4) renvoie la bobine de soupape (3) à sa position d'origine.

Fonctionnement de la poignée auxiliaire:

Lorsque le solénoïde n'est pas sous tension, la bobine de soupape (3) peut être déplacée en fonctionnant la poignée auxiliaire. Tournez la poignée auxiliaire (5) vers la droite, afin que la force de fonctionnement passe par l'arbre rotatif (6). Le noyau de la soupape à billes (7) et le manchon de guidage (8) agissent sur la bobine de soupape (3), ce qui le fait se déplacer vers la gauche. Lorsque la poignée auxiliaire (5). Lorsque vous retournez à la position zéro, la bobine de soupape (3) revient à la position d'origine sous l'action du ressort de retour (9).

Structure Solénoïde anti-explosion avec poignée 4WEM6

Symboles Solénoïde anti-explosion avec poignée 4WEM6
