Lorsque vous travaillez avec des systèmes hydrauliques, le contrôle de la direction du flux est essentiel pour la sécurité et l’efficacité. La vanne à cartouche Bosch Rexroth M-SR sert de clapet anti-retour fiable qui permet au fluide de s'écouler dans une direction tout en bloquant complètement le flux inverse. Ce composant est devenu un choix standard dans les applications hydrauliques industrielles en raison de sa conception compacte et de ses performances sans fuite.
Qu'est-ce que la valve à cartouche M-SR
Le clapet à cartouche M-SR est un clapet anti-retour hydraulique à visser fabriqué par Bosch Rexroth, l'une des sociétés leaders dans le domaine de la technologie hydraulique. Cette vanne à cartouche M-SR appartient à la série 1X et utilise une conception à clapet pour contrôler le débit de fluide. La vanne s'insère directement dans un bloc collecteur, ce qui permet d'économiser de l'espace par rapport aux vannes traditionnelles montées sur conduite.
L'opération de base est simple. Lorsque le fluide hydraulique pousse contre la vanne vers l'avant avec suffisamment de pression, le clapet s'ouvre et permet l'écoulement. Lorsque la pression vient du sens inverse, le clapet se ferme hermétiquement contre son siège, empêchant tout reflux. Cette étanchéité métal sur métal crée une fermeture étanche qui maintient la pression du système sans dégradation dans le temps.
La vanne à cartouche M-SR est disponible en deux types d'installation : la vanne d'angle KE pour les trajets d'écoulement à 90 degrés et la vanne en ligne KD pour les trajets d'écoulement droits. Cette flexibilité aide les ingénieurs à concevoir des circuits hydrauliques compacts qui s’intègrent dans un espace limité.
Spécifications techniques et gamme de tailles
La vanne à cartouche M-SR est disponible en sept tailles nominales, désignées de NG 6 à NG 30. Chaque taille gère différents débits et niveaux de pression en fonction des exigences de l'application.
Pour les petits systèmes, la vanne à cartouche NG 6 M-SR gère des débits allant jusqu'à 6 litres par minute et fonctionne à des pressions allant jusqu'à 420 bars. À mesure que la taille augmente, la capacité d’écoulement augmente considérablement. La version NG 10 gère 50 litres par minute, tandis que la NG 15 peut gérer 120 litres par minute. La plus grande taille standard, NG 30, accepte des débits allant jusqu'à 400 litres par minute, bien que sa pression nominale maximale descende à 250 bars.
La pression d'ouverture, qui est la pression minimale nécessaire pour ouvrir la vanne, varie de pratiquement zéro (pour les versions sans ressort) jusqu'à 5 bars. La plupart des applications utilisent le ressort standard de 0,5 bar, qui assure une étanchéité fiable tout en s'ouvrant facilement lorsque le flux vers l'avant commence. Des pressions de fissuration plus élevées, comme 1,5 bar ou 3 bars, sont disponibles pour les systèmes nécessitant une force d'étanchéité inverse plus forte.
La plage de température de fonctionnement dépend du matériau du joint. Les joints NBR standard fonctionnent de moins 30 degrés Celsius à plus de 80 degrés Celsius. Pour les applications à haute température ou résistantes aux produits chimiques, les joints FKM étendent la limite supérieure tout en réduisant légèrement la plage de températures froides.
La vanne à cartouche M-SR fonctionne avec divers fluides hydrauliques, notamment les huiles minérales, les fluides biodégradables et les options ignifuges. Lors de l'utilisation de fluides à base d'eau, la température de fonctionnement doit rester inférieure à 60 degrés Celsius pour maintenir la longévité du joint.
Exigences d'installation et détails de montage
L'installation de la vanne à cartouche M-SR nécessite une attention particulière à plusieurs spécifications dimensionnelles et de surface. La longueur du corps de vanne varie selon la taille, allant de 33,3 millimètres pour le NG 6 à 83,3 millimètres pour le NG 30, avec une tolérance négative de 0,1 millimètre. La cavité d'installation est conforme à la norme ZN 10001, qui garantit la compatibilité avec les blocs collecteurs correctement conçus.
Chaque taille nécessite un bouchon fileté spécifique pour sceller la cavité. Par exemple, la vanne à cartouche NG 10 M-SR utilise le numéro de pièce R913011603, qui possède un alésage de 18 millimètres de diamètre et un filetage de tuyau G 1/2. La version NG 20 utilise un bouchon plus grand avec un alésage de 30 millimètres et un filetage G 1. Ces bouchons doivent être légèrement huilés avant l'installation pour éviter le grippage et assurer une bonne étanchéité.
La finition de surface est importante pour un fonctionnement fiable. Les surfaces d'étanchéité doivent avoir une valeur de rugosité comprise entre Rz 8 et Rz 16. La vanne peut être montée dans n'importe quelle orientation, même si le fait d'éviter les poches d'air dans le circuit permet d'éviter la cavitation et le bruit.
Pour les applications à haute pression supérieure à 350 bars, l'application de frein-filet Loctite 243 sur les filetages du bouchon ajoute une sécurité contre le desserrage dû aux vibrations. La vanne à cartouche M-SR conserve sa capacité de pression nominale lorsqu'elle est installée correctement avec des valeurs de couple appropriées.
Caractéristiques de performance et courbes de débit
Comprendre comment la valve à cartouche M-SR se comporte dans différentes conditions aide les ingénieurs à sélectionner la taille et le ressort appropriés. La relation entre le débit et la chute de pression suit une courbe non linéaire qui varie en fonction de la taille de la vanne et du réglage de la pression de craquage.
En prenant comme exemple la vanne à cartouche NG 15 M-SR, lors d'un débit de 100 litres par minute avec un ressort de 0,5 bar, la chute de pression à travers la vanne mesure environ 0,8 bar. À mesure que le débit augmente, la chute de pression augmente plus rapidement en raison de la vitesse accrue à travers l’ouverture de la vanne. À 120 litres par minute, la chute de pression atteint environ 1,2 bar.
Pour les vannes plus grandes comme la NG 30, la chute de pression reste plus faible à débits équivalents en raison de la zone d'écoulement plus grande. A 400 litres par minute, la vanne cartouche NG 30 M-SR présente une perte de charge d'environ 10 bars, ce qui est acceptable dans la plupart des circuits à gros débit.
Ces courbes de performances supposent l'utilisation d'huile hydraulique HLP 46 à 40 degrés Celsius. Les changements de viscosité affectent la chute de pression, les fluides plus épais créant une résistance plus élevée. La vanne gère des viscosités allant de 2,8 à 500 millimètres carrés par seconde, bien que les performances en dehors de la plage typique doivent être vérifiées pour des applications spécifiques.
Les performances d'étanchéité inversée sont essentiellement parfaites. Lorsque la pression agit dans le sens inverse de la fermeture, le clapet s'enclenche fermement et empêche les fuites. Cette caractéristique d'étanchéité rend la vanne à cartouche M-SR adaptée au maintien de la pression dans les cylindres ou à la prévention du reflux dans les circuits de pompe.
Applications et cas d'utilisation courants
La vanne à cartouche M-SR est utilisée dans de nombreuses industries où un fonctionnement fiable du clapet anti-retour est requis. Dans la construction automobile, ces vannes protègent les bancs d'essai de transmission et les circuits du système de freinage. Une installation typique peut utiliser une vanne à cartouche NG 20 M-SR dans un circuit de test de transmission débitant 200 litres par minute, où la prévention du reflux garantit des résultats de test précis et protège les équipements coûteux.
Les machines d'emballage reposent sur un positionnement précis des cylindres, et la valve à cartouche M-SR empêche la dérive de la charge en bloquant le flux inverse lorsque la valve directionnelle se centre. Cette application utilise souvent des tailles plus petites comme NG 10 ou NG 15, adaptées aux exigences de débit du cylindre.
Les équipements médicaux et pharmaceutiques exigent un fonctionnement propre, sans risque de contamination. La conception à cartouche scellée de la vanne M-SR élimine les chemins de fuite externes susceptibles d'introduire des contaminants. Ces systèmes fonctionnent généralement à des pressions modérées, où la pression nominale de 420 bars offre une marge de sécurité importante.
Les machines-outils industrielles utilisent la vanne à cartouche M-SR dans les circuits de dérivation de pompe et les applications de maintien de charge de cylindre. L'installation compacte permet d'économiser de l'espace sur le panneau tout en offrant des performances fiables dans les environnements de production exigeants. Les équipements de construction et les systèmes de contrôle du pas des éoliennes intègrent également ces vannes pour leur robuste capacité à haute pression.
La polyvalence de la vanne à cartouche M-SR vient de sa simplicité d'utilisation et de sa large gamme de tailles. Les ingénieurs peuvent spécifier la combinaison exacte de taille, de pression de fissuration et de matériau de joint pour répondre à leurs exigences spécifiques.
Considérations de maintenance et durée de vie
L'un des avantages de la vanne à cartouche M-SR est sa longue durée de vie avec un minimum d'entretien. Bosch Rexroth évalue le temps moyen jusqu'à une défaillance dangereuse à 150 ans dans des conditions de fonctionnement normales, ce qui se traduit par un fonctionnement pratiquement sans entretien pour la plupart des installations.
La principale exigence de service consiste à maintenir une bonne propreté des fluides. La vanne nécessite une filtration de 20 micromètres ou moins pour éviter toute contamination par des particules susceptibles d'endommager les surfaces d'étanchéité. Le niveau de propreté ISO 4406 20/18/15 garantit un fonctionnement fiable et une durée de vie maximale.
Le bouchon fileté qui scelle la cavité est considéré comme un élément d'usure, bien que son remplacement soit rarement nécessaire, à moins que la vanne ne soit retirée et réinstallée plusieurs fois. Des fiches de remplacement sont disponibles séparément en utilisant les mêmes numéros de pièces répertoriés pour l'installation initiale.
Lors de l'utilisation de la vanne à cartouche M-SR dans des environnements difficiles avec des températures élevées, des fluides agressifs ou une forte contamination, les intervalles d'inspection doivent être raccourcis par rapport à l'hypothèse standard. La surveillance des fuites externes autour du bouchon fileté et la vérification périodique des pressions du système permettent de détecter les problèmes potentiels avant une panne.
La conception de la cartouche scellée protège les composants internes de l'exposition environnementale, ce qui contribue à l'excellent dossier de fiabilité. Contrairement aux clapets anti-retour externes qui pourraient subir de la corrosion ou des dommages physiques, le clapet M-SR est protégé à l'intérieur du bloc collecteur.
Comparaison des alternatives et des produits compatibles
Bien que la vanne à cartouche Bosch Rexroth M-SR établisse la norme en matière de performances des clapets anti-retour haute pression, plusieurs alternatives existent sur le marché. Comprendre les différences facilite les décisions d'approvisionnement et les questions de compatibilité.
Hydac propose la série CSBN de clapets anti-retour à cartouche avec un montage à visser similaire, mais généralement évalué à 350 bars au lieu de 420 bars. Ces vannes coûtent légèrement moins cher tout en offrant des performances comparables dans les applications qui ne nécessitent pas la pleine pression nominale. Parker fabrique la série D1VW, qui comprend des options de surveillance électronique pour les systèmes nécessitant un retour d'information sur l'état des vannes.

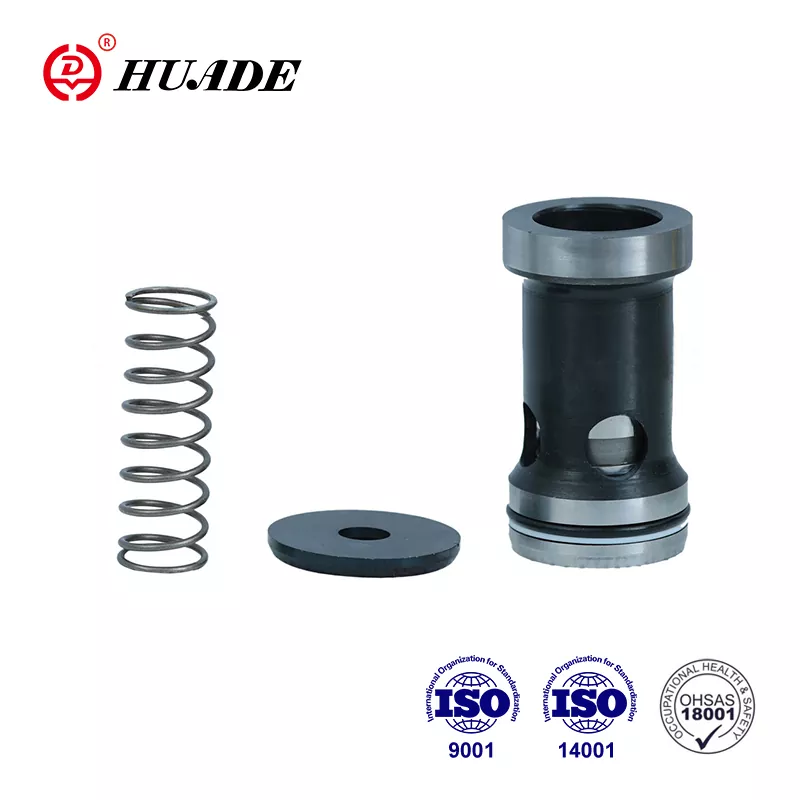

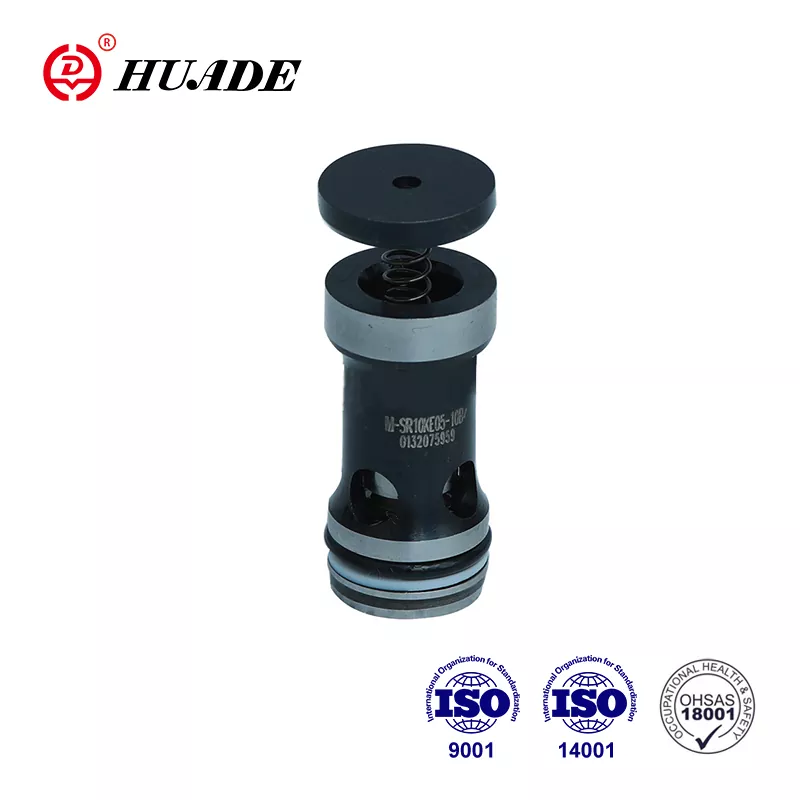

Plusieurs fabricants en Chine produisent des vannes à cartouche compatibles avec les spécifications M-SR. Des entreprises comme Huade et Hengli fabriquent des vannes correspondant aux caractéristiques dimensionnelles et de performance à des prix inférieurs. Ces alternatives peuvent bien fonctionner dans des applications non critiques ou lorsque les contraintes budgétaires sont importantes. La considération clé est de vérifier que le fabricant maintient un contrôle de qualité approprié et fournit la documentation de certification ISO.
Lors du choix entre la vanne à cartouche Bosch Rexroth d'origine M-SR et des alternatives compatibles, tenez compte du caractère critique de l'application, des niveaux de certification requis et de la disponibilité d'une assistance locale. Les systèmes critiques qui ne peuvent tolérer les pannes doivent utiliser l’équipement d’origine. Les applications moins exigeantes pourraient accepter des produits compatibles pour réduire les coûts.
Où acheter et informations sur les prix
La vanne à cartouche M-SR est disponible via plusieurs canaux en fonction de votre emplacement et de vos exigences de quantité. Bosch Rexroth exploite une boutique en ligne officielle sur [store.boschrexroth.com](http://store.boschrexroth.com/) où les configurations standard sont expédiées sous un à trois jours. Les références suivent un format spécifique, par exemple R900350797 pour une vanne d'angle NG 30 KE avec ressort 0,5 bar.
Les distributeurs agréés comme BuyRexroth proposent la vanne à cartouche M-SR avec des prix transparents et des options d'expédition dans le monde entier. Ces distributeurs stockent généralement des tailles courantes et peuvent commander des configurations spéciales directement auprès de l'usine. Les délais de livraison pour les pièces standards sont généralement courts, tandis que les spécifications personnalisées peuvent nécessiter plusieurs semaines.
Le prix varie considérablement selon la taille et la configuration de la vanne. Les plus petites tailles comme le NG 6 coûtent généralement entre 50 et 80 dollars, tandis que les grandes vannes NG 30 peuvent atteindre 200 dollars ou plus. Les alternatives compatibles des fabricants chinois peuvent coûter 20 à 40 % de moins, bien que les quantités minimales de commande puissent être plus élevées que celles recommandées pour les petits projets.
Pour les applications spécialisées nécessitant des joints FKM ou des pressions de fissuration non standard, demander un devis directement aux distributeurs ou au fabricant donne souvent les meilleurs résultats. L'assistance technique peut vous aider à confirmer que la configuration de la vanne à cartouche M-SR sélectionnée correspond aux exigences de l'application avant l'achat.
Considérations de conception pour l'intégration du système
L'intégration de la vanne à cartouche M-SR dans un système hydraulique nécessite une attention particulière à la conception du collecteur et à la disposition du circuit. La vanne s'installe dans une cavité standard qui doit être usinée selon des dimensions précises. Travailler avec de nombreux fournisseurs qui suivent la norme ZN 10001 garantit un ajustement et des performances appropriés.
Le sens du débit à travers la vanne à cartouche M-SR doit correspondre à la conception du circuit. La flèche sur le corps de la vanne ou le symbole du catalogue indique le sens d'écoulement libre. L'installation de la vanne à l'envers bloquera tout débit, il est donc important de la vérifier lors de l'assemblage. Certains ingénieurs marquent le bloc collecteur avec des flèches de direction d'écoulement pour éviter les erreurs d'installation.
Les calculs de chute de pression doivent tenir compte des caractéristiques de la vanne aux débits attendus. Bien que la chute de pression à travers la vanne à cartouche M-SR soit généralement faible par rapport à d'autres restrictions de circuit, les applications à haut débit bénéficient de la sélection de la taille immédiatement supérieure pour minimiser la perte d'énergie et la génération de chaleur.
La sélection de la pression de fissuration affecte à la fois la résistance à l’écoulement vers l’avant et la force d’étanchéité inverse. Les applications qui nécessitent une résistance minimale vers l'avant doivent utiliser des pressions de fissuration plus faibles comme 0,2 bar ou même la version sans ressort. Les systèmes qui doivent maintenir la pression face à des charges variables bénéficient de pressions de fissuration plus élevées qui assurent une étanchéité plus solide.
Les cycles de température et la compatibilité des fluides doivent être vérifiés pendant la phase de conception. Si le système est confronté à des températures extrêmes ou utilise des fluides spéciaux, la confirmation de la compatibilité des matériaux de joint évite une défaillance prématurée. L'option de joint FKM étend la résistance chimique pour les applications impliquant des additifs agressifs ou des températures élevées.
Conclusion
La vanne à cartouche Bosch Rexroth M-SR offre une fonction de clapet anti-retour fiable dans un boîtier compact adapté aux systèmes hydrauliques haute pression. Sa conception à cartouche à visser simplifie l'installation tout en éliminant les chemins de fuite externes. La gamme de tailles allant du NG 6 au NG 30 couvre les besoins en débit des petits cylindres aux grands circuits industriels.
La sélection de la bonne configuration de vanne à cartouche M-SR implique d'adapter la taille de la vanne aux exigences de débit, de choisir la pression de craquage appropriée pour l'application et de vérifier la compatibilité du joint avec les conditions de fonctionnement. L'excellente durée de vie et les exigences de maintenance minimales font de cette vanne un choix rentable tout au long de la durée de vie du système.
Qu'il s'agisse de concevoir un nouveau circuit hydraulique ou de remplacer des composants existants, comprendre les capacités et les exigences d'installation de la vanne à cartouche M-SR permet de garantir une mise en œuvre réussie. La large disponibilité et l'historique étendu des applications garantissent la confiance dans la spécification de ce composant hydraulique éprouvé.
