Lorsque vous travaillez avec des systèmes hydrauliques dans un environnement industriel, le distributeur est essentiellement le contrôleur de trafic de votre énergie fluidique. La vanne de commande directionnelle Bosch Rexroth 4WE 10 J fait partie de ces bêtes de somme qui font fonctionner silencieusement les lignes de production dans les usines du monde entier. Cette vanne particulière existe depuis des décennies, et il y a une bonne raison pour laquelle les ingénieurs continuent de la spécifier pour leurs projets.
Ce qui différencie la vanne de commande directionnelle 4WE 10 J

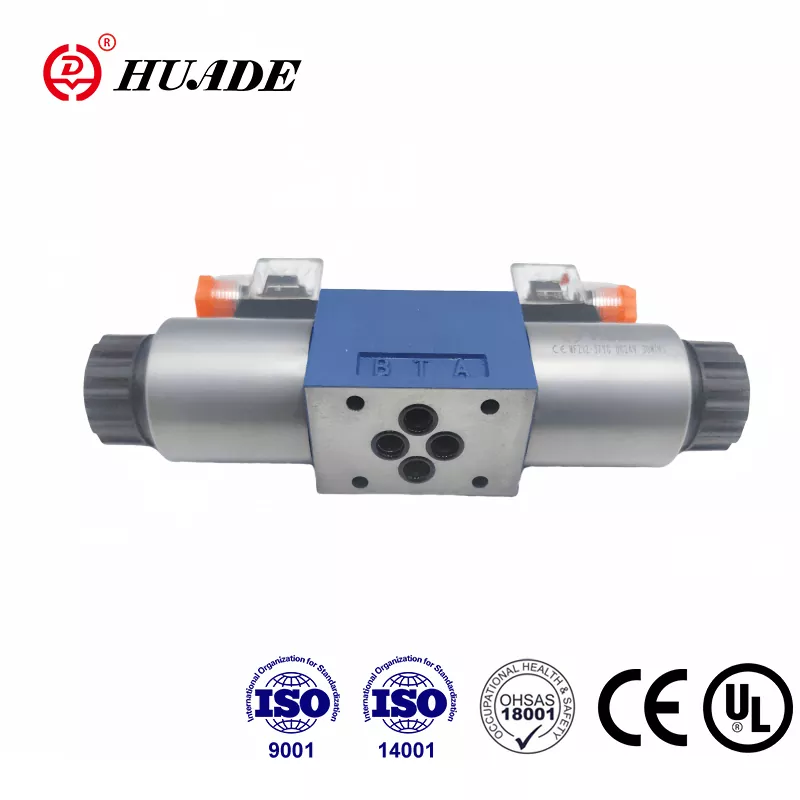

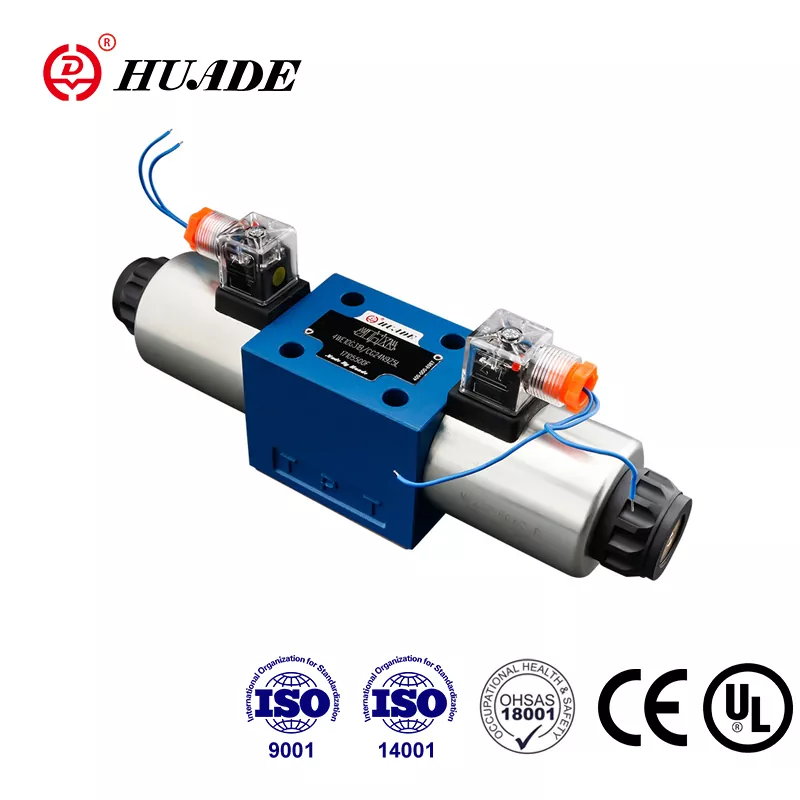

Le Rexroth 4WE 10 J est ce que nous appelons un distributeur à tiroir actionné par solénoïde. Considérez-le comme un interrupteur à commande électrique qui dirige l’huile hydraulique là où elle doit aller. La partie « 4WE » nous indique qu’il dispose de quatre ports principaux et qu’il fonctionne électriquement. Le « 10 » indique qu'il s'agit d'une taille NG10, qui correspond à la norme de montage CETOP 5. Ce « J » à la fin est en fait très important car il définit le comportement de la vanne lorsqu'elle est en position centrale.
Ce qui distingue cette vanne, c'est sa capacité à gérer une pression et un débit importants. Nous parlons de pressions de service maximales allant jusqu'à 350 bars, ce qui équivaut à environ 5 000 livres par pouce carré. Les versions à tension continue peuvent débiter 160 litres par minute, tandis que les versions à courant alternatif peuvent gérer 120 litres par minute. Ces chiffres sont importants lorsque vous essayez de déplacer de lourdes charges ou d'utiliser de gros cylindres.
Comment fonctionne la position centrale du modèle J
La configuration du tiroir en J est probablement la caractéristique la plus distinctive de cette valve de commande directionnelle. Lorsque la vanne est en position centrale avec les deux solénoïdes éteints, tous les ports principaux sont bloqués. L'orifice de la pompe (P), les deux orifices de travail (A et B) et l'orifice de retour du réservoir (T) sont complètement isolés l'un de l'autre.
Cette conception à centre bloqué répond à un objectif spécifique. Lorsque vous disposez d'un vérin hydraulique supportant une lourde charge, vous ne voulez pas que cette charge descende pendant que vous ne la contrôlez pas activement. Le 4WE 10 J maintient tout verrouillé en place. La pompe n'envoie pas d'huile nulle part et le cylindre ne peut pas retourner dans le réservoir. Cela le rend particulièrement utile dans des applications telles que les machines de moulage par injection, où vous avez besoin d'un maintien précis de la position pendant les différentes étapes du cycle de moulage.
Lorsque vous alimentez l'un des solénoïdes, le tiroir se déplace pour connecter la pompe à un port de travail tandis que l'autre port de travail s'ouvre sur le réservoir. Mettez l’autre solénoïde sous tension et les connexions s’inversent. Il s'agit d'un système hydraulique simple, mais le centre bloqué vous offre cette capacité de maintien statique que certains autres modèles de bobines n'offrent pas.
Les détails techniques qui comptent
Le 4WE 10 J suit la norme ISO 4401-05-04-0-05 pour son interface de montage. Cette standardisation signifie que vous pouvez l'échanger avec d'autres vannes NG10 de différents fabricants si nécessaire, même s'il y a toujours des détails à vérifier. Le montage utilise quatre boulons M6 x 50 serrés à 15 Newton-mètres. Vous aurez besoin d'une plaque de montage séparée, que Rexroth désigne comme un G 66/01.
Les solénoïdes sont ce que Rexroth appelle une conception à « broches humides ». La bobine électrique se trouve dans un boîtier exposé à l'huile hydraulique, ce qui facilite le refroidissement et réduit le bruit par rapport aux solénoïdes secs. Ces bobines peuvent être retirées et tournées à 90 degrés sans démonter l'ensemble de la vanne, ce qui est pratique lorsque vous manquez d'espace ou que vous devez réorienter les connexions électriques. Les options de tension courantes incluent 24 VCC et 120 VCA, bien que d'autres tensions soient disponibles.
Les temps de réponse sont respectables pour ce type de distributeur. Lorsque vous mettez sous tension, la bobine se déplace en 45 à 70 millisecondes environ. Lorsque vous coupez le courant, le ressort le renvoie en 35 à 45 millisecondes. Il ne s'agit pas de vitesses de servovalve, mais elles conviennent à la plupart des applications de machines industrielles.
Où vous trouverez cette vanne fonctionnant
Le 4WE 10 J apparaît dans de nombreux équipements industriels différents. Les machines-outils lourdes l'utilisent pour contrôler les tables de travail et les broches. Les presses hydrauliques en dépendent pour un contrôle précis des cylindres. Les machines de moulage par injection sont probablement l'une des applications les plus courantes, en particulier dans les circuits de serrage de moules où vous devez maintenir des tonnes de force de serrage sans aucune dérive.
Dans une configuration typique de moulage par injection, la vanne de commande directionnelle gère l'ouverture et la fermeture du moule. Pendant l'injection, la position centrale en J verrouille l'huile hydraulique dans le cylindre de serrage, maintenant ainsi une pression constante même si la pompe effectue d'autres travaux. Cela évite les bavures (fuite indésirable de plastique du moule) et garantit une qualité constante des pièces. Lorsqu'il est temps d'ouvrir le moule, un solénoïde se déclenche et la vanne se déplace, dirigeant l'huile pour rétracter le mécanisme de serrage.
La vanne apparaît également dans les équipements mobiles, les engins de construction et les systèmes de manutention. Partout où vous avez besoin d'un contrôle directionnel avec une bonne capacité de maintien et des débits raisonnables, le 4WE 10 J mérite d'être envisagé.
Comprendre le code de commande
Rexroth utilise un système de codage systématique pour ses valves de commande directionnelles, et le comprendre vous aide à obtenir exactement ce dont vous avez besoin. Un numéro de modèle complet typique pourrait ressembler à 4WE 10 J3X/CG24N9K4, avec le numéro de pièce Rexroth R900589988.
En résumé : le « 4 » confirme quatre ports principaux. « WE » signifie qu'il s'agit d'un distributeur à tiroir directionnel à commande électrique. « 10 » est la taille NG10. « J » identifie le modèle de bobine avec un centre bloqué. « 3X » ou « 5X » indique la série, 5X étant la série de production actuelle. Les lettres et les chiffres après la barre oblique précisent des détails tels que la tension du solénoïde (G24 signifie 24 V CC), le matériau du joint et diverses options.
Si vous voyez un « V » dans le suffixe, cela indique des joints FKM au lieu des joints NBR standard. Vous voudriez du FKM si vous utilisez des fluides à base d'ester de phosphate ou si vous travaillez à des températures plus élevées. Les joints NBR standard fonctionnent parfaitement avec les huiles hydrauliques minérales dans les plages de températures industrielles normales.
Besoins en fluides et filtration
Le 4WE 10 J est conçu principalement pour les huiles hydrauliques à base minérale, bien qu'il puisse gérer les esters de phosphate avec le matériau de joint approprié. La plage de viscosité est assez large, d'environ 2,8 à 380 millimètres carrés par seconde, avec une viscosité nominale de fonctionnement d'environ 37 à 55 degrés Celsius. La température de fonctionnement doit rester entre moins 20 et plus 50 degrés Celsius pour l'environnement ambiant.
C'est ici que commencent de nombreux problèmes de maintenance : la propreté des fluides. Les jeux à l’intérieur d’une valve de commande directionnelle sont mesurés en microns. Nous parlons d'écarts compris entre trois et treize microns dans des zones critiques. Un cheveu humain mesure environ 70 microns à titre de comparaison. Si vous laissez des contaminants pénétrer dans votre huile hydraulique, des particules peuvent se coincer dans ces espaces et faire coller la bobine.
Rexroth recommande une filtration à 10 microns ou mieux. Ce n'est pas une suggestion que vous devriez ignorer. Une bobine coincée signifie que votre valve ne bougera pas, ou pire, qu'elle pourrait bouger et ne pas revenir. Avec les solénoïdes AC en particulier, une bobine coincée peut entraîner un grillage de la bobine car le solénoïde est conçu pour un service intermittent et non pour un maintien continu. Suivre quelque chose comme les normes de propreté NAS 1638 Classe 9 vous évitera des ennuis plus tard.
Problèmes courants et dépannage
La plupart des problèmes rencontrés avec le 4WE 10 J proviennent de trois domaines : la contamination, les défauts électriques ou les dommages mécaniques. La bonne nouvelle est que Rexroth inclut une commande manuelle sur ces vannes, ce qui vous donne un outil de diagnostic.
Si votre valve de commande directionnelle ne bouge pas lorsque vous alimentez le solénoïde, essayez d'abord la commande manuelle. Poussez la goupille de priorité et voyez si la valve se déplace mécaniquement. S'il change manuellement mais pas électriquement, vous êtes confronté à un problème électrique. Vérifiez votre tension au connecteur solénoïde, vérifiez votre câblage et testez la résistance de la bobine. Si la vanne ne bouge pas même manuellement, le tiroir est bloqué, généralement à cause d'une contamination.
Les problèmes de contamination se manifestent de diverses manières. Parfois, la valve se déplace mais ne revient pas correctement au centre. D’autres fois, cela peut évoluer lentement, voire pas du tout. Les fuites internes sont un autre symptôme où vous perdez de la pression ou voyez le cylindre dériver même avec la vanne censée être en position centrale verrouillée. Ces problèmes signifient généralement qu’une contamination a entaillé le tiroir ou le corps de la vanne, créant ainsi des chemins de fuite.
Les problèmes électriques sont généralement simples. Aucune tension signifie vérifier votre câblage et votre système de contrôle. Une tension ou une polarité incorrecte (pour les solénoïdes CC) signifie que la vanne risque de ne pas se déplacer de manière fiable. Les bobines grillées se présentent sous la forme de circuits ouverts ou d'une très faible résistance. Le remplacement des bobines est assez simple puisqu’elles sortent simplement du corps de la vanne.
Les dommages mécaniques sont moins fréquents mais peuvent survenir. Des ressorts de rappel cassés empêcheront la bobine de se centrer. Les broches solénoïdes endommagées ne pousseront pas correctement la bobine. Ceux-ci nécessitent généralement le remplacement ou la reconstruction des valves plutôt que de simples réparations.
Considérations relatives à l'installation
Le montage correct d'un 4WE 10 J commence par une surface de montage propre et plane. La vanne se boulonne à une sous-plaque ou à un collecteur à l'aide des quatre boulons M6 mentionnés plus tôt. La planéité de la surface est importante car les joints toriques qui scellent chaque port doivent se comprimer uniformément. Toute déformation ou débris peut créer des chemins de fuite.
Serrez ces boulons de montage à 15 Newton-mètres, ni plus, ni moins. Trop peu et vous pourriez avoir des fuites externes. Trop et vous risquez de déformer le corps de la vanne, ce qui pourrait provoquer le grippage du tiroir. Utilisez une clé dynamométrique, pas une supposition.
Les connexions électriques nécessitent également une attention particulière. Assurez-vous que vous vous connectez aux bonnes bornes de tension. La vanne possède généralement un bornier ou un connecteur pour chaque solénoïde, ainsi qu'une connexion à la terre. Cette connexion à la terre est obligatoire pour la sécurité et peut également réduire le bruit électrique dans votre système de contrôle.
La valve de commande directionnelle doit être orientée avec les solénoïdes pointant vers le haut lorsque cela est possible. Cela permet d’éviter l’accumulation d’humidité dans les connexions électriques. Si vous devez le monter différemment, pensez à ajouter des bottes ou des couvercles pour protéger les bornes électriques.
Comparer les alternatives
Le 4WE 10 J n'est pas le seul distributeur NG10 disponible. Parker fabrique la série D3W, qui offre des spécifications similaires. Eaton Vickers propose la série DG4V-5. HYDAC produit des vannes NG10 qui peuvent se substituer à de nombreuses applications. Alors pourquoi choisir le Rexroth ?
La capacité de débit est un facteur. Les 160 litres par minute du 4WE 10 J en version DC devancent certains concurrents. Le temps de réponse est compétitif : 45 à 70 millisecondes pour la mise sous tension. La conception du solénoïde à broches humides avec des bobines amovibles et rotatives offre des avantages pratiques en matière de maintenance. Rexroth propose également une plus grande variété de modèles et d'options de bobines au sein de la série 4WE 10, vous offrant plus de flexibilité pour répondre exactement à vos besoins.
En termes de prix, ces vannes sont dans la même fourchette. Vous pouvez payer entre 950 et 1 050 dollars américains pour une configuration courante. Ce prix reflète une qualité de qualité industrielle et l’ingénierie nécessaire au maintien d’espaces restreints et de performances fiables.
La véritable différenciation réside souvent dans ce que vous utilisez déjà dans votre système. Si votre équipement est déjà construit autour de composants Rexroth, le fait de s'en tenir au 4WE 10 J maintient la cohérence de l'inventaire des pièces et la familiarité des techniciens. Si vous travaillez avec des systèmes Parker ou Eaton, leurs équivalents pourraient s'intégrer plus facilement.
Approvisionnement et disponibilité
Trouver un 4WE 10 J est généralement simple. Les configurations courantes comme le R900589988 (version 24 VDC) sont généralement en stock chez les distributeurs industriels. Rexroth dispose d'une boutique en ligne officielle où vous pouvez acheter directement. Les plateformes d'approvisionnement industriel comme Alibaba proposent à la fois de véritables vannes Rexroth et des alternatives compatibles, même si vous devez vérifier ce que vous obtenez réellement.
Les délais varient en fonction de la configuration. Les articles en stock peuvent être expédiés sous quelques jours. Les commandes spéciales comportant des options inhabituelles peuvent prendre plusieurs semaines. Si vous entretenez un équipement critique, il est logique de garder une vanne de rechange à portée de main étant donné son coût relativement faible par rapport aux temps d'arrêt.
Sachez que les anciennes séries comme la 3X ont été abandonnées. Si vous remplacez une vanne de la série 3X, vous pouvez passer à la série 5X, qui est la version de production actuelle. L'interface de montage et le fonctionnement de base restent les mêmes, bien qu'il puisse y avoir des différences mineures dans les options ou les spécifications de performances.
Faire durer
Obtenir une durée de vie maximale de votre valve de commande directionnelle se résume à quelques pratiques clés. Avant tout : maintenir un fluide hydraulique propre. Cette filtration de 10 microns dont nous avons parlé plus tôt n'est pas facultative si vous souhaitez un service fiable. Changez régulièrement vos filtres et surveillez la chute de pression à travers l’élément filtrant.
Deuxièmement, vérifiez que le modèle de spool J correspond réellement à votre application. Si vous utilisez une pompe à cylindrée fixe sans vanne de décharge, le centre bloqué peut causer des problèmes. La pompe s'opposera aux ports bloqués, créant de la chaleur et gaspillant de l'énergie. Un tiroir en J fonctionne mieux avec des pompes à cylindrée variable ou des systèmes dotés d'une capacité de déchargement séparée.
Troisièmement, utilisez la commande manuelle pendant les diagnostics, et non comme méthode de fonctionnement habituelle. Ces broches de remplacement sont là pour le dépannage et la maintenance, et non pour une utilisation quotidienne en production. Des coups répétés sur la commande peuvent endommager le mécanisme au fil du temps.
Quatrièmement, faites attention à la pression et au débit de fonctionnement de votre système. Ce n'est pas parce que le 4WE 10 J peut supporter 350 bars et 160 litres par minute que vous devez le faire fonctionner à ces limites en permanence. Opérer au milieu de l’enveloppe de performances plutôt qu’aux extrêmes prolongera la durée de vie.
Enfin, en cas de panne, ne vous contentez pas d'installer une nouvelle bobine de solénoïde sans rechercher la raison de sa panne. Les bobines ne tombent généralement pas en panne d'elles-mêmes. Ils échouent parce que la bobine est coincée et que la bobine surchauffe, ou à cause de problèmes électriques dans votre système de contrôle. Corrigez la cause profonde, pas seulement le symptôme.
L'essentiel
La valve de commande directionnelle Rexroth 4WE 10 J représente des décennies d'évolution de l'hydraulique industrielle. Ce n'est pas un produit sophistiqué ou de haute technologie par rapport aux normes actuelles, mais il fait son travail de manière fiable lorsqu'il est correctement appliqué et entretenu. Le modèle de bobine J avec centre bloqué vous offre un maintien positif de la charge. La taille NG10 gère un débit et une pression importants. La conception du solénoïde à broche humide équilibre les performances avec un accès pratique à la maintenance.
Si vous concevez un nouveau système hydraulique nécessitant une commande directionnelle avec capacité de maintien, ou si vous remplacez une vanne usée dans un équipement existant, le 4WE 10 J mérite d'être pris en considération. Assurez-vous simplement de spécifier la bonne série (5X pour la production actuelle), la tension solénoïde correcte et le matériau de joint approprié pour votre fluide. Faites attention à la filtration dès le premier jour et vous obtiendrez des années de service fiable grâce à ces vannes.
Comprendre le fonctionnement de votre valve de commande directionnelle et ce dont elle a besoin pour rester en bonne santé n’est pas compliqué. Il suffit de prêter attention aux détails importants : un fluide propre, une tension appropriée, une application correcte et un entretien régulier. Faites-les correctement et le 4WE 10 J permettra à votre système hydraulique de circuler là où il doit aller, quand il le faut.
