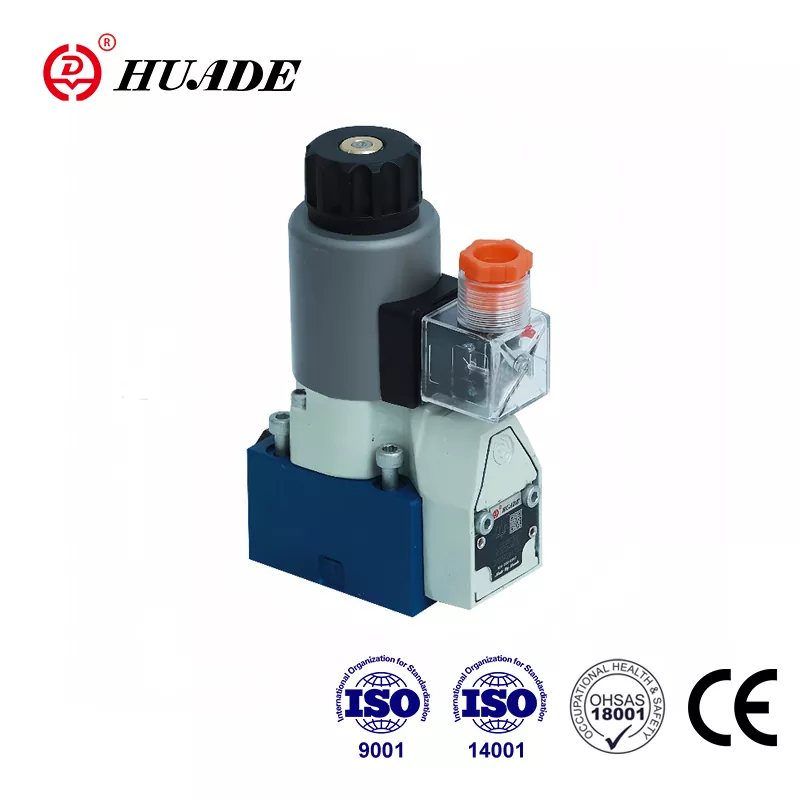

Lorsqu'il s'agit de systèmes hydrauliques nécessitant une fiabilité absolue, le distributeur à clapet M-SEW 6 de Bosch Rexroth s'impose comme un concurrent sérieux. Cette vanne résout un problème que les distributeurs à tiroir traditionnels ne peuvent tout simplement pas résoudre : une isolation complète sans fuite sous haute pression. Si vous travaillez avec des systèmes hydrauliques où même de petites fuites sont importantes, comprendre ce qui différencie le M-SEW 6 pourrait vous éviter d'importants maux de tête à l'avenir.
Qu'est-ce qui différencie une valve à clapet
La valve directionnelle à clapet M-SEW 6 utilise une approche fondamentalement différente de celle de la plupart des valves hydrauliques que vous pourriez rencontrer. Au lieu de pièces métalliques coulissantes qui créent des joints grâce à des tolérances serrées, cette vanne utilise une bille ou un cône durci qui bloque physiquement le débit en s'appuyant sur une surface usinée avec précision. Pensez-y comme à un bouchon de bouteille plutôt qu’à une porte coulissante. Le bouchon de la bouteille crée une étanchéité complète lorsqu'il est enfoncé, tandis qu'une porte coulissante présente toujours un certain espace, quel que soit son ajustement.
Ce choix de conception est extrêmement important dans les applications réelles. Les distributeurs à tiroir traditionnels fuient toujours en interne dans une certaine mesure. Plus les tolérances sont serrées, moins il y a de fuite, mais la fuite ne va jamais à zéro. La valve directionnelle à clapet M-SEW 6 élimine entièrement ce problème grâce à sa conception basée sur un siège. Lorsque l'élément du clapet appuie contre son siège, le débit s'arrête complètement.
Des capacités de pression qui le distinguent
La valve directionnelle à clapet M-SEW 6 gère des pressions allant jusqu'à 630 bars, ce qui correspond à environ 9 150 psi. Pour le contexte, la plupart des vannes de taille D03 standard atteignent un maximum d'environ 350 bars. Cette pression nominale presque doublée n’est pas seulement un chiffre sur une fiche technique. Il représente un engagement technique fondamental en faveur de l'intégrité structurelle qui affecte tout, de l'épaisseur du boîtier aux exigences de montage.
Un fonctionnement à 630 bars crée d'énormes forces essayant de séparer la vanne de sa surface de montage. Une zone de connexion de vanne D03 typique subit plus de 4 000 livres de force de séparation à cette pression. La valve directionnelle à clapet M-SEW 6 gère cela grâce à des exigences de montage spécifiques qui doivent être respectées avec précision. La surface de montage doit être plane à moins de 0,01 mm par 100 mm et une rugosité de surface de Rz 0,8. Les boulons de fixation, M5x45 classe 10,9, doivent être serrés à exactement 8,9 Nm.
Comment fonctionne réellement le M-SEW 6
Le distributeur à clapet M-SEW 6 fonctionne par actionnement direct par solénoïde. Lorsque vous alimentez la bobine, elle génère une force magnétique qui tire l'élément du clapet de son siège, permettant ainsi l'écoulement. Lorsqu'il est hors tension, un ressort de rappel et la pression du système repoussent le clapet sur son siège, bloquant instantanément le débit. Cela confère au distributeur à clapet M-SEW 6 des temps de commutation remarquablement rapides, en particulier lors de la fermeture.
Les vitesses de commutation racontent une histoire importante. Lorsqu'elle fonctionne sur 24 V CC pur, la vanne s'active en 25 à 40 millisecondes et se désexcite en seulement 10 à 15 millisecondes. Ce temps de mise hors tension est exceptionnellement rapide par rapport aux distributeurs à tiroir, ce qui est extrêmement important dans les applications de sécurité. Si quelque chose ne va pas et que vous devez arrêter le flux immédiatement, ces millisecondes supplémentaires pourraient être critiques.
Cependant, si vous faites fonctionner la valve directionnelle à clapet M-SEW 6 sur une tension alternative via un redresseur, les performances changent considérablement. Le temps de mise hors tension augmente jusqu'à 35 à 55 millisecondes car le circuit redresseur est doté de condensateurs de filtrage qui ralentissent la décroissance du courant dans la bobine. Cette réponse trois à quatre fois plus lente peut être acceptable pour certaines applications, mais pour les systèmes d'arrêt d'urgence, le fonctionnement direct en courant continu offre clairement de meilleures performances.
Options de configuration et leur signification
La valve directionnelle à clapet M-SEW 6 est disponible en plusieurs configurations fonctionnelles. Les plus courantes sont les versions 3/2 voies avec les symboles U et C. Le symbole U représente une configuration normalement ouverte où le port P se connecte au port A lorsque la vanne n'est pas sous tension. Le symbole C représente normalement fermé où P à A est bloqué lorsqu'il n'est pas sous tension. Ces configurations 3/2 sont celles où les vannes à clapet brillent vraiment car elles peuvent maintenir une isolation parfaite avec une géométrie simple.
La vanne est également disponible en configurations 4/2 voies avec les symboles D et Y, bien que ceux-ci soient un peu moins courants. La création d'une fonction 4/2 avec des éléments à clapet est mécaniquement plus complexe car vous devez maintenir une isolation sans fuite sur plusieurs ports simultanément. Les compromis de conception deviennent plus difficiles, c'est pourquoi Rexroth met l'accent sur les versions 3/2 dans lesquelles le distributeur à clapet M-SEW 6 peut offrir sa fiabilité et sa capacité de pression maximales.
La capacité de débit atteint au maximum 25 litres par minute. Cela peut sembler faible par rapport à certains distributeurs à tiroir, mais c'est en fait raisonnable pour un distributeur à clapet à commande directe de taille D03. Le solénoïde doit vaincre à la fois la force du ressort et la force de pression agissant sur l'élément du clapet. L'augmentation de la capacité de débit nécessiterait une plus grande surface de clapet, ce qui nécessiterait un solénoïde peu pratique pour un fonctionnement direct.
Structure du code de commande expliquée
La valve directionnelle à clapet M-SEW 6 utilise un code de commande à 16 positions qui spécifie chaque détail technique. Comprendre ce code vous aide à obtenir exactement la vanne dont vous avez besoin. La position 01 spécifie le type de fluide, qui est M pour huile minérale. La position 02 indique s'il s'agit d'une vanne 2 voies, 3 voies ou 4 voies. La position 03 est SEW, confirmant qu'il s'agit d'une vanne à commande directe de type clapet.
La position 04 confirme la taille 6, ce qui correspond à la norme NG6 ou D03. La position 05 est votre sélection de symbole comme U ou C. La position 07 spécifie la pression nominale, soit 420 ou 630 bars. La position 09 gère la tension, G24 étant le 24 V CC standard. Des options telles que G96 et G110 indiquent un fonctionnement sur 110 V ou 120 V AC via rectification.
La position 12 devient importante si vous avez besoin d'une surveillance de position. La valve directionnelle à clapet M-SEW 6 peut être équipée de capteurs inductifs (QMAG24 ou QMBG24) qui confirment la position réelle de la valve. Toutefois, ces options de surveillance ne fonctionnent qu'avec la version 420 bars. Le boîtier plus épais requis pour un fonctionnement à 630 bars ne laisse pas de place pour le montage standard du capteur.
La position 13 vous permet d'ajouter des inserts de papillon ou de clapet anti-retour. Les inserts d'étranglement, désignés B12 à B22, limitent le débit à différents degrés. Lorsque vous utilisez la valve directionnelle à clapet M-SEW 6 à une pression et un débit maximum, ces inserts peuvent empêcher les coups de bélier et la cavitation pendant la commutation. La position 14 spécifie le matériau du joint, soit du NBR standard, soit du FKM (désigné par le suffixe V) pour la compatibilité avec les fluides spéciaux.
Considérations sur la compatibilité des fluides
La valve directionnelle à clapet M-SEW 6 fonctionne avec des huiles minérales standards répondant aux spécifications DIN 51524. Il traite également divers fluides biodégradables et résistants au feu, notamment les types HEES, HEPG, HETG, HFDR et HFDU. Le choix du matériau du joint devient ici critique. Les joints NBR standard fonctionnent bien avec l'huile minérale et fonctionnent de -30°C à +80°C. Si vous utilisez certains esters synthétiques ou fluides polyglycols, vous devez spécifier les joints FKM avec le suffixe V. Les joints FKM ont une plage de température légèrement plus étroite de -20°C à +80°C mais offrent la résistance chimique nécessaire.
Une mauvaise sélection du joint entraîne une dégradation rapide. Les joints NBR gonfleront et se briseront dans certains fluides synthétiques, tandis que les joints FKM peuvent durcir et se fissurer s'ils sont utilisés en dehors de leur plage de température. La documentation de la vanne directionnelle à clapet M-SEW 6 spécifie clairement quel joint fonctionne avec quel fluide, et le respect strict de ces directives n'est pas facultatif.
Conditions d'installation que vous ne pouvez pas ignorer
Le montage correct du distributeur à clapet M-SEW 6 détermine s'il fonctionne comme prévu ou s'il fuit sous pression. La vanne se monte sur un collecteur ou une embase D03/NG6 à l'aide de quatre boulons M5x45. Ces boulons doivent avoir une résistance de classe 10,9 et être serrés à un couple précis de 8,9 Nm. Un sous-couple permet au boîtier de se séparer de la surface de montage sous pression. Un serrage excessif peut déformer la surface de montage, créant des concentrations de contraintes entraînant une défaillance du joint.
Les joints toriques au niveau des ports sont également importants. Le port P utilise un joint torique de 10 x 2 mm tandis que les ports A et B utilisent des joints toriques de 9,25 x 1,78 mm. Ce ne sont pas des tailles arbitraires. Ils sont adaptés aux dimensions des rainures et aux charges de pression attendues. L'utilisation de mauvais joints toriques ou de joints toriques endommagés garantit des fuites qui vont à l'encontre de l'objectif premier du choix d'un distributeur à clapet M-SEW 6.
La bobine solénoïde se fixe avec un contre-écrou serré à 4 Nm. Cela peut sembler moins critique que les boulons de montage principaux, mais un montage desserré du solénoïde provoque des problèmes d'alignement qui augmentent l'entrefer magnétique, réduisant la force et empêchant potentiellement le déplacement complet du clapet. La vanne peut sembler fonctionner mais ne pas s'ouvrir ou se fermer complètement, provoquant des restrictions de débit ou une étanchéité incomplète.
Avantages de la maintenance intégrés à la conception
Un aspect astucieux de la valve directionnelle à clapet M-SEW 6 est la conception de la bobine amovible et rotative. La bobine solénoïde peut être retirée et remplacée sans perturber le boîtier hydraulique sous pression. Cela signifie que vous pouvez effectuer la maintenance électrique sans dépressuriser l’ensemble du système hydraulique. Dans les systèmes à haute pression, la dépressurisation et la repressurisation prennent du temps et sont potentiellement risquées. La possibilité de remplacer une bobine défectueuse sans toucher au circuit hydraulique réduit considérablement les temps d'arrêt.
La bobine tourne à 90 degrés, ce qui facilite le routage des câbles dans des blocs collecteurs serrés. Vous pouvez orienter la connexion électrique pour éviter les interférences avec les composants adjacents. Cette flexibilité rend le distributeur à clapet M-SEW 6 plus facile à intégrer dans des assemblages complexes où l'espace est limité.
La conception du clapet elle-même nécessite moins d'entretien que les distributeurs à tiroir. Il n’existe pas de surfaces de glissement usinées avec précision qui s’usent progressivement et augmentent les fuites. Soit le clapet est étanche, soit il ne le fait pas. Tant que la contamination n'endommage pas les surfaces d'appui, la vanne conserve ses performances sans fuite pratiquement indéfiniment.
Où cette valve a le plus de sens
Le distributeur à clapet M-SEW 6 excelle dans les applications où les charges doivent être maintenues sans dérive pendant des périodes prolongées. Les systèmes de serrage hydrauliques dans les machines-outils représentent un cas d’utilisation parfait. Une fois que la pince se ferme sur une pièce, elle doit rester serrée sans perte de pression pendant l'usinage. Même une petite fuite permettrait à la pince de se desserrer lentement, provoquant potentiellement un déplacement de la pièce pendant les opérations de coupe.
L’isolation des accumulateurs est une autre solution naturelle. Lorsque vous chargez un accumulateur et que vous devez ensuite l'isoler du reste du circuit, une vanne d'isolement qui fuit purge progressivement la pression de l'accumulateur. La valve directionnelle à clapet M-SEW 6 maintient cette pression indéfiniment. Les circuits de sécurité en bénéficient également énormément. Si un système de sécurité dépend de la prévention du débit lorsqu'il est hors tension, une fuite interne à travers un distributeur à tiroir pourrait permettre un mouvement involontaire même lorsque le signal de commande est désactivé.
Les systèmes de test qui doivent maintenir la pression pour détecter les fuites nécessitent des vannes d'isolement sans fuite. Les presses de formage et de forgeage à haute pression fonctionnent à des pressions où les 630 bars du M-SEW 6 deviennent précieux. Les systèmes hydrauliques sous-marins sont confrontés à des exigences de haute pression et de fiabilité sévères, la conception sans fuite de la valve directionnelle à clapet M-SEW 6 offrant des marges de sécurité critiques.
Comparaison avec les options concurrentes
La série D1SE de Parker Hannifin représente la concurrence directe la plus proche de la valve directionnelle à clapet M-SEW 6 dans la gamme de tailles D03. Le D1SE gère des pressions allant jusqu'à 350 bars et débite jusqu'à 20 litres par minute. Il utilise une philosophie de conception à clapet similaire avec des éléments de sièges de type conique. Les temps de commutation sont plus lents, environ 50 ms pour l'activation et 60 ms pour la désexcitation en fonctionnement DC.
La différence de pression entre 350 bars et 630 bars révèle différentes stratégies de marché. Parker oriente le D1SE vers le marché plus large des applications nécessitant une isolation sans fuite à des pressions industrielles normales. Rexroth positionne la valve directionnelle à clapet M-SEW 6 pour le segment haut de gamme où la capacité de pression extrême justifie un coût plus élevé. Les applications qui nécessitent réellement une capacité de 630 bars disposent d'alternatives limitées, ce qui confère à Rexroth une position forte dans ce créneau.
Les temps de commutation plus rapides du M-SEW 6, en particulier le temps de mise hors tension de 10 à 15 ms, offrent un avantage de sécurité tangible dans les scénarios d'arrêt d'urgence. Cette différence de 45 ms entre le M-SEW 6 et le D1SE pourrait déterminer si une machine s'arrête avant de causer des dommages ou des blessures. Pour les applications critiques en matière de sécurité, des temps de réponse plus rapides ne sont pas seulement des fonctionnalités intéressantes, mais aussi des exigences essentielles.
Comprendre les compromis
Choisir un distributeur à clapet M-SEW 6, c'est accepter certaines limitations. La capacité de débit de 25 litres par minute ne satisfera pas les applications nécessitant des débits élevés. Le déséquilibre de pression inhérent à la conception du clapet signifie que le solénoïde travaille plus fort pour ouvrir la vanne contre la pression du système. Les vannes à clapet à commande directe atteignent des limites pratiques autour des plages de débit et de pression atteintes par le M-SEW 6. Aller à une taille beaucoup plus importante nécessiterait une opération pilote, ce qui ajoute de la complexité et des coûts.
Les exigences de précision de montage sont plus strictes que celles des distributeurs à tiroir classiques. Vous ne pouvez pas boulonner le distributeur à clapet M-SEW 6 sur une surface grossièrement usinée et vous attendre à ce qu'il soit étanche à 630 bars. Le collecteur ou la sous-plaque nécessite un usinage approprié pour répondre aux spécifications de planéité et de finition. Cela augmente le coût de l'ensemble du système, mais offre des performances sans fuite qui justifient en premier lieu le choix d'une vanne à clapet.
La limitation de surveillance de position sur la version 630 bars est importante dans les applications nécessitant une vérification de la sécurité fonctionnelle. Si votre analyse de sécurité détermine que vous avez besoin d'un retour de position pour prouver que la vanne est fermée, vous devez accepter la limite de pression de 420 bars. Cela représente un compromis technique fondamental pour lequel Rexroth a choisi de ne pas compromettre l'intégrité structurelle nécessaire à 630 bars afin d'accueillir des capteurs.
Faire le bon choix pour votre application
Si votre application nécessite absolument une fuite interne nulle, la valve directionnelle à clapet M-SEW 6 fait partie de votre liste restreinte. Si vous devez maintenir une pression supérieure à 400 bars, vos options se réduisent considérablement et le M-SEW 6 devient l'un des rares choix viables dans la taille D03. Si une réponse rapide à la mise hors tension est importante pour la sécurité, le temps de commutation de 10 à 15 ms offre de réels avantages. Si vous travaillez avec des fluides biodégradables ou résistants au feu, l'option de joint FKM assure une compatibilité que certaines vannes concurrentes n'offrent pas.
A l'inverse, si vous avez besoin de débits élevés supérieurs à 30 litres par minute, le distributeur à clapet M-SEW 6 ne fonctionnera pas. Si votre application implique des cycles fréquents à débit et pression maximum, vous devez évaluer soigneusement si la vanne reste dans ses limites de performance ou si vous avez besoin d'inserts d'étranglement pour gérer les conditions. Si vous avez besoin d'une fonctionnalité 4/2 avec des exigences de commutation complexes, un distributeur à tiroir peut en fait être plus simple malgré ses caractéristiques de fuite.
Le calcul du coût total de possession favorise la valve directionnelle à clapet M-SEW 6 dans les applications où les temps d'arrêt sont coûteux. La longue durée de vie, l’usure minimale et le remplacement facile des bobines réduisent les coûts de maintenance et les temps d’arrêt du système. Le prix d'achat initial est plus élevé que celui des distributeurs à tiroir standard, mais dans les applications critiques où la fiabilité est importante, ce coût supérieur est rapidement amorti.
Documentation technique et assistance
Bosch Rexroth fournit une documentation technique complète pour la valve directionnelle à clapet M-SEW 6, comprenant des modèles CAO dans plusieurs formats, des dessins dimensionnels complets et des courbes de performances détaillées. La documentation spécifie clairement toutes les exigences d'installation, les spécifications des joints toriques, les valeurs de couple et les informations sur la compatibilité des fluides. Il est essentiel de suivre exactement ces spécifications pour atteindre les performances nominales.
La vanne est conforme aux normes de montage ISO 4401-03-02-0-05 et DIN 24340 Forme A, garantissant la compatibilité avec les collecteurs et embases standard de l'industrie. Cette standardisation réduit le risque d'intégration et fait de la vanne directionnelle à clapet M-SEW 6 un remplacement simple des autres vannes D03 lors de la mise à niveau d'un système pour de meilleures performances en matière de fuite.
Considérations finales
La valve directionnelle à clapet Bosch Rexroth M-SEW 6 représente une solution spécialisée pour les applications exigeantes. Il ne s’agit pas de tout faire pour toutes les applications. Au lieu de cela, il se concentre sur une tâche exceptionnellement bonne : fournir une isolation sans fuite à des pressions allant jusqu'à 630 bars dans un emballage D03 standardisé. L'ingénierie qui rend cela possible nécessite une attention particulière aux détails lors de l'installation et de l'application, mais offre des performances que les distributeurs à tiroir conventionnels ne peuvent tout simplement pas égaler.
Pour les ingénieurs travaillant sur des circuits de maintien de charge, des systèmes de sécurité ou des applications haute pression, comprendre ce qu'offre la valve directionnelle à clapet M-SEW 6 permet de faire des sélections de composants éclairées. Les capacités de la vanne s'alignent sur des exigences spécifiques là où ses atouts comptent le plus. Le choisir pour la bonne application offre des performances fiables et sans fuite qui justifient son positionnement haut de gamme sur le marché.
