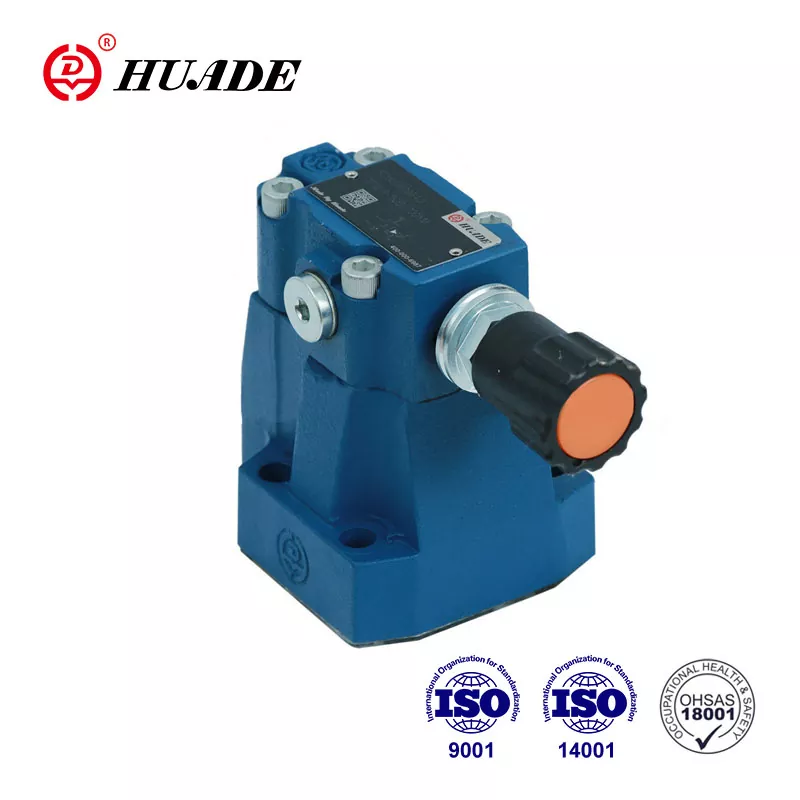

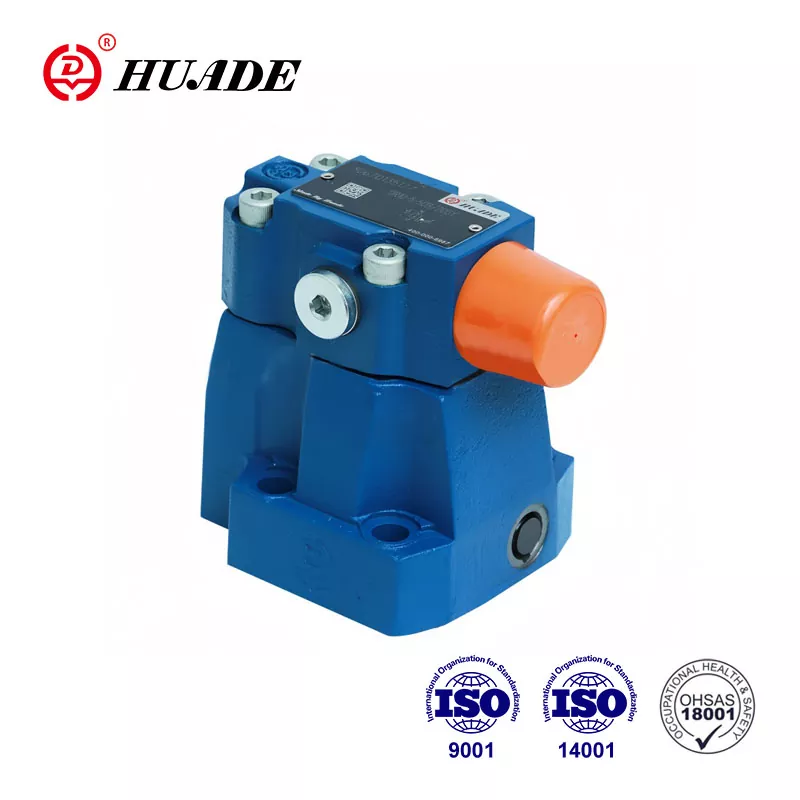

Le réducteur de pression de type DR 20 est utilisé pour contrôler la pression. En introduisant la technologie avancée de Rexroth et les équipements de fabrication les plus avancés du monde entier, les réducteurs de pression Huade® sont de bonne qualité et à bas prix. Huade est une marque nationale chinoise bien connue et ses produits sont largement utilisés dans de nombreux domaines tels que les machines d'ingénierie, la conservation de l'eau, les machines-outils, le pétrole et la pétrochimie, etc.
|
Pression d'entrée, port B (MPa) |
jusqu'à 31,5 |
|||
|
Pression de sortie, port A (MPa) |
jusqu'à 5,0, 10,0, 20,0, 31,5 |
|||
|
Contre-pression, port Y (MPa) |
jusqu'à 31,5 |
|||
|
Débit max. (montage sur embase) (L/min) |
DR10 |
DR20 |
||
|
150 |
300 |
|||
|
Max. débit (Raccords filetés) (L/min) |
DR10 |
DR15 |
DR20 |
DR25 |
|
150 |
300 |
300 |
400 |
|
|
Fluide |
Huile minérale (pour joint NBR) ou |
|||
|
Plage de température du fluide (℃) |
-30 à +80 |
|||
|
Plage de viscosité (mm²/s) |
10 à 800 |
|||
|
Chercheur de contamination |
Degré maximum admissible de |
|||
|
Courbes caractéristiques (mesurées à v=41mm2/s et t=50℃) |
||||
Caractéristiques:
▶ Montage sur embase
▶ Pour raccords filetés
▶ Pour montage sur collecteur
▶ 4 éléments de réglage :
. Bouton rotatif
. Manchon avec six pans et capuchon de protection,
. Bouton rotatif verrouillable avec échelle
. Bouton rotatif avec échelle
▶ Clapet anti-retour à 4 réglages de pression en option (uniquement pour vanne pour montage sur embase)
Application:
Le réducteur de pression pilote DR 20 sert à réduire la pression dans le système.
Les réducteurs de pression de type DR 20 sont des réducteurs de pression pilotés, commandés depuis le circuit secondaire. Ils se composent essentiellement d'un distributeur principal (1) avec insert de tiroir principal (3) et d'un distributeur pilote (2) avec élément de réglage de la pression.
Au repos, les vannes sont ouvertes, le fluide peut passer librement du port B au port A via l'insert du tiroir principal (3).
La pression présente dans le port A agit sur la face inférieure du tiroir principal. En même temps, une pression s'exerce sur la bille (6) dans la vanne pilote (2) via l'orifice (4) du côté chargé par ressort du piston principal (3) et via l'orifice (5). De même, il agit sur la bille (6) via l'orifice (7), la conduite de commande (8), le clapet anti-retour (9) et l'orifice (10). Selon le réglage du ressort (11), la pression s'accumule devant la bille (6), dans l'orifice (5) et dans la chambre du ressort (12), maintenant le piston de commande (13) dans le
poste ouvert. Le fluide peut s'écouler librement de l'orifice B à l'orifice A via l'insert du tiroir principal (3), jusqu'à ce que la pression dans l'orifice A dépasse la valeur réglée au ressort (11) et ouvre la bille (6).
le piston (13) se déplace en position de fermeture.
La pression réduite souhaitée est atteinte lorsqu'un équilibre entre la pression dans l'orifice A et la pression réglée au ressort (11) est atteint. La vidange de l'huile de pilotage de la chambre à ressort (14) vers le réservoir s'effectue de l'extérieur via la conduite de commande (15).
Un retour libre du port A vers B peut être obtenu en installant un clapet anti-retour en option (16).
Un raccord manomètre (17) permet de surveiller la pression réduite dans l'orifice A.
structure du montage sur embase type DR 20...50B
Symboles de DR ...50B
