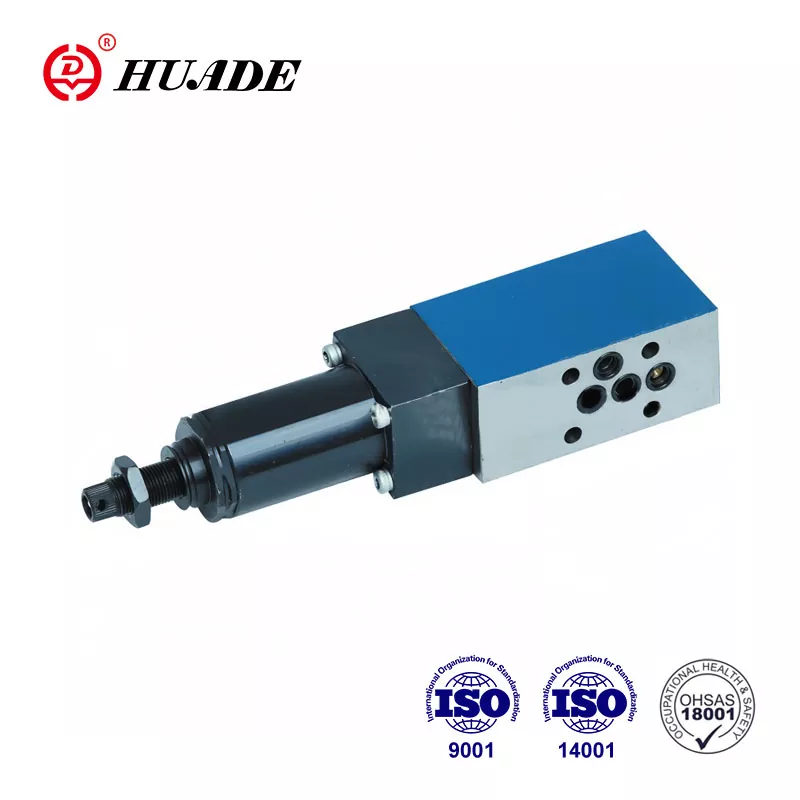

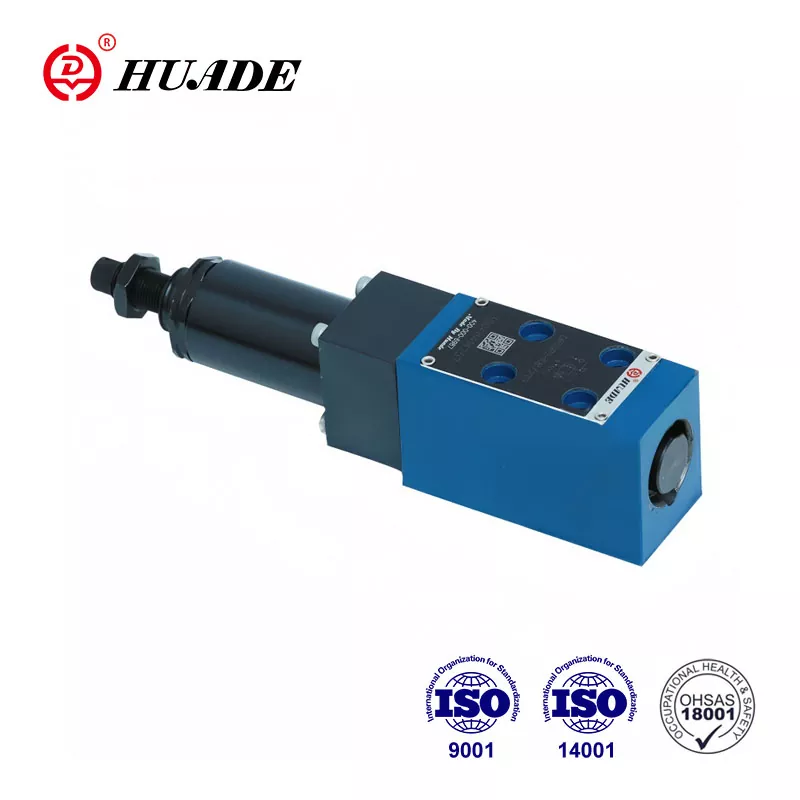

Le réducteur de pression DR 5 DP est utilisé pour contrôler la pression dans le système hydraulique. Grâce à l'introduction de la technologie Rexroth, les réducteurs de pression de la série Huade® DR 5 DP peuvent remplacer le même type de Rexroth. Huade Hydraulic dispose d'un système de tests stricts pour garantir la haute qualité de ses produits. La série de vannes de régulation de pression est largement utilisée dans les systèmes hydrauliques marins.
|
Pression de fonctionnement maximale (Port P) (MPa) |
jusqu'à 31,5 |
|
Max. pression secondaire (Port A) (MPa) |
jusqu'à 21,0 ; sans clapet anti-retour jusqu'à 31,5 |
|
Contre-pression maximale (Ports T(Y)) (MPa) |
jusqu'à 6,0 |
|
Débit maximum (L/min) |
jusqu'à 15 |
|
Fluide sous pression Huile minérale |
Huile minérale (pour joint NBR) ou ester de phosphate (pour joint FPM) |
|
Plage de viscosité (mm²/s) |
10~800 |
|
Plage de température du fluide sous pression (℃) |
-30 à +80 |
|
Degré de contamination (euh) |
Le degré de contamination maximum autorisé du fluide est conforme à la norme NAS 1638 classe 9. |
|
Poids (kg) |
environ 1,0 |
Caractéristiques:
▶ Montage sur embase
▶ 5 niveaux de pression
▶ 4 éléments de réglage
. Bouton rotatif
. Vis de réglage avec six pans et capuchon de protection,
. Bouton rotatif verrouillable avec échelle
. Bouton rotatif avec échelle
▶ Clapet anti-retour, en option
▶ Schéma de raccordement selon DIN 24 340, forme D, ISO 5781 et CETOP - RP 121H
Application:
Le réducteur de pression DR 5 DP est utilisé pour réduire la pression du système.
Le type de vanne DR5 DP est un réducteur de pression à 3 voies à commande directe avec une fonction de décompression du côté secondaire.
La pression secondaire est réglée par l'élément de réglage de la pression (4). Au repos, la vanne est normalement ouverte et le fluide sous pression peut s'écouler sans entrave de l'orifice P à l'orifice A. La pression dans l'orifice A est en même temps, via la conduite de commande (6), présente au niveau du tiroir opposé à l'orifice de compression. printemps(3). Lorsque la pression dans l'orifice A dépasse le niveau de pression réglé au niveau du ressort de compression (3), le tiroir de commande (2) se met en position de commande et maintient la pression réglée dans l'orifice A constante.
L'huile de commande et de pilotage est prélevée du port A via la conduite de commande (6).
Si la pression dans l'orifice A augmente encore en raison de forces externes sur l'actionneur, le tiroir de commande (2) se déplace encore plus vers le ressort de compression (3).
Cela provoque l'ouverture d'un chemin d'écoulement au port A via la plage de commande (8) sur le tiroir de commande (2) vers le réservoir. Une quantité suffisante de fluide sous pression s'écoule ensuite vers le réservoir pour empêcher toute augmentation supplémentaire de la pression.
La chambre à ressort est toujours vidangée vers le réservoir à l'extérieur via le port T(Y).
Pour un retour libre du port A au port P, un clapet anti-retour (5) en option peut être installé.
structure du DR 5 DP 3 10B
Symboles du DR 5 DP
