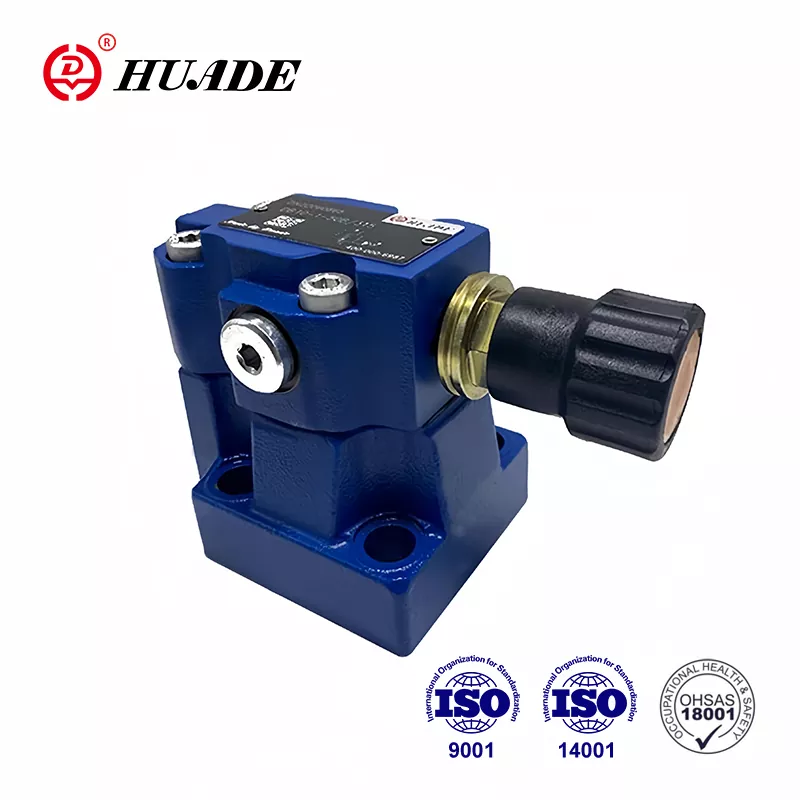

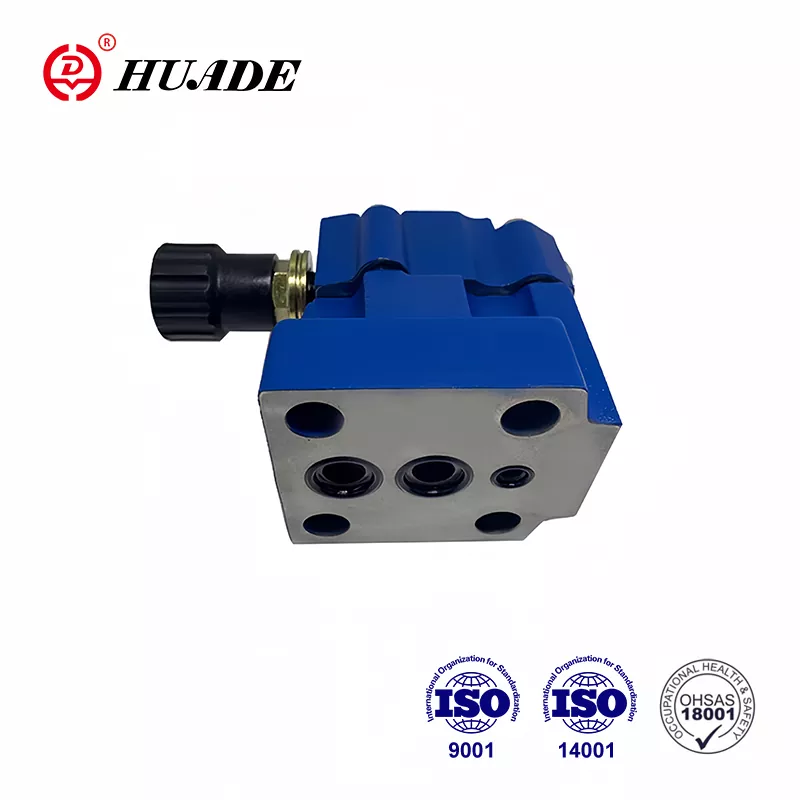

Soupape de surpression DB 20

Par rapport à d'autres produits similaires, les soupapes de surpression Huade® sont plus avancées en termes de technologie et plus durables dans ce domaine. Les vannes de type DB 20 peuvent remplacer le DB 20 proposé par Rexroth. L'usine s'engage à fournir à ses clients des vannes de pression hydrauliques stables et de haute qualité. Elle a introduit plus de 750 équipements de production avancés du monde entier. L'usine a passé les normes ISO9001, ISO14001 et OH SAS18001. Les vannes hydrauliques Huade® sont relativement bon marché par rapport aux marques de renommée mondiale. En raison de sa haute qualité et de son prix bas, Huade Hydraulic a attiré de nombreux clients au pays et à l'étranger et a gagné la large reconnaissance des consommateurs.

Paramètre de produit de la soupape de surpression DB 20

Caractéristique du produit et application de la soupape de surpression DB 20

Caractéristiques:

▶ Montage sur embase

▶ Schéma de raccordement selon DIN 24 340, forme E, ISO 6264 et CETOP - RP 121H

▶ Raccordement des tuyaux

▶ Insérer la connexion

▶ Trois éléments de réglage :

. Bouton rotatif

. Hex. vis à tête avec capuchon de protection

. Bouton rotatif verrouillable avec échelle

▶ Déchargement actionné par solénoïde via un distributeur à tiroir directionnel intégré

Fonction, section et symboles de la soupape de surpression DB 20

Général

Les soupapes de pression de type DB sont des soupapes de surpression pilotées.

Ils sont utilisés pour limiter la pression de commande.

Les soupapes de surpression (DB) se composent principalement d'une soupape principale (1) avec un ensemble tiroir principal (3) et d'une soupape pilotée (2) avec élément de réglage de la pression.

Soupape de surpression type DB

La pression présente dans l'orifice A agit sur le tiroir principal (3). En même temps, une pression est appliquée via les conduites de commande (6) et (7), qui sont équipées d'orifices (4) et (5), du côté chargé par ressort du tiroir principal (3) et au niveau de la bille (8). ) dans la vanne pilote (2). Si la pression dans l'orifice A dépasse la pression réglée sur le ressort (9), la bille (8) s'ouvre contre le ressort (9).

Le signal pour cela arrive en interne via les conduites de commande (10) et (6) du port A. Le fluide sous pression du côté chargé par ressort du tiroir principal (3) s'écoule maintenant via la conduite de commande (7), l'orifice d'orifice (11 ) et la bille (8) dans la chambre à ressort (12). Dans le type DB...50B/..., il circule en interne via la conduite de commande (13) vers le réservoir, ou dans le type DB..50/..Y..en externe via la conduite de commande (14). En raison des orifices (4) et (5), une chute de pression se produit au niveau du tiroir principal (3), la connexion du port A au port B est ouverte. Le fluide sous pression s'écoule désormais du port A vers le port B tout en maintenant la pression de service réglée.

La soupape de surpression peut être déchargée ou commutée sur une pression différente (deuxième étage de pression) via le port "X" (15).

structure du DB...50B

Symbole du DB...50B

Avis

1. Le liquide doit être filtré. La finesse minimale du filtre est de 20 ㎛.

2. Le réservoir doit être hermétique et un filtre à air doit être installé à l'entrée d'air.

3. Produits sans sous-plaque à la sortie de l'usine, si besoin, veuillez commander spécialement.

4. Les vis de fixation de la valve doivent être de niveau haute intensité (classe 10.9). Veuillez les sélectionner et les utiliser en fonction des paramètres répertoriés dans le livre d'échantillons.

5. La rugosité de la surface liée à la vanne est requise, la rugosité de la surface est de 0,8.

6. La finition de surface de la pièce d'accouplement doit être de 0,01/100 mm.
