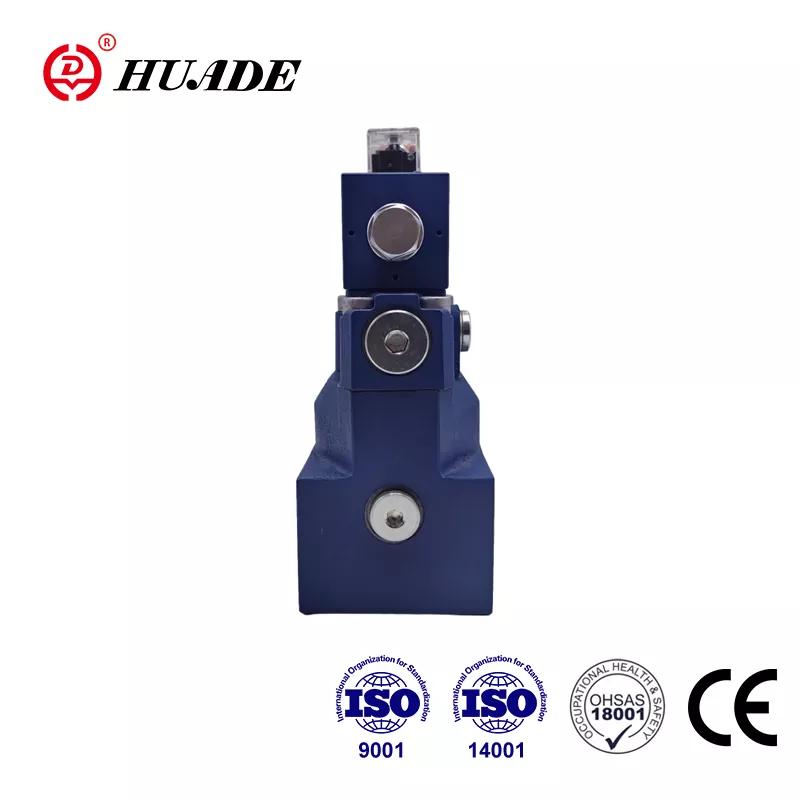

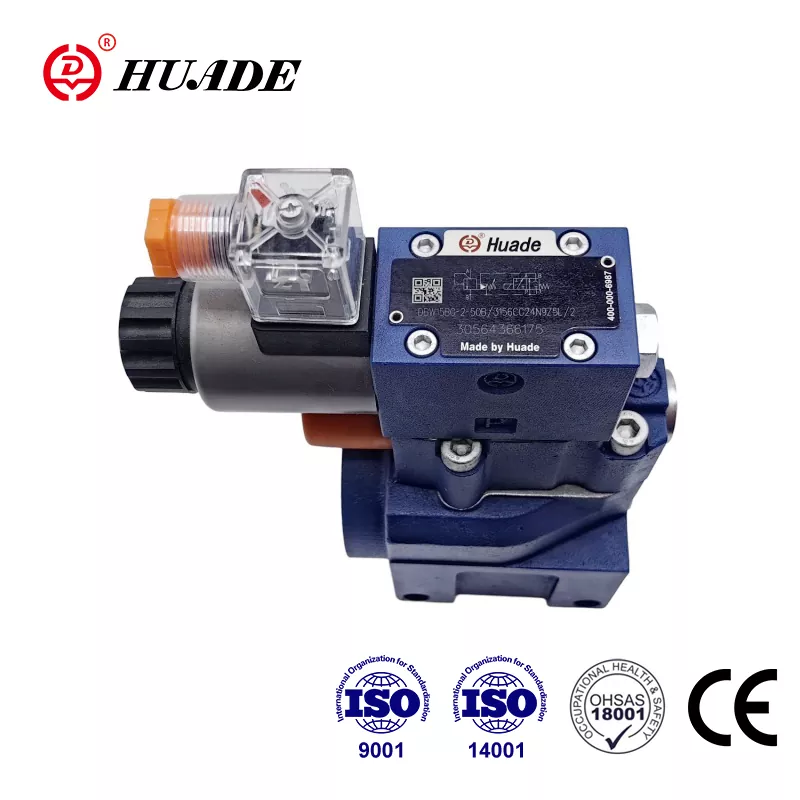

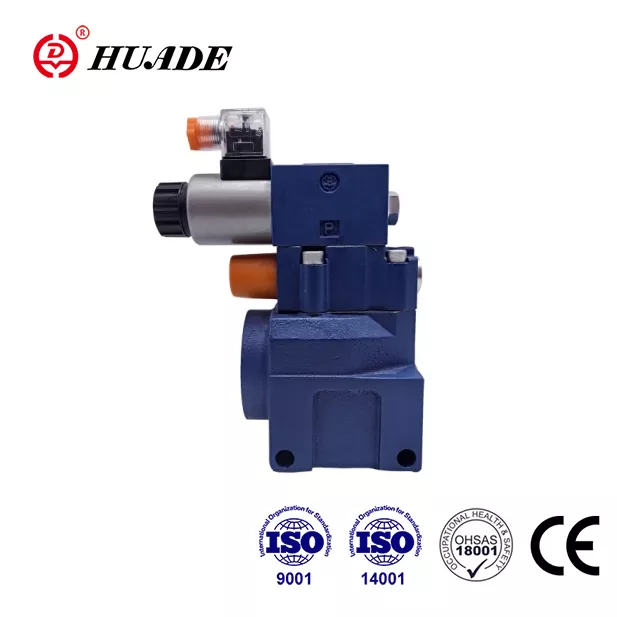

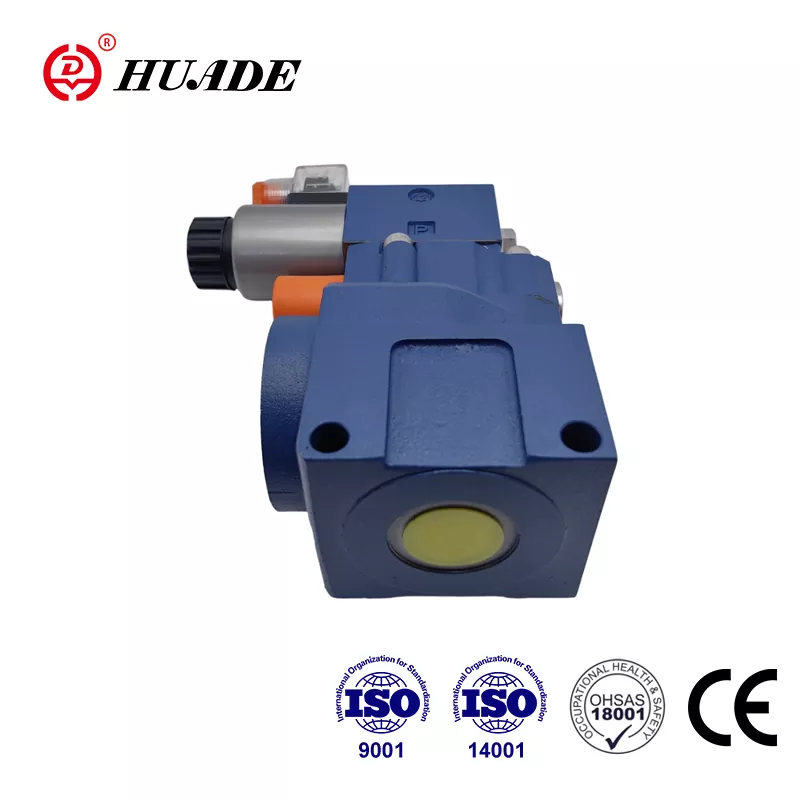

Soupape de surpression DBW 20

Huade Hydraulic propose souvent des vannes hydrauliques d'une qualité similaire à celle des marques de première ligne, mais à des prix plus abordables. La soupape de surpression DBW 20 peut égaler Rexroth en termes de performances et de paramètres. La raison en est que Huade Hydraulic a introduit la technologie de pointe de Rexroth grâce à deux coopérations à long terme avec Rexroth. En tant que fabricant doté d'une force considérable dans le domaine de la transmission et du contrôle hydrauliques, Huade Hydraulic accorde plus d'attention au caractère pratique de ses soupapes de pression et est favorisé par le marché. Toutes les branches de l'entreprise ont passé ISO9001, ISO14001 et OH SAS18001. Huade® est une marque nationale célèbre en Chine en raison de la qualité fiable et des performances stables de ses produits.

Paramètre de produit de la soupape de surpression DBW 20

Caractéristique du produit et application de la soupape de surpression DBW 20

Caractéristiques:

▶ Montage sur embase

▶ Schéma de raccordement selon DIN 24 340, forme E, ISO 6264 et CETOP - RP 121H

▶ Raccordement des tuyaux

▶ Insérer la connexion

▶ Trois éléments de réglage :

. Bouton rotatif

. Hex. vis à tête avec capuchon de protection

. Bouton rotatif verrouillable avec échelle

▶ Déchargement actionné par solénoïde via un distributeur à tiroir directionnel intégré

Application:

La fonction principale des limiteurs de pression DBW 20 est de limiter et d'actionner le déchargement de la pression de commande par solénoïde.

Section et symboles de la soupape de surpression DBW 20

Général

Les limiteurs de pression pilotés DBW se composent principalement d'un distributeur principal (1) avec tiroir principal (3) et d'un distributeur piloté (2) avec élément de réglage de la pression.

Soupape de surpression type DB

La pression présente dans l'orifice A agit sur le tiroir principal (3). En même temps, une pression est appliquée via les conduites de commande (6) et (7), qui sont équipées d'orifices (4) et (5), du côté chargé par ressort du tiroir principal (3) et au niveau de la bille (8). ) dans la vanne pilote (2). Si la pression dans l'orifice A dépasse la pression réglée sur le ressort (9), la bille (8) s'ouvre contre le ressort (9).

Le signal pour cela arrive en interne via les conduites de commande (10) et (6) du port A. Le fluide sous pression du côté chargé par ressort du tiroir principal (3) s'écoule maintenant via la conduite de commande (7), l'orifice d'orifice (11 ) et la bille (8) dans la chambre à ressort (12). En raison des orifices (4) et (5), une chute de pression se produit au niveau du tiroir principal (3), la connexion du port A au port B est ouverte. Le fluide sous pression s'écoule désormais du port A vers le port B tout en maintenant la pression de service réglée.

La soupape de surpression peut être déchargée ou commutée sur une pression différente (deuxième étage de pression) via le port "X" (15).

Soupape de surpression type DBW

La fonction de cette vanne est fondamentalement la même que celle de la vanne de type DB.

Le déchargement au niveau du tiroir principal (3) est cependant réalisé en actionnant la valve directionnelle intégrée (16).

structure du DBW...50B

Symbole de DBW...50B

Avis

1. Le liquide doit être filtré. La finesse minimale du filtre est de 20 ㎛.

2. Le réservoir doit être hermétique et un filtre à air doit être installé à l'entrée d'air.

3. Produits sans sous-plaque à la sortie de l'usine, si besoin, veuillez commander spécialement.

4. Les vis de fixation de la valve doivent être de niveau haute intensité (classe 10.9). Veuillez les sélectionner et les utiliser en fonction des paramètres répertoriés dans le livre d'échantillons.

5. La rugosité de la surface liée à la vanne est requise, la rugosité de la surface est de 0,8.

6. La finition de surface de la pièce d'accouplement doit être de 0,01/100 mm.
