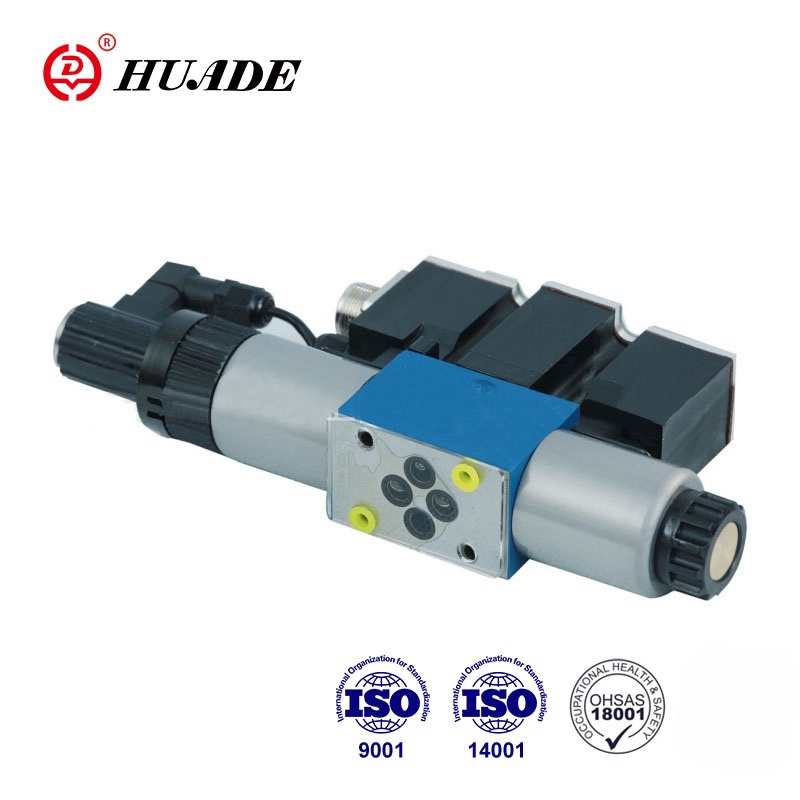

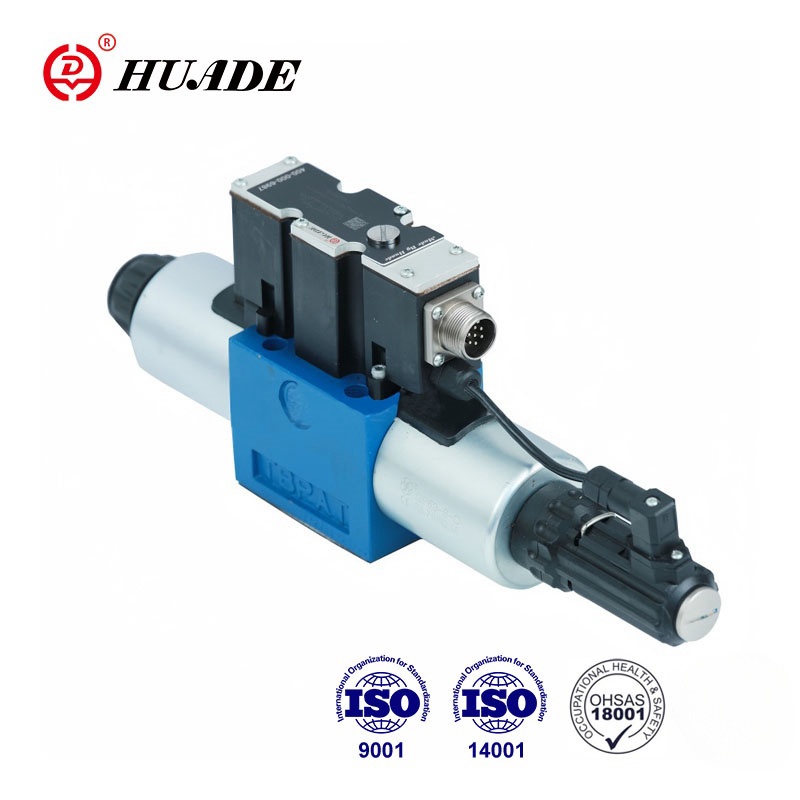

Cette vanne 4WREE-2X est une vanne directionnelle proportionnelle à action directe actionnée par un solénoïde proportionnel pour contrôler le débit et la direction d'écoulement du fluide hydraulique. Le contrôle de l'électro-aimant peut être réalisé grâce à l'amplificateur intégré. Les performances du produit sont compatibles avec la série 4WREE-2X de Rexroth.
| Hydraulique | |||
| Taille | 6 | 10 | |
| Pression de service | Ports A, P, B | 31.5 | 31.5 |
| Port T | 21 | 21 | |
| Débit nominal Qvnom à △ P=1MPa(L/min) | 8, 16, 32 | 25, 50, 75 | |
| Max. débit admissible (L/min) | 80 | 180 | |
| Degré de contamination (μm) | ≤20 (recommander 10) | ||
| Hystérèse(%) | ≤0,1 | ||
| Plage d'inversion (%) | ≤0,05 | ||
| Sensibilité de la réponse (%) | ≤0,05 | ||
| Fluide sous pression | Huiles minérales, ester de phosphate | ||
| Plage de viscosité mm2/S | 20 à 380 | ||
| Plage de température ambiante (℃) | 4WRE | -20 à +70 | |
| 4WREE | -20 à +50 | ||
| Poids (kg) | 4WRE | 2.2 | 6.3 |
| 4WREE | 2.4 | 6.5 | |
| Électrique (électronique intégrée) | |||
| Taille | 6 | 10 | |
| Type de fourniture | CC | CC | |
| Tension nominale (V) | 24 | ||
| Courant nominal du solénoïde (A) | 2.5 | ||
| Résistance de la bobine du solénoïde (Ω) | Résistance de bobine à 20℃) | 2.7 | 3.7 |
| 4.05 | 5.55 | ||
| Devoir | 100% | ||
| Température maximale de la bobine (℃) | à 150 | ||
| Isolation selon DIN40050 | IP65 | ||
| Données techniques de l'amplificateur associé | |||
| Amplificateur associé | 4WRE | HD-VT-VRPA2-.-1X/ | HD-VT-VRPA2-.-1X/ |
| 4WREE | HD-VT-4WREE6-2X | HD-VT-4WREE10-2X | |
| Tension d'alimentation | Tension nominale VCC | 24 | |
| Valeur limite inférieure V | 19.4 | ||
| Valeur limite supérieure V | 35 | ||
| Puissance de l'amplificateur | Imax A | <2 | |
| Courant d'impulsion A | 3 | ||
Caractéristiques:
▶Valve proportionnelle à commande directe pour le contrôle de la direction et de l'ampleur d'un débit
▶Pour montage sur embase
▶Retour de position électrique
▶Bobine de commande centrée sur ressort
▶Type 4WREE, électronique de vanne intégrée avec interface A1 ou F1
▶L'actionnement se fait par solénoïdes proportionnels avec filetage central et bobine amovible
▶Valve et commande électronique d'une seule source
Application:
La vanne proportionnelle 4WREE-2X peut être utilisée dans divers domaines tels que les machines-outils, l'industrie légère, la métallurgie, les mines, l'aérospatiale, etc.
Les valves proportionnelles 4/2 et 4/3 sont des composants à commande directe de conception de montage sur embase.
Ils sont actionnés par des solénoïdes proportionnels à filetage central et bobine amovible. Les solénoïdes sont commandés en option par une électronique de commande intégrée.
Description fonctionnelle :
Les solénoïdes (5 et 6) étant hors tension, le tiroir de commande (2) est maintenu en position centrale par les ressorts de compression (3 et 4).
Commande directe du tiroir de commande (2) en alimentant l'un des solénoïdes proportionnels, par ex. commande du solénoïde "b" (6)
→Déplacement du tiroir de commande (2) vers la gauche proportionnellement au signal électrique d'entrée
→Connexion de P à A et de B à T via des sections transversales de type orifice avec des caractéristiques de débit progressives
Mise hors tension du solénoïde(6)
→Le tiroir de commande (2) est ramené en position centrale via le ressort de compression (3)
HD-4WREE...A-2X
A l'état hors tension, le tiroir (2) est maintenu en position centrale mécanique par les ressorts de rappel du solénoïde. Ceci, pour le symbole du tiroir "V", ne concerne pas la position centrale hydraulique ! Lorsque le circuit de commande en boucle fermée de la vanne électrique est fermé, le tiroir est positionné en position centrale hydraulique.
Conception:
La vanne se compose essentiellement de :
• Boîtier (1) avec face de montage
• Tiroir de commande(2) avec ressorts de compression(3 et 4)
• Solénoïdes (5 et 6) avec filetage central
• Transducteur de position (7)
• Électronique de commande intégrée en option (8)
•Le réglage mécanique du point zéro (9) est accessible via la Pg 13.5 et le point zéro électrique est accessible via la Pg 7(10)(type 4WREE)
Symbole de la vanne directionnelle proportionnelle 4WREE-2X
