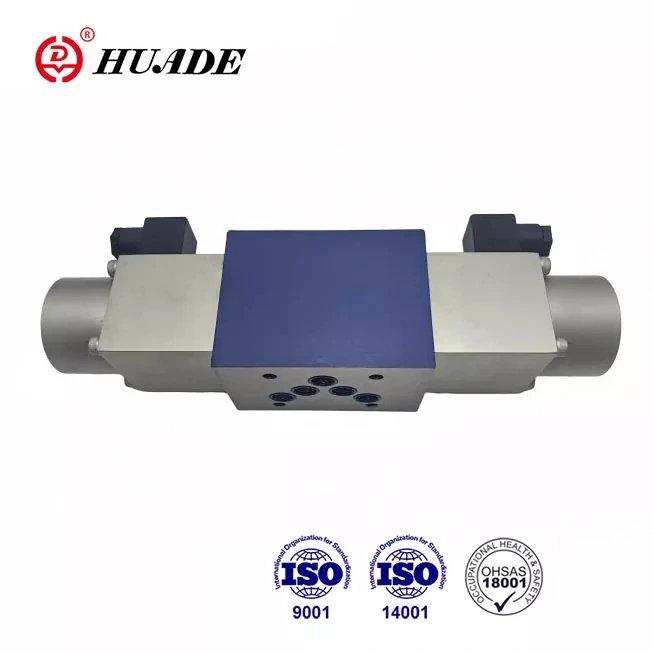

Les distributeurs directionnels de type 4WRA sont actionnés directement via des solénoïdes proportionnels. Ils sont largement utilisés dans divers environnements hydrauliques industriels qui nécessitent un contrôle de la direction et du débit. Grâce à deux collaborations à long terme, les vannes proportionnelles Huade® peuvent égaler les mêmes produits proposés par Rexroth en termes de performances. Le prix de ce produit est relativement inférieur.
|
Données hydrauliques |
|||
|
Taille |
6 |
10 |
|
|
Pression de fonctionnement (Mpa) |
ports A, B, P |
31.5 |
31.5 |
|
port T |
16 |
16 |
|
|
Débit (L/min) |
43 |
95 |
|
|
Degré de contamination |
≤ 20 (recommandé ≤10) |
||
|
Hystérésis (%) |
<6 |
<5 |
|
|
Répétabilité (%) |
<3 |
<2 |
|
|
Réponse en fréquence (-3 dB, signal ± 100 %) (Hz) |
6 |
4 |
|
|
Fluide sous pression |
Huile minérale (pour joint NBR), ester phosphaté (pour joint FPM) |
||
|
Plage de viscosité (mm²/s) |
3,8 à 380 |
||
|
Plage de température du fluide sous pression (℃) |
-30 à +80 |
||
|
Poids (kg) |
Vanne avec un solénoïde |
1.75 |
5.9 |
|
Vanne à deux solénoïdes |
2.5 |
7.5 |
|
|
Données électriques |
|||
|
Taille |
6 |
10 |
|
|
Type de tension |
Tension continue |
Tension continue |
|
|
Tension nominale (V) |
24V |
||
|
Courant maximum par solénoïde (A) |
1.5 |
||
|
Bobine solénoïde |
Valeur froide à 20℃ |
5.4 |
10 |
|
Valeur max. chaude |
8.1 |
15 |
|
|
Température ambiante ℃ |
jusqu'à +50 |
||
|
Température de la bobine ℃ |
jusqu'à +150 |
||
|
Isolation de la vanne selon DIN 40 050 |
IP65 |
||
|
Amplificateur associé (redresseur 24 V de type pont) |
VT-3013S30 |
VT-3014S30 |
|
Caractéristiques:
▶ Vanne proportionnelle à action directe pour contrôler la direction et le débit volumique d'un fluide hydraulique
▶ Pour montage sur embase
▶ Pour le contrôle en boucle ouverte du sens et du débit d'un fluide hydraulique
▶ Bobine de commande centrée sur ressort
▶ Faible chute de pression sur les terrains de contrôle
▶ Vanne et commande électronique d'un seul fournisseur
Application:
Les vannes de régulation directionnelles de type 4WRA sont utilisées pour contrôler la direction et la quantité d'un débit.
Les distributeurs de type 4WRA se composent essentiellement du boîtier (1), du tiroir de commande (3), d'un ou deux ressorts de rappel (2) et en plus d'un ou deux solénoïdes proportionnels (5).
Types 4WRA 6......10B/..... et 4WRA 10......10B/.....(vanne 3 positions)
Si les solénoïdes ne sont pas activés, le tiroir de commande (3) est maintenu en position neutre au moyen des ressorts de rappel (2). L'actionnement du tiroir de commande (3) s'effectue directement via l'électroaimant proportionnel (5). Si, par exemple, le solénoïde « A » est excité, il poussera le tiroir de commande (3) vers la droite proportionnellement au signal électrique. Les connexions se font alors de P vers B et de A vers T.
De cette façon, le tiroir de commande (3) provoque l'ouverture progressive des rainures en forme de V pour permettre l'écoulement. Lorsque le solénoïde proportionnel (5) est hors tension, le tiroir de commande (3) est ramené en position centrale par le ressort de rappel. (2).
Structure de la vanne directionnelle proportionnelle 4WRA
Types 4WRA ...A...10B et 4WRA ...B...10B (vanne 2 positions)
La fonction de cette vanne est la même que celle de la vanne de type 4WRA. Mais il s'agit d'une vanne directionnelle à 2 positions avec un seul
solénoïde proportionnel
Le type 4WRA adopte un montage sur plaque, un centre de ressort et une faible chute de pression sur les plages de contrôle.
Ils sont souvent utilisés dans les machines, l'industrie légère, la métallurgie, les mines, les vols spatiaux et d'autres domaines.
Structure des distributeurs proportionnels 4WRA...A... et 4WRA...B...
Symbole de la vanne proportionnelle 4WRA
