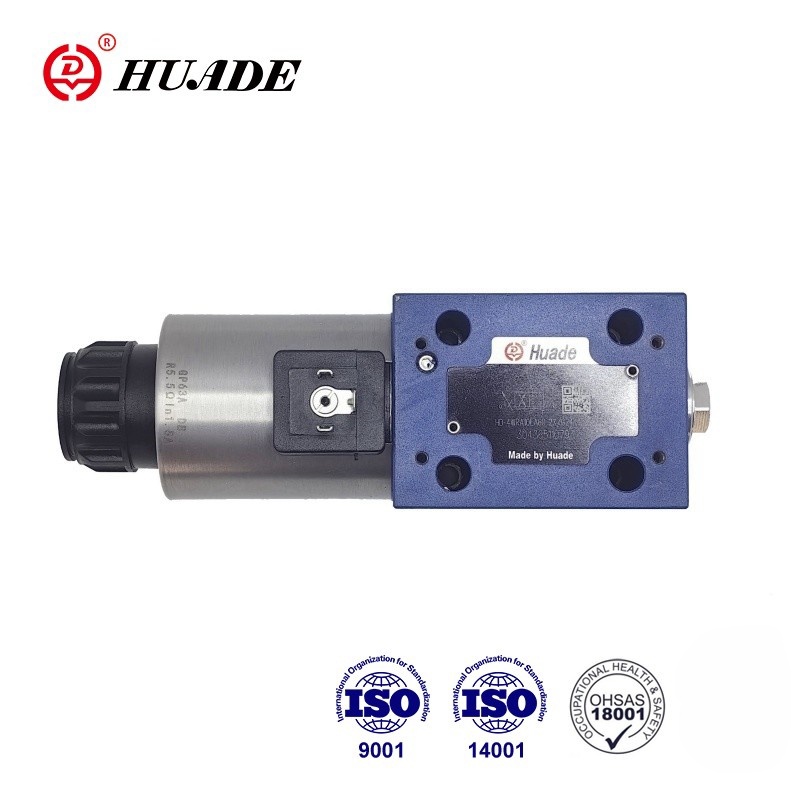

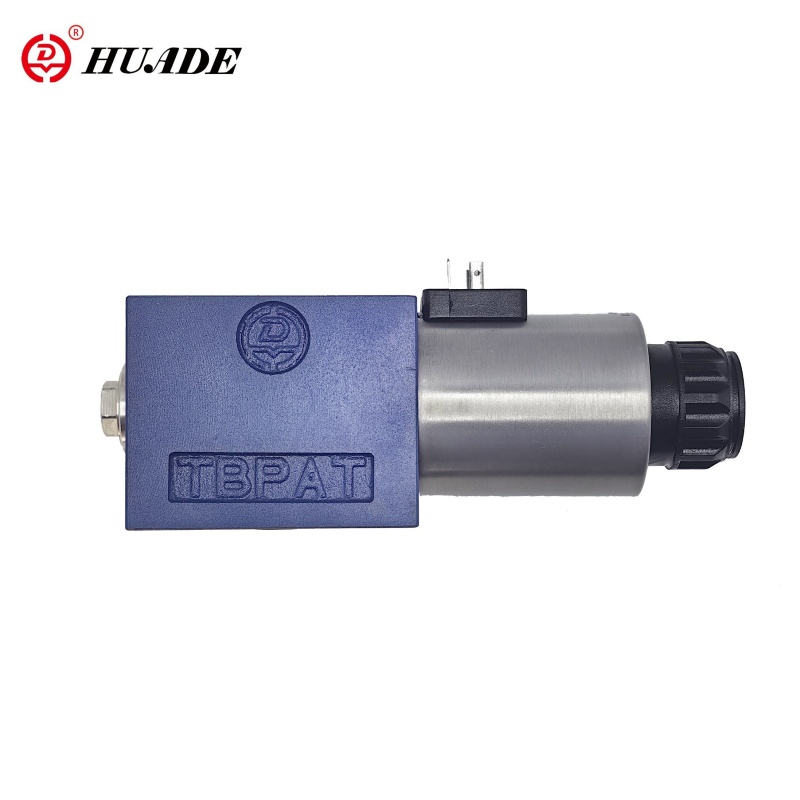

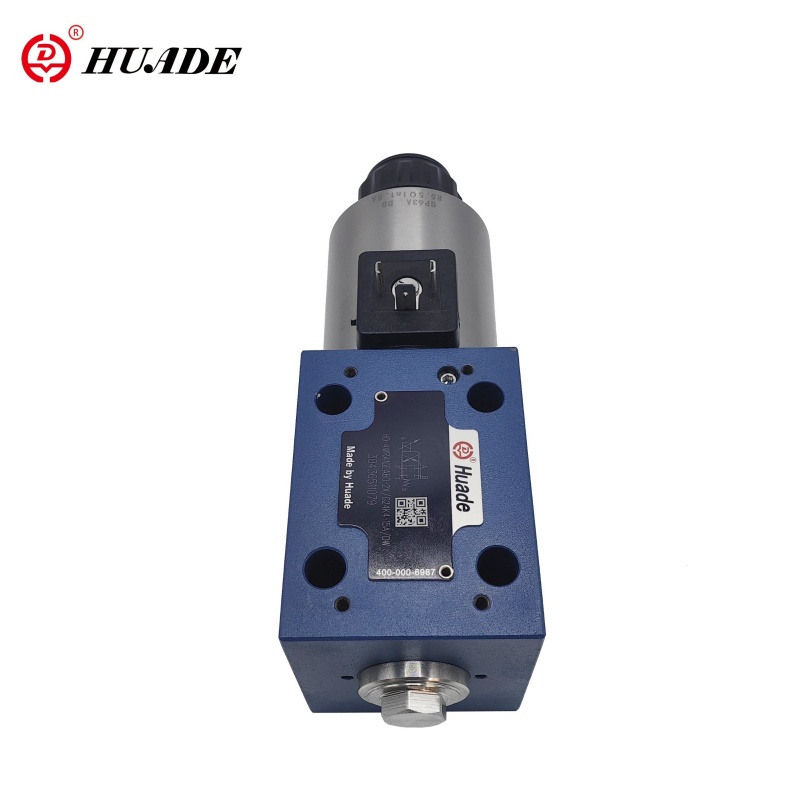

Les distributeurs proportionnels 4/2 et 4/3 voies sont conçus comme composants à commande directe pour montage sur embase. Ils sont actionnés au moyen d'électrovannes proportionnelles à filetage central et bobine amovible. Les solénoïdes sont commandés soit par une électronique de commande externe (type WRA), soit par une électronique de commande intégrée (type WRAE). Les performances du 4WRA 10 EA60-2X peuvent égaler celles de Rexroth grâce à deux coopérations à long terme.
| Hydraulique | |||
| Type de vanne | HD-WRA | HD-WRAE | |
| Pression de fonctionnement (MPa) | Ports A, P, B | 31.5 | 31.5 |
| Port T | 21 | 21 | |
| Débit nominal qv nom à △ P=1MPa | NS6 (L/min) | 7、15 et 26 | |
| NS10 (L/min) | 30 et 60 | ||
| Degré de contamination (μm) | ≤20 | ||
| Hystérèse(%) | ≤5 | ||
| Erreur d'inversion (%) | ≤1 | ||
| Sensibilité de la réponse (%) | ≤0,5 | ||
| Fluide sous pression | Huile minérale ou ester de phosphate | ||
| Plage de viscosité | 20~380 | ||
| Plage de température ambiante (℃) | -20 à +80 | -20 à +50 | |
| Poids (kg) | NS6 | 2 | 2.2 |
| NS10 | 6.6 | 6.8 | |
| Électrique | |||
| Électrique, solénoïde | |||
| Type de vanne | HD-WRA | HD-WRAE | |
| Type de tension | CC | ||
| Contrôlé en tension (V) | ±10 | ||
| Courant maximum par solénoïde (A) | 2.5 | ||
| Résistance de la bobine du solénoïde (Ω) | Valeur froide à 20 ℃ | 2 | |
| Max. valeur chaleureuse | 3 | ||
| Devoir | 100% | ||
| Température de la bobine (℃) | jusqu'à +150 | ||
| Protection des vannes selon DIN40050 | IP65 | ||
| Électricité, électronique de commande | |||
| électronique de contrôle | HD-VT-VSPA2-1-1X/ | intégré dans la vanne | |
| Tension d'alimentation | Tension nominale VCC | 24 | |
| Valeur limite inférieure V | 21/22 | 19 | |
| Valeur limite supérieure V | 35 | ||
| Consommation électrique de l'amplificateur | Je max A | 1.8 | |
| Max. courant d'impulsion de puissance A | 3 | ||
Caractéristiques:
▶ Pour le montage sur embase
▶Valve proportionnelle à action directe pour contrôler la direction et le volume d'un débit
▶ Bobine de commande centrée sur ressort
▶ Electronique de commande intégrée, interface A1 ou F1 pour type 4WRAE
▶ Actionnement au moyen d'électroaimants proportionnels avec filetage central et bobine amovible
▶ Electronique de commande pour type 4WRA
Application:
La valve directionnelle proportionnelle 4WRA 10 EA60-2X est utilisée pour contrôler le débit et la direction du fluide hydraulique.
Les vannes proportionnelles 4WRA 10 EA60-2X se composent essentiellement de : Boîtier (1) avec surface de montage Bobine de commande (2) avec ressorts de compression (3 ), Solénoïdes (4) avec filetage central, Électronique de vanne intégrée en option (5).
HD-4WRA(E).2X/.
Les solénoïdes (4) étant hors tension, le tiroir de commande (2) est maintenu en position centrale par des ressorts de compression (3).
Actionnement direct du tiroir de commande (2) en alimentant un solénoïde proportionnel. commande du solénoïde "b" (4). Le tiroir de commande (2) est déplacé vers la gauche proportionnellement au signal d'entrée électrique. Connexion de P à A et de B à T via des sections transversales en forme d'orifice avec des caractéristiques d'écoulement progressives. Mise hors tension de l'électro-aimant (4). Le tiroir de commande (2) est rappelé en position centrale par le ressort de compression (3).
Structure de la vanne directionnelle proportionnelle 4WRA -2X
HD-4WRA(E)...A-2X
En principe, la fonction de cette version de distributeur correspond à celle du distributeur à 3 positions de tiroir. Toutefois, les distributeurs à 2 positions de tiroir sont uniquement équipés d'un électroaimant "a". Au lieu du 2ème électroaimant proportionnel, un bouchon (5) est monté pour NS 6 ou pour NS 10 un couvercle (5).
Remarque pour le type 4WRA 6..-2X/...
La vidange de la conduite du réservoir doit être évitée. Dans des conditions d'installation appropriées, une soupape de contre-pression doit être installée (contre-pression d'environ 0,2 MPa).
