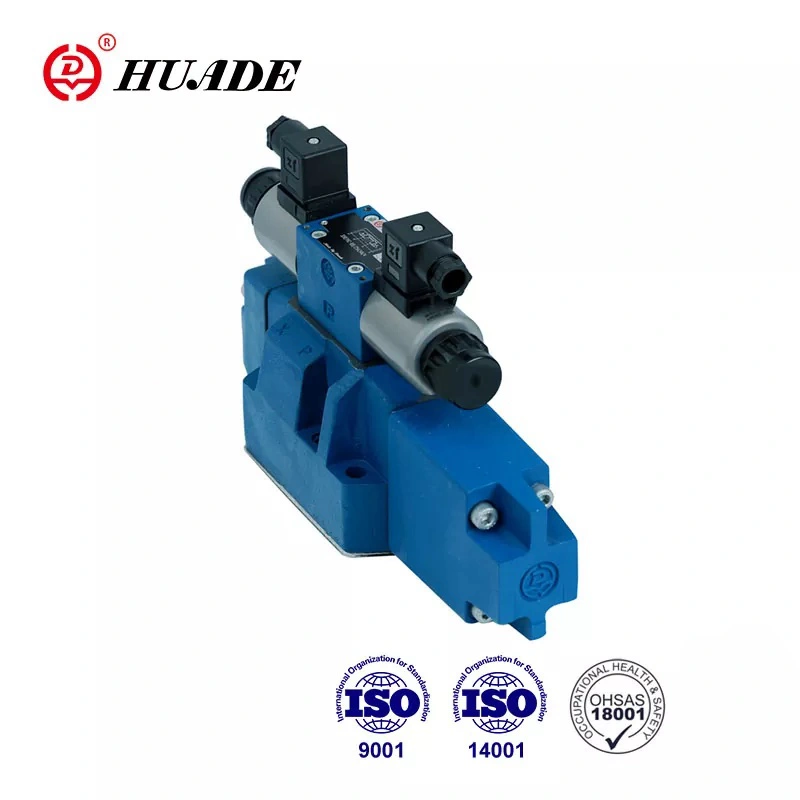

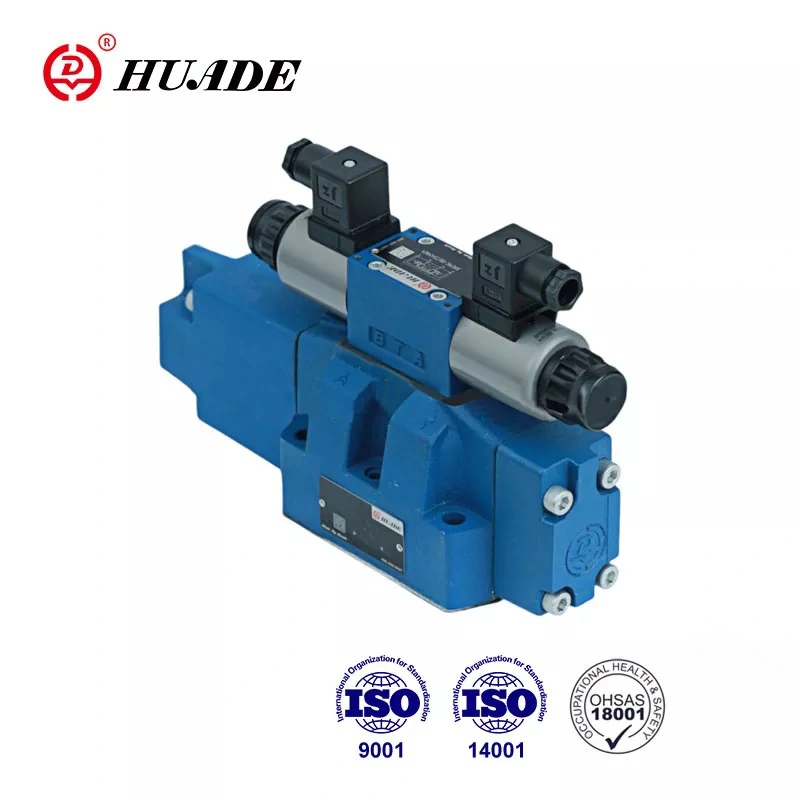

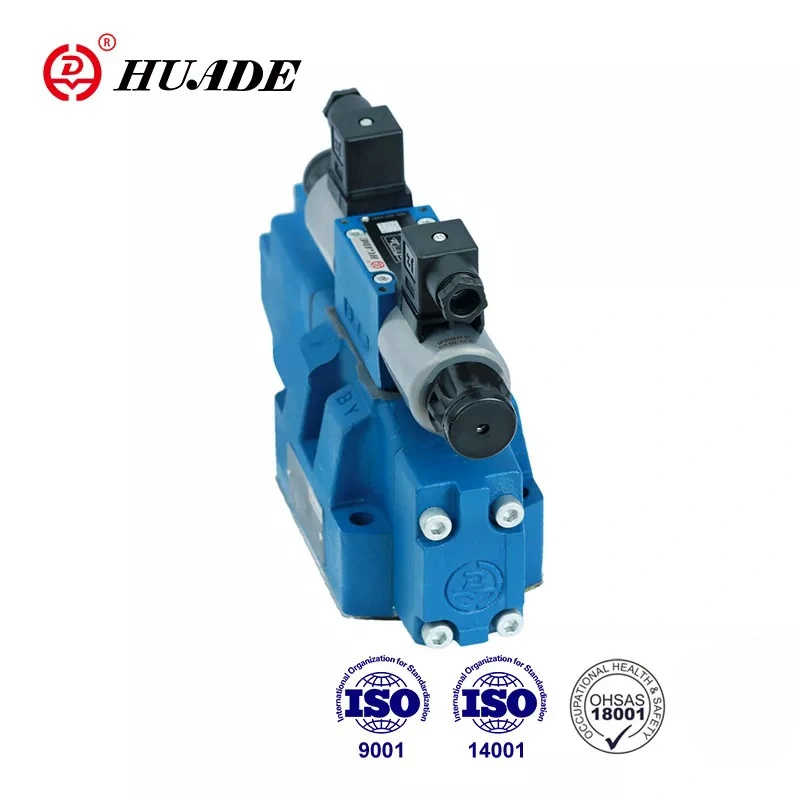

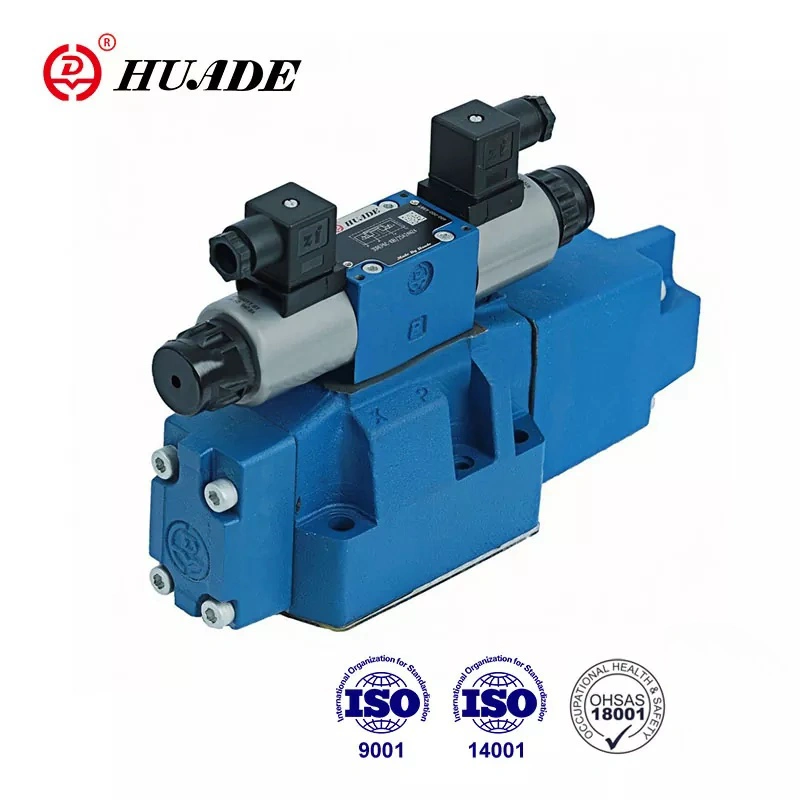

Une seule vanne proportionnelle 4WRH peut contrôler à la fois le débit et la direction du flux, ce qui simplifie la structure du système. Le corps de la vanne adopte un canal intérieur moulé, avec une forte capacité de débit et un débit important. La vanne principale adopte une rainure de commande triangulaire axiale, avec une faible chute de pression et une faible perte de pression sur l'épaule de commande. La vanne proportionnelle de type 4WRH convient aux systèmes présentant des exigences de débit important et de haute précision.
|
Données hydrauliques |
|||||
|
taille |
10 |
16 |
25 |
32 |
|
|
pression de la vanne pilote (MPa) |
alimentation externe en huile de pilotage |
3 à 10 |
|||
|
alimentation interne en huile de pilotage |
Jusqu'à 10 (plus de 10 doivent installer ZDR6DP2-30B/75YM) |
||||
|
Pression de la vanne principale (MPa) |
31.5 |
35 |
|||
|
Pression de retour (MPa) |
port T (retour d'huile de pilotage externe) |
31.5 |
25 |
15 |
|
|
port T (retour d'huile de pilotage interne) |
3 |
||||
|
port Y |
3 |
||||
|
Volume d'huile pilote (cm3) |
1.7 |
4.6 |
10 |
26.5 |
|
|
Débit d'huile de pilotage au port X ou Y (L/min) |
3.5 |
5.5 |
7 |
15.9 |
|
|
Débit à travers la vanne principale (L/min) |
270 |
460 |
877 |
1600 |
|
|
Hystérésis (L/min) |
6 |
||||
|
Répétabilité (%) |
3 |
||||
|
degré de contamination(㎛) |
≤20 |
||||
|
Fluide |
Huile minérale (pour joint NBR). Ester phosphaté (pour joint FPM) |
||||
|
Plage de viscosité (mm²/s) |
2,8 à 380 |
||||
|
Plage de température du fluide (℃) |
-20 à +70 |
||||
|
Position de montage |
facultatif |
||||
|
Poids (kg) |
vanne avec un solénoïde |
7.4 |
12.7 |
17.5 |
41.8 |
|
vanne avec deux solénoïdes |
7.8 |
13.4 |
18.2 |
42.2 |
|
|
Données électriques |
||
|
Type de fourniture |
CC |
|
|
Courant nominal du solénoïde (A) |
0.8 |
|
|
Résistance de la bobine (Ω) |
froid (à 20 ℃) 19,5 ; max.valve, chaud 28,8 |
|
|
Température ambiante (℃) |
50 |
|
|
Température de la bobine (℃) |
150 |
|
|
Cycle de service |
Continu |
|
|
Courant pilote (A) |
0.02 |
|
|
Isolation |
IP65 |
|
|
Associé |
Avec 1 temps de rampe |
VT-3000S30 |
|
Avec 5 temps de rampe |
VT3006S30 |
|
|
Connexion électrique |
Connexion enfichable |
|
Caractéristiques:
▶ Vanne proportionnelle WRH à sens pilote
▶ Pour montage sur embase
▶ Pour le contrôle du sens et du débit d'un fluide hydraulique
▶ Centré sur ressort. Pas de dérive de la bobine
▶ Faible chute de pression sur les terrains de contrôle
▶ Vanne et commande électronique d'une seule source
▶ Fonctionnement solénoïde proportionnel
▶ Modèle de raccordement selon DIN 24 340 forme A, ISO4401 et CETOP-RP121H
Application:
La vanne proportionnelle de type 4WRH est largement utilisée dans diverses industries telles que les machines-outils, la métallurgie, l'industrie légère, les mines, l'ingénierie, etc.
Les vannes de type 4WRH sont des vannes proportionnelles pilotées pour fonctionnement externe via des vannes de régulation de pression. La fonction et le principe sont les mêmes que ceux de la vanne de type 4WRZ. La plaque d'interconnexion (12) relie le raccord pilote A au raccord T(Y ) et connexion pilote B avec P(X). La pression pilote au niveau de la vanne principale doit être comprise entre 0,4 MPa et 2,5 MPa. Le débit est donc soit de P vers A et de B vers T, soit de P vers B et de A vers T.
Structure des vannes directionnelles proportionnelles 4WRH
Vanne pilote
La vanne pilote est un réducteur de pression à 3 voies actionné par solénoïde proportionnel (type 3DREP6). L'insert d'accélérateur est installé dans les ports A et B, pour plus de détails, voir le texte de 3DREP6.
Structure de la vanne pilote type 3DREP6
Symbole de la vanne proportionnelle 4WRH
