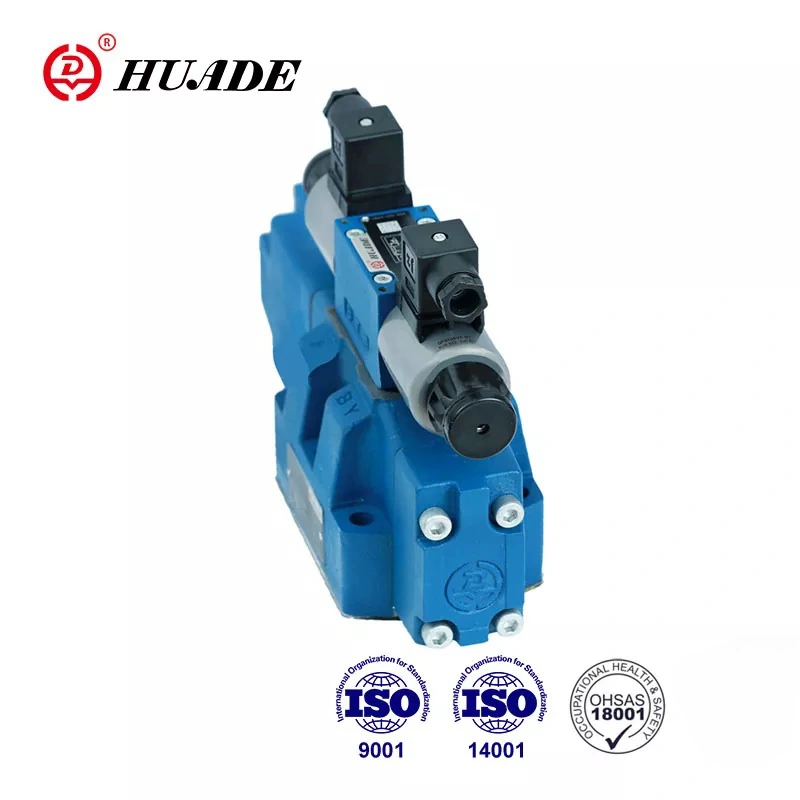

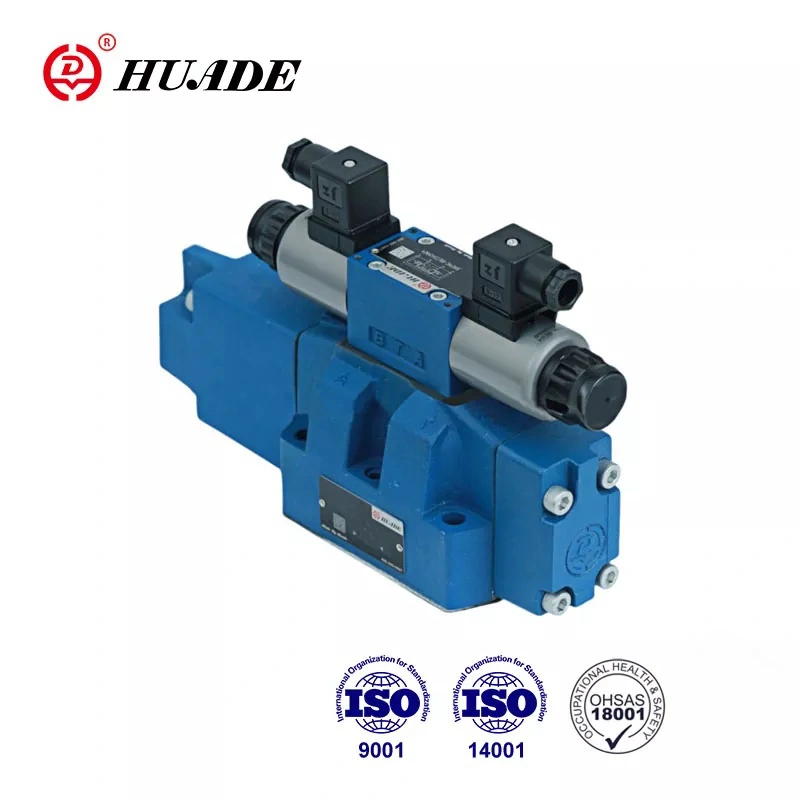

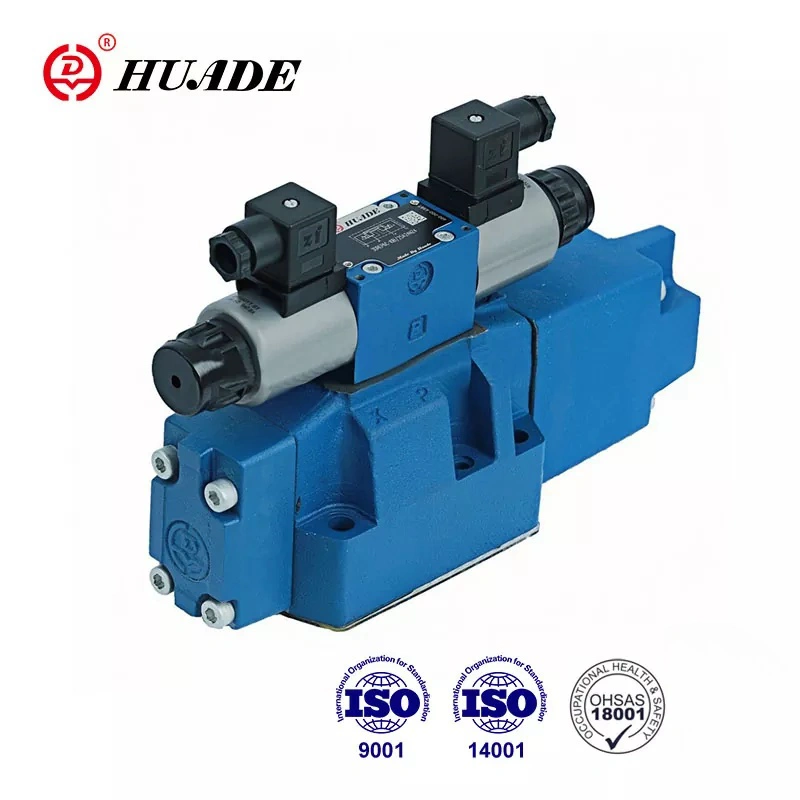

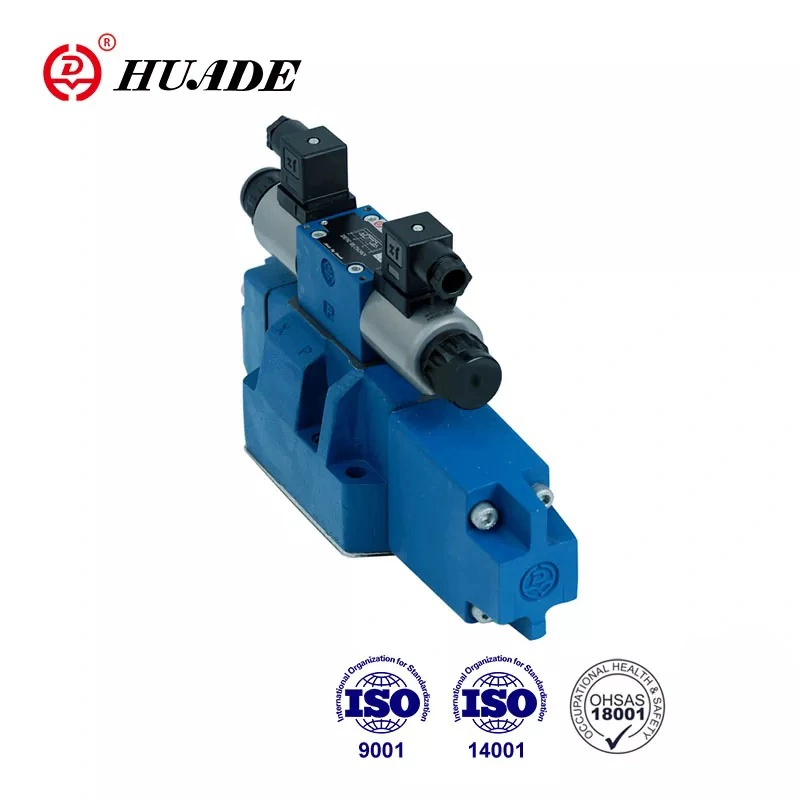

La vanne proportionnelle 4WRZ adopte un raccordement à plaque, qui a la même taille de connexion que la vanne d'inversion commune du même diamètre. Il est facile à installer et à déboguer. La vanne principale de la vanne proportionnelle Huade® 4WRZ est centrée sur le ressort. Le noyau de valve principal n'a pas de dérive, une répétabilité élevée et une bonne fiabilité. La vanne est certifiée CE.
|
Données hydrauliques |
|||||
|
taille |
10 |
16 |
25 |
32 |
|
|
pression de la vanne pilote (MPa) |
alimentation externe en huile de pilotage |
3 à 10 |
|||
|
alimentation interne en huile de pilotage |
Jusqu'à 10 (plus de 10 doivent installer ZDR6DP2-30B/75YM) |
||||
|
Pression de la vanne principale (MPa) |
31.5 |
35 |
|||
|
Pression de retour (MPa) |
port T (retour d'huile de pilotage externe) |
31.5 |
25 |
15 |
|
|
port T (retour d'huile de pilotage interne) |
3 |
||||
|
port Y |
3 |
||||
|
Volume d'huile pilote (cm3) |
1.7 |
4.6 |
10 |
26.5 |
|
|
Débit d'huile de pilotage au port X ou Y (L/min) |
3.5 |
5.5 |
7 |
15.9 |
|
|
Débit à travers la vanne principale (L/min) |
270 |
460 |
877 |
1600 |
|
|
Hystérésis (L/min) |
6 |
||||
|
Répétabilité (%) |
3 |
||||
|
degré de contamination(㎛) |
≤20 |
||||
|
Fluide |
Huile minérale (pour joint NBR). Ester phosphaté (pour joint FPM) |
||||
|
Plage de viscosité (mm²/s) |
2,8 à 380 |
||||
|
Plage de température du fluide (℃) |
-20 à +70 |
||||
|
Position de montage |
facultatif |
||||
|
Poids (kg) |
vanne avec un solénoïde |
7.4 |
12.7 |
17.5 |
41.8 |
|
vanne avec deux solénoïdes |
7.8 |
13.4 |
18.2 |
42.2 |
|
|
Données électriques |
||
|
Type de fourniture |
CC |
|
|
Courant nominal du solénoïde (A) |
0.8 |
|
|
Résistance de la bobine (Ω) |
froid (à 20 ℃) 19,5 ; max.valve, chaud 28,8 |
|
|
Température ambiante (℃) |
50 |
|
|
Température de la bobine (℃) |
150 |
|
|
Cycle de service |
Continu |
|
|
Courant pilote (A) |
0.02 |
|
|
Isolation |
IP65 |
|
|
Associé |
Avec 1 temps de rampe |
VT-3000S30 |
|
Avec 5 temps de rampe |
VT3006S30 |
|
|
Connexion électrique |
Connexion enfichable |
|
Caractéristiques:
▶ Vanne proportionnelle pilote WRZ
▶ Pour montage sur embase
▶ Pour le contrôle du sens et du débit d'un fluide hydraulique
▶ Centré sur ressort. Pas de dérive de la bobine
▶ Faible chute de pression sur les terrains de contrôle
▶ Vanne et commande électronique d'une seule source
▶ Fonctionnement solénoïde proportionnel
▶ Modèle de raccordement selon DIN 24 340 forme A, ISO4401 et CETOP-RP121H
Application:
La valve directionnelle proportionnelle de type 4WRZ est largement utilisée dans diverses industries telles que les machines-outils, la métallurgie, l'industrie légère, les mines, l'ingénierie, etc.
Les types de vannes 4WRZ... sont des vannes à 4 voies actionnées au moyen d'électroaimants proportionnels. Ils contrôlent la direction et le débit du fluide hydraulique.
Ils se composent essentiellement de la vanne pilote (3), de la vanne principale (7) avec le tiroir principal (8) et du ressort de centrage (9).
Si le solénoïde « B » est alimenté, le tiroir pilote (4) est déplacé vers la droite. L'huile pilote est alors alimentée soit en interne depuis l'orifice P, soit « extérieurement » depuis l'orifice X via la vanne pilote (3) dans la chambre de pression (10). ) et déplace le tiroir principal (8) sur une distance proportionnelle à l'intensité du courant électrique. Les rainures d'étranglement du tiroir principal s'ouvrent progressivement avec l'augmentation du courant, contrôlant ainsi le débit de fluide hydraulique vers les ports de l'actionneur.
Lorsque le signal électrique est coupé, le tiroir pilote (4) et le tiroir principal (8) reviennent au neutre indépendamment de l'alimentation en pression de commande. Un opérateur manuel d'urgence permet le mouvement de la position de la bobine pilote sans alimenter les solénoïdes
Structure de la vanne directionnelle proportionnelle 4WRZ
Vanne pilote
La vanne pilote est un réducteur de pression à 3 voies actionné par solénoïde proportionnel (type 3DREP6). L'insert d'accélérateur est installé dans les ports A et B, pour plus de détails, voir le texte de 3DREP6.
Structure de la vanne pilote type 3DREP6
Symbole de la vanne proportionnelle 4WRZ
