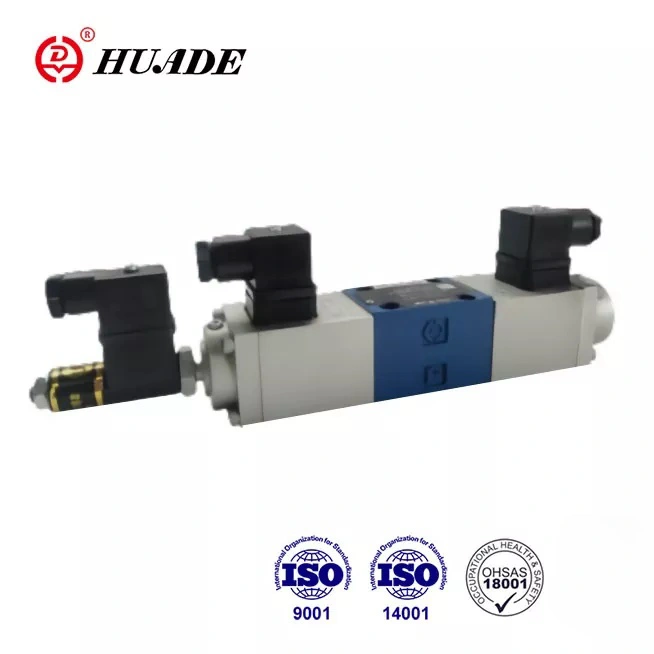

La vanne proportionnelle de type 4WRE adopte un montage sur sous-plaque, centre à ressort. Bonne capacité de débit, haute pression et excellente précision de répétition, pratique à utiliser. Il peut remplacer la série 4WRE 1X proposée par Rexroth grâce à deux coopérations à long terme avec Rexroth. Les performances de la vanne proportionnelle 4WRE peuvent égaler celles des marques internationales de premier rang. C'est une bonne alternative abordable.
|
Données hydrauliques |
|||
|
Taille |
6 |
10 |
|
|
Pression de fonctionnement (Mpa) |
ports A, B, P |
31.5 |
31.5 |
|
port T |
16 |
16 |
|
|
Débit (L/min) |
65 |
260 |
|
|
Degré de contamination(㎛) |
≤ 20 (recommandé ≤10) |
||
|
Hystérésis (%) |
<1 |
<1 |
|
|
Répétabilité (%) |
<1 |
<1 |
|
|
Sensibilité de la réponse (%) |
≤ 0,5 du signal nominal |
≤ 0,5 du signal nominal |
|
|
Réponse en fréquence (-3dB) (Hz) |
6 |
4 |
|
|
Fluide hydraulique |
Huile minérale (pour joint NBR), ester phosphaté (pour joint FPM) |
||
|
Plage de viscosité (mm²/s) |
2,8 à 380 |
||
|
Plage de température du fluide sous pression (℃) |
-20 à +70 |
||
|
Position de montage |
Facultatif |
||
|
Poids (kg) |
Vanne avec 1 solénoïde |
1.91 |
5.65 |
|
Vanne à 2 solénoïdes |
2.66 |
7.65 |
|
|
Données électriques |
|||
|
Type de tension |
Tension continue 24V ou 12V |
||
|
Max. courant par solénoïde (A) |
1.5 |
1.5 |
|
|
Bobine |
Valeur froide à 20℃ |
5.4 |
10 |
|
Valeur max. chaude |
8.1 |
15 |
|
|
Température ambiante ℃ |
jusqu'à +50 |
||
|
Devoir |
Continu |
||
|
Température de la bobine ℃ |
jusqu'à +150 |
||
|
Isolation des vannes |
IP65 |
||
|
Amplificateur associé (redresseur 24V de type pont) |
avec 2 temps de rampe |
VT-5001S20 (pour 2 positions) |
VT-5002S20 (pour 2 positions) |
|
avec 1 temps de rampe |
VT5005S10 (pour 3 positions) |
VT 5006S10 (pour 3 positions) |
|
|
Transducteur de position inductif |
|||
|
Système de mesure électrique |
LVDT |
||
|
Course de contrôle (mm) |
± 4,5 linéaire |
||
|
Tolérance de linéarité (%) |
1 |
||
|
Résistance de la bobine (Ω) |
ⅠR20 |
56 |
|
|
ⅡR20 |
56 |
||
|
ⅢR20 |
112 |
||
|
Inductance (mH) |
6 à 8 |
||
|
Fréquence de l'oscillateur (KHz) |
2.5 |
||
|
Isolation des vannes |
IP65 |
||
Caractéristiques:
▶ Vanne pour contrôler à la fois le sens et le débit d'un fluide hydraulique
▶ Pour montage sur embase
▶ Retour de position électrique
▶ Bobine de commande centrée sur ressort
▶ Faible chute de pression sur les terrains de contrôle
▶ Vanne et commande électronique d'un seul fournisseur
▶ Schéma de montage selon DIN 24 340 forme A, ISO4401 et CETOP - RP121H
Application:
La vanne directionnelle 4WRE convient aux circuits fermés et est largement utilisée dans les machines, l'industrie légère, la métallurgie, les mines, les vols spatiaux et d'autres domaines.
Les vannes directionnelles de type 4WRE sont actionnées directement au moyen d'électrovannes proportionnelles et sont utilisées pour contrôler la direction et le volume d'un débit.
Ils se composent essentiellement d'un boîtier (1), d'un tiroir de commande (4), de deux ressorts de rappel (5), de deux solénoïdes proportionnels (2) et d'un transducteur de position (3).
Types 4WRE6...10B... et 4WRE10... 10B... (3 positions)
Si le solénoïde « a » (2) est excité, le tiroir est déplacé vers la droite, la course étant proportionnelle au signal électrique d'entrée. Le tiroir de commande (4) provoque l'ouverture progressive des rainures en forme de V pour permettre l'écoulement. La position du tiroir de commande (4) est surveillée par le transducteur de position (3). Dans la commande électronique, la position réelle du tiroir de commande est comparée à la valeur prédéfinie. Nous avons ici un circuit de contrôle de position qui reconnaît les différences existantes
entre la valeur prédéfinie (valeur de commande) et la valeur de retour (valeur réelle) et corrigée par des signaux appropriés sur les solénoïdes correspondants. Une fois le solénoïde « a » (2) hors tension, le tiroir de commande est ramené à sa position centrale par les ressorts de rappel (5).
Structure des valves proportionnelles 4WRE6... et 4WRE10...
Type4WRE..A...10B/...(vanne 2 positions)
Le principe de ce type de vanne est le même que celui du 4wRE...10B/ .. Cependant, ce type de vanne n'a qu'un seul capteur et un solénoïde.
Structure du distributeur proportionnel 4WRE6...A... 10B et 4WRE10...A... 10B
Symbole de la vanne proportionnelle 4WRE
