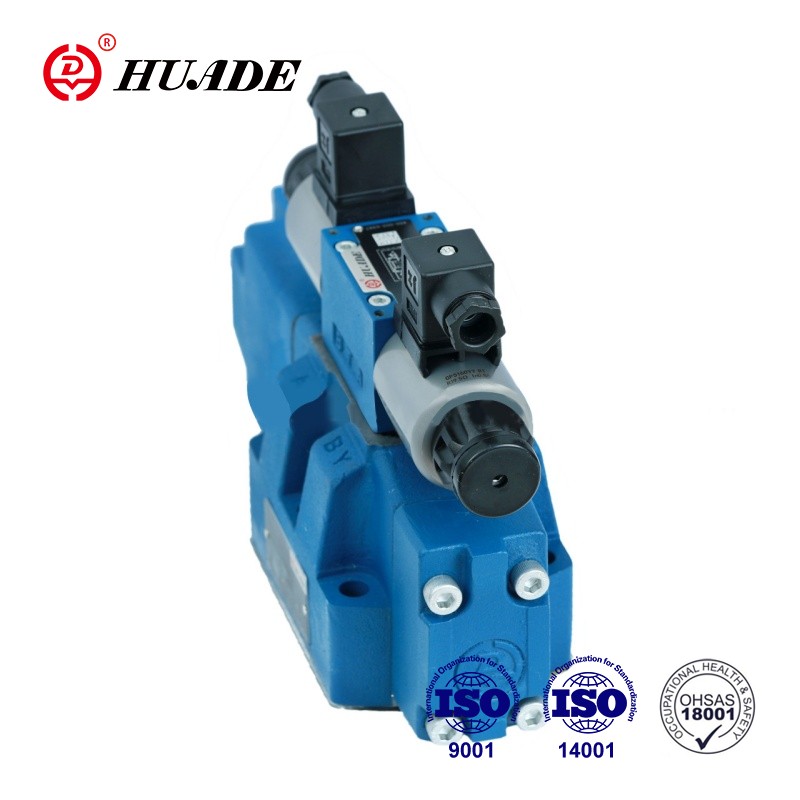

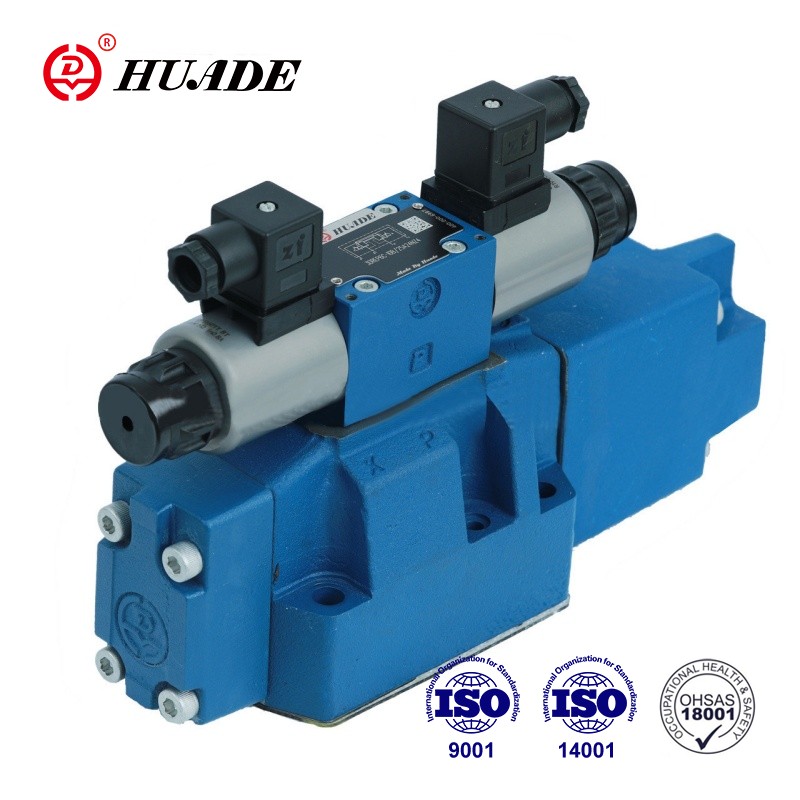

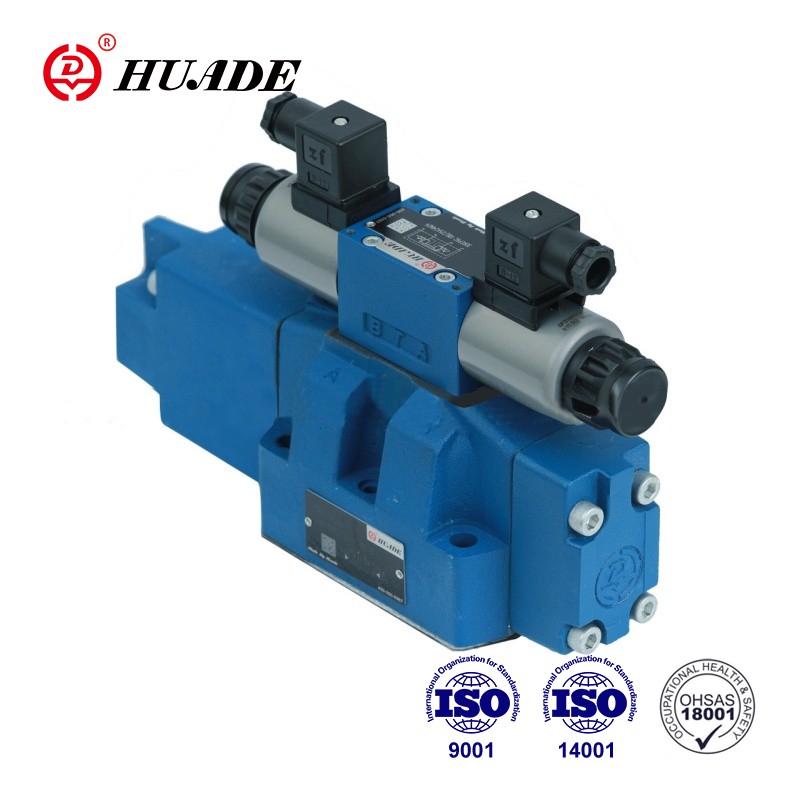

Les vannes de type HD-4WRZ sont des vannes à 4 voies actionnées par des solénoïdes proportionnels. Ils sont utilisés pour contrôler la direction et le débit du flux. Huade Hydraulic a introduit la haute technologie de Rexroth. Après des années de recherche et de développement indépendant, les vannes proportionnelles produites par Huade offrent d'excellentes performances, comparables à celles des marques de premier plan.
| Hydraulique | |||||
| Taille nominale | 10 | 16 | 25 | 32 | |
| Pression de service | alimentation en huile de pilotage externe | 3~10 | |||
| -Vanne pilote (MPa) | alimentation en huile de pilotage interne | 10~31,5 | 10~35 | ||
| -Valve principale (MPa) | 31.5 | 35 | |||
| Pression de retour (MPa) | Port T (vidange d'huile de pilotage externe) | 31.5 | 25 | 25 | 15 |
| Port T (interne de vidange d'huile pilote) | 3 | ||||
| Port Y | 3 | ||||
| Volume d'huile pilote (cm3) pour le mouvement de la bobine 0 ~ 100 % | 1.7 | 4.6 | 10 | 26.5 | |
| Débit d'huile pilote aux ports X et Y (L/min) pour une forme échelonnée de signal d'entrée 0 ~ 100 % | 3.5 | 5.5 | 7 | 15.9 | |
| Débit à travers la vanne principale (L/min) | 170 | 460 | 870 | 1600 | |
| Hystérésis % | ≤6 | ||||
| Fluide sous pression | Huile minérale1 selon DIN 51 524 | ||||
| Plage de température du fluide sous pression (℃) | -20~80 | ||||
| Plage de viscosité (mm2/s) | 20~380 | ||||
| Installation | facultatif, de préférence horizontal | ||||
| Poids pour la version WRZ... (pour WRZE" en plus 0,2kg) | 7.8 | 13.4 | 18.2 | 42.2 | |
| Électrique | |||
| Type de vanne | SEP | C'EST BOUILLANT | |
| Type de tension | CC | ||
| Courant maximum (A) | 1.5 | 2.5 | |
| Résistance de la bobine du solénoïde (Ω) | Valeur froide à 20℃ | 4.8 | 2 |
| Valeur max. chaude | 7.2 | 3 | |
| Protection | IP65 | ||
| Température de la bobine (℃) | up to 150 | ||
| Devoir % | 100 | ||
| Electronique de commande | HD-VT-VSPA2-50-1X/. | électronique de commande intégrée | |
Caractéristiques:
▶Valve proportionnelle pilotée
▶Pour montage sur embase
▶Le contrôle de la direction et du débit
▶Bobine de commande centrée sur ressort
▶Électronique de vanne et de commande proportionnelle provenant d'une seule source
Application:
La fonction des vannes HD-4WRZ est de contrôler la direction et le débit.
La vanne comprend essentiellement : la vanne pilote ①, le tiroir principal ④, la vanne principale ⑥ et le ressort de centrage ③. Avec le solénoïde B hors tension, le tiroir de commande ② se déplace vers la droite. L'alimentation en huile de pilotage de la vanne pilote est interne via le port P ou externe via le port X. L'huile de pilotage s'écoule via la vanne pilote ① dans la chambre de pression. et déplace le tiroir principal ④ proportionnellement au signal d'entrée électrique. La connexion de P à A et de B à T s'effectue via des sections transversales de type orifice avec des caractéristiques de débit progressives.
Avec le solénoïde A hors tension, le tiroir principal se déplace vers la gauche. La connexion de P à B et de A à T. Désexcitation du solénoïde, le tiroir de commande et le tiroir pilote ④ sont replacés au centre. postes.
Symbole de la vanne directionnelle proportionnelle 4WRZ-7X
Alimentation en huile de pilotage
