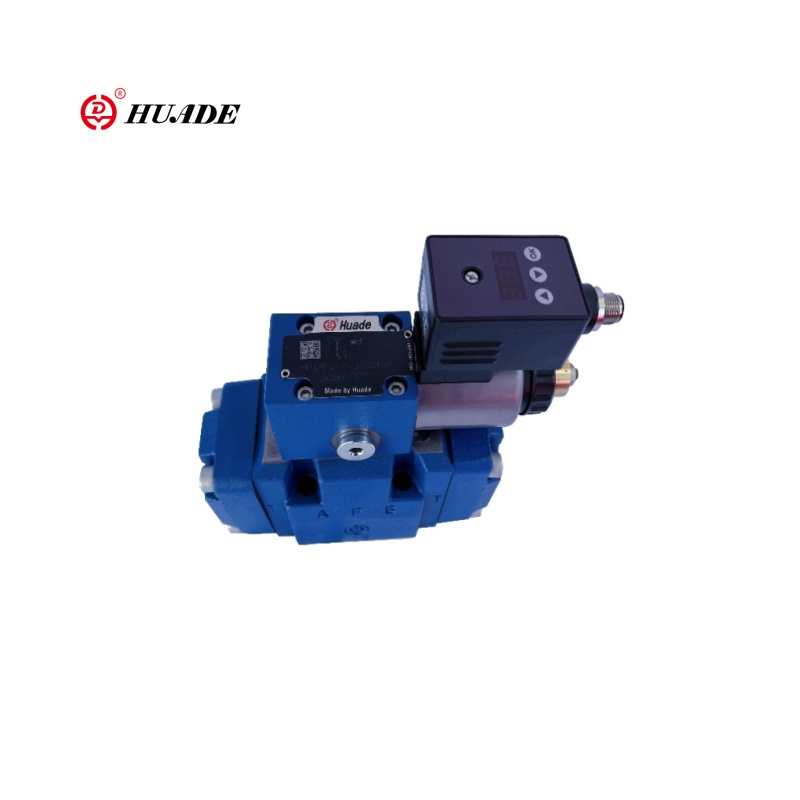

Si vous êtes nouveau dans l'hydraulique ou si vous devez choisir la bonne vanne pour votre projet, ce guide décompose tout sur les types de vannes hydrauliques en termes simples.
Que sont les vannes hydrauliques et pourquoi importaient-ils?
Considérez les vannes hydrauliques comme des contrôleurs de circulation pour le liquide dans un système hydraulique. Tout comme les feux de circulation dirigent les voitures à une intersection, les vannes hydrauliques dirigent le liquide sous pression pour que les machines fonctionnent exactement comment nous le voulons.
Les valves hydrauliques contrôlent trois choses principales:
- Direction: Où le liquide va (vers l'avant, en arrière ou s'arrête)
- Pression: Quelle force le système crée
- Débit: À quelle vitesse les choses bougent
Sans ces vannes, les machines hydrauliques seraient comme des voitures sans roues ou freins - puissants mais impossibles à contrôler en toute sécurité.
Les trois principaux types de valves hydrauliques
Toutes les valves hydrauliques se répartissent dans trois catégories principales en fonction de ce qu'elles contrôlent. Explorons chaque type:
1. Vannes de commande directionnelles (DCV)
Ce qu'ils font
Ces vannes décident de la façon dont le fluide circule, contrôlant si une partie de la machine monte, vers le bas, la gauche, la droite ou s'arrête complètement.
Comment ils fonctionnent
Imaginez un commutateur de chemin de fer qui guide les trains sur différentes pistes. Les vannes de contrôle directionnelles fonctionnent de la même manière, guidant le liquide hydraulique dans différents chemins.
Types communs
- 2/2 vannes: Interrupteurs de marche / arrêt simples avec 2 ports et 2 positions
- 3/2 vannes: Avoir 3 ports et 2 positions, parfaits pour les cylindres à action unique
- Vannes 4/3: Le type le plus populaire avec 4 ports et 3 positions, y compris une position moyenne neutre
- Armes d'excavatrice qui creusent et soulèvent
- Des fourchettes de chariot élévateur qui montent et descendent
- Armes robotiques dans les usines
2. Vannes de commande de pression
Ce qu'ils font
Ces vannes agissent comme des gardiens de sécurité, en s'assurant que la pression ne devient pas trop élevée ou ne contrôle pas la force d'une machine.
Pourquoi ils sont importants
Sans contrôle de pression, les systèmes hydrauliques pourraient devenir dangereux ou casser un équipement coûteux.
Types principaux
Vannes de secours: les héros de sécurité des systèmes hydrauliques
- Agir comme des vannes de libération de pression sur un autocuiseur
- Ouvert lorsque la pression devient trop élevée, renvoyant un liquide supplémentaire au réservoir
- Venez en deux styles: simple d'action directe ou plus précis par pilote
Réduction des vannes: les régulateurs de pression
- Réduire la haute pression à un niveau plus sûr et plus utilisable
- Comme avoir un réducteur de pression d'eau dans la plomberie de votre maison
Vannes de séquence: les coordinateurs
- Assurez-vous que les opérations se produisent dans le bon ordre
- Ne laissera pas l'étape 2 se produire tant que l'étape 1 n'est pas terminée
Vannes de contrepoids: les porte-charges
- Empêcher les charges lourdes de tomber trop vite
- Essentiel pour les grues et les tables de levage
- Systèmes de sécurité dans les presses hydrauliques
- Systèmes de serrage qui ont besoin de force exacte
- Processus de fabrication en plusieurs étapes
3. Vannes de commande de débit
Ce qu'ils font
Ces vannes contrôlent à quelle vitesse le liquide hydraulique se déplace, qui détermine à quelle vitesse les pièces de la machine se déplacent.
Pensez-y comme
La pédale d'accélérateur dans votre voiture - elle contrôle la vitesse, pas la direction.
Types populaires
Vannes de gaz: les contrôleurs de vitesse de base
- Restriction simple qui ralentit le fluide
- Comme mettre votre pouce sur un tuyau de jardin
Vannes d'écoulement compensées par pression: les contrôleurs de vitesse intelligents
- Gardez la vitesse constante même lorsque les charges changent
- Plus cher mais beaucoup plus fiable
Diviseurs de flux: les multitastes
- Diviser une entrée en plusieurs sorties égales
- Parfait pour garder plusieurs cylindres en mouvement à la même vitesse
Vannes d'écoulement proportionnelles: les contrôleurs de précision
- Utilisez des signaux électroniques pour le contrôle exact de la vitesse
- Commun dans les machines modernes et contrôlées par ordinateur
- Machine-outils qui ont besoin de vitesses de coupe cohérentes
- Systèmes de levage synchronisés
- Positionnement précis dans l'automatisation
Des types spéciaux qui méritent d'être connus
Vannes à carreaux
Ces vannes unidirectionnelles sont comme des diodes mécaniques - le fluide ne peut s'écouler que dans une direction. Ils empêchent le reflux et sont essentiels pour la charge de charge et la protection des circuits.
Vannes à cartouche
Considérez-les comme les blocs LEGO des systèmes hydrauliques. Ce sont des vannes compactes et plug-in qui peuvent être combinées dans des blocs de collecteur pour créer des systèmes de contrôle complexes tout en économisant un espace.
Vannes d'électricité
Ces vannes à commande électrique réagissent aux signaux électriques, ce qui les rend parfaits pour les systèmes automatisés. Lorsque vous appuyez sur un bouton pour faire fonctionner une machine hydraulique, vous activez probablement une valve solénoïde.
Comment choisir la bonne valve hydraulique
La sélection de la valve droite dépend de plusieurs facteurs clés:
1. Connaissez les exigences de votre système
- Avec quelle pression travaillerez-vous?
- De combien de flux avez-vous besoin?
- À quelle vitesse a-t-il besoin de répondre?
2. Considérez votre demande
- Équipement mobile(Tracteurs, excavateurs): Besoin de vannes robustes qui manipulent la saleté et les vibrations
- Machines industrielles: Priorité sur la précision et la longue durée de vie
- Aérospatial: Doit être extrêmement fiable et léger
3. Pensez à votre environnement
- Température extrêmes
- Niveaux de vibration
- Problèmes de contamination
- Exigences résistantes à l'explosion
4. Considérations budgétaires
- Les vannes manuelles simples coûtent moins d'avance
- Les vannes proportionnelles électroniques coûtent plus cher mais offrent un meilleur contrôle
- Envisagez les coûts de maintenance à long terme
Tendances modernes: vannes intelligentes et intégration numérique
L'industrie hydraulique adopte de nouvelles technologies:
Vannes intelligentes: Maintenant, venez avec des ordinateurs intégrés qui peuvent auto-diagnostiquer des problèmes et communiquer avec d'autres composants système.
Efficacité énergétique: Les nouvelles conceptions réduisent les déchets d'énergie grâce à un meilleur scellement et à des chemins d'écoulement optimisés.
Maintenance prédictive: Les capteurs surveillent la santé de la valve en temps réel, empêchant les pannes inattendues.
Communication numérique: Les vannes peuvent désormais "parler" à des systèmes de contrôle centraux à l'aide de protocoles de communication industrielle.
Erreurs courantes pour éviter
- Vannes sous-dimensionnement: Incluez toujours les marges de sécurité pour la pression et le débit
- Ignorer la compatibilité des fluides: Assurez-vous que les joints de soupape fonctionnent avec votre liquide hydraulique
- Saut de filtration: Le liquide propre est essentiel pour la longévité de la valve
- MÉTHODE D'ACTUTION MAUVAIS: Les vannes manuelles ne fonctionneront pas dans les systèmes automatisés
Conseils d'entretien pour une durée de vie de valve longue
- Gardez le liquide hydraulique propre avec une filtration appropriée
- Vérifiez régulièrement les fuites externes
- Surveiller la pression du système pour s'assurer que les vannes ne sont pas surchargées
- Remplacez les joints avant d'échouer complètement
- Opérateurs de train sur un fonctionnement approprié de la vanne
Conclusion
Les valves hydrauliques peuvent sembler complexes, mais comprendre les trois types principaux - contrôle directionnel, contrôle de la pression et contrôle du débit - vous donne une base solide. Chaque type sert un objectif spécifique à rendre les systèmes hydrauliques sûrs, efficaces et précis.
Que vous travailliez avec une simple prise hydraulique ou un robot industriel sophistiqué, la bonne combinaison de vannes fait toute la différence. Prenez le temps de comprendre les exigences de votre système, considérez votre environnement de fonctionnement et n'hésitez pas à consulter des professionnels hydrauliques lorsque vous prenez des décisions critiques.
Souviens-toi: La meilleure valve n'est pas toujours la plus chère - c'est celle qui correspond à vos besoins spécifiques et à vos conditions de fonctionnement. Avec ces connaissances, vous êtes bien équipé pour prendre des décisions éclairées sur les types de valves hydrauliques pour toute application.
