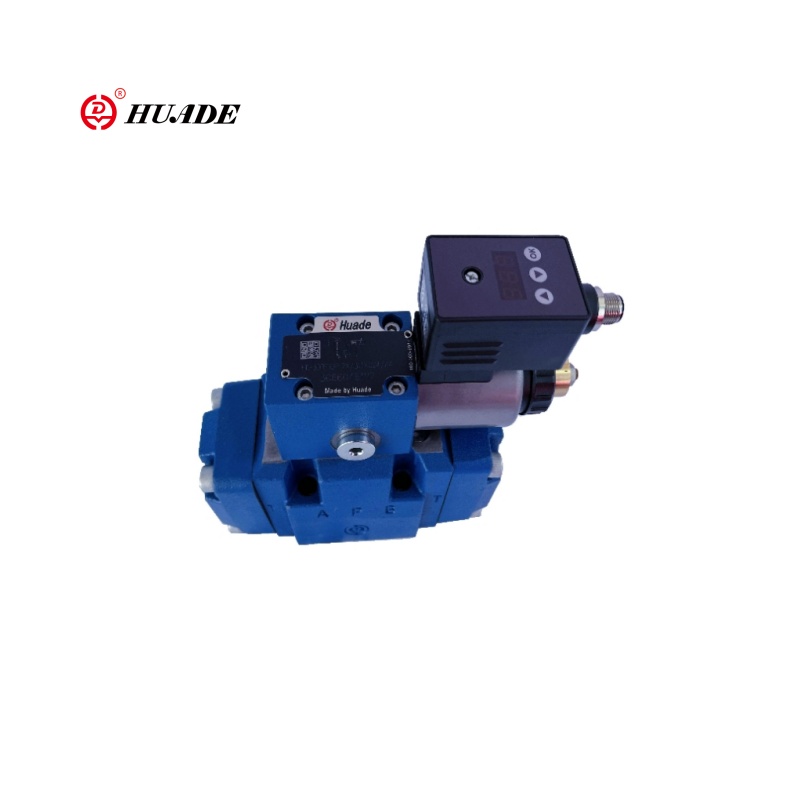

Pression proportionnelle réduisant la vanne 3DRE-7X

La valve réduisant la pression proportionnelle à trois voies réduisant la pression proportionnelle est une composante de contrôle de pression de haute précision qui ajuste la pression de sortie à travers un rapport de signal électrique. La valve 3DRE-7X adopte une conception à trois voies. En plus de la fonction de réduction de la pression, il peut réaliser le déchargement du port T, économiser de l'énergie et réduire la chaleur. La valve est entraînée par une petite valve pilote à débit, qui est plus précise en ajustement et a une faible consommation d'énergie.

Paramètre de produit de la pression proportionnelle RÉDUCTION VALVE 3DRE-7X

Caractéristique du produit et application de la pression proportionnelle réduisant la vanne 3DRE-7X

Caractéristiques:

▶ Version à 3 voies

▶ Fonctionnement au moyen d'un solénoïde proportionnel avec bobine rotatif

▶ Pour le montage des sous-plaques

▶ PORTING SECTION Selon ISO 4401

▶ Limitation de pression maximale, facultative

▶ Valve et électronique de contrôle à partir d'une seule source

▶ Électronique intégrée (OBE) (type HD-3DRE (M) E):

- Petite tolérance de fabrication de la courbe caractéristique de la pression de valeur de commande

▶ Électronique de contrôle externe (Type HD-3DRE (M)

▶ Courbe de caractéristique de pression de valeur de commande linéaire

Application:

La soupape réductrice de pression proportionnelle à trois voies à trois voies peut être utilisée dans les systèmes hydrauliques industriels, les machines d'ingénierie, l'équipement d'essai et les bancs d'essai, l'aérospatiale et la construction navale, les systèmes hydrauliques à haute température d'équipement métallurgique (comme les machines à coucher continu), etc.

Fonction et section de la pression proportionnelle réduisant la vanne 3DRE-7X

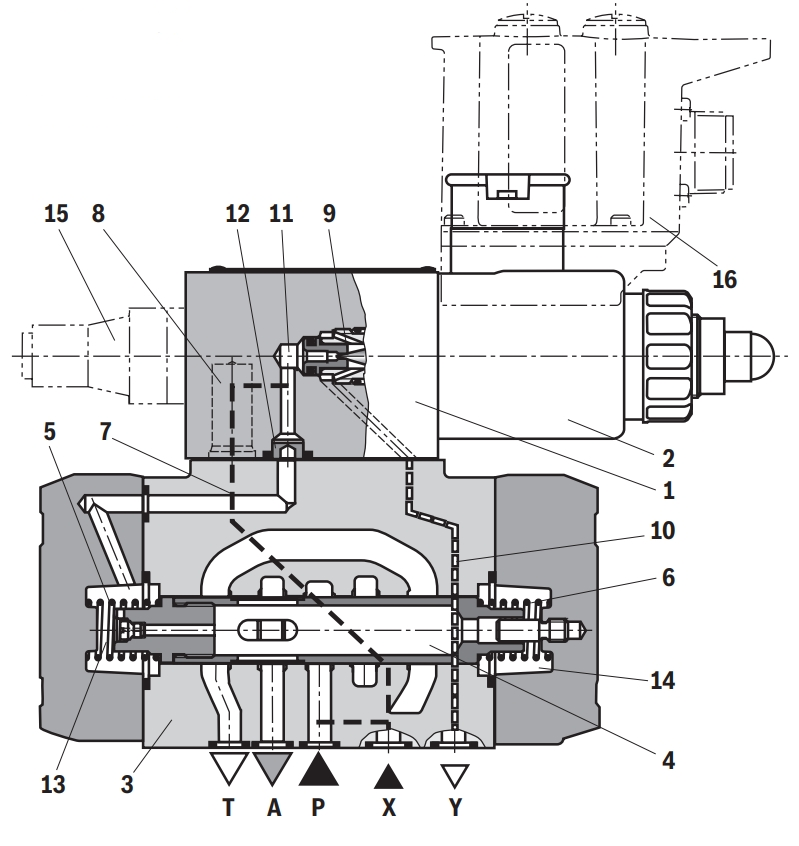

Fonction, section

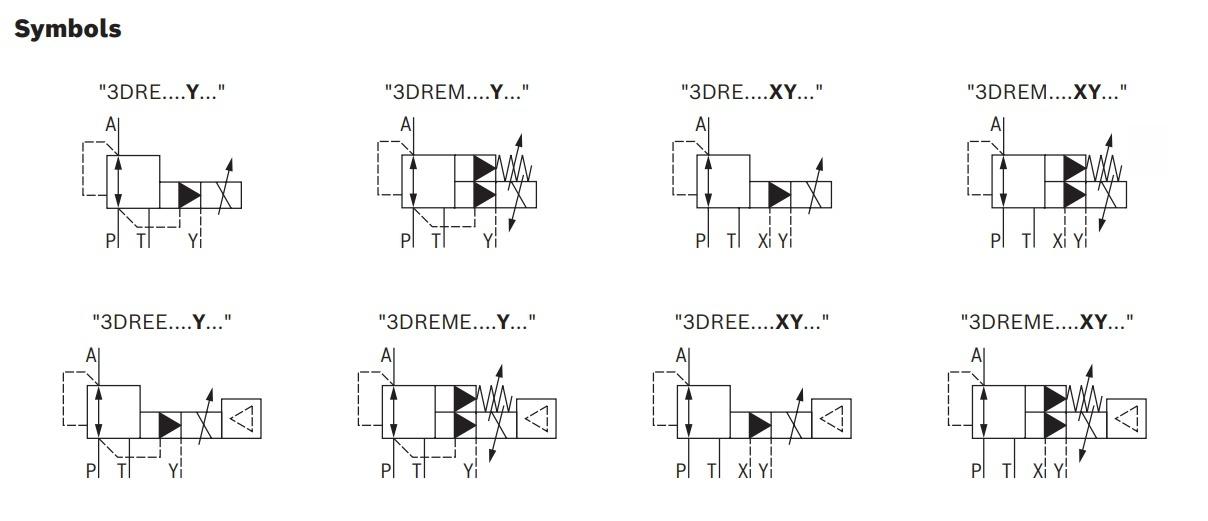

Les types de soupapes 3DRE (M) et 3DRE (m) E sont des vannes de réduction de pression à 3 voies électriques avec limitation de pression de l'actionneur.

Ils sont utilisés pour la réduction (P à A) et la limitation (A à T) d'une pression du système.

Installation

Les vannes se composent de deux assemblages principaux:

▶ Vanne de commande pilote (1) avec solénoïde proportionnel (2), éventuellement avec limitation de pression maximale (15)

▶ Vanne principale (3) avec bobine de commande principale (4)

Fonction

▶ Résultat dépendant de la valeur de la commande de la pression à réduire dans le port A via la soupape de commande pilote (1).

▶ Avec le port dépressurisé P, les ressorts (5) et (6) maintiennent la bobine de contrôle principale (4) dans sa position centrale.

De cette façon, un saut de démarrage sur l'actionneur est empêché.

▶ Flux de fluide pilote de l'alésage (7) via le contrôleur d'écoulement (8), via la chambre de commande (11) et l'espace de gaz (9), via la ligne (10) au port Y. Cette connexion doit être conduite dans le réservoir à la pression zéro.

Réduction de la pression

▶ Accumulation de la pression pilote dans la chambre de contrôle (11) en fonction de la valeur de commande.

▶ Accumulation de pression dans la chambre à ressort (13) via la buse (12) et le mouvement de la bobine de contrôle principale (4) vers la droite.

Les flux de liquide hydraulique de P à A.

▶ La pression de l'actionneur dans le port A est disponible dans la chambre à ressort (14).

▶ L'augmentation de la pression du port A à la pression fixée de la soupape de commande pilote (1) entraîne le mouvement de la bobine principale (4) vers la gauche. La pression dans le port A est presque identique à la pression définie au niveau de la soupape de commande pilote (1).

Limitation de pression

▶ Si la pression dans le port A dépasse la pression fixée de la soupape de commande pilote (1), la bobine de commande principale (4) est déplacée plus loin vers la gauche.

▶ Ceci ouvre la connexion de A à T et limite la pression en attente du port A à la valeur de commande SET.
