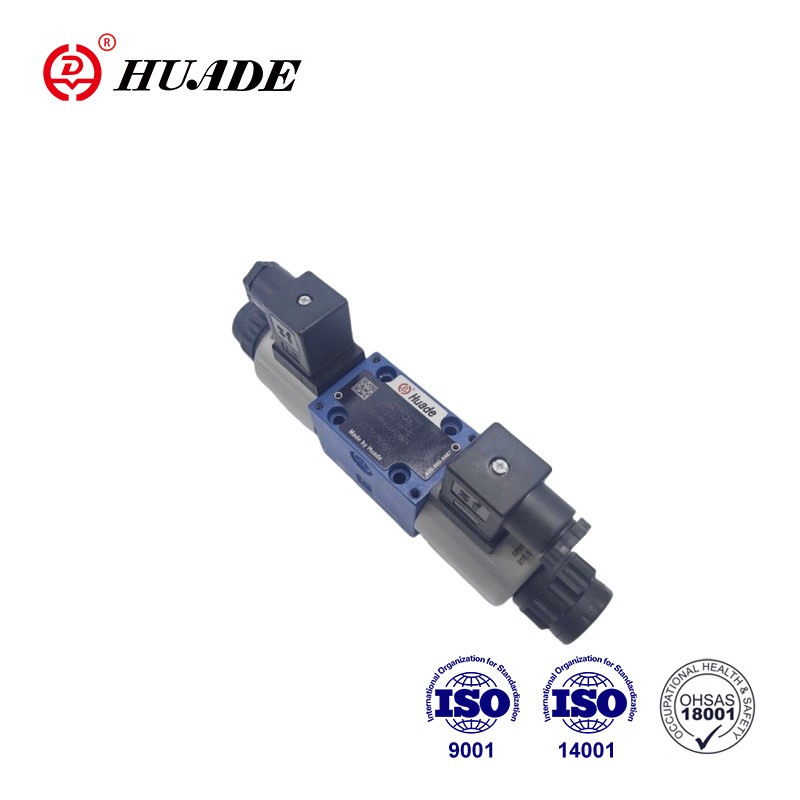

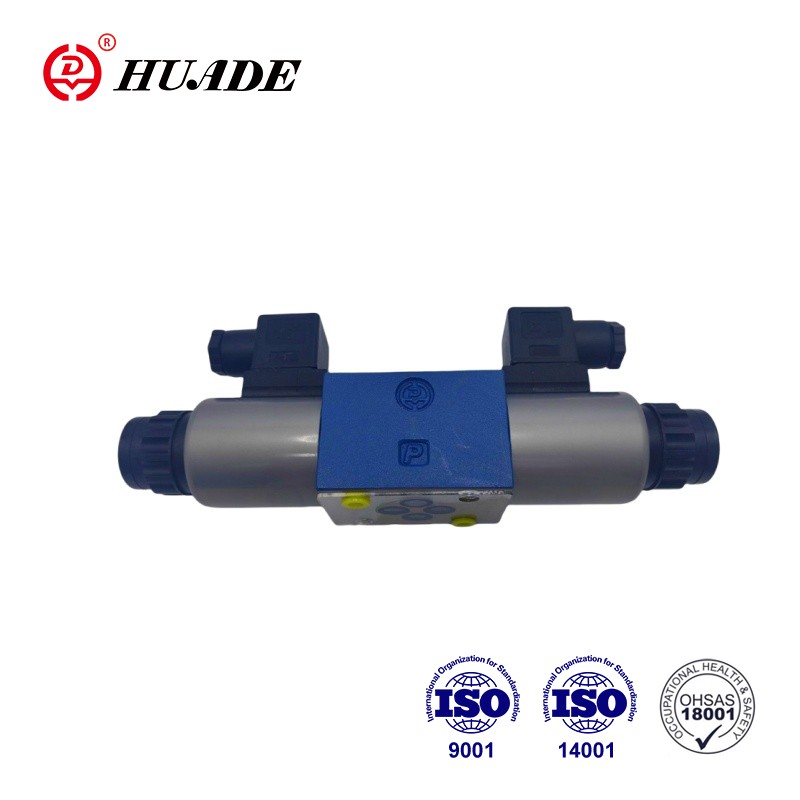

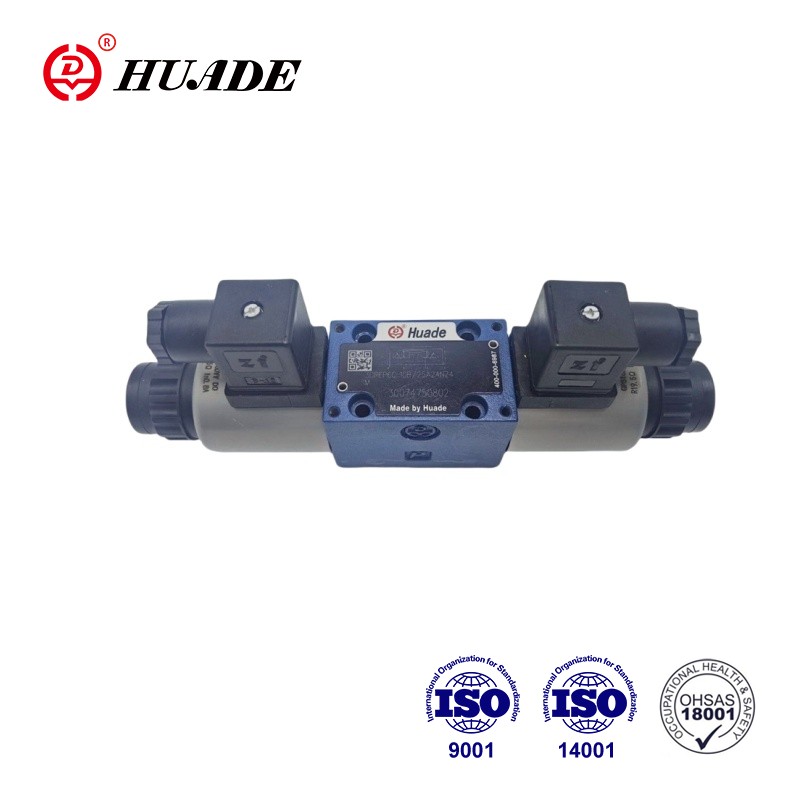

Le réducteur de pression à 3 voies type 3DREP 6B est actionné directement par des solénoïdes proportionnels. Ils convertissent un signal d'entrée électrique en un signal de sortie de pression proportionnelle. Les solénoïdes proportionnels sont des solénoïdes CC à broches humides contrôlables avec filetage central et bobine amovible. Les solénoïdes sont commandés en option via une électronique de commande externe.
| Hydraulique | ||
| Pression de service (MPa) | Port P | 10, si dépasse 10, installez la vanne, tapez ZDR6DP..-30B/... dans le port d'entrée |
| Port T | 3 | |
| Débit maximum (L/min) | 15(∆p=5MPa) | |
| Degré de contamination (euh) | Recommandation de filtre avec un taux de rétention minimum de β10≥ 75 | |
| Hystérésis (%) | ≤3 | |
| Précision de répétabilité (%) | ≤1 | |
| Sensibilité de la réponse (%) | ≤1 | |
| Plage d'inversion (%) | ≤1 | |
| Fluide sous pression | Huile minérale (pour joint NBR), ester phosphaté (pour joint FPM) | |
| Plage de viscosité (mm2/s) | 2,8 à 380 | |
| Plage de température du fluide sous pression (°C) | -20 à +70 | |
| Installation | facultatif, de préférence horizontal | |
| Poids (kg) | Type C : 2,6 ; type AB : 1,5 | |
| Électrique, solénoïde | ||
| Tension d'alimentation | DC24V | |
| Courant nominal par solénoïde (A) | 0.8 | |
| Courant maximum par solénoïde (A) | ≤0,02 | |
| Résistance de la bobine du solénoïde (Ω) | Valeur froide à 20°C | 19.5 |
| Max. valeur chaleureuse | 28.8 | |
| État de fonctionnement | continu | |
| Température ambiante (°C) | ~+50 | |
| Température de la bobine (°C) | ~+150 | |
| Protection selon DIN40 050 | IP65 | |
| Connexions électriques | 3DREP | avec fiche de composant selon DIN43650-AM2 connecteur selon DIN 43 650-AF2/Pg11 |
| 3DREPE | avec fiche de composant sur connecteur E DIN43563-AM6-3 E DIN43563-BF6-3/Pg11 | |
Caractéristiques:
▶Vannes proportionnelles à commande directe pour le contrôle de la pression et de la direction d'un débit
▶Actionné via des solénoïdes proportionnels avec filetage central et bobine amovible
▶Bobine de commande centrée sur ressort
Application:
Le réducteur de pression proportionnel à trois voies 3DREP 6B est largement utilisé dans les équipements de production des industries pétrolière, chimique, pharmaceutique et autres.
◆Conception:
La vanne comprend principalement :
◆Fonction:
Lorsque les solénoïdes (1 et 2) sont hors tension, le tiroir de commande (5) est maintenu dans sa position centrale par des ressorts de compression.
Le tiroir de commande (2) est directement actionné lorsqu'un des solénoïdes est alimenté.
Par ex. en alimentant le solénoïde "a" (1)
→Le tiroir de mesure de pression (5) et le tiroir de commande (4) se déplacent vers la droite proportionnellement au signal d'entrée électrique.
→La connexion de P à B et de A à T se fait via des sections transversales en forme d'orifice avec des caractéristiques de débit progressives
◆Mise hors tension du solénoïde (1)
→Le tiroir de commande (4) est ramené en position centrale par les ressorts de compression
En position médiane, les raccords A et B vers T sont ouverts, le fluide sous pression peut donc s'écouler librement vers le réservoir. Une commande manuelle optionnelle permet de déplacer le tiroir de commande (4) sans alimenter le solénoïde.
●Attention!
Une utilisation involontaire de la commande manuelle peut provoquer un mouvement incontrôlé de la machine !
Symboles du réducteur de pression proportionnel 3DREP 6B
