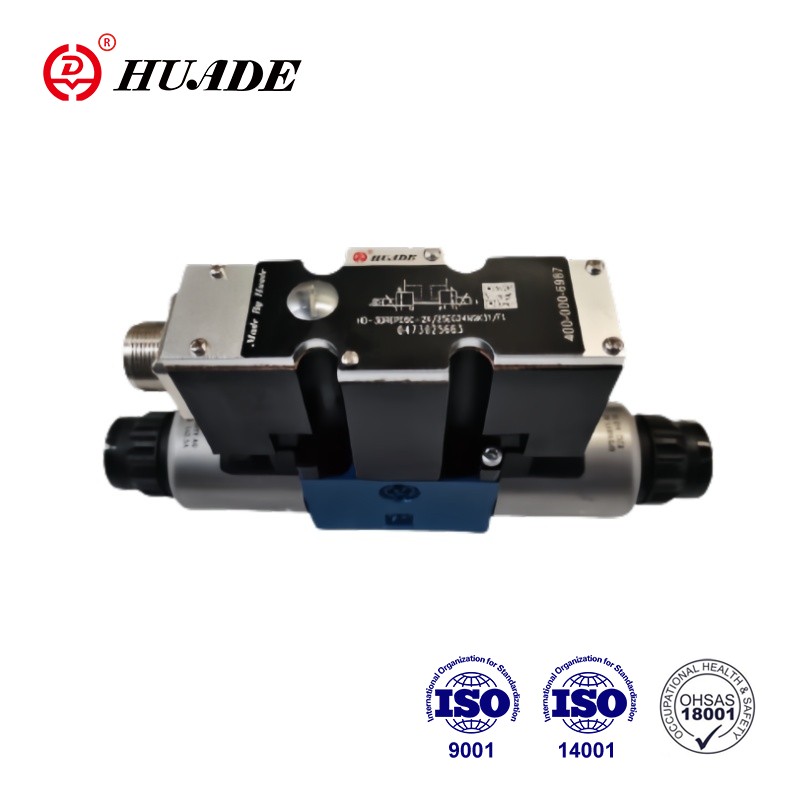

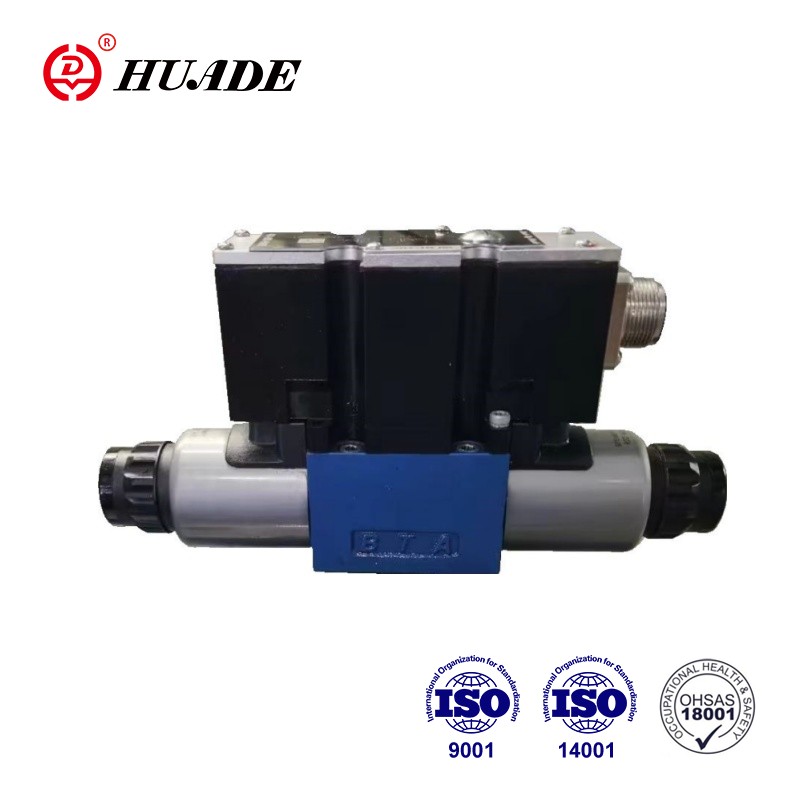

Par rapport au réducteur de pression proportionnel 3DREPE6-2X, le réducteur de pression proportionnel 3DREPE6E-2X a une apparence et un principe similaires, mais la différence est qu'il dispose d'un amplificateur et d'une interface A1 intégrés. Les solénoïdes sont commandés en option via une électronique de commande intégrée. Le 3DREPE6E-2X de Huade et Rexroth utilisent les mêmes normes de qualité. Les performances peuvent correspondre à celles de Rexroth.
| Hydraulique | |||
| Type de vanne | HD-3DREP | HD-3DREPE | |
| Plage de pression de service MPa | Port P | 2 à 10 pour l'étage de pression 1,6 | |
| 3 à 10 pour l'étage de pression 2,5 | |||
| 5 à 10 pour l'étage de pression 4,5 | |||
| Port T | 0 à 3 | ||
| Débit max. L/min | 15(△p=5MPa) | ||
| Finesse du filtre (μm) | ≤20 (de préférence≤10) | ||
| Hystérésis (%) | ≤5 | ||
| Précision de répétabilité (%) | ≤1 | ||
| Sensibilité de la réponse (%) | ≤0,5 | ||
| Fluide sous pression | Huile minérale ou ester de phosphate | ||
| Plage de viscosité mm2/s | 20~ 380 | ||
| Plage de température du fluide sous pression ( ℃) | -20~+80 | ||
| Poids (kg) | 2 | 2.2 | |
| Électrique | |||
| Données électriques, solénoïde | |||
| Type de vanne | HD-3DREP | HD-3DREPE | |
| Type de tension | CC | CC | |
| Tension nominale (V) | 24 | ||
| Courant maximum (A) | 1.5 | 2.5 | |
| Résistance de la bobine du solénoïde (Ω) | Valeur froide à 20℃ | 4.8 | 2 |
| Valeur max. chaude | 7.2 | 3 | |
| Devoir (%) | 100 | ||
| Température de la bobine ℃ | jusqu'à 150 | ||
| Protection | IP65 | ||
| Électricité, électronique de commande | |||
| Amplificateur | HD-VT-VSPA2-50-1X/T1 (avec 1 temps de rampe) | électronique de commande intégrée | |
| HD-VT-VSPA2-50-1X/T5 (avec 5 temps de rampe) | |||
| Tension d'alimentation | Tension nominale VCC | 24 | |
| Valeur limite inférieure V | 19 | ||
| Valeur limite supérieure V | 35 | ||
| consommation actuelle | Imax A | 1.8 | |
| Courant d'impulsion A | 4 | ||
Caractéristiques:
▶ Vannes proportionnelles à commande directe pour le contrôle de la pression et de la direction d'un débit
▶Actionné via des solénoïdes proportionnels avec filetage central et bobine amovible
▶Contrôle manuel, en option
▶Bobine de commande centrée sur ressort
▶Type HD-3DREPE avec électronique intégrée, interface A1
▶Électronique de contrôle externe pour le type HD-3DREP :
▶Amplificateur analogique type HD-VT-VSPA2-50-1X/...au format Eurocard
▶Amplificateur numérique de type HD-VT-VSPD-1-1X/. ..au format Eurocard
▶Amplificateur électrique type HD-VT-11118 de conception modulaire
▶ Électronique de vanne et de commande proportionnelle provenant d'une seule source
Application:
Le réducteur de pression proportionnel 3DREP6E-2X est largement utilisé dans le contrôle automatique des systèmes hydrauliques dans diverses industries telles que les machines-outils, l'industrie légère, la métallurgie, etc.
Le réducteur de pression à 3 voies type 3DREP6-2X...est actionné directement par des solénoïdes proportionnels. Ils convertissent un signal d'entrée électrique en un signal de sortie de pression proportionnelle. Les solénoïdes proportionnels sont des solénoïdes CC à broches humides contrôlables avec filetage central et bobine amovible. Les solénoïdes sont commandés au choix via une électronique de commande externe (type 3DREP-2X) ou par une électronique de commande intégrée (type 3DREPE-2X).
La vanne comprend principalement : des solénoïdes (5 et 6), un boîtier (1), un tiroir de commande (2) avec des tiroirs de mesure de pression (3 et 4) et une électronique de vanne intégrée en option (7).
Avec les solénoïdes (5 et 6) hors tension, le tiroir de commande (2) est maintenu dans sa position centrale par des ressorts de compression. Le tiroir de commande (2) est directement actionné lorsqu'un des solénoïdes est alimenté.
Par ex. en alimentant le solénoïde (5) : le tiroir de mesure de pression (3) et le tiroir de commande (2) se déplacent vers la droite proportionnellement au signal d'entrée électrique. La connexion de P à B et de A à T s'effectue via des sections transversales en forme d'orifice avec des caractéristiques d'écoulement progressives.
Mise hors tension de l'électro-aimant (5) : le tiroir de commande (2) est rappelé en position centrale par les ressorts de compression. En position médiane, les raccords A et B vers T sont ouverts, le fluide sous pression peut donc s'écouler librement vers le réservoir. Une commande manuelle optionnelle (9 ou 10) permet de déplacer la bobine de commande (2) sans alimenter le solénoïde.
La fonction de cette version de la vanne à 2 positions est fondamentalement la même que celle de la vanne à 3 positions de commutation.
Les vannes 2 positions ne sont cependant équipées que d'un solénoïde 5 ou 6. Un bouchon (11) est monté à la place du deuxième solénoïde.
Symboles du réducteur de pression proportionnel 3DREP6E-2X
Utilisé conjointement avec d'autres vannes proportionnelles
Paquet de la vanne combinée
