Une analyse complète de l'état de fonctionnement de la soupape de décharge de pression

Vannes de décharge de pression(PRVS) sont essentiels Dispositifs de sécurité dans les systèmes industriels. Ils libèrent automatiquement l'excès pression pour éviter les dommages causés par l'équipement, la défaillance du système ou les explosions dangereuses. Comprendre le fonctionnement de ces vannes et de leur statut d'exploitation maintenir des opérations industrielles sûres et efficaces.

Cette analyse complète couvre Tout ce que vous devez savoir sur les vannes de décharge de pression, des principes de base aux techniques de surveillance avancées. Nous explorerons différents types de vannes, Problèmes courants, stratégies de maintenance et normes de l'industrie qui maintiennent ces Les dispositifs de sécurité critiques fonctionnent correctement.

Qu'est-ce qu'une soupape de décharge de pression?

Définition de base et comment cela fonctionne

Une soupape de décharge de pression est comme une sécurité garde pour les systèmes sous pression. Considérez-le comme un bouton de libération automatique qui Ouvre lorsque la pression devient trop élevée. Lorsque la pression à l'intérieur d'un système atteint un niveau dangereux, la valve s'ouvre pour laisser une partie du liquide sous pression (gaz ou liquide) s'échapper. Une fois que la pression remonte à un niveau sûr, la valve se ferme encore.

La valve fonctionne à travers un simple mais mécanisme efficace. Un système de ressort ou de pilote surveille constamment la pression. Lorsque la pression devient suffisamment forte pour surmonter la force de ressort, la valve ouvre. Cela se produit automatiquement sans aucun contrôle humain, ce qui en fait un Dernière ligne de défense fiable contre les accidents liés à la pression.

Pourquoi les soupapes de décharge de pression sont tellement Important

Accidents industriels impliquant une surpression peut être catastrophique. Le célèbre accident nucléaire de trois milles a mis en évidence À quel point ces vannes sont critiques pour la sécurité. Sans soulagement de la pression approprié, L'équipement peut exploser, provoquant:

• Blessures graves ou décès pour les travailleurs
• Dommages matériels massifs
• Contamination environnementale
• Les arrêts de production coûtant des millions de dollars

Les PRV servent de barrière de sécurité finale, Protéger à la fois les personnes et l'équipement lorsque d'autres systèmes de contrôle échouent.

Parties principales d'une soupape de décharge de pression

Comprendre les composants clés aide Expliquez comment ces vannes fonctionnent:

Éléments de valve: Les principales pièces mobiles, y compris le disque (la pièce qui s'ouvre et ferme) et les joints qui empêchent les fuites lorsqu'ils sont fermés.

Éléments de détection: Celles-ci détectent les changements de pression. Ils peuvent être soit des diaphragmes (pour Applications à basse pression et à haute précision) ou des pistons (à haute pression, Utilisation lourde).

Éléments de force de référence: Des ressorts généralement réglables qui fixent le niveau de pression auquel la valve s'ouvre. Des pièces supplémentaires comme les buses et les chambres de pression amendées la réponse de la valve.

Matériels: Les matériaux communs incluent le laiton pour une utilisation générale et l'acier inoxydable (grades 303, 304 ou 316) pour les environnements corrosifs. Le choix dépend du type de Fluide les poignées de soupape et les conditions de fonctionnement.

Les vannes modernes comme la série J d'Emerson utilisent Des conceptions de soufflets équilibrés qui réduisent l'effet de la pression en aval, faisant les plus précis et fiables.

Où les soupapes de décharge de pression sont utilisées

Applications industrielles

Les PRV se trouvent dans de nombreuses industries:

Pétrole et gaz: Protéger les pipelines et l'équipement de traitement des pics de pression dangereux.

Traitement chimique: Prévenir les explosions du réacteur et protéger contre l'imbapissement réactions.

Systèmes à vapeur: Sauvegarder les chaudières et les réseaux de distribution de vapeur en alimentation plantes et installations de fabrication.

Traitement de l'eau: Maintenir des pressions sûres dans le traitement et la distribution de l'eau Systèmes.

Fabrication pharmaceutique: Protéger les conteneurs stériles et l'équipement de traitement.

Systèmes CVC: Assurer le fonctionnement sûr des systèmes de chauffage et de refroidissement dans les bâtiments.

Situations de surpression communes

Plusieurs conditions peuvent provoquer une dangereuse accumulation de pression:

• Dysfonctionnements de l'équipement ou défaillances du système de contrôle
• Prises bloquées ou vannes fermées en aval
• Augmentation de la température qui élargit les liquides
• Réactions chimiques qui produisent du gaz
• Échecs de puissance qui arrêtent les systèmes de refroidissement
• Erreur humaine dans les procédures de fonctionnement

Types de soupapes de décharge de pression

Vannes de décharge de pression par rapport à la sécurité Vannes

Alors que les deux types protègent contre surpression, ils fonctionnent différemment:

Vannes de décharge de pression (PRV): Ouvert progressivement et sont généralement utilisés avec des liquides. Ils commencent Ouverture à environ 3 à 5% au-dessus de la pression réglée et se ferme complètement lorsque la pression tombe 2 à 4% en dessous du point de consigne.

Vannes de secours de sécurité (SRV): Ouvrez rapidement avec une action "pop" et sont utilisés avec des gaz ou vapeur. Ils peuvent gérer les augmentations de pression de 10 à 20% au-dessus de la pression fixée.

Vannes combinées: Peut gérer à la fois les liquides et les gaz, basculant entre progressivement et Action pop en fonction du type de fluide.

Types principaux et leurs caractéristiques

Vannes à ressort

Ce sont le type le plus courant, en utilisant un ressort pour maintenir la valve fermée.

Avantages:

• Design simple et fiable
• Fonctionne dans la plupart des applications
• Facile à entretenir

Désavantage:

• Sensible à la pression du dos (pression en aval de la valve)
• Peut bavarder ou vibrer dans certaines conditions

Mieux utilisé pour: Chaudières à vapeur, applications de processus généraux

Soufflet / vannes de piston équilibrées

Ces valves compensent la pression du dos Effets utilisant un soufflet ou un système de piston.

Avantages:

• Non affecté par le changement de pression
• Contrôle de pression plus précis
• Mieux pour les applications corrosives

Désavantage:

• Design plus complexe
• Les soufflettes peuvent s'use avec le temps
• Besoin de systèmes de ventilation

Mieux utilisé pour: Systèmes avec des services de pression arrière variable, des services sales ou corrosifs

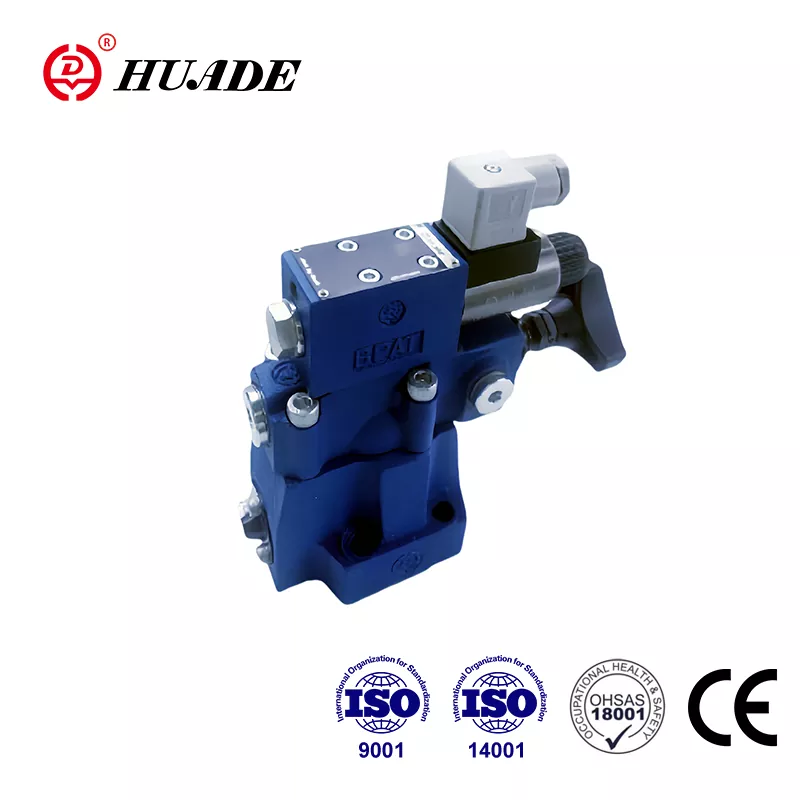

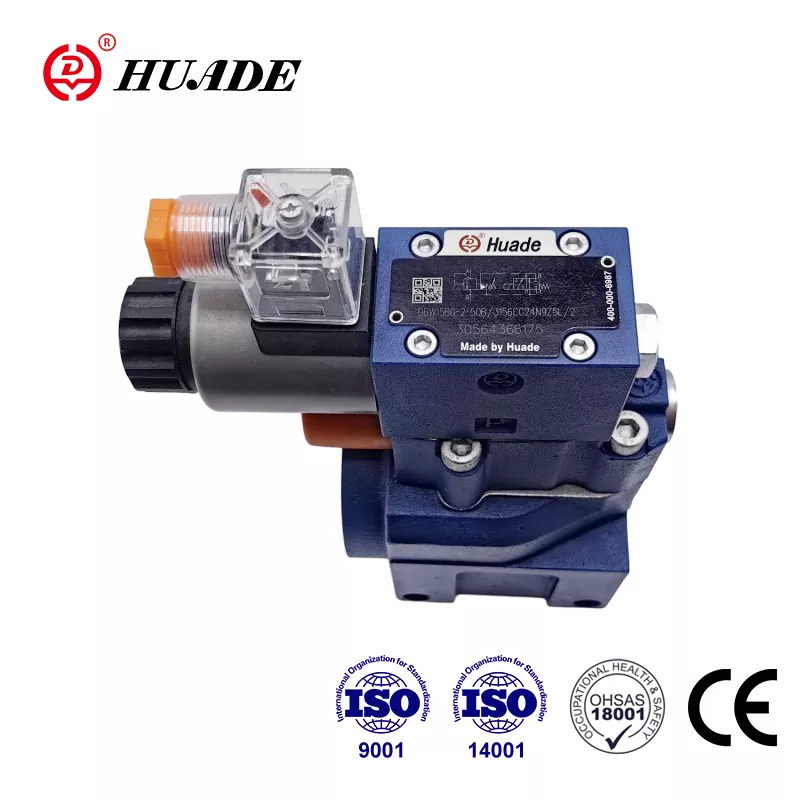

Vannes pilotées

Ceux-ci utilisent une petite vanne pilote pour contrôler un Vanne principale plus grande.

Avantages:

• Très précis (peut fonctionner à 98% de la pression définie)
• Ne bavardez pas et ne vibrez pas
• Bon pour les grandes applications de débit

Désavantage:

• Plus complexe et coûteux
• Sensible à la contamination
• Nécessiter plus d'entretien

Mieux utilisé pour: Systèmes de grande capacité, applications à haute pression

Disques de rupture

Ce sont des disques métalliques minces qui éclatent quand La pression devient trop élevée.

Avantages:

• Très faible coût
• Pas de fuite avant l'activation
• Peut protéger les PRV de la corrosion

Désavantage:

• Unique uniquement
• Créer des fragments de métal lorsqu'ils éclatent
• Nécessitent une fermeture du système pour remplacer

Mieux utilisé pour: Événements de surpression rares, environnements corrosifs

Vannes de secours

Ces vannes spéciales s'ouvrent à l'intérieur Des millisecondes pour protéger contre les pics de pression soudains.

Avantages:

• Réponse extrêmement rapide
• Excellent pour la protection du marteau à eau
• Caractéristiques d'ouverture précises

Désavantage:

• Application spécialisée
• Coût plus élevé

Mieux utilisé pour: Protéger contre les changements de pression rapides dans les pipelines

Paramètres de fonctionnement clés

Exercer une pression

C'est la pression à laquelle la valve commence à s'ouvrir. Il doit être calibré soigneusement, généralement testé trois fois pour Assurer la précision dans ± 3% ou 0,1 bar. La pression de fonctionnement normale doit être Au moins 20% en dessous de la pression réglée (minimum 10%) pour éviter les fuites.

Pression de secours et surpression

La pression de secours est égale à la pression de réglage plus Allocation de surpression. Différentes applications permettent une surpression différente Niveaux:

• Applications générales: 10%
• Applications de la chaudière: 3-5%
• Urgence d'incendie: jusqu'à 20%

Les normes ASME limitent la surpression à 10% des Pression de travail maximale autorisée (MAWP) pour la plupart des navires, ou 21% pendant le feu urgences.

Pression de recouvrement et purge

La pression de recouvrement est lorsque la valve se ferme à nouveau. La purge est la différence entre la pression réglée et la reprise pression, généralement 4 à 20%. Une marge de 3 à 5% empêche les bavardages.

Pression de travail maximale admissible (Mawp)

C'est la pression la plus élevée que la protection L'équipement peut gérer en toute sécurité. La pression de réglage de la valve ne doit pas dépasser la MAWP et La pression de secours ne doit pas dépasser la pression accumulée maximale autorisée (MAAP).

Problèmes courants et leurs causes

Comprendre les modes de défaillance typiques aide avec dépannage et prévention:

La valve n'ouvre pas à la pression réglée

Causes:

• Ressorts brisés ou affaiblis
• Mouvement de soupape de blocage de contamination
• Corrosion Empêcher le fonctionnement
• Étalonnage incorrect

Conséquences: Surpression du système, dommages potentiels de l'équipement ou explosion

Surpression du système (la valve ne parvient pas à Ouvrir)

Causes:

• Valve coincée en raison de la contamination
• Mauvaise sélection ou dimensionnement de la valve
• Dommages à la corrosion graves

Conséquences: Échec catastrophique, incidents de sécurité (comme le cas de Three Mile Island)

Fuite de valve

Causes:

• La valve ne se ferme pas correctement
• Mauvaise taille de valve pour l'application
• Surfaces d'étanchéité usées ou endommagées
• Contrainte thermique des changements de température

Conséquences: Perte d'énergie, libération environnementale, inefficacité du système

Bavardage et vibration

Causes:

• Chute excessive de pression d'entrée (plus de 3%)
• Pression arrière élevée
• Valve surdimensionnée pour l'application

Conséquences: Usure rapide des composants de soupape, dommages causés par les tuyaux, bruit

Coller, porter et corrosion

Causes:

• Liquides contaminés
• Matériaux incompatibles
• Conditions de fonctionnement sévères

Conséquences: Panne de soupape, fuite inattendue, compromis du système de sécurité

La plupart des problèmes découlent des problèmes du système plutôt que des défauts de valve, soulignant l'importance d'une sélection appropriée, installation et maintenance.

Amélioration de la maintenance et de la fiabilité

Stratégies de maintenance

Entretien préventif: Inspection régulière, nettoyage, lubrification et tests. À haut risque Les demandes peuvent nécessiter une maintenance annuelle.

Réconvénieurs majeurs: Démontage complet, tests non destructeurs, composant Remplacement et test complet avant de revenir au service.

Techniques de diagnostic

Inspection de base: Les vérifications visuelles et les tests de fuite peuvent identifier des problèmes évidents.

Tests non destructeurs avancés (NDT):

• Surveillance des émissions acoustiques
• Tests ultrasoniques
• Inspection des particules magnétiques
• Test de pénétration de colorant
• Tests radiographiques
• Analyse des vibrations

Ces techniques avancées peuvent détecter Problèmes précoces, réduisant les coûts et prévention des échecs.

Surveillance intelligente et prédictive Entretien

La technologie moderne offre sophistiqué Systèmes de surveillance:

Surveillance acoustique sans fil: Des systèmes comme Rosemount 708 peuvent détecter le fonctionnement de la valve sans contact physique.

Émetteurs de position: Des dispositifs comme Fisher 4400 Monitor Valve Position en continu.

Intelligence artificielle: AI et apprentissage automatique Analyser les données de surveillance à prédire échecs avant qu'ils ne se produisent.

Les entreprises utilisant ces technologies rapportent Réduction jusqu'à 50% des arrêts imprévus. Histoires de réussite de Shell, Général Motors et Frito-Lay montrent des économies de millions de dollars par le biais de prédictifs Programmes de maintenance.

Inspection basée sur le risque (RBI) et Maintenance centrée sur la fiabilité (RCM)

RBI: Quantifie la probabilité d'échec et de conséquences, permettant la maintenance Ressources pour se concentrer sur l'équipement le plus à risque.

RCM: Prend un approche axée sur la fonction, déterminant les tâches de maintenance les plus efficaces pour chaque composant.

Ces approches fonctionnent ensemble pour optimiser Stares de maintenance et améliorez la fiabilité globale du système.

Normes et réglementations de l'industrie

La conformité aux normes de l'industrie est Essentiel pour la sécurité et le fonctionnement juridique:

Code de chaudière ASME et de navire de pression

• Section I (chaudières)etSection Viii (navires sous pression): Limiter la surpression à 10-21% de la mawp Selon les conditions
• Nécessitent une protection contre la pression indépendante pour chaque navire

Normes API

• API 520: Dimensionnement des calculs et exigences de flux
• API 521: Directives d'installation et conception du système
• API 526: Achat de valve caractéristiques
• API 527: Restection des sièges exigences

Série ISO 4126

Normes internationales couvrant la sécurité Exigences de vanne, y compris les vannes pilotées et les disques de rupture.

Directive de l'équipement de pression (PED) 2014/68 / EU

Règlements européens nécessitant le marquage de l'EC et évaluation de la conformité pour l'équipement de pression.

Exigences de l'OSHA

Règlement sur la sécurité au travail américain interdisant Isolement de la valve et nécessitant des systèmes indépendants de secours de pression.

Tendances technologiques et avenir Développements

Intégration numérique

Les PRV modernes incorporent de plus en plus Systèmes de surveillance et de contrôle numériques. Les valves intelligentes peuvent communiquer leur statut, prédire les besoins de maintenance et optimiser automatiquement les performances.

Matériaux avancés

Les nouveaux matériaux résistent mieux à la corrosion et dure plus longtemps dans des environnements difficiles. Ces matériaux réduisent l'entretien les exigences et améliorer la fiabilité.

Simulation et modélisation

Les simulations informatiques aident les ingénieurs à concevoir de meilleurs systèmes de valve et prédire les performances dans diverses conditions. Ce Réduit le besoin de tests physiques coûteux.

Considérations environnementales

Les vannes plus récentes minimisent les émissions et Impact environnemental tout en maintenant les performances de sécurité. C'est particulièrement Important dans les applications de traitement chimique et de raffinage d'huile.

Conclusion et recommandations

Conclusions clés

Statut de fonctionnement de soupape de secours de pression implique à la fois des paramètres à l'état d'équilibre (comme la pression définie et la capacité d'écoulement) et Caractéristiques de réponse transitoires (comme le temps d'ouverture et la protection des surtensions). La fiabilité dépend de la conformité appropriée des normes, de l'entretien régulier et De plus en plus, des systèmes de surveillance intelligents.

Découvertes importantes de la recherche récente:

• Les vannes de relief surtension surpassent considérablement Vanves pour les changements de pression rapide
• La combinaison avec les disques de rupture empêche les fuites tout en autorisant tests en ligne
• La plupart des défaillances de valve résultent des problèmes du système plutôt que défauts de valve
• La maintenance prédictive utilisant l'IA peut réduire considérablement les coûts et améliorer la sécurité

Recommandations d'action

Pour la conception et la sélection:

• Utilisez des calculs API 520 pour un dimensionnement approprié
• Considérez les simulations de pression transitoire pour la critique applications
• Spécifications du fabricant de référence des fournisseurs éprouvés Comme Emerson et Crosby
• Inclure la protection contre les surtensions pour les systèmes sujets au marteau à eau

Pour le fonctionnement et la maintenance:

• Maintenir au moins 20% de marge de pression en dessous de la pression réglée
• Mettre en œuvre une surveillance avancée à l'aide des systèmes NDT et AI
• Utilisez des approches RBI et RCM pour optimiser les calendriers de maintenance
• Les opérateurs de train sur le fonctionnement et l'urgence de la vanne appropriés procédures

Pour la conformité réglementaire:

• Assurer une revue stricte de la documentation et des processus d'approbation
• Effectuer des évaluations régulières de l'analyse des risques (PHA)
• Restez à jour avec des normes et réglementations en évolution
• Maintenir les enregistrements de certification et de test appropriés

Pour le soutien aux entreprises:

• Utiliser les outils de sélection en ligne et les calculatrices
• Accéder aux fiches techniques du fabricant et aux ressources techniques
• Considérez le coût total de possession, pas seulement l'achat initial prix
• Établir des relations avec des fournisseurs de services qualifiés

En suivant ces recommandations et Maintenir une approche complète de la gestion de la valve de soulagement de la pression, Les organisations peuvent garantir des opérations sûres, fiables et rentables répondant à toutes les exigences réglementaires.

L'avenir de la soupape de décharge de pression La technologie semble prometteuse, avec une surveillance intelligente, une maintenance prédictive, et Les matériaux avancés continuent d'améliorer la sécurité et la fiabilité. Séjour informé de ces développements et de la mise en œuvre des meilleures pratiques essentiel pour maintenir un avantage concurrentiel tout en assurant le plus élevé niveaux de sécurité.
