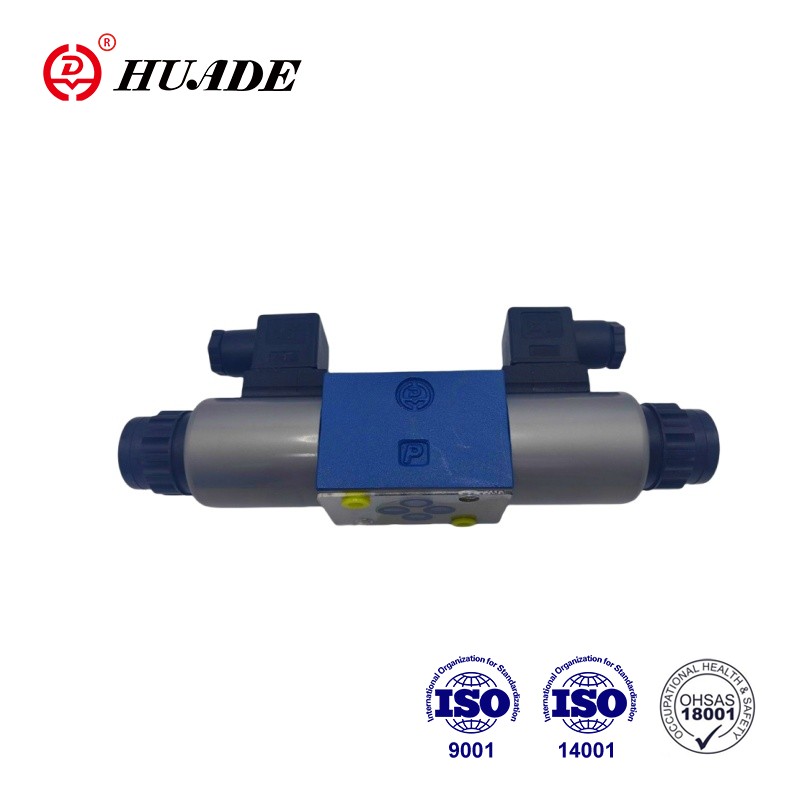

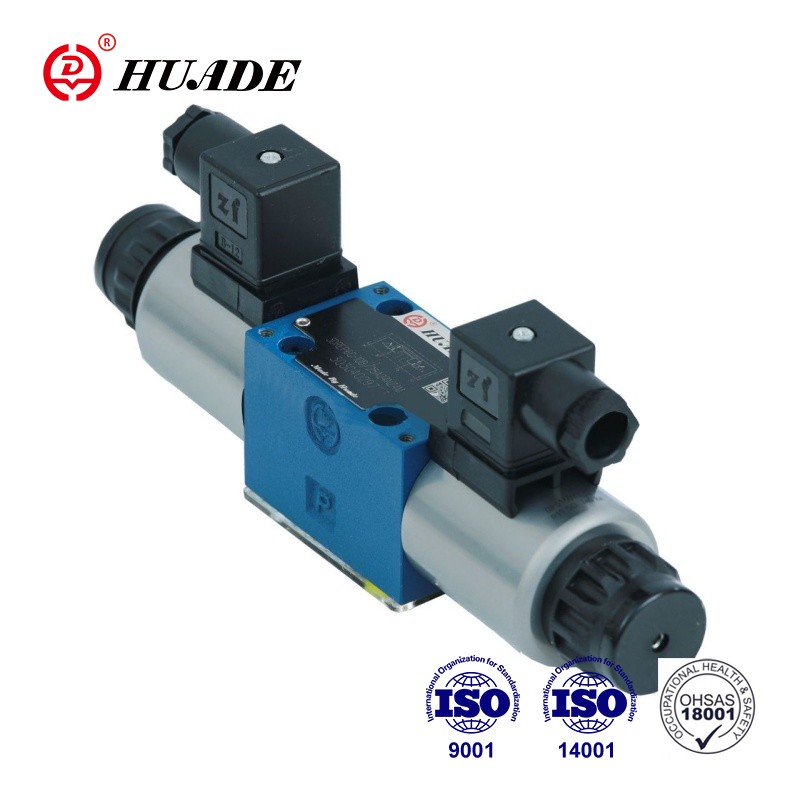

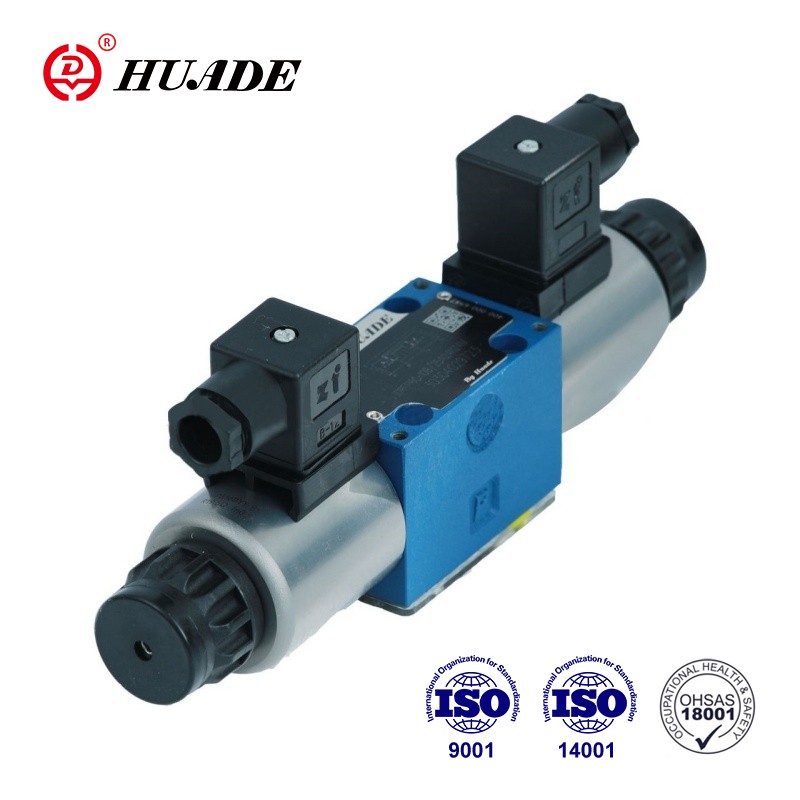

Le réducteur de pression proportionnel à trois voies 3DREP 6C présente les avantages d'une vitesse de réponse rapide, d'une précision de contrôle élevée et d'une bonne stabilité. En même temps, il présente une structure compacte et est facile à installer et à entretenir. Pendant l'utilisation, le réducteur de pression doit être régulièrement inspecté et entretenu pour garantir son fonctionnement normal et prolonger sa durée de vie.
| Hydraulique | ||
| Pression de service (MPa) | Port P | 10, si dépasse 10, installez la vanne, tapez ZDR6DP..-30B/... dans le port d'entrée |
| Port T | 3 | |
| Débit maximum (L/min) | 15(∆p=5MPa) | |
| Degré de contamination (euh) | Recommandation de filtre avec un taux de rétention minimum de β10≥ 75 | |
| Hystérésis (%) | ≤3 | |
| Précision de répétabilité (%) | ≤1 | |
| Sensibilité de la réponse (%) | ≤1 | |
| Plage d'inversion (%) | ≤1 | |
| Fluide sous pression | Huile minérale (pour joint NBR), ester phosphaté (pour joint FPM) | |
| Plage de viscosité (mm2/s) | 2,8 à 380 | |
| Plage de température du fluide sous pression (°C) | -20 à +70 | |
| Installation | facultatif, de préférence horizontal | |
| Poids (kg) | Type C : 2,6 ; type AB : 1,5 | |
| Électrique, solénoïde | ||
| Tension d'alimentation | DC24V | |
| Courant nominal par solénoïde (A) | 0.8 | |
| Courant maximum par solénoïde (A) | ≤0,02 | |
| Résistance de la bobine du solénoïde (Ω) | Valeur froide à 20°C | 19.5 |
| Max. valeur chaleureuse | 28.8 | |
| État de fonctionnement | continu | |
| Température ambiante (°C) | ~+50 | |
| Température de la bobine (°C) | ~+150 | |
| Protection selon DIN40 050 | IP65 | |
| Connexions électriques | 3DREP | avec fiche de composant selon DIN43650-AM2 connecteur selon DIN 43 650-AF2/Pg11 |
| 3DREPE | avec fiche de composant sur connecteur E DIN43563-AM6-3 E DIN43563-BF6-3/Pg11 | |
Caractéristiques:
▶Vannes proportionnelles à commande directe pour le contrôle de la pression et de la direction d'un débit
▶Actionné via des solénoïdes proportionnels avec filetage central et bobine amovible
▶Bobine de commande centrée sur ressort
Application:
Les réducteurs de pression proportionnels à trois voies 3DREP 6C sont largement utilisés dans l'approvisionnement en eau d'incendie, les systèmes d'extinction d'incendie par aspersion automatique et divers équipements hydrauliques, systèmes hydrauliques et machines hydrauliques.
◆Conception:
La vanne comprend principalement :
◆Fonction:
Lorsque les solénoïdes (1 et 2) sont hors tension, le tiroir de commande (5) est maintenu dans sa position centrale par des ressorts de compression.
Le tiroir de commande (2) est directement actionné lorsqu'un des solénoïdes est alimenté.
Par ex. en alimentant le solénoïde "a" (1)
→Le tiroir de mesure de pression (5) et le tiroir de commande (4) se déplacent vers la droite proportionnellement au signal d'entrée électrique.
→La connexion de P à B et de A à T se fait via des sections transversales en forme d'orifice avec des caractéristiques de débit progressives
◆Mise hors tension du solénoïde (1)
→Le tiroir de commande (4) est ramené en position centrale par les ressorts de compression
En position médiane, les raccords A et B vers T sont ouverts, le fluide sous pression peut donc s'écouler librement vers le réservoir. Une commande manuelle optionnelle permet de déplacer le tiroir de commande (4) sans alimenter le solénoïde.
●Attention!
Une utilisation involontaire de la commande manuelle peut provoquer un mouvement incontrôlé de la machine !
Structure du réducteur de pression proportionnel 3DREP 6C
Symboles du réducteur de pression proportionnel 3DREP 6C
