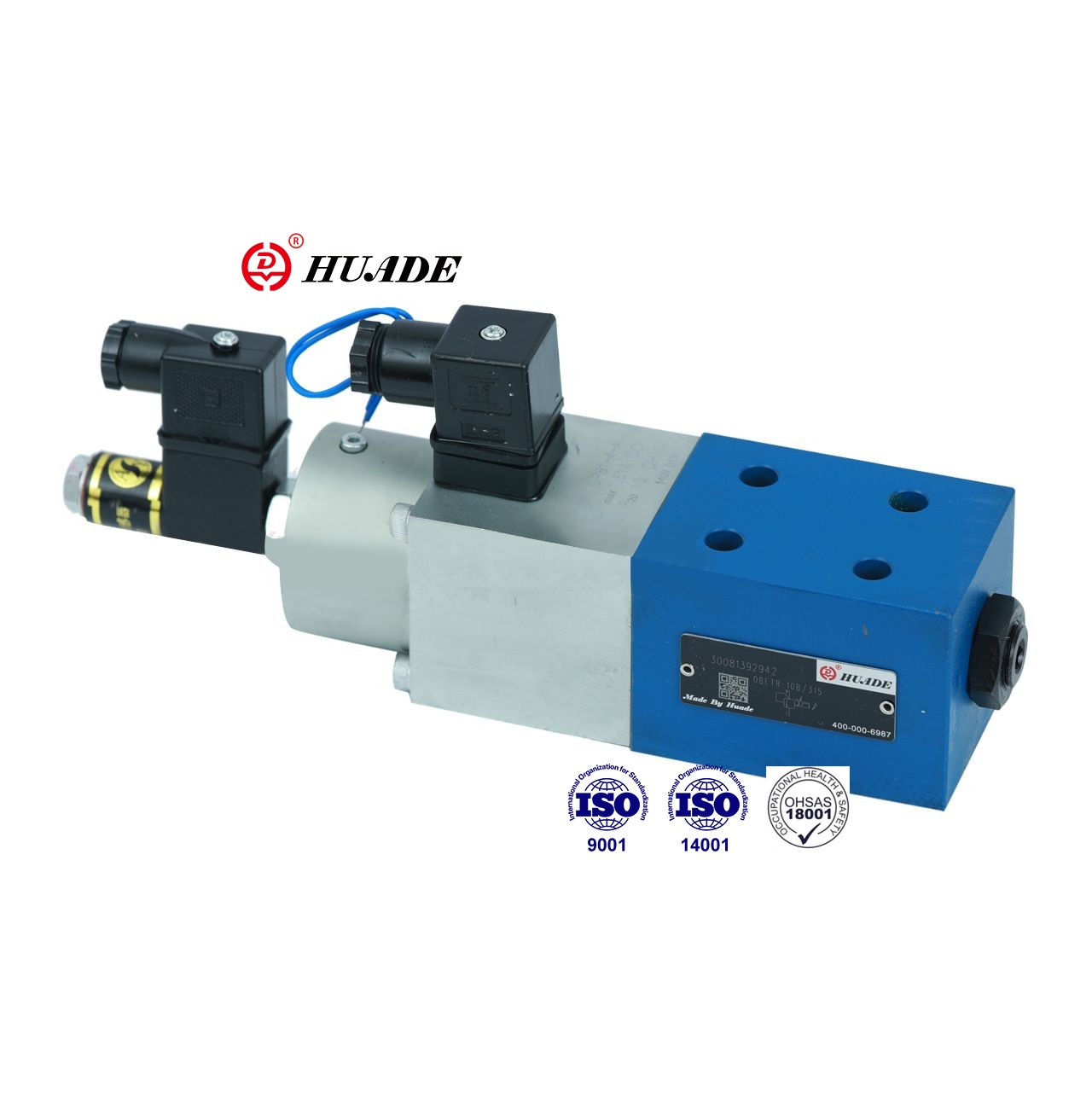

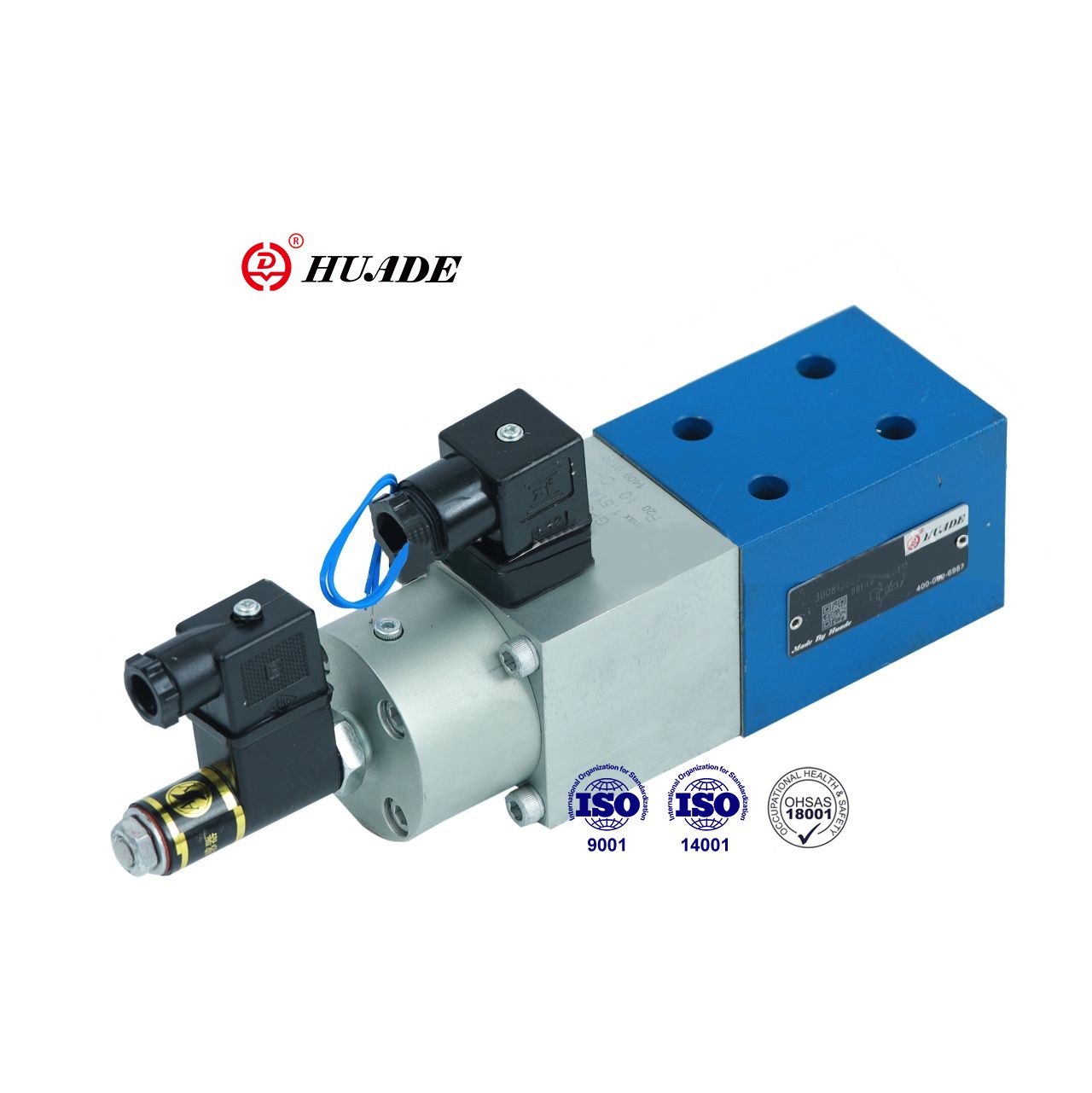

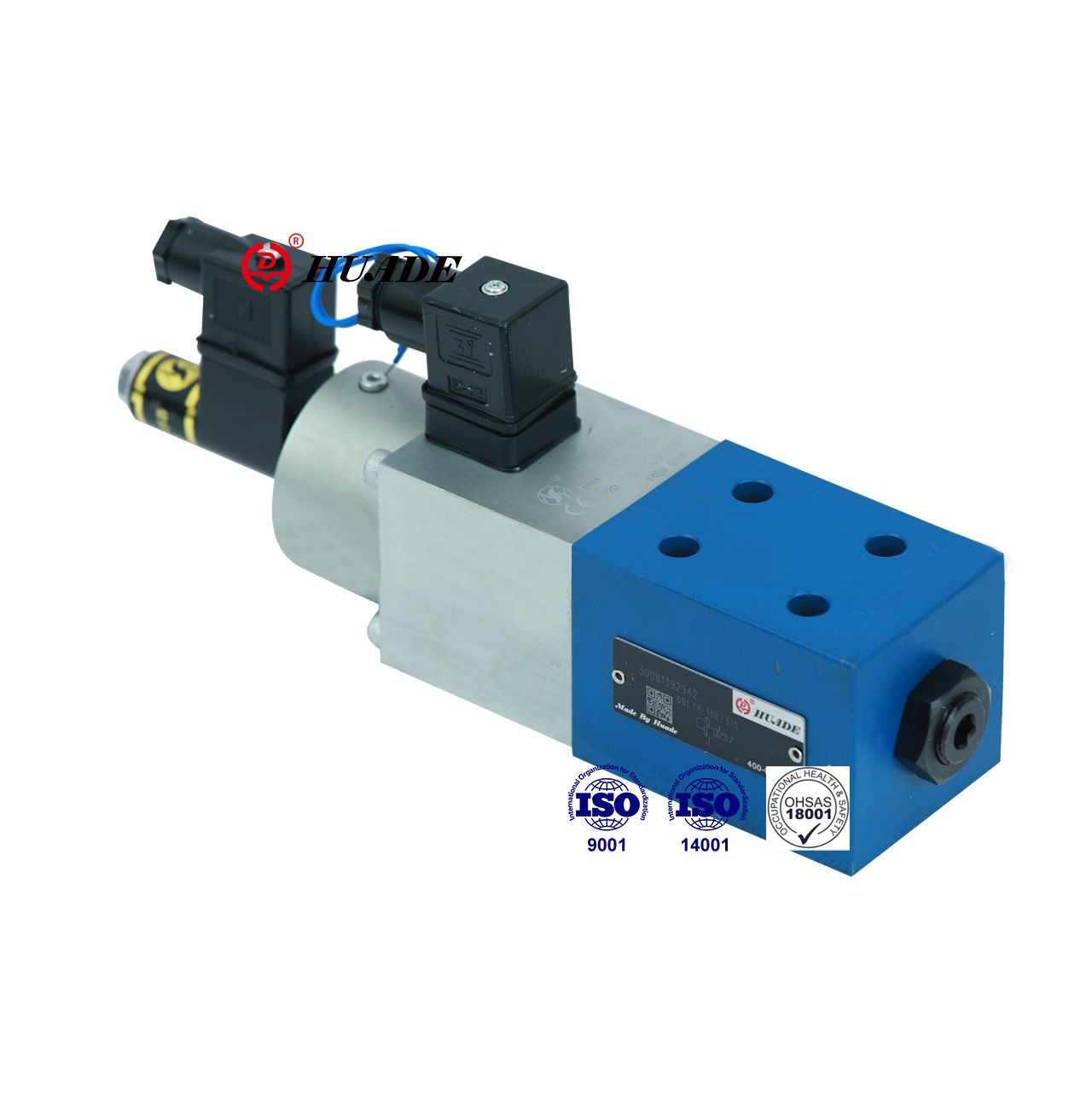

DBETR de souplesse de pression proportionnelle DBETR

• Caractéristiques du produit: bonne répétabilité,
• Spécifications: série DBETR de soupape de décharge proportionnelle,
• Applications: industrie légère, machines-outils, métallurgie,

envoyer une demande Téléchargement PDF

Description du produit

Cette soupape de décharge de pression proportionnelle DBETR régule la pression proportionnelle à la valeur de commande électrique. La vanne DBTR est largement utilisée dans les systèmes fermés avec une pression du système de télécommande. Les vannes DBETR de Huade utilisent les mêmes normes que les produits Rexroth. Ce DBETR de soupape de pression proportionnel peut remplacer les produits dans la même série, et le prix est relativement abordable.

Paramètre de produit de la soupape de décharge de pression proportionnelle dbett

Hydraulique
Max. Pression réglable (MPA)	Étape de pression 2,5 MPa	2.5
	Étape de pression 8,0 MPa	8
	Étape de pression 18.0 MPa	18
	Étape de pression 31,5 MPa	31.5
Min. Pression réglable (MPA)	(Voir les courbes caractéristiques)
Pression opérationnelle maximale (MPA)	Port T (avec réglage de la pression)	0.2
	Port T (sans réglage de la pression)	10
	Port P	31.5
Max.flow (l / min)	Étape de pression 25	10
	Étape de pression 80	3
	Étape de pression 180	3
	Étape de pression 315	2
Degré de contamination (μm)		≤20 (recommandation 10)
Hystérésis (%)		<1 de Max. pression d'installation
Répétabilité (%)		<0,5 de la pression maximale
Linéarité (%)	180; Étape de pression de 3 à 18 MPa	≤ 1,5 de la pression maximale
	315; Étape de pression de 6 à 31,5MPA
Variation typique (%)	Soupape	± 3 de max. pression d'installation
	Contrôle électrique	＜ 0,5
Réponse en pas de 0 à 100% (MS)		Temps de réponse (PMIN-PMAX)	Temps de réponse (PMAX-PMIN)
	Étape de pression 2.5 et 18MPA 0 à100	100	50
	Étape de pression 31.5MPA 0 à100	150	100
Liquide de pression		Huile minérale (pour le sceau NBR), ester phosphate (pour le sceau FPM)
Gamme de viscosité (mm²/ s)		2,8 à 380
Plage de température du liquide de pression (° C)		-20 à + 70
Position d'installation		facultatif
Poids (kg)		4

Électrique
Amplificateur associé		VT-5003S30
Tension d'alimentation		Dc
Résistance à la bobine (ω)	Valeur du froid à 20 ° C	10
	Max. valeur chaleureuse	13.9
(État de travail)		Continu
Température du liquide de pression (° C)		+50
Tension d'amplificateur	commuer complètement	24 ± 10%
	commuer trois source électrique	24 à 35
Max. consommation d'énergie (VA)		50
Résistance à la bobine à 20 ° C (Ω)		1	11	111
		56	56	112
Inductivité (transducteur) (MH)		6 à 8
Fréquence de l'oscillateur (transducteur) (KHz)		2.5
Protection à DIN 40 050		IP65

Caractéristique du produit et application de la soupape de décharge de pression proportionnelle dbett

Caractéristiques:

▶ Faible hystérésis

▶ Bonne répétabilité,

▶ Contrôle de position électrique en boucle fermée de la prétension du ressort

▶ Agturation proportionnelle du solénoïde avec transducteur de position inductive (équilibré de pression)

▶ Valve et contrôle électronique d'une source

Application:

La soupape de décharge de pression proportionnelle DBETR est largement utilisée dans divers domaines tels que l'industrie légère, les machines-outils, la métallurgie, etc.

Fonctions de fonction et de soupape de la soupape de décharge de pression proportionnelle dbett

La valve se compose essentiellement d'un logement (1), un solénoïde proportionnel (2) avec un transducteur positif inductif (3), un siège de soupape (4) et une valve Poppet (5)

La pression est définie en ajustant le potentiomètre de valeur de commande (0 à 9 V). L'ajustement de la valeur de commande provoque la tension du ressort de compression via les commandes électroniques et le solénoïde proportionnel (2). La tension du ressort de compression (6), c'est-à-dire la position de la plaque de ressort (7), est déterminée par le transducteur positionnel inductif (3). Tous les écarts par rapport à la valeur de commande sont corrigés par le contrôle positionnel de la boucle fermée.

L'utilisation de ce principe élimine l'effet du frottement du solénoïde.

Avantages:

- faible hystérésis

- Bonne répétabilité

Symboles de la soupape de décharge de pression proportionnelle DBETR
