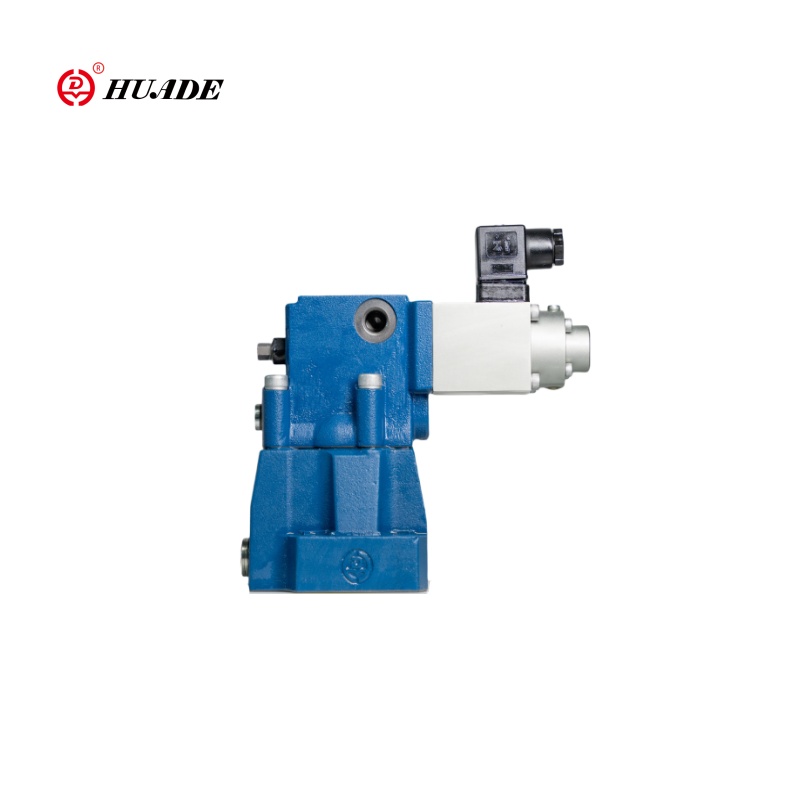

Pression proportionnelle réduisant la valve dre

En tant que distributeur de Huade Hydraulic, nous fournissons aux clients une soupape réduisant la pression proportionnelle. La valve réductrice de réduction de la pression proportionnelle à la pression proportionnelle à la Pilote Dre de Huade est devenue une composante clé indispensable dans plusieurs secteurs industriels en raison de sa haute précision, de sa stabilité élevée et de sa large gamme d'applications. Les produits hydrauliques Huade sont réputés pour leur qualité et, couplés à leurs prix bas, ont fait de Huade un leader de l'industrie hydraulique chinoise. De plus, comme leurs produits peuvent servir d'alternatives aux produits Rexroth, les valves hydrauliques Huade sont un substitut rentable qui mérite d'être considéré.

envoyer une demande Téléchargement PDF

Description du produit

Les types de réduction de la pression proportionnelle de Huade sont des vannes de réduction de la pression à fonctionnement du pilote. Ils sont utilisés pour la réduction d'une pression de travail.

La pression proportionnelle réduisant la valve Dre se compose essentiellement de la vanne pilote (1) avec un solénoïde proportionnel (2) de la soupape principale (3) avec un assemblage de bobine principal (4), ainsi qu'une clape de contrôle en option (5).

Paramètre de produit de la pression proportionnelle réduisant la valve dre

Hydraulique
MAX.Setting Pressure (MPA)	ports A et B	31.5
	port Y	aller au réservoir. Pas de pression
Pression maximale, pour le port A (MPA)	Le même que le taux de pression
Min.Setting Pressure pour le port A (MPA)	Être lié à "Q". (Voir courbes)
Linéarité (%)	± 3,5
Répétabilité (%)	<± 2
Hystérèse	Avec un carquois ± 2,5% pmax. Sans carquois ± 4,5% pmax
Liquides	Huile minérale (pour le sceau NBR), ester phosphate (pour le sceau FPM)
Gamme de viscosité (mm²/ s)	2,8 à 380
Plage de température du fluide (℃)	-20 à +70
Électrique
Tension d'alimentation	Dc
Courant Min.Control (A)	0.1
Courant max.Control (A)	0.8
Résistance à la bobine (ω)	Old Valve à 20 ℃ est de 19,5, la vanne maximale est de 28,8
Devoir	continu
Température maximale de climatisation (℃)	50
Isolation à DIN 40 050	IP65
Amplificateur associé	Connexateur plug-in
Applicateur électrique	VT_2000: 40 (ensemble de fourniture)

Caractéristique du produit et application de la pression proportionnelle réduisant la valve Dre

Caractéristiques:

▶ Protection maximale en option.

▶ Calline de contrôle en option entre A et B

▶ Vanne utilisé pour réduire une pression de travail

▶ Pour le montage des sous-plaques

▶ Valve et électronique à partir d'un seul sbince

Application:

La soupape de réduction de la pression proportionnelle DRE / DREM a une structure simple, une installation et un débogage pratiques, une forte capacité d'écoulement, une petite perte de pression, une bonne répétabilité et une linéarité, et convient aux occasions avec un grand débit du système. Il est largement utilisé dans les machines-outils, l'industrie légère, la métallurgie, la construction navale, l'ingénierie, l'exploitation minière, l'aérospatiale et d'autres domaines.

Fonctions de fonction et de soupape de la pression proportionnelle réduisant la valve dre

Tapez dre ...

Le réglage de la pression dans le port A dépend de la tension présente aux solénoïdes proportionnels (2).

Au repos, sans pression dans le port B, le ressort maintient la bobine principale (4) dans sa position de départ. La connexion de B à A est fermée, un saut de démarrage est donc évité.

La pression dans le port A agit via une connexion sur la zone de la bobine principale.

L'huile pilote est tirée du port A (NS 10) ou du port B (NS 20,30) et passe par la connexion au contrôleur d'écoulement constant, qui maintient le débit d'huile pilote constant indépendant des gouttes de pression entre les ports A et B. à partir de Le contrôleur d'écoulement constant Le débit d'huile pilote passe dans la chambre à ressort, à travers deux connexions, via un siège de soupape dans le port Y et de là dans la conduite de vidange.

La pression requise dans le port A est définie à l'amplificateur pertinent.

Symboles de la pression proportionnelle réduisant la valve Dre
