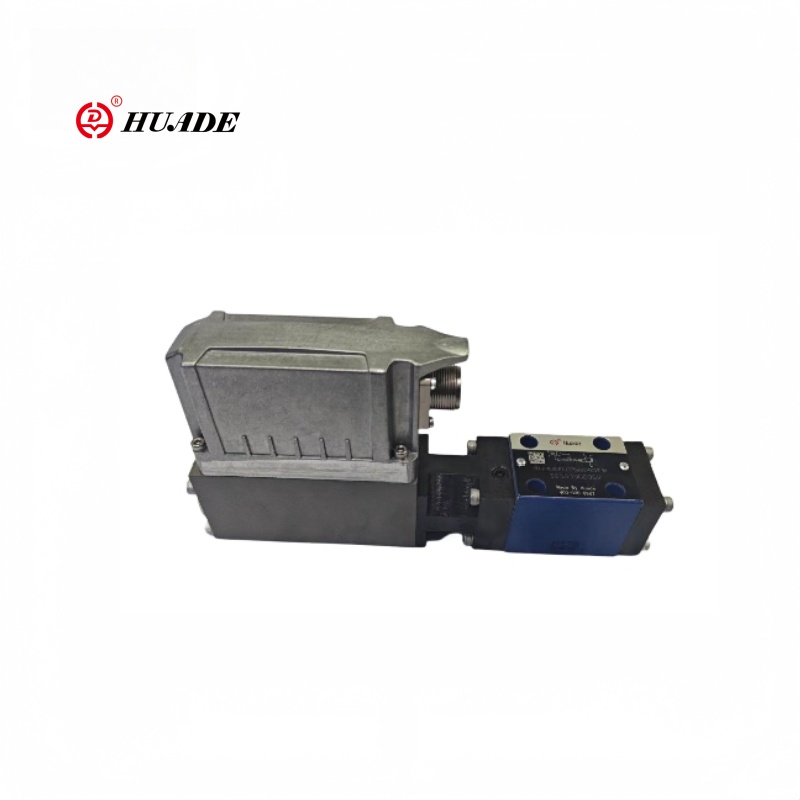

Pression proportionnelle réduisant la valve Drebe 6x-1x

La série proportionnelle à six voies réduisant la pression réduisante de la pression 6x-1x adopte une conception pilote, ce qui peut réduire la force motrice principale du noyau de la valve et améliorer la vitesse de réponse (la réponse en fréquence peut atteindre plus de 10 Hz). La structure à six voies réduit la complexité du pipeline et convient aux espaces compacts. Valve Drebe 6x-1x prend en charge les protocoles de communication industrielle standard (tels que Profinet, Ethercat), qui est facile à intégrer dans des systèmes hydrauliques intelligents.

Paramètre de produit de la pression proportionnelle RÉDUCTION VALVE DREBE 6X-1X

Caractéristique du produit et application de la pression proportionnelle réduisant la valve Drebe 6x-1x

Caractéristiques:

▶ Vannes opérationnelles pilotes avec rétroaction de position et électronique à bord pour réduire la pression du système chez le consommateur (huile pilote interne uniquement)

▶ Version à 3 voies (P-A / A -T), PMIN = PT

▶ Réglable à travers la position de l'armature contre le ressort de compression

▶ Hystérésis minimale contrôlée par position <1%, temps de réponse rapide, voir données techniques

▶ Limitation de pression à un niveau sûr même avec l'électronique défectueuse (courant de solénoïde i> iMax)

▶ Pour la fixation des sous-plaques, configuration du trou de montage vers ISO 4401-03-02-0-05. Sous-plaques selon la feuille de catalogue RE45053 (commande séparément)

▶ Connecteur plug-in à DIN 43563-AM6, voir la feuille de catalogue RE 08008 (commande séparément)

▶ Données pour l'électronique de déclenchement intégrée

Application:

Pression proportionnelle Réducteur de la série Drebe 6x-1x La série est un composant haute performance dans les systèmes hydrauliques industriels, adaptés aux conditions de travail complexes qui nécessitent un contrôle de pression précis et une réponse dynamique tels que les machines de construction, l'équipement métallurgique, les machines de moulage par injection et les machines à dépérir.

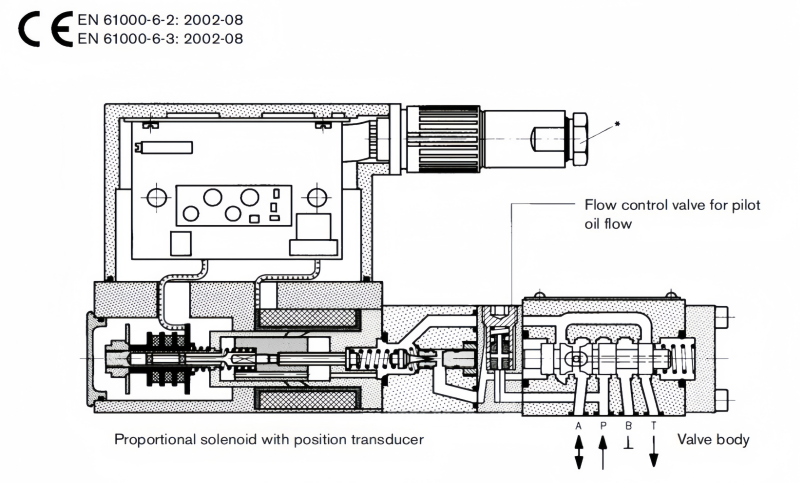

Fonction et section de la pression proportionnelle réduisant la valve Drebe 6x-1x

Général

Type Drebe6x Pression proportionnelle Les vannes de réduction des pression sont pilotées avec une scène principale à 3 voies.

La vanne pilote (étape pilote de soupape de décharge de pression) est fournie en interne avec un débit contrôlé d'huile pilote via P.

Les soupapes sont actionnées au moyen d'un solénoïde proportionnel contrôlé par position avec électronique embarquée.

Avec ces vannes, la pression dans un (consommateur) peut être ajustée infiniment et réduite par rapport au point de consigne.

Principe de base

Pour ajuster la pression du système en A, un point de consigne est défini dans l'électronique de déclenchement. Sur la base de ce point de consigne, l'électronique contrôle la position du solénoïde contre la force de ressort. Le solénoïde proportionnel est positionné précisément sur la courbe caractéristique du printemps. Le stade pilote est fourni avec de l'huile de P à un débit <0,6 L / min via une vanne de contrôle de débit. La pression pilote est comparée à la pression des consommateurs (plus ressort) en A et réglementée.

Le ressort entraîne Pamin = P dans T.

Limitation de pression pour une sécurité maximale

Si un défaut se produit dans l'électronique, de sorte que le courant de solénoïde (IMAX) dépasserait son niveau spécifié de manière non contrôlée, la pression ne peut pas s'élever au-dessus du niveau déterminé par

la force de ressort maximale.
