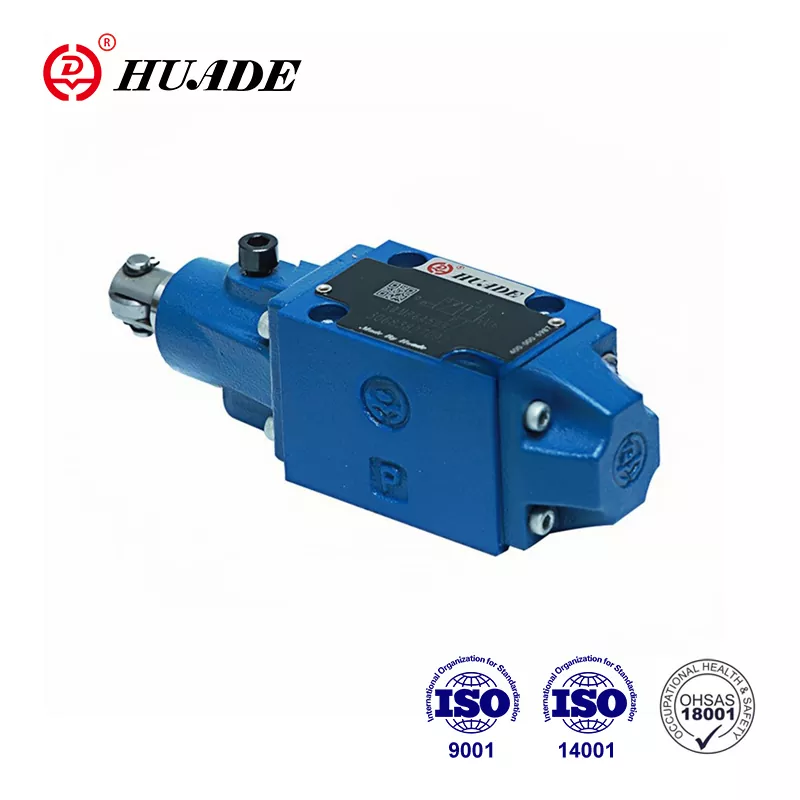

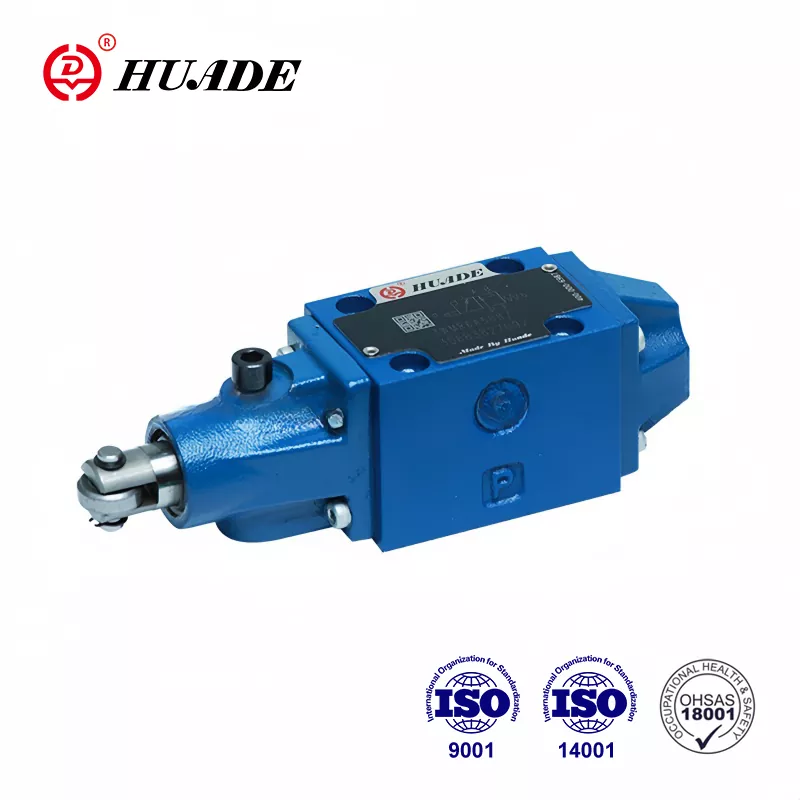

Lorsque les machines industrielles doivent changer de direction de manière fiable, la série de vannes de régulation directionnelles WMR offre une solution fiable depuis des décennies. Ces vannes à commande mécanique contrôlent le débit de fluide hydraulique dans les systèmes industriels, déterminant quand les vérins s'étendent ou se rétractent et quand les moteurs tournent vers l'avant ou vers l'arrière.
La vanne WMR se distingue par son fonctionnement par action mécanique pure. Un rouleau ou un piston est poussé par une came ou une pièce mobile, qui déplace la bobine interne et redirige le flux d'huile. Cette connexion physique directe signifie que la vanne réagit à la position réelle de la machine plutôt qu'aux signaux électriques, ce qui la rend idéale pour les applications où la fiabilité mécanique est la plus importante.
Comprendre la fonction de base
Le distributeur WMR fonctionne comme un distributeur à tiroir monté sur une embase. Lorsque rien ne pousse le rouleau, des ressorts de rappel maintiennent la bobine dans sa position neutre. Une fois qu'une came externe ou un composant mécanique appuie contre le piston à rouleau, le tiroir glisse à l'intérieur du corps de la vanne et relie différents ports entre eux. Cette action redirige le fluide hydraulique pour entraîner les actionneurs dans la direction souhaitée.
Cette philosophie de conception crée un lien direct entre la position physique et l'action hydraulique. Les machines-outils, les grues et les équipements de manutention utilisent ce principe pour garantir que les mouvements se déroulent dans le bon ordre. La vanne ne peut pas commuter jusqu'à ce que quelque chose bouge physiquement le rouleau, ce qui assure une sécurité inhérente dans de nombreuses applications.
Des spécifications techniques qui comptent
La série de vannes de commande directionnelles WMR est disponible en deux tailles principales conformément aux normes ISO 4401. La taille NG6 gère un débit jusqu'à 60 litres par minute et une pression jusqu'à 315 bars aux ports P, A et B. La taille NG10 offre des pressions nominales similaires avec une capacité de débit plus élevée. Ces spécifications permettent à la vanne de fonctionner dans des environnements industriels exigeants.
La température de fonctionnement varie de moins 20 degrés Celsius à plus 80 degrés Celsius avec des joints NBR standard. La vanne accepte des fluides hydrauliques d'une viscosité comprise entre 2,8 et 500 millimètres carrés par seconde. Le maintien d'une propreté des fluides conforme à la norme ISO 4406 classe 20/18/15 ou supérieure aide à prévenir l'usure interne et prolonge la durée de vie.
Une limitation nécessite une attention particulière lors de la conception du système. Le port T, qui renvoie le fluide vers le réservoir, a une limite de pression standard de 60 bars. Alors que les ports de travail principaux gèrent facilement 315 bars, un dépassement de 60 bars au niveau du port en T peut endommager les joints ou provoquer des fuites. Certaines variantes aux spécifications élevées augmentent cette limite à 210 bars pour les applications avec une contre-pression plus élevée.
Différentes configurations pour différents besoins
La série de distributeurs directionnels WMR offre plusieurs configurations de tiroir, généralement affichées sous forme de symboles hydrauliques. Une vanne à quatre ports et trois positions peut maintenir tous les ports bloqués au point mort ou connecter certains ports au réservoir. Les codes de symboles tels que C, E, J, L et M indiquent quels ports se connectent dans chaque position. Les fabricants proposent environ 19 variantes de symboles différentes pour répondre aux différentes exigences des circuits.
Les vannes à deux positions permettent un contrôle marche-arrêt plus simple. Les vannes à trois positions ajoutent un état neutre qui peut bloquer le débit, permettre la libre circulation ou créer d'autres conditions en fonction de la conception du tiroir. Le choix de la bonne configuration dépend de la nécessité pour les vérins de maintenir leur position lorsque la vanne revient au point mort ou de flotter librement.
Fabricants et variantes de modèles
Bosch Rexroth produit la série WMR originale dans le cadre de sa famille de produits Hydronorma. Leur série NG6 taille 5X comprend divers agencements de rouleaux et options de montage. Les vannes sont montées sur des embases standardisées suivant les modèles CETOP, ce qui simplifie le remplacement et permet de mélanger des composants de différents fabricants.
Hengli Hydraulics propose la série WMR/U10 pour les applications NG10. Leur série L3X propose 19 options de symboles avec des configurations de rouleaux de type R et de type U. Cette variété aide les ingénieurs à sélectionner la position exacte du rouleau et la direction d'actionnement nécessaires à la configuration spécifique de leur machine.
D'autres fournisseurs comme PONAR Wadowice et Leader Hydraulics fabriquent des vannes compatibles. La normalisation selon la norme ISO 4401 signifie que ces vannes peuvent être physiquement interchangées, bien que les concepteurs doivent vérifier que les pressions nominales, les capacités de débit et les configurations de tiroir correspondent aux besoins de leur application.
Exigences d'installation
L'installation correcte d'une vanne de commande directionnelle WMR commence par la préparation de la surface. La surface de montage sur l'embase doit répondre aux spécifications de planéité de 0,01 par 100 millimètres avec une rugosité de surface maximale de Rz 4. Toute irrégularité peut créer des chemins de fuite autour de la base de la vanne.
Quatre vis à tête creuse M6 de 40 millimètres fixent la vanne à la sous-plaque. Le serrage de ces boulons à 9 Newton mètres avec une tolérance de plus ou moins 15 pour cent fournit une force de serrage adéquate sans déformer le corps de la vanne. Le serrage croisé en diagonale assure une répartition uniforme de la pression.
Le système hydraulique doit utiliser une filtration appropriée avant de se connecter au distributeur directionnel WMR. L'installation de filtres qui maintiennent la propreté ISO 4406 classe 20/18/15 protège les espaces restreints entre la bobine et le corps. Même les petites particules peuvent rayer ces surfaces, provoquant des fuites internes ou un collage.
Applications du monde réel
Les machines-outils utilisent le distributeur WMR pour les séquences de changement d'outils et les opérations de serrage de la pièce. Lorsque la broche de la machine ou le changeur d'outils se déplace vers des positions spécifiques, des cames activent le rouleau et déclenchent des mouvements hydrauliques. Cela garantit que la séquence correcte se produit automatiquement sans commandes électroniques.
Les équipements miniers et métallurgiques s'appuient sur ces vannes pour le positionnement des convoyeurs et le contrôle des portes. Les environnements difficiles de ces industries rendent l’actionnement mécanique attrayant car il n’y a aucune connexion électrique susceptible de se corroder ou de tomber en panne. La poussière et l'humidité qui détruiraient les capteurs électroniques ont un impact minimal sur un simple agencement de rouleaux et de cames.
Les plates-formes élévatrices et les plateformes élévatrices à ciseaux intègrent des vannes WMR dans les systèmes de sécurité. La position du rouleau peut indiquer si des barres de sécurité sont en place ou si la plateforme a atteint certaines hauteurs. Cette vérification physique ajoute de la redondance aux circuits de sécurité et est conforme aux réglementations exigeant des verrouillages mécaniques.
Entretien et dépannage
Une fuite externe autour de la surface de montage indique généralement des joints toriques endommagés ou une vanne mal serrée. L'inspection et le remplacement du joint de montage résolvent la plupart des problèmes de fuites externes. Vérifier que la surface de montage reste plate et intacte évite toute récidive.
Les fuites internes apparaissent lorsque les actionneurs dérivent lentement alors que la vanne devrait les maintenir en position. Cela résulte souvent d'un fluide contaminé usant la bobine et l'alésage. La vérification de la propreté des fluides et le remplacement des filtres s’attaquent à la cause profonde. Dans les cas graves, la valve peut devoir être remplacée si l'usure dépasse les limites acceptables.
Un fonctionnement collant ou lent se produit lorsque la bobine ne se déplace pas librement à l'intérieur de l'alésage. La contamination arrive encore une fois en tête de liste des causes, mais le fonctionnement en dehors des plages de température ou de viscosité spécifiées crée également des problèmes. Garantir que le fluide hydraulique reste conforme aux spécifications évite la plupart des problèmes opérationnels avec la valve de commande directionnelle WMR.
Comparaison avec d'autres types de vannes
La série WMM utilise un levier manuel au lieu d'un rouleau pour l'actionnement. Les opérateurs déplacent manuellement le levier pour modifier la position de la vanne, ce qui fonctionne bien pour les commandes actionnées directement par les utilisateurs. La série WMD remplace le levier par un bouton rotatif, offrant une option de commande manuelle plus compacte.
Les électrovannes à commande électrique fournissent une télécommande mais nécessitent une alimentation électrique et des signaux de commande. Ces vannes commutent plus rapidement que les types mécaniques mais introduisent des points de défaillance potentiels via le câblage, les solénoïdes et les contrôleurs électroniques. La valve de commande directionnelle WMR élimine ces problèmes dans les applications où l'actionnement mécanique a du sens.
Les vannes pilotées utilisent la pression hydraulique pour déplacer des tiroirs plus grands, permettant ainsi de contrôler des débits plus élevés avec des forces d'actionnement plus faibles. Ces vannes coûtent plus cher et ajoutent de la complexité par rapport à la conception WMR à action directe. Pour les applications dans les limites des capacités de débit et de pression du WMR, la conception la plus simple s'avère souvent plus fiable et plus économique.
Considérations sur la gestion de la pression
Alors que les ports P, A et B gèrent 315 bars en toute sécurité, la limitation du port T nécessite une attention particulière lors de la conception du système. Toute restriction dans la conduite du réservoir ou l'utilisation d'un réservoir sous pression augmente la pression au port T. La contre-pression provenant d'autres vannes partageant la même conduite de réservoir affecte également ce port.
L'installation d'une conduite de réservoir séparée pour les vannes avec un débit de retour important permet de gérer la pression de l'orifice T. Certains concepteurs utilisent un collecteur de retour basse pression dédié qui se connecte directement au réservoir avec une restriction minimale. Pour les systèmes où une pression d'orifice T plus élevée est inévitable, la spécification de variantes haute pression du distributeur WMR évite une défaillance prématurée du joint.
Les clapets anti-retour ou les restricteurs situés à certains emplacements du circuit peuvent créer de manière inattendue une pression au niveau du port en T. Une analyse minutieuse des circuits lors de la conception identifie ces situations. Les manomètres au port T pendant la mise en service vérifient que les conditions réelles restent conformes aux spécifications.
Intégration du contrôle de flux
La vanne de régulation directionnelle WMR change le sens du débit mais ne contrôle pas directement le débit. La plupart des applications nécessitent un contrôle de débit supplémentaire pour réguler la vitesse de l'actionneur. Les vannes à pointeau ou les régulateurs de débit à pression compensée s'installent soit dans le circuit, soit directement dans les orifices des vannes.
Certains modèles WMR acceptent des restricteurs de cartouche filetés qui s'installent directement dans le port P. Ces bouchons de taille B08, B10 ou B12 permettent une limitation simple du débit et un amortissement des pics de pression. La conception intégrée permet d'économiser de l'espace et réduit le nombre de composants séparés dans le collecteur hydraulique.
Le contrôle du débit entrant limite le fluide entrant dans l'actionneur, tandis que le contrôle du débit sortant limite le débit de retour. Le choix dépend des caractéristiques de la charge et de la qualité de contrôle souhaitée. La vanne de commande directionnelle WMR s'adapte à l'une ou l'autre approche grâce à une conception de circuit appropriée autour de la vanne.
Considérations du marché pour 2025
Les défis de la chaîne d’approvisionnement continuent d’affecter la disponibilité des composants hydrauliques. Les délais de livraison pour les configurations WMR spécialisées peuvent s'étendre sur plusieurs mois, certains fabricants citant des dates de livraison jusqu'en septembre 2025. Planifier à l'avance et maintenir un inventaire stratégique permet d'éviter les retards de production.
Le prix des configurations NG6 standard commence à environ 800 dollars américains chez les principaux fabricants. Le marché secondaire propose des alternatives, avec des vannes d'occasion parfois disponibles dans une fourchette de 150 à 200 dollars. Cependant, l’achat de vannes d’occasion nécessite une inspection minutieuse pour vérifier l’état interne et éviter une défaillance prématurée.
Les stratégies multi-sourcing qui incluent à la fois des marques haut de gamme comme Bosch Rexroth et des alternatives compatibles de fabricants comme Hengli offrent une flexibilité d'approvisionnement. La normalisation ISO 4401 signifie que le changement de marque reste possible si les spécifications correspondent. La tenue à jour de listes de fournisseurs approuvés pour plusieurs fournisseurs réduit les risques dans l'environnement de marché actuel.
Le rôle dans l’automatisation moderne
À mesure que les usines ajoutent davantage de capteurs, de contrôleurs et de connectivité réseau, la simple vanne de commande directionnelle mécanique WMR offre des avantages stratégiques. Il ne peut pas être piraté, ne nécessite aucune mise à jour logicielle et échoue de manière prévisible. Cette fiabilité devient précieuse pour les fonctions critiques pour la sécurité qui nécessitent une sauvegarde mécanique.
Les réglementations européennes comme le Cyber Resilience Act se concentrent sur la sécurité des produits numériques. Les composants purement mécaniques comme la vanne WMR ne répondent pas à ces exigences, ce qui simplifie la conformité pour les fabricants de machines. La valve fournit une couche de base sécurisée qui n’introduit pas de vulnérabilités en matière de cybersécurité dans le système.
Les préoccupations en matière d’efficacité énergétique suscitent l’intérêt pour l’optimisation des systèmes hydrauliques. Bien que la vanne de commande directionnelle WMR elle-même n'économise pas d'énergie, sa fiabilité et ses faibles fuites internes contribuent à l'efficacité globale du système. Des vannes correctement dimensionnées avec des débits appropriés minimisent les chutes de pression et la génération de chaleur perdue.
Choisir la bonne configuration
Le choix d'une vanne de régulation directionnelle WMR commence par la compréhension des exigences de l'application. Le débit et la pression maximum déterminent si le dimensionnement NG6 ou NG10 est approprié. Le type d'actionneur et le comportement souhaité en position neutre dictent la configuration des symboles nécessaire.
Le positionnement des rouleaux affecte la manière dont la vanne s'intègre au système mécanique. Les rouleaux de type R se montent d'un côté tandis que les rouleaux de type U se montent de l'autre, permettant une flexibilité dans le placement des cames. La force d'actionnement requise et la géométrie de came disponible influencent ce choix.
Le choix du matériau du joint dépend du type de fluide et des températures extrêmes. Les joints NBR standard fonctionnent avec de l'huile hydraulique à base de pétrole dans les plages de températures industrielles typiques. Les applications à haute température ou les fluides synthétiques peuvent nécessiter des joints FKM qui tolèrent différentes conditions. La vérification de la compatibilité chimique évite le gonflement ou la détérioration du joint.
Ressources de documentation et d'assistance
Les fabricants fournissent une documentation technique détaillée pour la vanne de commande directionnelle WMR via leurs sites Web. Les fiches techniques répertorient les spécifications exactes, les dimensions et les codes de commande. Les manuels d'installation couvrent les procédures de montage et les valeurs de couple en détail.
Les modèles CAO dans différents formats facilitent la conception des machines et la disposition des collecteurs. Ces représentations 3D montrent les enveloppes exactes des vannes et les emplacements des ports, permettant ainsi la vérification des interférences avant le prototypage physique. La plupart des fabricants proposent des modèles aux formats STEP ou IGES qui sont importés dans les logiciels de conception courants.
Le support d’ingénierie d’application aide à résoudre des questions complexes de conception de circuits. Les fabricants disposent d'équipes techniques qui peuvent recommander des configurations spécifiques pour des applications inhabituelles ou résoudre des problèmes dans les systèmes existants. Tirer parti de ces ressources pendant la phase de conception évite des erreurs et des refontes coûteuses.
Considérations finales
La vanne de commande directionnelle WMR est destinée aux applications où le contrôle de position mécanique et la fiabilité de commutation comptent plus que la sophistication électronique. Sa conception éprouvée gère les conditions exigeantes des secteurs minier, du travail des métaux et de la manutention des matériaux sans les vulnérabilités des commandes électroniques. Comprendre ses capacités et ses limites permet aux ingénieurs de l'appliquer efficacement.
Une bonne gestion des fluides prolonge considérablement la durée de vie des vannes. Le maintien des normes de propreté, le fonctionnement dans des plages de température et de viscosité spécifiées et la gestion de la pression de l'orifice T évitent la plupart des modes de défaillance. Ces précautions simples font de la vanne de commande directionnelle WMR un composant durable qui offre des décennies de service.
Dans un monde qui s'oriente vers la transformation numérique, la vanne WMR prouve que les solutions mécaniques ont encore un rôle important à jouer. Son incapacité à être piraté ou manipulé à distance offre une sécurité inhérente. La connexion physique entre la position de la machine et l'action hydraulique crée un comportement prévisible sur lequel les systèmes de sécurité peuvent compter. Pour ces raisons, le distributeur WMR reste pertinent dans l’hydraulique industrielle moderne.
