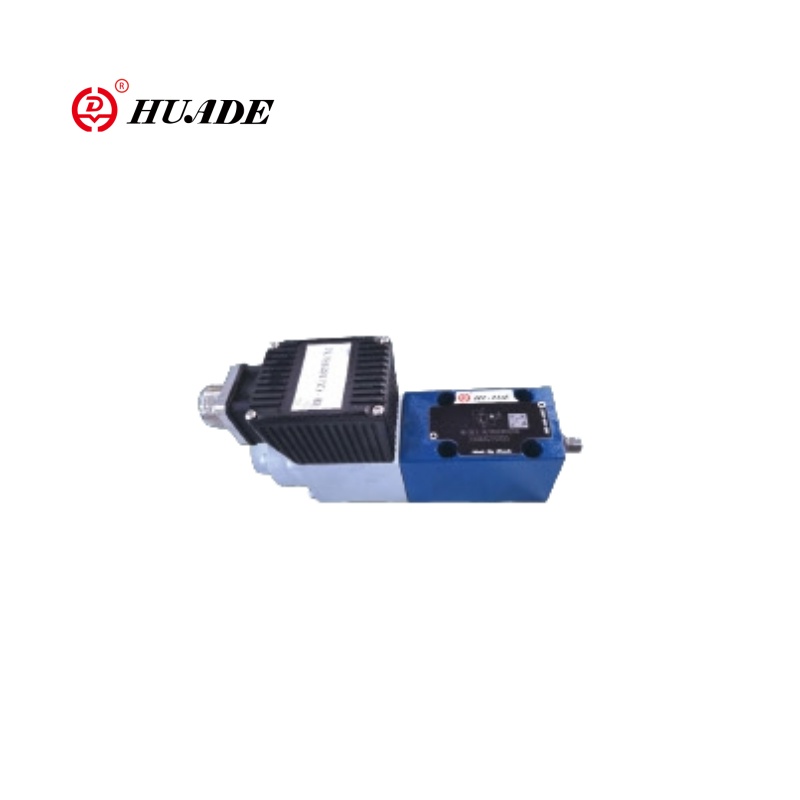

Valve de décharge de pression proportionnelle DBEE-1X

La soupape de relief proportionnelle DBEE-1x est entraînée par un solénoïde proportionnel, avec une connexion filetée et une bobine amovible. Il intègre un contrôleur électronique (OBE), permettant un contrôle plus précis et pratique. Cette valve est principalement utilisée pour limiter la pression du système et peut définir l'infini la limite de pression du système souhaitée en fonction des valeurs d'entrée électrique. Type de soupape proportionnel DBEE-1X répond aux exigences certifiées CE. La vanne proportionnelle DBEE-1x de Huade peut remplacer le même modèle proposé par Rexroth.

Paramètre de produit de la soupape de décharge de pression proportionnelle DBEE-1X

Caractéristique du produit et application de la soupape de décharge de pression proportionnelle DBEE-1X

Caractéristiques:

▶ Valve pour limiter une pression du système

▶ Agtuation via des solénoïdes proportionnels

▶ Pour le montage des sous-plaques ou la conception de la plaque de sandwich

▶ Valve et électronique de contrôle à partir d'une seule source

▶ Types HD-DBEE avec électronique de contrôle intégré

EXEMPLE ARRIÈRE SPÉRANCE DE LA COURVE CARACTÉRISTIQUE DE PRESSION DE VALEUR DE COMMANDE

② rampes de haut en bas de haut en bas

Application:

La vanne de secours proportionnelle DBEE-1X possède de larges perspectives d'application dans divers domaines tels que les machines d'ingénierie, l'équipement métallurgique, la construction navale, etc.

Fonction et section de la soupape de décharge de pression proportionnelle DBEE-1X

Les vannes de décharge de pression proportionnelles, les types HD-DBE sont actionnées au moyen d'un solénoïde proportionnel. Ces vannes sont utilisées pour limiter une pression du système. Avec ces vannes, il est possible d'ajuster sans pas la pression du système, qui doit être limitée, par rapport à la valeur de commande électrique.

Ces valves se composent essentiellement d'un solénoïde proportionnel (1), du boîtier (2), de la cartouche de valve (3), de la bobine (4) et du Pilot Poppet (8). Le solénoïde proportionnel convertit le courant électrique proportionnel en une force mécanique. Une augmentation du courant provoque une augmentation correspondante de la force du solénoïde. La chambre d'armature du solénoïde est remplie de liquide hydraulique et est équilibrée à la pression. Le réglage de la pression du système est effectué via les solénoïdes proportionnels (1) par rapport à la valeur de commande. La pression résultant du système du port P agit sur le côté droit de la bobine (4). Dans le même temps, la pression du système agit via la ligne de commande (6) qui est équipée d'un orifice (5) du côté chargé à ressort de la bobine (4). Via un autre rifice (7), la pression du système agit sur le Pilot Poppet (8) contre la force du solénoïde proportionnel (1). Une fois que la pression du système a atteint la valeur prédéfinie, le Pilot Poppet (8) se soulève de son siège. Selon le modèle, l'huile pilote peut désormais s'écouler à l'extérieur via le port A (Y) ou en interne dans le réservoir, cela a pour effet de limiter la pression du côté chargé du ressort de la bobine (4). Si la pression du système continue de s'élever légèrement, la pression plus élevée sur le côté droit de la bobine pousse la bobine vers la gauche en position de contrôle P vers T. à un courant de contrôle minimum -correspondant à une valeur de commande de zéro - La pression réglable minimale sera définie.

Structure de la soupape de décharge de pression proportionnelle DBE-1X

Structure de la soupape de décharge de pression proportionnelle DBEE-1X

En termes de conception fonctionnelle, il correspond essentiellement aux vannes de décharge proportionnelles DBE. La seule différence est que le solénoïde proportionnel est équipé d'un boîtier ⑩, dans lequel le contrôleur électronique est construit. L'alimentation et la tension de point de consigne sont reçues via un connecteur plug-in (11).

La courbe caractéristique de la pression ponctuelle définie est prédéfinie par le fabricant en fonction du principe des tolérances de fabrication minimales. Les temps de rampe pour l'augmentation de la pression et la diminution peuvent être ajustés indépendamment à l'aide de potentiomètres respectifs.

Symbole de la soupape de décharge de pression proportionnelle DBEE-1X
