Si vous travaillez avec des systèmes hydrauliques, vous avez probablement entendu parler du distributeur Rexroth 4WE 6 J. Cette vanne est l'un des composants les plus fiables de l'hydraulique industrielle, et comprendre son fonctionnement peut vous aider à prendre de meilleures décisions pour votre équipement.
Le 4WE 6 J est fabriqué par Bosch Rexroth, une entreprise connue pour ses pièces hydrauliques de qualité. Cette vanne particulière contrôle la direction du flux de fluide dans les systèmes hydrauliques. Considérez-le comme un contrôleur de circulation pour l'huile hydraulique, la dirigeant là où elle doit aller pour que les machines fonctionnent correctement.
Ce qui rend le 4WE 6 J spécial
Le distributeur 4WE 6 J pour Rexroth se distingue par sa conception. Il s'agit d'une électrovanne, ce qui signifie qu'elle utilise des électro-aimants pour changer de position. Lorsque vous envoyez un signal électrique à la vanne, celle-ci déplace les pièces internes qui modifient l'endroit où l'huile s'écoule.
Cette vanne a une configuration 4/3. Le « 4 » signifie qu'il dispose de quatre ports où se connectent les conduites hydrauliques. Le « 3 » signifie qu'il a trois positions vers lesquelles il peut se déplacer. En position centrale, tous les ports sont fermés. Ceci est important pour la sécurité, car lorsque la vanne ne reçoit pas d'instructions quoi faire, elle bloque tout débit et maintient tout verrouillé en place.
La vanne utilise des ressorts pour revenir automatiquement à cette position centrale. Lorsque vous coupez le signal électrique, les ressorts repoussent la bobine interne vers le milieu. Cette conception centrée sur le ressort est fiable et a été testée sur des milliers de machines pendant de nombreuses années.
Comment fonctionne la bobine "J"
La lettre « J » dans le nom vous indique le type de tiroir à l'intérieur de la vanne. Différentes lettres signifient différents modèles de flux, et le tiroir J a un objectif spécifique. En position centrale, les quatre ports sont bloqués. Rien n’entre ou ne sort. C'est ce qu'on appelle une configuration à centre fermé.
Lorsque vous alimentez un solénoïde, la vanne se déplace pour connecter la pression à un port de travail tout en bloquant les autres. Passez à l’autre solénoïde et les connexions s’inversent. Cela vous donne un contrôle précis sur la direction dans laquelle votre vérin hydraulique ou votre moteur se déplace.
La conception à centre fermé de la valve de commande directionnelle 4WE 6 J pour Rexroth la rend parfaite pour les machines qui doivent maintenir leur position à l'arrêt. Les machines-outils, les machines de moulage par injection et les presses bénéficient toutes de cette fonctionnalité. Lorsque la vanne est en position neutre, votre actionneur reste exactement là où il se trouve sans dérive.
Spécifications techniques à connaître
Le 4WE 6 J utilise un modèle de montage standard NG6, également appelé CETOP 03. Cette standardisation signifie que vous pouvez le remplacer par d'autres vannes NG6 si nécessaire. Les trous de montage sont espacés avec précision, avec quatre filetages M5 selon un motif spécifique qui correspond aux normes de l'industrie.
Cette vanne peut supporter jusqu'à 350 bars de pression sur les ports principaux. Le débit maximum est de 80 litres par minute lors de l'utilisation de solénoïdes CC. La vanne fonctionne avec de l'huile hydraulique d'une viscosité comprise entre 10 et 500 mm²/s et peut fonctionner à des températures de -20°C à +80°C.
Le temps de réponse est important dans les systèmes hydrauliques. Le 4WE 6 J change de position en 20 à 70 millisecondes environ lorsque vous l'allumez et en 10 à 60 millisecondes lorsque vous l'éteignez. Cette réponse rapide permet aux machines de fonctionner correctement et sans retard.
Les solénoïdes sont disponibles dans différentes options de tension. Les choix courants incluent le 24 V CC, qui est le plus populaire dans les environnements industriels. Vous pouvez également obtenir des versions 12 V CC, 110 V CA ou 230 V CA. Les versions DC consomment environ 30 watts et peuvent fonctionner en continu sans surchauffe.
Où ces vannes sont utilisées
Les usines de fabrication utilisent le distributeur 4WE 6 J pour Rexroth dans de nombreuses applications. Dans les ateliers d'usinage, ces vannes contrôlent le mouvement des outils de coupe et des porte-pièces. La fonction centre fermé empêche tout mouvement indésirable lorsque la machine est inactive, ce qui améliore la sécurité et la précision.
Les machines de moulage par injection s'appuient sur ces vannes pour contrôler l'ouverture et la fermeture du moule. La vitesse de commutation rapide permet de maintenir les taux de production et le centrage fiable garantit une qualité constante des pièces. Certaines machines de moulage effectuent des cycles des milliers de fois par jour et la 4WE 6 J peut gérer jusqu'à 15 000 cycles par heure.
Les presses utilisent ces vannes pour contrôler le mouvement du vérin. La capacité à maintenir la pression une fois centrée est essentielle pour les opérations de formage où la pièce doit être fermement maintenue pendant le traitement. La haute pression nominale de 350 bars de la vanne offre une capacité suffisante pour les applications exigeantes.
Les lignes de production automatisées comportent souvent plusieurs vannes 4WE 6 J fonctionnant ensemble. Chaque vanne contrôle un cylindre ou un moteur différent, et elles se coordonnent toutes pour déplacer les produits à travers différentes stations. Le montage standardisé facilite l'installation et la maintenance sur l'ensemble du système.
Lecture du numéro de modèle
Rexroth utilise un système de codage détaillé pour ses vannes. Un numéro de modèle complet typique pourrait être 4WE 6 J6X/EG24N9K4. Chaque partie de ce code vous indique quelque chose de spécifique sur la vanne.
Le « 4WE » au début vous indique qu’il s’agit d’une vanne directionnelle à quatre voies actionnée par solénoïde. Le "6" signifie qu'il s'agit d'une taille NG6. Le « J » est le type de bobine dont nous avons parlé plus tôt. Le « 6X » fait référence à la série de composants, qui concerne les caractéristiques de performance.
Après la barre oblique, « E » indique qu'il comporte des solénoïdes à broches humides qui se trouvent dans l'huile hydraulique. « G24 » signifie qu'il utilise une alimentation 24 V CC. Le « N » vous indique les matériaux des joints, N étant les joints en caoutchouc NBR standard. La section « 9K4 » comprend des options supplémentaires telles que les fonctionnalités de commande manuelle et les types de connecteurs.
Comprendre ce codage est utile lors de la commande de vannes de remplacement ou de la comparaison de différents modèles. La vanne de commande directionnelle 4WE 6 J pour Rexroth peut avoir de nombreuses variantes en fonction de vos besoins spécifiques, et le numéro de modèle capture tous ces détails.
Problèmes courants et solutions
Comme tout composant mécanique, ces vannes peuvent développer des problèmes avec le temps. Le problème le plus courant est le collage, lorsque le tiroir ne se déplace pas facilement à l'intérieur du corps de la vanne. Cela se produit généralement en raison d'une contamination de l'huile hydraulique.
Le jeu interne dans un 4WE 6 J est très petit, entre 3 et 13 micromètres. C'est plus petit qu'un cheveu humain. Lorsque des particules de saleté pénètrent dans l’huile, elles peuvent se coincer dans ces espaces restreints et empêcher la bobine de bouger. C'est ce qu'on appelle le limon, et cela peut endommager la vanne s'il n'est pas réglé.
Garder votre huile hydraulique propre évite la plupart des problèmes. Utilisez des filtres conformes aux normes de propreté ISO 4406 de 20/18/15 ou mieux. Changez régulièrement les filtres et surveillez les signes de contamination comme une huile trouble ou des bruits inhabituels provenant du système.
L'épuisement de la bobine est un autre problème qui peut survenir. Si la bobine reste coincée et ne peut pas bouger, le solénoïde consomme plus de courant en essayant de le pousser. Ce courant supplémentaire crée de la chaleur qui peut endommager les enroulements de la bobine. Les versions AC de la vanne sont plus sensibles à ce problème que les versions DC.
La vérification de l’alimentation électrique permet d’éviter les problèmes de bobine. Assurez-vous que votre tension reste inférieure à 10 % de la tension nominale. Les connexions doivent être propres et étanches, avec une bonne étanchéité contre l’humidité. La vanne utilise des connecteurs classés IP65 ou IP67 selon la version, conservez donc correctement ces joints.
Les fuites internes augmentent à mesure que les vannes vieillissent. Il s’agit d’une usure normale, mais des fuites excessives affectent les performances du système. Si vous remarquez des vitesses de vérin plus lentes ou une force de maintien réduite, une fuite interne peut en être la cause. Tester la chute de pression à travers la vanne peut aider à diagnostiquer ce problème.
Conseils d'entretien
Un entretien régulier garantit le fonctionnement fiable de votre distributeur 4WE 6 J pour Rexroth. La vanne elle-même n'a pas besoin de beaucoup d'attention, mais le système hydraulique qui l'entoure oui. Le respect de quelques pratiques simples prolonge considérablement la durée de vie de la vanne.
La qualité de l’huile compte le plus. Suivez le principe « propre, frais et sec ». Une huile propre empêche la contamination. L'huile froide réduit l'usure et prolonge la durée de vie des composants. L'huile sèche prévient la corrosion et maintient une viscosité appropriée. Testez périodiquement votre huile et changez-la selon les recommandations du fabricant.
Le contrôle de la température aide également. La vanne peut fonctionner jusqu’à 80°C, mais un fonctionnement plus froid est préférable pour la longévité. Si votre système chauffe, pensez à ajouter un échangeur de chaleur. Les bobines solénoïdes peuvent atteindre 150°C à leur surface, mais un fonctionnement plus froid réduit le stress électrique.
De nombreuses vannes 4WE 6 J incluent des options de commande manuelle. Ceux-ci vous permettent de déplacer la vanne à la main lorsque la machine est éteinte ou lors d'un dépannage. Lorsque vous utilisez la commande manuelle, maintenez la pression du système en dessous de 50 bars pour éviter une force excessive. N’appuyez jamais sur les deux commandes manuelles en même temps.
La position de montage ne restreint pas beaucoup la vanne. Vous pouvez l'installer dans n'importe quelle orientation, bien que le montage horizontal soit souvent plus efficace pour la dissipation de la chaleur. Assurez-vous qu'il y a suffisamment d'espace autour des solénoïdes pour que l'air de refroidissement circule.
Alternatives et compatibilité

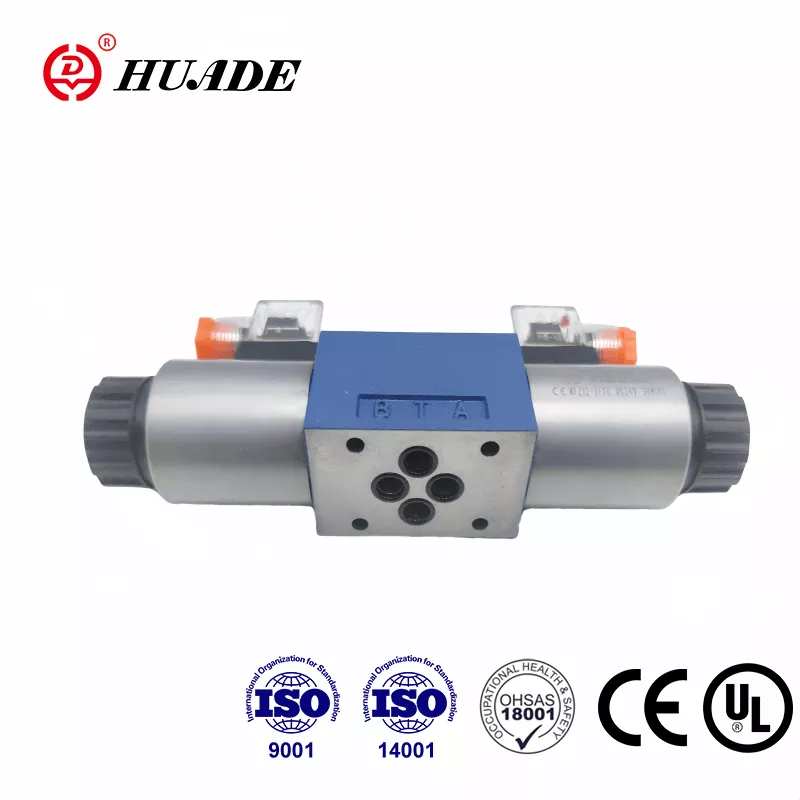

Bien que Rexroth fabrique des vannes de qualité, d'autres fabricants proposent des alternatives compatibles. Comprendre vos options facilite l’approvisionnement et la gestion des coûts. Toute vanne avec un modèle de montage NG6 peut physiquement s'adapter à l'endroit où un 4WE 6 J est monté.
Yuken fabrique le DSG-01-3C3, qui offre des fonctionnalités similaires avec une bobine à centre fermé. Parker propose la série D1VW avec des débits comparables. Eaton Vickers propose le modèle DG4V-3-6C. Ces alternatives coûtent généralement 20 à 30 % de moins que les pièces Rexroth d'origine.
Lorsque vous envisagez des alternatives, faites soigneusement correspondre les pressions nominales, la capacité de débit et les spécifications électriques. Toutes les vannes NG6 ne sont pas égales. Certains peuvent avoir des temps de réponse ou des caractéristiques de commutation différents qui affectent votre application.
La vanne de régulation directionnelle 4WE 6 J pour Rexroth a fait ses preuves avec un temps moyen entre pannes mesuré en années. Certaines marques alternatives peuvent ne pas égaler cette fiabilité. Pour les applications critiques, le coût supplémentaire des pièces d’origine Rexroth est souvent judicieux.
Les services de reconstruction offrent une autre option. Plusieurs entreprises se spécialisent dans la remise à neuf de vannes hydrauliques. Ils démontent, nettoient, remplacent les pièces usées et testent la vanne pour la rendre comme neuve. Les vannes reconstruites coûtent moins cher que les neuves et peuvent bien fonctionner pour des applications moins exigeantes.
Où acheter
Trouver un fournisseur pour le 4WE 6 J ne devrait pas être difficile. Bosch Rexroth dispose d'une boutique en ligne officielle à l'adresse [store.boschrexroth.com](http://store.boschrexroth.com/) où vous pouvez commander directement. Cela garantit des pièces authentiques et une couverture de garantie appropriée.
Les distributeurs industriels stockent ces vannes au niveau régional. Des entreprises comme Motion Industries, Applied Industrial Technologies et d’autres spécialistes de l’hydraulique proposent des produits Rexroth. Travailler avec un distributeur local vous offre une assistance technique et une livraison plus rapide pour les besoins urgents.
Les marchés en ligne comme eBay proposent des vannes neuves et d'occasion. Les prix des unités neuves varient généralement de 300 $ à 500 $ selon le modèle et les options spécifiques. Les vannes d'occasion se vendent entre 100 $ et 250 $, même si vous échangez la couverture de garantie à moindre coût.
Les fournisseurs asiatiques sur des plateformes comme Shopee ou Alibaba proposent des versions compatibles à des prix inférieurs, parfois autour de 150 dollars. La qualité varie selon ces sources, alors recherchez attentivement le vendeur si vous choisissez cette voie. Pour les applications critiques, restez fidèle à des fournisseurs connus.
Lors de la commande, ayez à portée de main votre numéro de modèle complet. La valve de commande directionnelle 4WE 6 J pour Rexroth est disponible dans de nombreuses configurations, et une tension ou un type de connecteur incorrect crée des problèmes. Vérifiez les spécifications électriques et les détails de montage avant d'acheter.
Considérations relatives à l'installation
Installer correctement un 4WE 6 J garantit de bonnes performances et une longue durée de vie. Commencez par une surface de montage propre. La valve scelle contre cette surface et toute rayure ou saleté peut provoquer une fuite. Utilisez le couple de serrage approprié sur les vis de montage pour éviter de déformer le corps de la vanne.
Les connexions des ports doivent être propres et correctement dimensionnées. La vanne utilise des tailles d'orifice NG6 standard et vos conduites hydrauliques doivent correspondre. L’utilisation de conduites sous-dimensionnées limite le débit et augmente la chute de pression. Les lignes surdimensionnées gaspillent de l'espace mais ne nuisent pas aux performances.
Lors de la connexion de l’alimentation électrique, suivez le schéma de câblage de votre modèle spécifique. Les solénoïdes se connectent généralement à un contrôleur ou à un interrupteur qui fournit la tension appropriée. Certains modèles incluent des voyants lumineux indiquant quel solénoïde est alimenté, ce qui facilite le dépannage.
Pensez à ajouter des manomètres à des points clés de votre système. La surveillance de la pression au niveau des ports de vanne permet de diagnostiquer les problèmes et d'optimiser les performances. Les pressostats peuvent fournir des verrouillages de sécurité pour empêcher tout fonctionnement en dehors des paramètres de sécurité.
Travailler avec différents fluides
La plupart des systèmes hydrauliques utilisent de l'huile minérale et le 4WE 6 J fonctionne parfaitement avec ces fluides. Les joints NBR standard gèrent les huiles à base de pétrole sur une large plage de températures. Cela couvre la majorité des applications industrielles.
Certains systèmes nécessitent des fluides respectueux de l'environnement comme le HFC (eau glycolée) ou le HFD (ester synthétique). La valve de commande directionnelle 4WE 6 J pour Rexroth peut fonctionner avec ces fluides, mais vous avez besoin du bon matériau de joint. Commandez la vanne avec des joints FKM (Viton), indiqués par un "V" dans le code modèle au lieu de "N".
Les fluides à base d'eau réduisent la durée de vie par rapport à l'huile minérale. Rexroth estime que la durée de vie est environ 30 % plus courte lors de l'utilisation de fluides HFC. L'usure accrue provient de différentes propriétés de lubrification et d'une cavitation potentielle. Si vous devez utiliser ces fluides, pensez à surdimensionner légèrement les composants pour compenser.
Les limites de température de fonctionnement changent également avec différents fluides. Les fluides HFC limitent la température maximale à 50 °C au lieu de la limite de 80 °C avec l'huile minérale. Planifiez votre système de refroidissement en conséquence si vous utilisez des fluides hydrauliques alternatifs.
Comprendre les courbes de performances
Rexroth fournit des données de performances dans des manuels techniques qui montrent comment la vanne se comporte dans différentes conditions. Les courbes de chute de pression montrent la quantité de pression que vous perdez en poussant l'huile à travers la vanne à différents débits. Pour le tiroir J, attendez-vous à une chute de pression d'environ 2 bars à 20 litres par minute.
Cette chute de pression représente une énergie gaspillée dans votre système. Des débits plus élevés créent davantage de chute de pression, suivant une relation courbe. Lors de la conception d'un circuit hydraulique, tenez compte de cette perte pour garantir que les actionneurs reçoivent une pression adéquate.
Le nombre limite de puissance pour la vanne de commande directionnelle 4WE 6 J pour Rexroth est 8. Il s'agit d'une mesure spécifique à Rexroth qui relie le débit, la pression et la viscosité de l'huile à la génération de chaleur. Rester en dessous de cette limite évite la surchauffe pendant un fonctionnement continu.
La fréquence de commutation affecte la durée de vie de la vanne. Même si la vanne peut fonctionner mécaniquement jusqu'à 15 000 fois par heure, les applications typiques fonctionnent beaucoup plus lentement. Des vitesses de cyclage plus élevées accélèrent l’usure des joints et des composants du solénoïde. Adaptez votre fréquence de fonctionnement à vos besoins réels plutôt que de la maximiser.
Documentation et assistance
Bosch Rexroth fournit une documentation technique détaillée pour ses vannes. La feuille de catalogue principale indique les dimensions, les détails de montage et les spécifications de base. Des manuels plus détaillés expliquent les procédures d'installation, les exigences de maintenance et les étapes de dépannage.
Vous pouvez télécharger ces documents sur le site Internet de Rexroth ou les demander auprès des distributeurs. Avoir le manuel technique de votre modèle spécifique aide lors de l’installation et de la maintenance. Les documents comprennent des symboles hydrauliques qui montrent comment représenter la vanne dans les schémas de circuit.
L'équipe d'assistance technique de Rexroth peut vous aider à répondre à vos questions d'application. Si vous ne savez pas si un 4WE 6 J répond à vos besoins, ils peuvent vous recommander des alternatives ou suggérer des modifications. Ce soutien est précieux lors de la conception de nouveaux systèmes ou de la mise à niveau d’équipements existants.
Les outils de sélection en ligne vous permettent de configurer les vannes en fonction de vos besoins. Entrez votre débit, votre pression, votre tension et d'autres paramètres, et l'outil suggère des modèles appropriés. Cela permet de garantir que vous obtenez exactement ce dont vous avez besoin sans décoder manuellement les numéros de modèle.
Pensées finales
Le distributeur 4WE 6 J pour Rexroth représente une technologie éprouvée en matière de commande hydraulique. Sa conception centrée sur ressort et actionnée par solénoïde avec positionnement à centre fermé sert d'innombrables applications dans le monde entier. Comprendre son fonctionnement vous aide à l’utiliser efficacement et à l’entretenir correctement.
Les principaux avantages incluent le montage NG6 standardisé, la fonction fiable à centre fermé et une large disponibilité de pièces et de support. La vanne gère des pressions élevées et offre une commutation réactive pour un contrôle précis. Plusieurs options et configurations de tension s’adaptent aux différentes exigences de la machine.
Une installation et un entretien appropriés permettent à ces vannes de fonctionner pendant des années. Une huile hydraulique propre est le facteur le plus important pour la longévité des vannes. Des changements réguliers de filtre et une attention particulière à la température de fonctionnement évitent la plupart des problèmes avant qu'ils ne surviennent.
Que vous remplaciez une vanne défectueuse, conceviez une nouvelle machine ou essayiez simplement de comprendre votre équipement existant, le 4WE 6 J mérite d'être pris en considération. Ses décennies de performances éprouvées dans des applications industrielles exigeantes témoignent de sa qualité et de sa fiabilité. Avec des soins appropriés, cette vanne servira bien votre système hydraulique pendant de nombreuses années.
