Valve de décharge de pression proportionnelle ZDBEE-1X

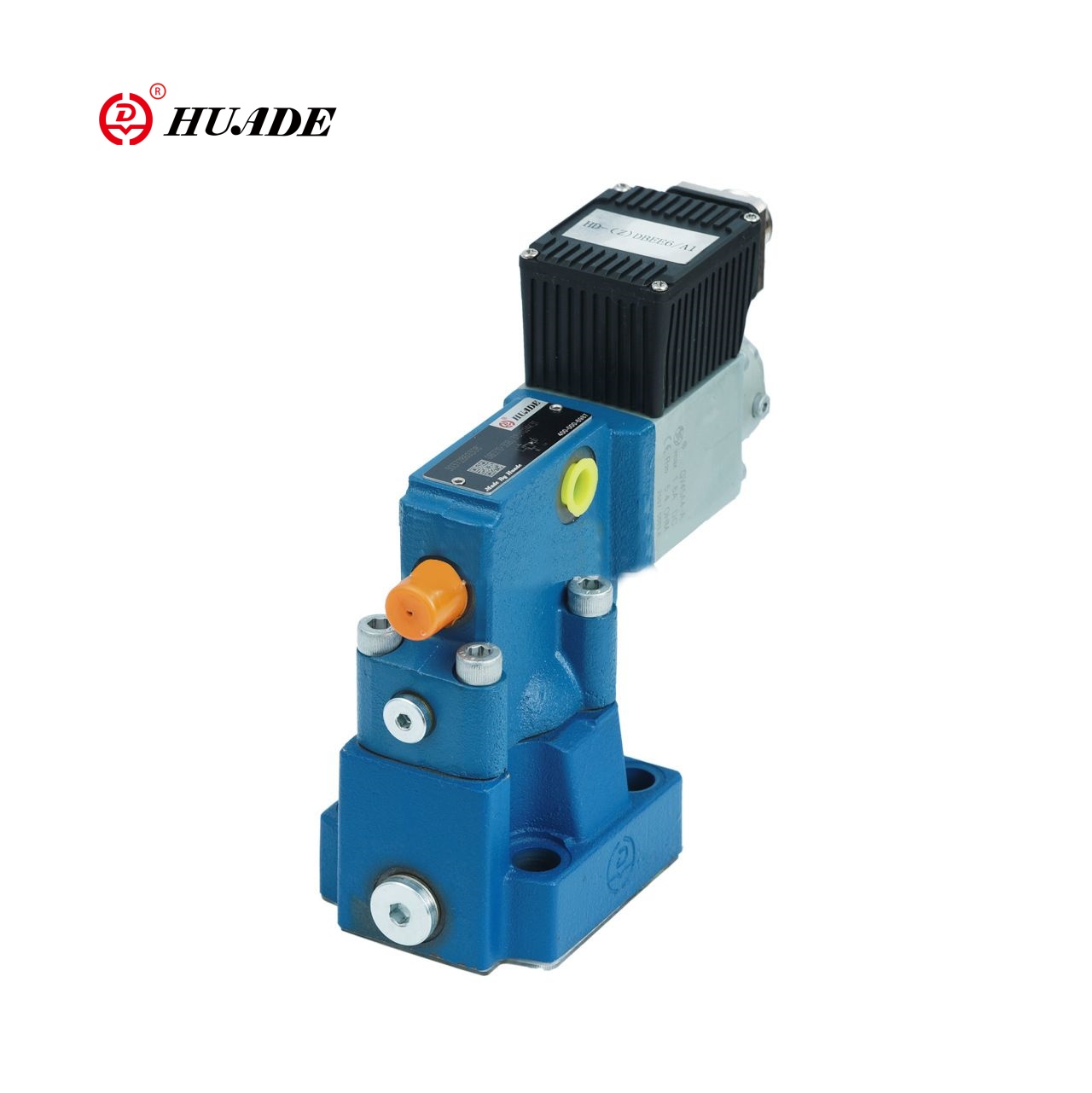

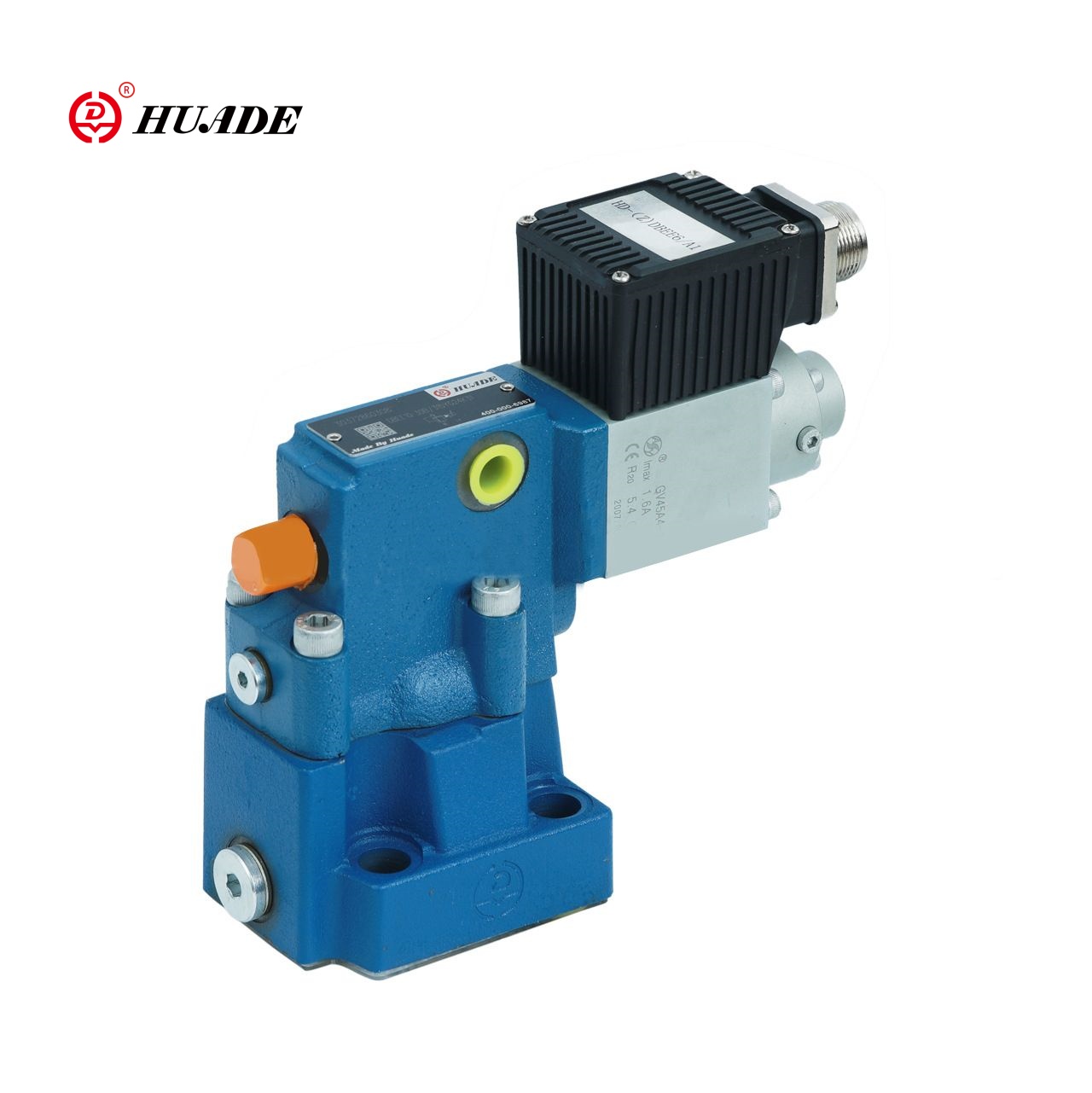

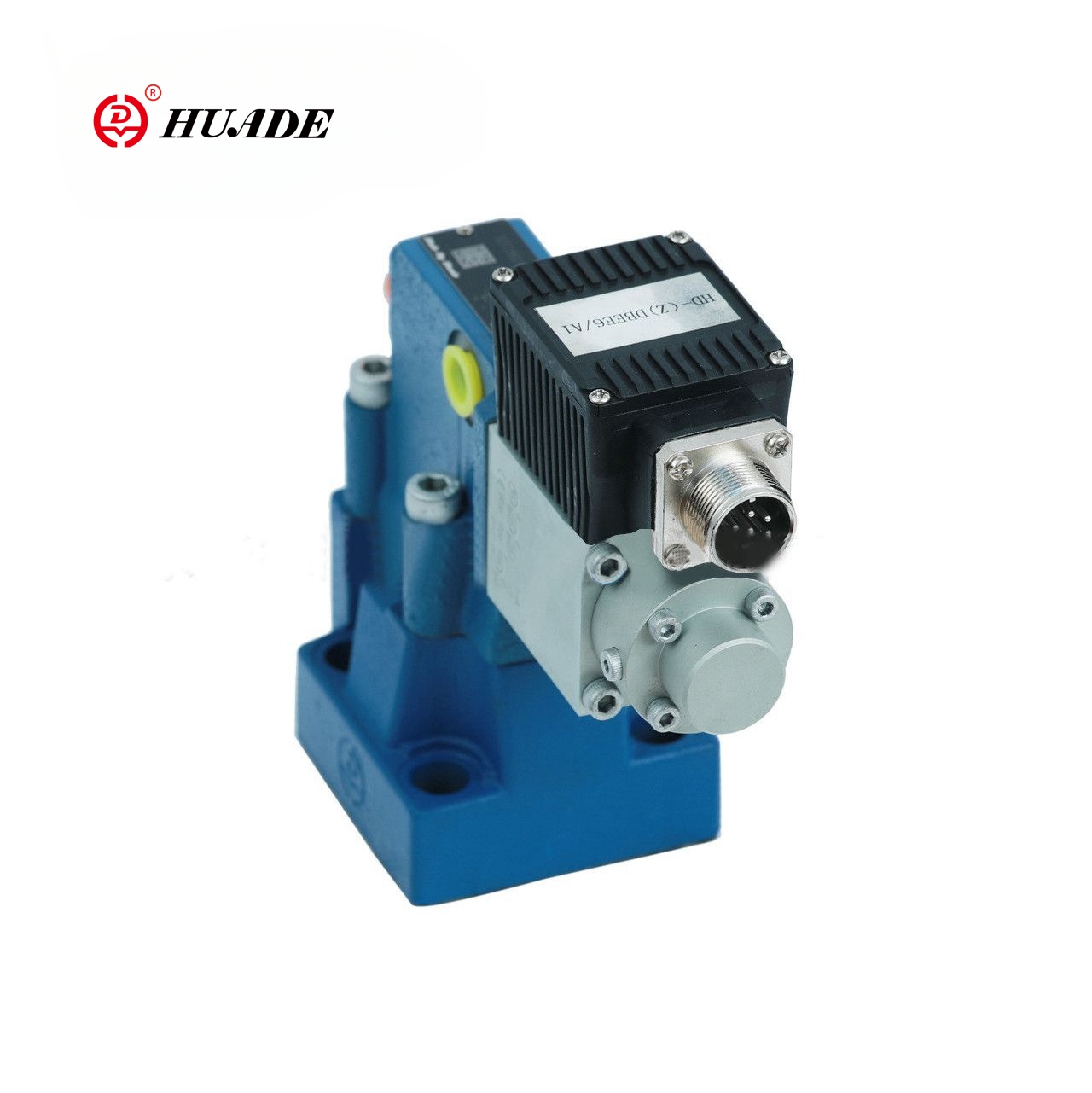

La soupape de décharge proportionnelle de ZDBEE-1X est une soupape de décharge exploitée par un pilote, qui est entraînée par un solénoïde proportionnel pour atteindre un réglage sans étape et un contrôle précis de la pression du système. Cette valve proportionnelle peut complètement remplacer le même modèle à partir de Rexroth. Les valves hydrauliques Huade adoptent les mêmes normes que Rexroth, mais le prix est plus bas.

Paramètre de produit de la vanne de décharge de pression proportionnelle ZDBEE-1X

Caractéristique du produit et application de la soupape de décharge de pression proportionnelle ZDBEE-1X

Caractéristiques:

▶ Valve pour limiter une pression du système

▶ Agtuation via des solénoïdes proportionnels

▶ Pour le montage des sous-plaques ou la conception de la plaque de sandwich

▶ Valve et électronique de contrôle à partir d'une seule source

▶ Types HD-ZDBEE avec électronique de contrôle intégré

EXEMPLE ARRIÈRE SPÉRANCE DE LA COURVE CARACTÉRISTIQUE DE PRESSION DE VALEUR DE COMMANDE

② rampes de haut en bas de haut en bas

Application:

La soupape de décharge proportionnelle ZDBEE-1X convient aux systèmes hydrauliques qui nécessitent un contrôle précis de la pression, tels que des machines d'ingénierie, des machines de moulage par injection, des équipements métallurgiques et d'autres champs.

Fonction et section de la vanne de décharge de pression proportionnelle Zdbee-1x

Les vannes de décharge de pression proportionnelles, les types HD-DBE sont actionnées au moyen d'un solénoïde proportionnel. Ces vannes sont utilisées pour limiter une pression du système. Avec ces vannes, il est possible d'ajuster sans pas la pression du système, qui doit être limitée, par rapport à la valeur de commande électrique.

Ces valves se composent essentiellement d'un solénoïde proportionnel (1), du boîtier (2), de la cartouche de valve (3), de la bobine (4) et du Pilot Poppet (8). Le solénoïde proportionnel convertit le courant électrique proportionnel en une force mécanique. Une augmentation du courant provoque une augmentation correspondante de la force du solénoïde. La chambre d'armature du solénoïde est remplie de liquide hydraulique et est équilibrée à la pression. Le réglage de la pression du système est effectué via les solénoïdes proportionnels (1) par rapport à la valeur de commande. La pression résultant du système du port P agit sur le côté droit de la bobine (4). Dans le même temps, la pression du système agit via la ligne de commande (6) qui est équipée d'un orifice (5) du côté chargé à ressort de la bobine (4). Via un autre rifice (7), la pression du système agit sur le Pilot Poppet (8) contre la force du solénoïde proportionnel (1). Une fois que la pression du système a atteint la valeur prédéfinie, le Pilot Poppet (8) se soulève de son siège. Selon le modèle, l'huile pilote peut désormais s'écouler à l'extérieur via le port A (Y) ou en interne dans le réservoir, cela a pour effet de limiter la pression du côté chargé du ressort de la bobine (4). Si la pression du système continue de s'élever légèrement, la pression plus élevée sur le côté droit de la bobine pousse la bobine vers la gauche en position de contrôle P vers T. à un courant de contrôle minimum -correspondant à une valeur de commande de zéro - La pression réglable minimale sera définie.

Structure de la soupape de décharge de pression proportionnelle ZDBE-1X

Structure de la soupape de décharge de pression proportionnelle ZDBEE-1X

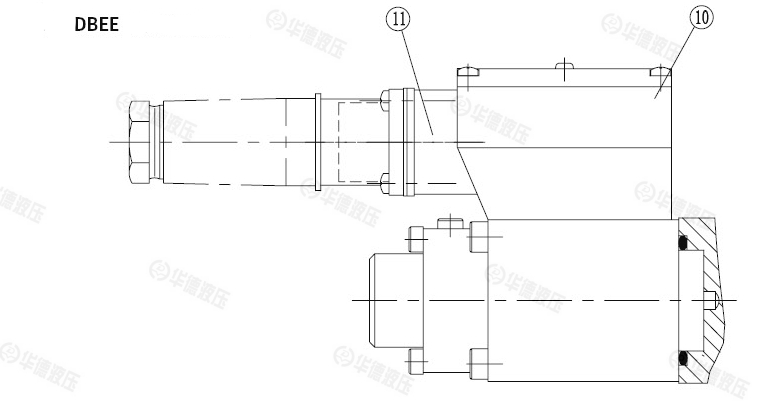

En termes de conception fonctionnelle, la vanne proportionnelle ZDBEE-1X correspond essentiellement aux vannes de décharge proportionnelles ZDBE. La seule différence est que le solénoïde proportionnel est équipé d'un boîtier ⑩, dans lequel le contrôleur électronique est construit. L'alimentation et la tension de point de consigne sont reçues via un connecteur plug-in (11).

La courbe caractéristique de la pression ponctuelle définie est prédéfinie par le fabricant en fonction du principe des tolérances de fabrication minimales. Les temps de rampe pour l'augmentation de la pression et la diminution peuvent être ajustés indépendamment à l'aide de potentiomètres respectifs.

Symbole de la soupape de décharge de pression proportionnelle ZDBEE-1X
