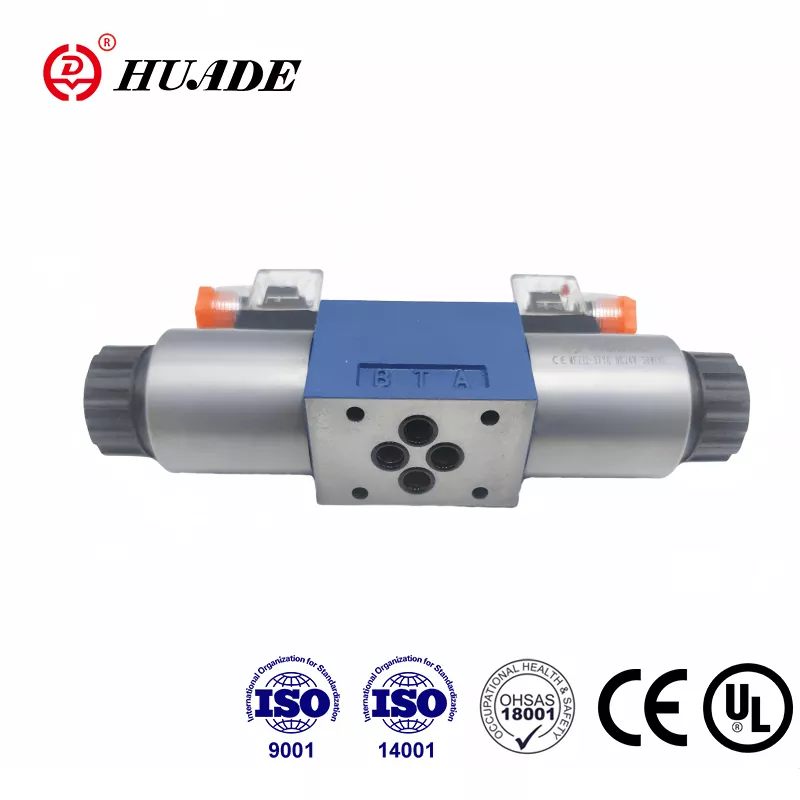

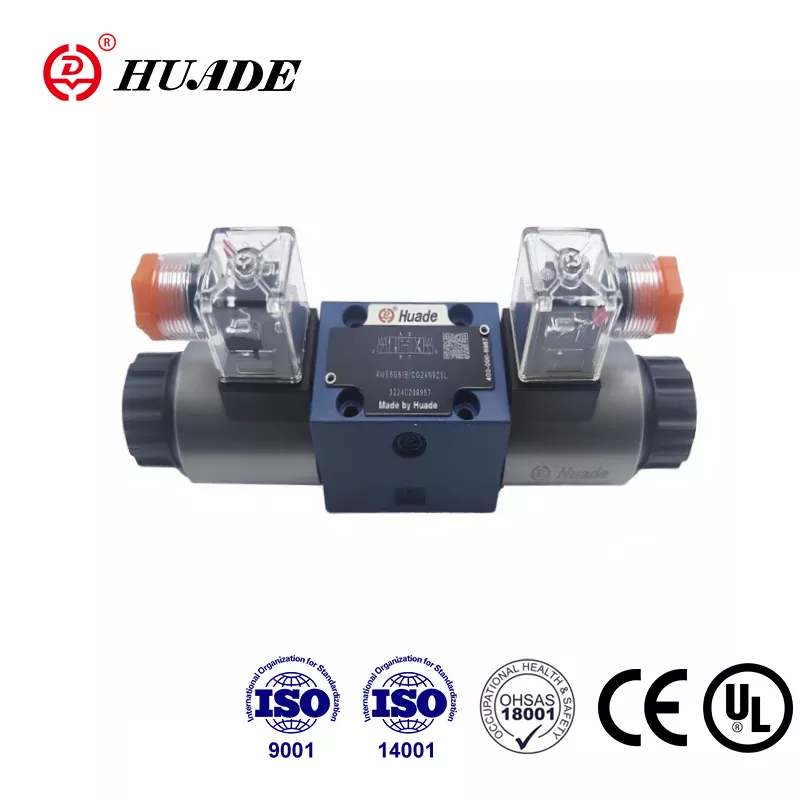

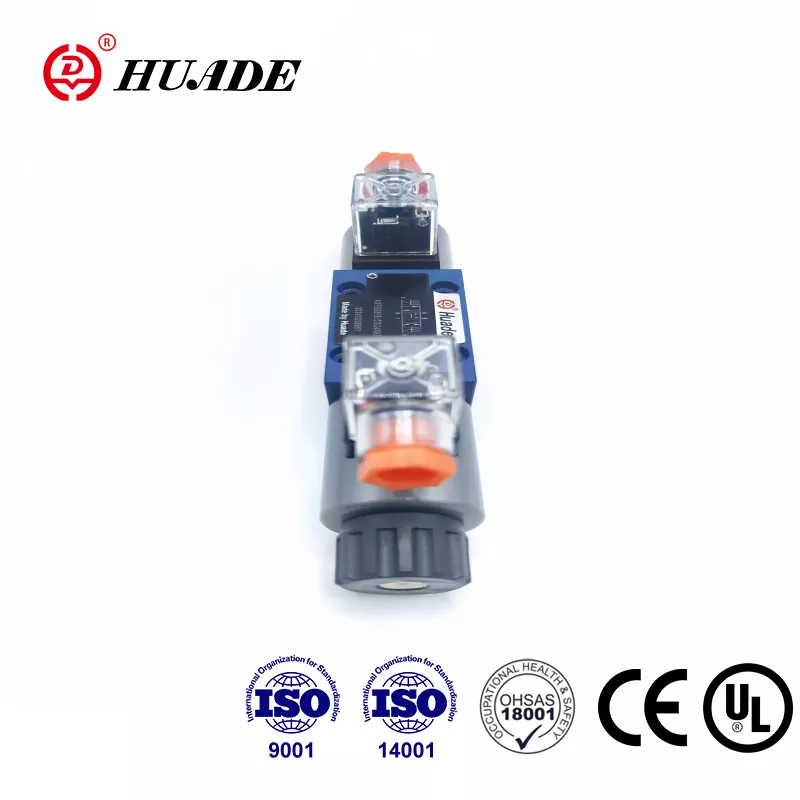

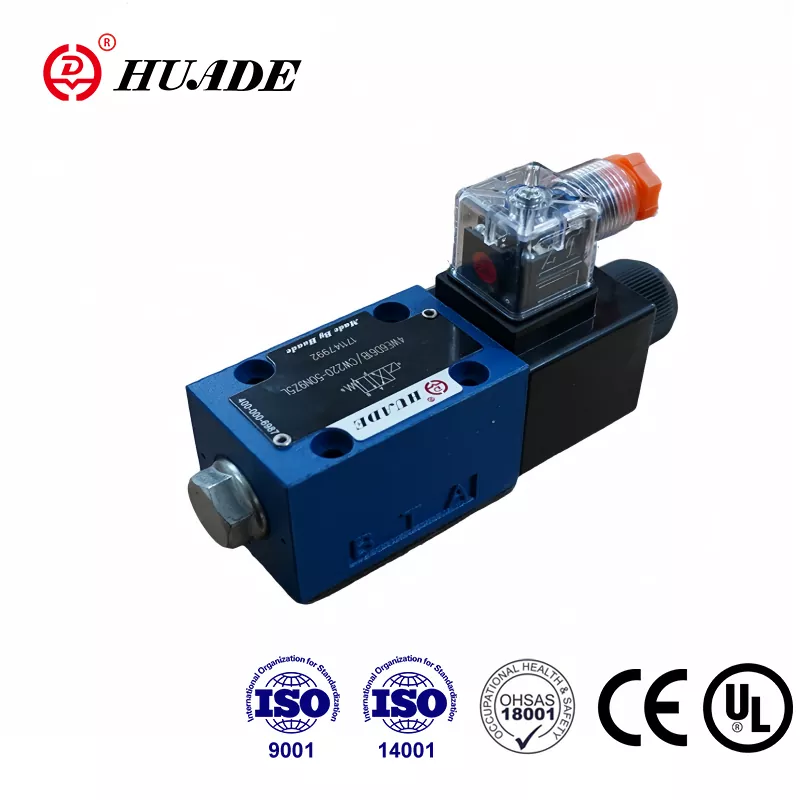

Créée grâce à un partenariat stratégique entre les gouvernements chinois et allemand en 1979, Huade est une marque exceptionnelle dans l'industrie hydraulique chinoise. Le distributeur à tiroir directionnel Huade® type 4WE 6 E est une alternative abordable au même modèle proposé par Rexroth. Huade met l'accent sur la qualité pour garantir que chaque valve directionnelle ait des performances supérieures. La série d'électrovannes directionnelles a passé la certification CE. Ce type de valve directionnelle se vend bien. Les vannes seront emballées dans des cartons standards avec des étiquettes anti-contrefaçon. L'usine a passé les trois principales certifications de système de gestion de la qualité, de gestion environnementale et de gestion de la santé et de la sécurité au travail. Les vannes hydrauliques Huade® sont largement utilisées dans les machines d'ingénierie et de construction, la métallurgie, les machines-outils, la protection de l'environnement, la construction navale, l'aérospatiale, le transport ferroviaire, le pétrole et la pétrochimie, l'industrie militaire et d'autres domaines.
|
Hydraulique |
|||
|
Pression de fonctionnement max. Ports A,B,P (㎫) |
jusqu'à 35,0 |
||
|
Port T (㎫) |
21(-);16(～) |
||
|
avec les symboles A et B, le port T doit être utilisé comme port de vidange |
|||
|
Débit maximum (L/min) |
80(-);60(～) |
||
|
Fluide sous pression |
Huiles minérales ou ester de phosphate |
||
|
Plage de viscosité (mm2/s) |
2,8 ~ 500 |
||
|
Plage de température du fluide sous pression （℃） |
-30～+80 |
||
|
Degré de contamination |
Degré de contamination maximal admissible du fluide hydraulique selon NAS 1638 classe 9. |
||
|
Électrique |
|||
|
Type de tension |
CC |
CA 50/60 Hz |
|
|
Tensions disponibles (V) |
12, 24, 42, 60, 96 |
42, 110, 120, 230 |
|
|
110, 180, 205, 220 |
50/60Hz |
||
|
Consommation électrique (W) |
30 |
||
|
Puissance de maintien (VA) |
- |
50 |
|
|
Puissance d'allumage (VA) |
- |
220 |
|
|
Devoir |
continu |
||
|
Temps de commutation vers IS0 6403 |
ON (ms) |
25 à 45 |
10 à 20 |
|
éteint (ms) |
10 à 25 |
15 à 40 |
|
|
Protection selon DIN |
IP65 |
||
|
Fréquence de commutation (cycles/h) |
jusqu'à 15 000 |
jusqu'à 7200 |
|
|
Avec les connexions électriques, le conducteur de protection (PE) |
|||
Caractéristiques:
▶ Distributeur à tiroir à commande solénoïde directe version haute performance
▶ Solénoïdes DC ou AC à broches humides avec bobine amovible
▶ Bobine solénoïde orientable à 90°
▶ Il n'est pas nécessaire d'ouvrir la chambre étanche à la pression lors du changement de batterie.
▶ Connexions électriques sous forme de connexions individuelles ou centrales
▶ Commande manuelle, en option
▶ Schéma de portage selon Din 24 340 forme A, ISO 4401 et CETOP - RP 121H
Application:
4WE 6 E est un distributeur à tiroir actionné par solénoïde. Il contrôle le démarrage, l'arrêt et la direction d'un fluide.
Essentiellement, les distributeurs directionnels se composent d'un boîtier (1), d'un ou deux solénoïdes (2), du tiroir de commande (3) et d'un ou deux ressorts de rappel (4). À l'état hors tension, le tiroir de commande (3) est maintenu en position neutre ou initiale au moyen de ressorts de rappel (4) (sauf pour les tiroirs à impulsions). Le tiroir de commande (3) est actionné via des solénoïdes à broches humides (2). . La force des solénoïdes (2) agit via le piston (5) sur le tiroir de commande (3) et le pousse de sa position neutre à la position finale requise. Cela donne un écoulement libre de P vers A et de B vers T ou P. à B et A à T.
Lorsque le solénoïde (2) est hors tension, le tiroir de commande (3) est ramené à sa position neutre au moyen des ressorts de rappel (4).
Une commande manuelle optionnelle (6) permet le mouvement du tiroir de commande (3) sans alimenter le solénoïde.
Schéma structurel de la série WE 6 61B
