Lorsque vous travaillez avec des systèmes hydrauliques, le choix du bon distributeur directionnel peut faire la réussite ou l'échec de votre opération. La valve de commande directionnelle Bosch Rexroth 4WE 10 E a gagné sa réputation de bête de somme fiable dans les applications industrielles, et il y a de bonnes raisons pour lesquelles les ingénieurs continuent à y revenir.
Ce qui rend la vanne de commande directionnelle 4WE 10 E spéciale

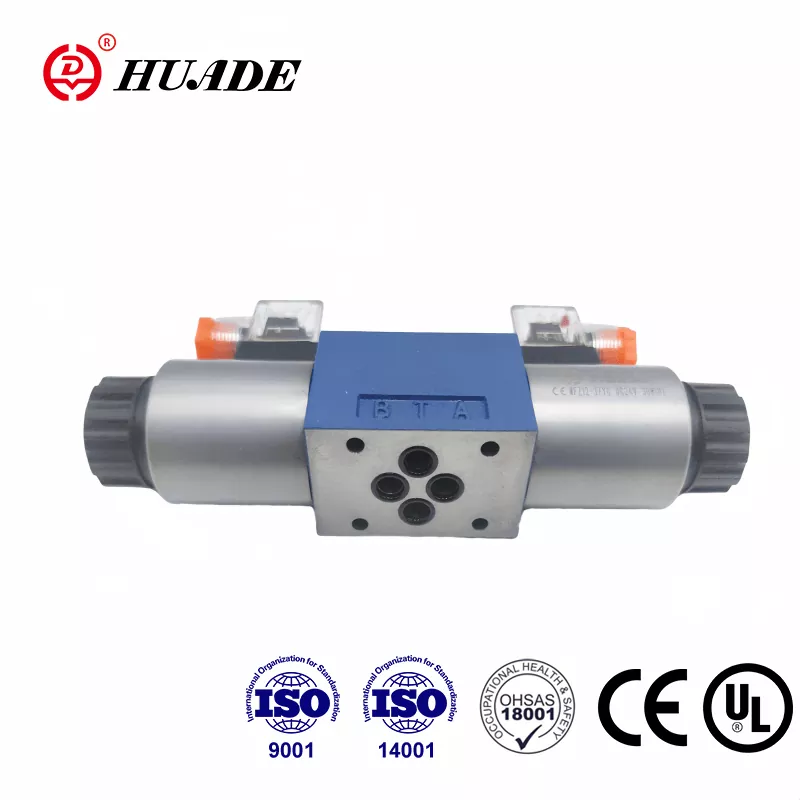

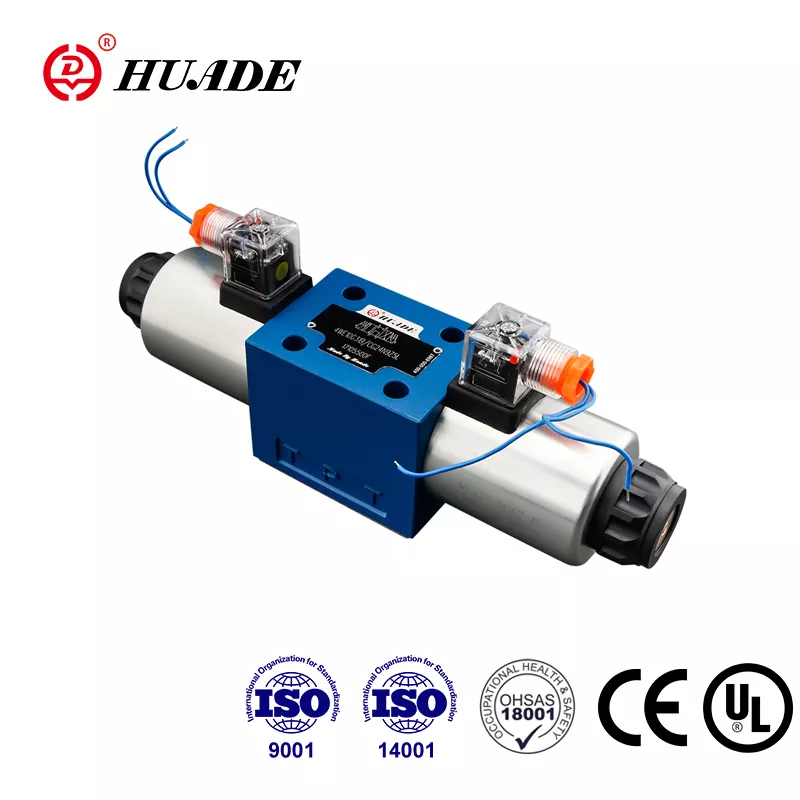

La Rexroth 4WE 10 E est une électrovanne à action directe qui contrôle la façon dont le fluide hydraulique se déplace dans votre système. Considérez-le comme un contrôleur de circulation pour votre huile hydraulique. Il indique au fluide où aller, quand s'arrêter et quel chemin emprunter. Cette vanne particulière utilise des bobines électromagnétiques pour déplacer un tiroir interne, qui redirige ensuite le flux pour faire bouger vos vérins ou moteurs hydrauliques exactement comme vous en avez besoin.
Ce qui distingue cette valve de commande directionnelle, c'est sa conception à centre fermé, marquée par le « E » dans son nom. Lorsque la vanne est en position neutre, tous les ports restent bloqués. Votre actionneur hydraulique maintient sa position sans dérive, ce qui est très important lorsque vous soulevez de lourdes charges ou que vous devez maintenir quelque chose parfaitement immobile.
Décomposer le numéro de modèle
Le nom 4WE 10 E vous dit tout sur ce que fait cette vanne. Le « 4 » signifie qu'il dispose de quatre ports pour connecter vos conduites hydrauliques. Le « WE » indique qu'il s'agit d'une vanne de commande directionnelle à action directe avec fonctionnement par solénoïde. Le « 10 » fait référence à sa taille, qui suit la norme NG10, également connue sous le nom de CETOP 5 ou ISO 4401-05-04-0-05. Cette standardisation signifie que le Rexroth 4WE 10 E s'adaptera physiquement à n'importe quelle surface de montage conçue pour les vannes NG10, vous offrant ainsi une flexibilité lors du remplacement d'anciens équipements ou de la construction de nouveaux systèmes.
La désignation « E » décrit la configuration du tiroir. Dans le monde des vannes, différentes lettres représentent différents modèles de débit. Le type E maintient tous les ports fermés en position centrale, ce qui le rend idéal lorsque vous devez maintenir une charge stable sans aucun mouvement.
Des capacités techniques qui comptent
Le distributeur directionnel 4WE 10 E gère des pressions importantes. Il peut fonctionner jusqu'à 350 bars sur les ports principaux, ce qui équivaut à environ 5 075 livres par pouce carré. C'est suffisant pour la plupart des applications industrielles lourdes, des machines de moulage par injection aux équipements de construction.
La capacité de débit varie selon que vous choisissez une alimentation CC ou CA. La version DC de cette vanne de régulation directionnelle Rexroth déplace jusqu'à 160 litres par minute, tandis que la version AC atteint un débit maximum de 120 litres par minute. Cette différence existe parce que les serpentins AC génèrent plus de chaleur lorsque la vanne reste sous tension, Bosch Rexroth limite donc le débit pour éviter les problèmes de surchauffe.
Le temps de réponse est important lorsque vous avez besoin de mouvements rapides et précis. Le 4WE 10 E s'allume en 45 à 70 millisecondes et se libère en 35 à 45 millisecondes lors de l'utilisation d'une alimentation CC. C'est assez rapide pour la plupart des lignes de production automatisées. Si vous avez besoin d'un fonctionnement encore plus fluide, vous pouvez ajouter des inserts d'amortissement en option qui ralentissent l'action de changement de vitesse afin de réduire les chocs dans votre système.
Comment fonctionne le centre fermé
La configuration du tiroir de type E confère à cette vanne de commande directionnelle sa capacité de maintien de charge. Imaginez trois positions : centre, gauche et droite. En position centrale, les atterrisseurs internes sur la bobine bloquent les quatre ports. Le port P se connecte à votre pompe, le port T va à votre réservoir et les ports A et B se connectent à votre actionneur. Lorsque tout reste bloqué, l'huile emprisonnée dans votre cylindre ne peut pas s'échapper, votre charge reste donc exactement là où vous l'avez laissée.
Alimentez la bobine « a » et la bobine se déplace vers la gauche. Maintenant, le port P se connecte au port A tandis que le port B se draine vers le port T. Votre actionneur s'étend. Passez à la bobine « b » et le tiroir se déplace vers la droite, inversant le schéma d'écoulement. Le port P alimente le port B tandis que le port A retourne au réservoir, rétractant votre actionneur.
Cette disposition à centre fermé fonctionne parfaitement pour les applications telles que les tables élévatrices, les pinces et les presses où le maintien de la position compte plus que l'efficacité énergétique. Le compromis est que votre pompe continue à augmenter la pression même lorsque rien ne bouge, ce qui génère de la chaleur et gaspille de l'énergie. Vous associerez généralement ce Rexroth 4WE 10 E à une soupape de décharge pour protéger votre système.
Applications du monde réel
Les usines de fabrication utilisent le distributeur 4WE 10 E de nombreuses manières. Les machines de moulage par injection en dépendent pour contrôler le serrage des moules avec précision. Les équipements de moulage sous pression l'utilisent pour positionner avec précision les pièces métalliques. Les engins de chantier bénéficient de leur capacité à maintenir la position du godet et de la flèche sur les pentes sans dérive.
La vanne apparaît également dans les applications marines, les équipements de travail des métaux et les systèmes de fabrication de précision. Chaque fois que vous avez besoin d'un actionneur hydraulique pour rester sous charge, la conception à centre fermé de cette vanne de commande directionnelle Rexroth offre le contrôle dont vous avez besoin.
Installation et montage
Le 4WE 10 E se monte directement sur une embase conforme à la norme NG10. Cette approche modulaire simplifie l'installation et le remplacement. Vous pouvez empiler des vannes supplémentaires sur le dessus à l'aide de blocs collecteurs, en créant des ensembles de vannes compacts qui économisent de l'espace et réduisent le nombre de tuyaux et de raccords dont vous avez besoin.
La conception du solénoïde à armature humide offre des avantages pratiques. La bobine repose dans l’huile, ce qui aide à dissiper la chaleur et réduit le bruit. Vous pouvez faire pivoter l’ensemble bobine à 360 degrés pour positionner le connecteur électrique là où cela vous convient le mieux. Si une bobine tombe en panne, vous pouvez la remplacer sans vider votre système hydraulique, minimisant ainsi les temps d'arrêt.
Les raccordements électriques suivent la norme DIN EN 175301-803, avec des indices de protection IP65 ou IP67 selon votre configuration. Les options de tension incluent 12, 24, 110 et 230 volts pour l'alimentation CC et CA, avec une tolérance de plus ou moins 10 pour cent.
Comparaison avec d'autres options
Lorsque vous achetez une vanne de commande directionnelle de taille NG10, vous rencontrerez des alternatives de Parker, Eaton et d'autres fabricants. La série Parker D3W offre des valeurs nominales de pression et de débit similaires, mais commute plus lentement, prenant environ 110 millisecondes pour répondre. L'Eaton DG4V-5 correspond à la capacité de débit mais ne précise pas aussi clairement sa fréquence de cyclage.
Le Rexroth 4WE 10 E se distingue par son temps de réponse plus rapide et sa capacité de cyclage plus élevée. Il peut gérer jusqu'à 15 000 opérations de commutation par heure, ce qui le rend adapté aux processus automatisés à grande vitesse. L'option d'amortissement réglable vous donne également plus de contrôle sur la rapidité avec laquelle la vanne se déplace, vous aidant ainsi à affiner le comportement de votre système.
Le prix varie considérablement en fonction des spécifications et du lieu d'achat. Les configurations de base de cette vanne de régulation directionnelle Rexroth commencent à environ 56 $, tandis que les versions avec des revêtements spéciaux, une tension personnalisée ou des joints améliorés peuvent dépasser 1 200 $. Vous les trouverez auprès des distributeurs officiels Bosch Rexroth, des fournisseurs industriels et des marchés en ligne. Lors de l'achat, vérifiez que le numéro de modèle correspond exactement à vos besoins, en accordant une attention particulière à la tension nominale et au type de bobine.
Le faire fonctionner
Le plus grand ennemi de toute vanne de commande directionnelle est la contamination. Les particules de saleté présentes dans votre huile hydraulique font coller la bobine, entraînant un fonctionnement irrégulier ou une panne complète. Le 4WE 10 E nécessite une huile filtrée à 10 microns, ce qui correspond aux niveaux de propreté NAS 1638 Classe 9 ou ISO 4406 20/18/15.
L'entretien régulier commence par la surveillance de votre huile. Vérifiez la décoloration, ce qui indique une surchauffe ou une oxydation. Testez périodiquement la viscosité, car une huile trop fine ou trop épaisse affecte les performances de la vanne. Remplacez les filtres dans les délais et envisagez d'installer des manomètres pour détecter rapidement les problèmes.
Lorsque cette vanne de régulation directionnelle Rexroth fonctionne, les symptômes indiquent généralement des causes spécifiques. Si la valve colle mais fonctionne lorsque vous appuyez sur la commande manuelle, une contamination est probable. Les bobines brûlées sur les versions AC résultent souvent d'un débit excessif provoquant le blocage de la bobine lorsqu'elle est sous tension, ce qui entraîne une surchauffe de la bobine. Les fuites externes proviennent généralement de joints usés, tandis que les fuites internes se manifestent par un mouvement lent et spongieux de l'actionneur.
Le nettoyage de la valve nécessite du soin. Retirez-le du système, démontez-le soigneusement et nettoyez l'alésage et la bobine avec du WD-40 ou un solvant similaire. Soufflez les passages avec de l'air comprimé et inspectez l'usure ou les dommages. Remplacez les joints en utilisant le kit approprié pour votre version de vanne, en notant que les applications à haute température nécessitent des joints FKM plutôt que du caoutchouc NBR standard.
Faire le bon choix
La valve de commande directionnelle 4WE 10 E excelle lorsque le maintien de la charge est important. Sa conception à centre fermé empêche la dérive, sa réponse rapide prend en charge l'automatisation et son montage standardisé simplifie l'installation. La construction modulaire vous permet de construire des circuits de commande complexes dans des espaces compacts, et les bobines à induit humide offrent une longue durée de vie avec un minimum d'entretien.
Considérez le compromis énergétique. Cette position centrale bloquée maintient votre pompe chargée même lorsque rien ne bouge, générant de la chaleur et consommant de l'énergie. Si l'efficacité énergétique dépasse le maintien de la position dans votre application, regardez les bobines de type J qui déchargent la pompe au point mort. Pour les applications nécessitant un flottement libre, les configurations à centre ouvert de type H pourraient mieux fonctionner.
Adaptez soigneusement votre système électrique à la vanne. Les versions DC gèrent un débit plus élevé et réagissent plus rapidement, ce qui en fait le choix par défaut pour la plupart des applications industrielles. L'alimentation secteur fonctionne bien pour les opérations plus lentes, mais n'oubliez pas que la limite de débit est de 120 litres par minute pour éviter d'endommager la bobine.
Le Rexroth 4WE 10 E a gagné sa place dans l'hydraulique industrielle grâce à des décennies de performances éprouvées. Sa combinaison de capacité de pression élevée, de réponse rapide et de maintien de charge fiable en fait un choix solide pour les applications exigeantes. Gardez votre huile propre, choisissez la configuration de bobine adaptée à vos besoins, et cette vanne de commande directionnelle vous offrira des années de service fiable. Que vous remplaciez une vanne existante ou conceviez un nouveau système, comprendre ce qui fait fonctionner le 4WE 10 E vous aide à tirer le meilleur parti de votre équipement hydraulique.
