Qu'est-ce qu'une vanne directionnelle proportionnelle ?

• Mis à jour le 2025-09-24
• Guillaume Léo
• Vanne proportionnelle

Dans le monde des systèmes hydrauliques et pneumatiques, un contrôle de précision est primordial. Que vous utilisiez des machines lourdes, des équipements d'automatisation industrielle ou des systèmes de fabrication sophistiqués, la capacité de contrôler avec précision le débit et la direction des fluides peut faire la différence entre un fonctionnement fluide et une inefficacité coûteuse. C’est là que les valves proportionnelles brillent en tant que l’un des composants les plus importants des systèmes hydrauliques modernes.

Comprendre les bases

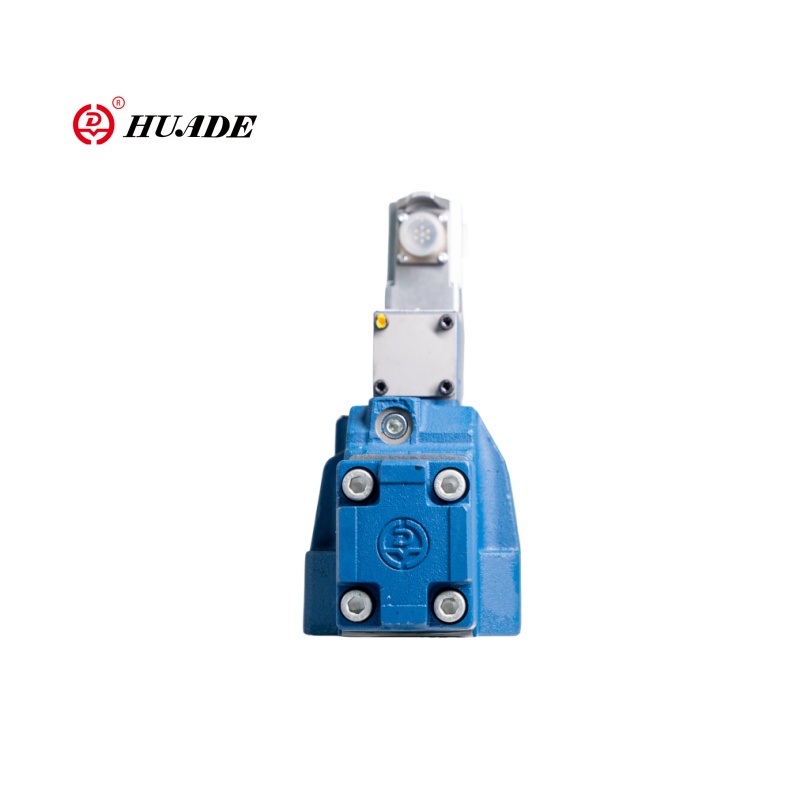

Une valve directionnelle proportionnelle est un type avancé devanne proportionnellequi combine les fonctions de contrôle de débit et de contrôle directionnel dans un seul composant sophistiqué. Contrairement aux vannes marche/arrêt traditionnelles qui fonctionnent dans des états binaires simples, les vannes directionnelles proportionnelles offrent un contrôle infiniment variable sur la direction et le débit du fluide hydraulique ou pneumatique.

Comment fonctionnent les vannes directionnelles proportionnelles

Le fonctionnement d'une valve directionnelle proportionnelle repose sur des mécanismes de commande électro-hydrauliques ou électro-pneumatiques sophistiqués. À la base, la vanne contient un tiroir ou un clapet qui se déplace dans un boîtier soigneusement usiné pour contrôler les chemins d'écoulement du fluide.

Le système de contrôle consiste généralement en un contrôleur électronique qui reçoit des signaux d'entrée provenant de capteurs, de joysticks ou de systèmes informatiques. Ce contrôleur envoie ensuite des signaux électriques précis aux servovalves ou aux solénoïdes proportionnels qui positionnent le tiroir de la vanne principale. Les modèles avancés intègrent des systèmes de rétroaction avec des capteurs de position qui surveillent en permanence la position de la bobine et effectuent des ajustements en temps réel pour garantir un contrôle précis.

Le corps de la vanne contient plusieurs ports qui se connectent à différentes parties du circuit hydraulique. En positionnant précisément le tiroir, la vanne peut diriger le flux de fluide entre ces ports tout en contrôlant simultanément le débit. Cette double fonctionnalité élimine le besoin de vannes directionnelles et de contrôle de débit séparées, simplifiant ainsi la conception du système et améliorant les temps de réponse.
]Apprendrecomment fonctionnent les vannes proportionnellesen détails]

Avantages et bénéfices clés

Applications courantes

[Voir plusapplications de vannes proportionnelles hydrauliques]

Considérations de sélection

Choisir la bonne valve proportionnelle nécessite un examen attentif de plusieurs facteurs. La capacité de débit est fondamentale : la vanne doit être dimensionnée pour répondre aux exigences de débit maximales de l'application tout en conservant une bonne résolution de contrôle à des débits inférieurs.

Les pressions nominales doivent correspondre ou dépasser les exigences du système avec des marges de sécurité appropriées. Les caractéristiques de chute de pression de la vanne doivent être évaluées pour garantir un débit adéquat aux pressions requises du système.

La compatibilité des signaux de commande est cruciale. Les exigences d'entrée de la vanne doivent correspondre aux signaux de commande disponibles, qu'il s'agisse de protocoles de tension, de courant ou de communications numériques analogiques. Certaines vannes modernes offrent plusieurs options d'entrée et des courbes de réponse programmables pour une flexibilité maximale.

Les facteurs environnementaux tels que la plage de température de fonctionnement, les niveaux de contamination et l'exposition aux vibrations doivent être pris en compte. Les vannes de qualité industrielle offrent généralement de meilleures performances dans les environnements difficiles par rapport aux vannes hydrauliques mobiles standard.
