Quel rôle joue la valve directionnelle dans le système hydraulique

2024-08-11

Mis à jour le 2025-08-15
Guillaume Léo
Valve directionnelle

Avez-vous déjà vu une excavatrice de chantier creuser le sol ou vu un camion-benne soulever son plateau pour décharger la terre ? Ces machines puissantes fonctionnent grâce à des systèmes hydrauliques, et au cœur de ces systèmes se trouve un composant crucial appelé valve directionnelle (également connue sous le nom de valve de commande directionnelle ou DCV).

Considérez une valve directionnelle comme le contrôleur de circulation d'un système hydraulique. Tout comme un feu de circulation indique aux voitures quand partir, s'arrêter ou tourner, une valve directionnelle indique au fluide hydraulique où circuler et quand se déplacer. Dans cet article, nous explorerons exactement le rôle que jouent ces vannes importantes et pourquoi elles sont essentielles au bon fonctionnement des machines hydrauliques.

Qu'est-ce qu'une vanne directionnelle ?

Une valve directionnelle est un dispositif mécanique qui contrôle le chemin du fluide hydraulique dans un système. Imaginez le fluide hydraulique (généralement de l'huile) comme de l'eau circulant dans des tuyaux, et la valve directionnelle comme un interrupteur intelligent qui peut :

Flux de fluide directde la pompe aux différentes parties de la machine
Arrêter l'écoulement du fluideen cas de besoin
Contrôler la directionle fluide se déplace (vers l’avant ou vers l’arrière)
Gérer quandles pièces hydrauliques commencent ou arrêtent de bouger

La valve directionnelle fonctionne en déplaçant une partie interne (appelée tiroir ou clapet) qui ouvre et ferme différentes voies pour le fluide. Cette conception simple mais intelligente permet à une seule vanne de contrôler des mouvements complexes dans des machines lourdes. En savoir plus surméthodes de contrôle des valves directionnelles.

Les principaux rôles des vannes directionnelles dans les systèmes hydrauliques

1. Contrôle de la circulation pour le fluide hydraulique

La tâche principale d’une valve directionnelle est d’agir comme un agent de la circulation pour le fluide hydraulique. Voici comment procéder :

Guide le flux de fluide :Il dirige l'huile sous pression de la pompe vers le cylindre ou le moteur droit.
Crée des chemins de retour :Il renvoie le fluide usé au réservoir pour le recyclage
Empêche le flux à contresens :Il empêche le liquide d'aller là où il ne devrait pas

2. Contrôle des mouvements

Les valves directionnelles permettent aux opérateurs de contrôler avec précision les mouvements de la machine :

Mouvement avant et arrière :Comme mettre une voiture en marche ou en marche arrière
Actions de démarrage et d'arrêt :Contrôle instantané du début et de la fin des mouvements
Réglage de la vitesse :Certaines vannes avancées peuvent contrôler la vitesse à laquelle les choses bougent

3. Gestion de la sécurité

Ces vannes jouent un rôle de sécurité crucial en :

Arrêter l'écoulement du fluidependant la maintenance ou les urgences
Prévenir les mouvements accidentelslorsque la machine est garée
Permettre un arrêt contrôlédes opérations hydrauliques

4. Gestion de l'énergie

Les valves directionnelles intelligentes contribuent à économiser de l'énergie en :

Réduire le gaspillage de pressionquand la machine ne fonctionne pas
Laisser les pompes tourner au ralentiquand aucun mouvement n'est nécessaire
Fluide de recyclageefficacement à travers le système

Types de vannes directionnelles

Toutes les valves directionnelles ne sont pas identiques. Différentes machines nécessitent différents types de vannes en fonction de leur tâche :

Distributeurs à tiroir (les plus courants)

Comment ils fonctionnent :Une pièce cylindrique (bobine) coulisse d'avant en arrière à l'intérieur du corps de la vanne

Idéal pour :Machines complexes nécessitant plusieurs chemins de fluides

Exemples :Excavatrices, bulldozers, machines industrielles

Avantages :

Peut gérer plusieurs chemins de fluides à la fois
Très polyvalent pour les opérations complexes
Idéal pour les applications à haut débit

Inconvénients :

Plus sensible au liquide sale
Peut avoir de petites fuites internes
Plus cher à entretenir

Vannes à clapet (simples mais efficaces)

Comment ils fonctionnent :Une pièce en forme de cône se soulève de haut en bas pour ouvrir/fermer le flux

Idéal pour :Applications haute pression où une étanchéité parfaite est importante

Exemples :Soupapes de sécurité, clapets anti-retour

Avantages :

Etanchéité très étanche (presque pas de fuite)
Fonctionne bien avec haute pression
Moins sensible aux fluides sales

Inconvénients :

Limité aux chemins fluides plus simples
A besoin de plus de force pour fonctionner

Clapets anti-retour(Aller simple seulement)

Objectif spécial :Permet uniquement au fluide de s'écouler dans une seule direction

Idéal pour :Prévenir le reflux et maintenir la pression

Exemples :Maintenir les cylindres étendus lorsque l'alimentation est coupée

Comment les vannes directionnelles sont contrôlées

Les valves directionnelles peuvent fonctionner de plusieurs manières :

Contrôle manuel

Méthode:Leviers ou boutons à main
Idéal pour :Machines simples, commandes d'urgence
Exemple:Petit matériel agricole, presses manuelles

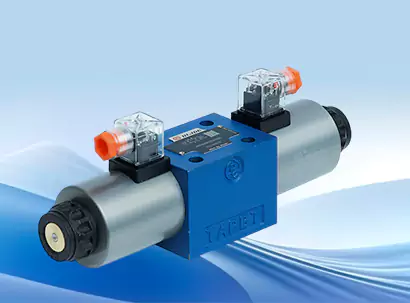

Commande électrique (solénoïde)

Méthode:Bobines électriques qui déplacent la vanne
Idéal pour :Systèmes automatisés, opération à distance
Exemple:Machines d'usine, systèmes robotiques

Commande pilote hydraulique

Méthode:De petites quantités de pression hydraulique contrôlent la vanne principale
Idéal pour :Grandes machines à débit de fluide élevé
Exemple:Grosses pelles, presses industrielles

Contrôle pneumatique (pneumatique)

Méthode:L'air comprimé actionne la vanne
Idéal pour :Systèmes à action rapide
Exemple:Équipement de fabrication

Impact sur les performances du système

La valve directionnelle affecte considérablement le fonctionnement d'un système hydraulique :

Contrôle de vitesse

Impact direct :La taille de l'ouverture de la vanne contrôle le débit du fluide
Résultat:Débit plus rapide = mouvement plus rapide, débit plus lent = mouvement plus lent
Avantage:Les opérateurs peuvent ajuster la vitesse pour différentes tâches

Gestion de la pression

Rôle:Les vannes fonctionnent avec des soupapes de surpression pour contrôler la pression du système
Importance:Empêche les dommages dus à une pression excessive
Sécurité:Protège les composants coûteux

Efficacité énergétique

Différentes conceptions de vannes affectent la consommation d’énergie :

Vannes à centre ouvert :Laisser le liquide retourner au réservoir lorsqu'il ne fonctionne pas (bon pour le refroidissement)
Vannes à centre fermé :Maintenir la pression lorsque vous ne travaillez pas (économise l'énergie de la pompe)
Vannes à détection de charge :S'ajuste automatiquement pour économiser de l'énergie

Temps de réponse

Avantage hydraulique :Le liquide ne peut pas être compressé, la réponse est donc presque instantanée
Qualité des vannes :De meilleures valves réagissent plus rapidement et plus précisément
Application:Critique pour les travaux de précision comme les robots chirurgicaux ou les commandes d'avions

Applications du monde réel

Les valves directionnelles sont partout dans notre vie quotidienne :

Matériel de construction

Pelles : Contrôlez les mouvements de la flèche, du bras et du godet
Bulldozers : lever et abaisser les lames
Grues : Contrôler le levage et la rotation

Fabrication

Lignes d'assemblage : positionner les pièces avec précision
Presses : contrôlez la force de pression et le timing
Robots : permettent des mouvements précis

Transport

Camions à benne basculante : lever et abaisser les plates-formes de camion
Camions poubelles : Contrôler les mécanismes de compactage et de levage
Avion : contrôlez le train d'atterrissage, les volets et les commandes de vol

Agriculture

Tracteurs : contrôle du positionnement des outils
Récolteuses : Gérer les systèmes de coupe et de collecte
Irrigation : contrôlez le débit d’eau et le positionnement des arroseurs

Problèmes courants et solutions

Comme tout dispositif mécanique, les valves directionnelles peuvent rencontrer des problèmes :

Problèmes courants :

Coller ou coincer

Cause:Liquide sale ou pièces usées
Solution:Changements de liquide et nettoyage réguliers
Prévention:Utiliser une filtration appropriée

Fuite interne

Cause:Joints usés ou surfaces rayées
Symptômes:Mouvement lent ou faible
Solution:Reconstruire ou remplacer la vanne

Fuites externes

Cause:Joints endommagés ou connexions desserrées
Symptômes:Fuites de liquide visibles
Solution:Remplacer les joints et resserrer les raccords

Fonctionnement bruyant

Cause:Air dans le système ou pièces usées
Solution:Purger l'air et vérifier l'usure

Conseils d'entretien :

Gardez le liquide propreavec des changements de filtre réguliers
Vérifier les fuiteslors des inspections quotidiennes
Surveiller la température du fluidepour éviter la surchauffe
Suivre le calendrier d'entretien du fabricant
Opérateurs ferroviairessur une utilisation appropriée

L'avenir des vannes directionnelles

La technologie rend les valves directionnelles plus intelligentes et plus efficaces :

Vannes intelligentes

Capteurs intégrés :Surveiller la pression, la température et la position
Autodiagnostic :Détecter les problèmes avant qu’ils ne provoquent des pannes
Surveillance à distance :Vérifiez l’état des vannes depuis n’importe où

De meilleurs matériaux

Revêtements avancés :Réduisez l’usure et prolongez la durée de vie
Alliages plus résistants :Gérer des pressions et des températures plus élevées
Impression 3D :Créez des conceptions plus précises et compactes

Efficacité énergétique

Cylindrée variable :Ajuster le débit en fonction des besoins réels
Récupération d'énergie :Capter et réutiliser l’énergie des mouvements
Des contrôles plus intelligents :Optimiser automatiquement les performances

Miniaturisation

Petites vannes :S'adapte aux espaces restreints
Poids plus léger :Important pour les équipements mobiles
Intégration:Combinez plusieurs fonctions dans une seule unité

Conclusion

Les valves directionnelles sont véritablement le « cerveau » des systèmes hydrauliques. Ils prennent les décisions cruciales concernant la destination du fluide hydraulique, le moment où il se déplace et la vitesse à laquelle il se déplace. Sans ces composants importants, les machines modernes comme les excavatrices, les robots d’usine et les avions ne pourraient pas effectuer leurs mouvements précis.

Comprendre le rôle des valves directionnelles nous aide à apprécier l’ingénierie derrière les machines puissantes que nous voyons chaque jour. Du camion-benne ramassant vos déchets au robot construisant votre voiture, les valves directionnelles travaillent en coulisses pour rendre possibles ces mouvements complexes.

À mesure que la technologie progresse, les valves directionnelles continuent d’évoluer, devenant plus intelligentes, plus efficaces et plus fiables. Cette évolution promet des performances encore meilleures de la part des systèmes hydrauliques qui alimentent notre monde moderne.

Que vous soyez un étudiant qui apprend les systèmes hydrauliques, un technicien qui entretient des équipements ou simplement curieux de savoir comment les choses fonctionnent, comprendre les valves directionnelles vous donne un aperçu de l'une des technologies les plus importantes des machines modernes.

La prochaine fois que vous verrez une machine hydraulique à l'œuvre, rappelez-vous que ses mouvements précis sont possibles grâce à la valve directionnelle, humble mais puissante, le contrôleur de la circulation qui maintient le fluide hydraulique circulant exactement là où il doit aller, quand il doit y aller.

Points clés à retenir

Les valves directionnelles contrôlent les chemins d'écoulement des fluides dans les systèmes hydrauliques
Ils permettent un contrôle précis du mouvement, de la vitesse et de la direction
Différents types servent à des fins différentes (bobine, clapet, clapets anti-retour)
Diverses méthodes de contrôle (manuelles, électriques, hydrauliques, pneumatiques)
Critique pour la sécurité, l’efficacité et les performances
Présent dans la construction, l’industrie manufacturière, les transports et l’agriculture
Un entretien régulier évite les problèmes et prolonge la durée de vie
Les développements futurs se concentrent sur la technologie intelligente et l’efficacité
