Qu'est-ce qu'une vanne de régulation de débit hydraulique ?
Une vanne de régulation de débit hydraulique est comme un contrôleur de trafic pour les fluides dans les systèmes hydrauliques. Tout comme un feu de circulation contrôle le nombre de voitures qui traversent une intersection, ces vannes contrôlent la quantité de liquide hydraulique qui circule dans votre système.
En termes simples,les vannes de régulation de débit hydraulique régulent la vitesse des moteurs et cylindres hydrauliques en contrôlant la quantité de fluide qui les atteint. Plus de fluide signifie un mouvement plus rapide, moins de fluide signifie un mouvement plus lent.
Pourquoi les vannes de régulation de débit sont-elles si importantes ?
Considérez le fluide hydraulique comme le « sang » d’un système hydraulique. Sans un contrôle adéquat du débit, votre système ressemblerait à une personne dont la tension artérielle est incontrôlée : soit trop rapide et dangereuse, soit trop lente et inefficace.
Voici ce que font les vannes de régulation de débit pour votre système :
Comment fonctionnent les vannes de régulation de débit hydrauliques ?
Le principe de base est étonnamment simple. Ces vannes fonctionnent en créant une ouverture variable par laquelle le fluide doit passer.
Imaginez que vous essayez de remplir un seau d'eau. Si vous ouvrez un peu le robinet, l’eau coule lentement. Ouvrez-le grand et l’eau s’écoule rapidement. Les vannes de régulation de débit fonctionnent de la même manière : elles ajustent leur taille d'ouverture pour contrôler le débit du fluide.
Les principaux facteurs qui affectent le flux sont :
- Taille d'ouverture- Plus grande ouverture = plus de débit
- Différence de pression- Pression plus élevée = débit plus rapide (dans les vannes de base)
- Épaisseur du fluide- Fluide plus épais = débit plus lent
Principaux types de vannes de régulation de débit hydraulique
1. Vannes de contrôle de débit simples
Vannes à pointeau
- Parfait pour de petits ajustements précis
- C'est comme utiliser un compte-gouttes au lieu d'une lance à incendie
- Idéal pour l'étalonnage et le réglage fin
- Inconvénient : le débit change lorsque la pression change
Papillons des gaz
- Bon pour le contrôle de vitesse de base
- Facile à régler manuellement
- Commun dans les systèmes simples
- Pas très précis sous des charges variables
Vannes à bille
- Principalement pour le contrôle marche/arrêt
- Très durable et fiable
- Précision limitée pour le contrôle de la vitesse
- Idéal pour isoler des sections
2. Vannes de contrôle de débit avancées

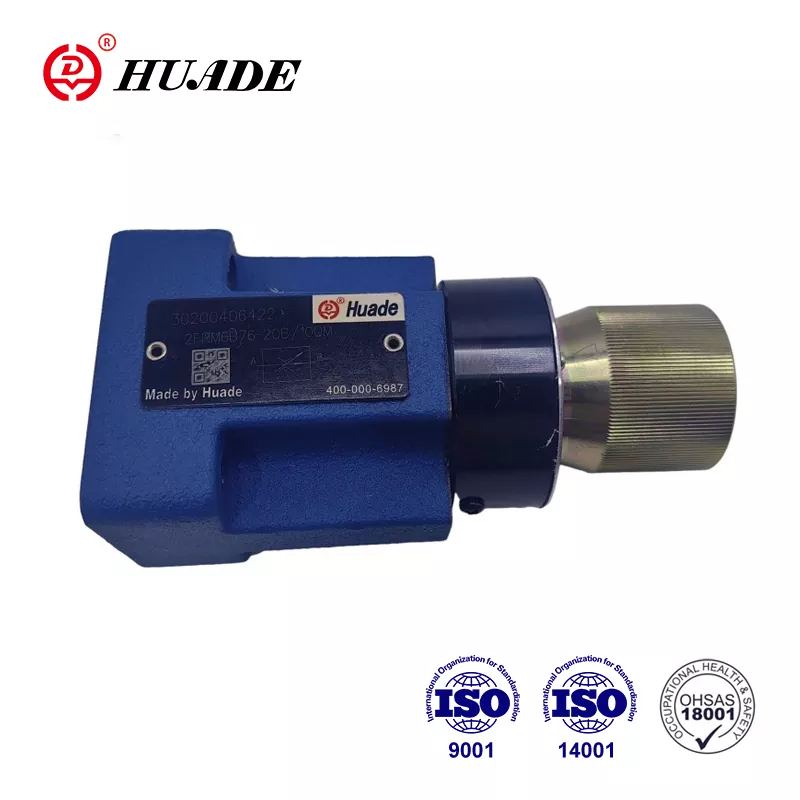

Vannes à pression compensée
Les vannes « intelligentes » des systèmes hydrauliques. Maintenez le débit stable même lorsque la pression change.
Détails techniques :
- La valve pilote intégrée ajuste automatiquement la taille de l'orifice principal en fonction de la différence de pression.
- Fourchette de rémunération :Maintient généralement une précision de débit de ± 5 % sur une plage de pression de 50 à 350 bars
- Composants internes :Bobine de compensation à ressort, orifice d'étranglement réglable et ports de détection de pression
Plus cher mais beaucoup plus fiable. Parfait pour un travail de précision.
Vannes d'entrée et de sortie
Limitation:Peut provoquer une cavitation en cas de surcharge
Idéal pour :Charges positives, cylindres verticaux s'étendant vers le bas
Avantage:Crée une contre-pression pour éviter la cavitation
Idéal pour :Charges en dépassement, vérins verticaux rentrant
Vannes de contrôle de débit proportionnelles
Contrôlé électroniquement pour un réglage ultra-précis.
- Méthode de contrôle :Signaux PWM (Pulse width Modulation) provenant d'un amplificateur électronique
- Système de commentaires :Contrôle en boucle fermée avec capteurs de débit ou retour de position
- Temps de réponse :Généralement 10 à 50 millisecondes pour les changements d'étapes
- Portée des signaux :Signaux de commande standard 4-20 mA ou 0-10 V
- Caractéristiques de l'amplificateur :Dithering actuel pour empêcher le blocage des valves, fonctions de rampe pour des démarrages en douceur
Peut être programmé et automatisé. Cher mais offre le meilleur contrôle. Commun dans les machines et robots CNC modernes.
Concepts techniques avancés
Analyse approfondie de la compensation de pression
Ajustements par fil de verrouillage ou contrôle électronique recommandés
- Étape primaire :Orifice d'étranglement réglable (contrôlé par l'utilisateur)
- Étape secondaire :Le tiroir du compensateur automatique réagit au différentiel de pression
Principe de fonctionnement :
- Le compensateur maintient une chute de pression constante (généralement 7 à 10 bars) à travers l'orifice primaire
- Choisir la bonne vanne, c'est comme choisir le bon outil pour un travail. Considérez ces facteurs :
- Lorsque la pression en amont chute, le compensateur se restreint pour empêcher l'augmentation du débit
- Résultat:Débit constant quels que soient les changements de charge
Systèmes de contrôle de vannes proportionnelles
Chaîne de contrôle électronique :
- Signal de commande :4-20 mA ou ±10 V depuis l'automate/contrôleur
- コンペンセータは、プライマリオリフィス全体で一定の圧力降下 (通常 7 ～ 10 bar) を維持します。Convertit le signal en courant approprié/PWM
- Réponse du solénoïde :Le solénoïde proportionnel crée une force proportionnelle au courant
- Réponse de la vanne :Veiller à une vitesse d'écoulement < 6 m/s dans les conduites d'aspiration
- Débit de sortie :Contrôle précis du débit avec une hystérésis minimale
Fonctionnalités avancées :
Technologie de diviseur de débit
Diviseurs de débit de type bobine :
- Utilisez des bobines synchronisées pour diviser le flux
- Précision:Division du débit ±5 % dans des conditions normales
- Sensibilité à la pression :Les performances se dégradent avec de grandes différences de pression
- Desenvolvimentos Futuros e Tendências da IndústriaAccélération/décélération programmable
Diviseurs de débit à engrenages :
- Utiliser des jeux d'engrenages de précision pour la division du débit
- Précision:Division de débit de ±2 % quelles que soient les différences de pression
- Auto-compensation :S'ajuste automatiquement aux changements de viscosité
- Desenvolvimentos Futuros e Tendências da IndústriaSynchronisation critique (contrôles avions, levage de charges lourdes)
Applications
Matériel de construction
- Pelles : mouvements fluides des bras et du godet
- Grues : levage et positionnement précis
- Bulldozers : réglages contrôlés des lames
Fabrication
- Synchronisation critique (contrôles avions, levage de charges lourdes)
- Machines CNC : vitesses de coupe précises
- Lignes d'assemblage : Mouvements synchronisés
Agriculture
- Récolteuses : coupe et collecte coordonnées
- Tracteurs : contrôle des outils
- Systèmes d'irrigation : gestion du débit d'eau
Autres applications
- Commun dans les systèmes simples
- Installations de traitement de l'eau
- Opérations pétrolières et gazières
- Équipement minier
Comment choisir la bonne vanne de contrôle de débit
Choisir la bonne vanne, c'est comme choisir le bon outil pour un travail. Considérez ces facteurs :
1. Configuration système requise
- A quelle pression fonctionne votre système ?
- De quel débit avez-vous besoin ?
- Quel type de fluide utilisez-vous ?
Guide des spécifications techniques
| Application | Type de vanne recommandé | Débit | Pression maximale | Taille de connexion | Méthode de contrôle |
|---|---|---|---|---|---|
| Petite machine CNC | Vanne à pointeau | 2-8 L/min | 210 barres | 1/4" NPT | Manuel |
| Moulage par injection | Compensation de pression | 15-50 L/min | 350 barres | 1/2" SAE | Manuel/Électrique |
| Bras d'excavatrice | Proportionnel | 80-200 L/min | 420 barres | 3/4" SAE | Électronique (PWM) |
| Presse hydraulique | Sortie de compteur | 25-100 L/min | 700 bars | 1" SAE | Piloté |
| Grue mobile | Vanne prioritaire | 120-300 L/min | 350 barres | 1" SAE | Détection de charge |
2. Besoins de précision
3. Environnement
- Plage de température :Les vannes standards fonctionnent de -20°C à 80°C
- Conditions extrêmes :Joints spéciaux nécessaires pour -40°C à 120°C
- Fluides corrosifs :Acier inoxydable ou revêtements spéciaux requis
- Vibrations élevées :Ajustements par fil de verrouillage ou contrôle électronique recommandés
4. Considérations budgétaires
Problèmes courants et solutions
Problème : vitesse incohérente
Symptômes:L'actionneur accélère et ralentit de manière aléatoire
Causes :Fluide sale, pièces de vanne usées, type de vanne incorrect
Solution:Nettoyer ou remplacer le fluide, la vanne de service, passer à une vanne à pression compensée
Problème : surchauffe
Symptômes:Le système devient trop chaud, ce qui réduit les performances
Causes :Fuite interne, mauvais réglages de vanne
Solution:Remplacer les joints, ajuster les réglages des vannes, vérifier le bon dimensionnement des vannes
Généralement 10 à 50 millisecondes pour les changements d'étapes
Symptômes:Bruit fort, vibrations, liquide laiteux, dommages aux composants
Explication technique :Lorsque la vitesse du fluide dépasse les limites critiques, la pression chute en dessous de la pression de vapeur.
Causes :
- Vannes de dosage avec surcharge
- Orifices de valve sous-dimensionnés
- Températures élevées du fluide réduisant la pression de vapeur
Solution:
- Passer à la configuration du compteur
- Installer des vannes anti-cavitation
- Augmentez la taille de l'orifice ou utilisez plusieurs vannes parallèles
Formule critique :Veiller à une vitesse d'écoulement < 6 m/s dans les conduites d'aspiration
Problème : Instabilité de la vanne de contrôle de débit
Symptômes:Chasse, oscillation, mouvement instable de l'actionneur
Causes techniques :
- Amortissement insuffisant dans la boucle de commande de la vanne proportionnelle
- Fréquence naturelle du système d'adaptation de fréquence de résonance
- Paramètres de gain trop élevés dans l'amplificateur électronique
Solution:
- Ajuster les paramètres PID (réduire le gain proportionnel, augmenter l'amortissement)
- Ajouter un accumulateur pour la conformité du système
- Installer des limiteurs de débit dans les lignes pilotes
- Utiliser des vannes avec une réponse en fréquence plus élevée (servovannes)
Conseils d'entretien pour une longue durée de vie
Contrôles mensuels
- Rechercher des fuites externes autour des raccords
- Vérifier les niveaux et la couleur des liquides
- Écoutez les bruits inhabituels
- Ressentez des vibrations excessives
Service trimestriel
- Remplacer les filtres hydrauliques
- Tester la qualité du fluide
- Calibrage du clapet anti-retour
- Bon pour le contrôle de vitesse de base
Entretien annuel
- Révision complète des vannes si nécessaire
- Remplacer les pièces d'usure
- Mettre à jour la documentation du système
- Former les opérateurs au bon usage
L'avenir des vannes de régulation de débit
La technologie rend ces vannes plus intelligentes et plus efficaces :
Points clés à retenir
- Les vannes de régulation de débit hydrauliques sontcontrôleurs de vitessepour systèmes hydrauliques
- Différents types répondent à différents besoins – des simples vannes manuelles aux vannes électroniques avancées
- Sélection appropriéepermet d'économiser de l'argentet améliore les performances du système
- Un entretien régulier évite des pannes coûteuses
- La nouvelle technologie rend les vannes plus intelligentes et plus efficaces
Conclusion
Comprendre les vannes de régulation de débit hydrauliques ne doit pas être compliqué. Ces composants essentiels sont simplement les contrôleurs de vitesse du monde hydraulique, garantissant que tout se déroule au bon rythme pour plus de sécurité, de précision et d'efficacité.
Que vous utilisiez des équipements lourds, dirigiez une usine ou entreteniez des systèmes hydrauliques, connaître le fonctionnement de ces vannes vous aide à prendre de meilleures décisions concernant la sélection, la maintenance et le dépannage des équipements.
N'oubliez pas : une bonne vanne de régulation de débit, correctement entretenue, est un investissement qui rapporte des dividendes en termes de fiabilité du système, d'économies d'énergie et de sécurité de fonctionnement. Choisissez judicieusement, entretenez-le régulièrement et votre système hydraulique vous servira bien pendant des années.
