Lorsque vous travaillez avec des systèmes hydrauliques, le contrôle de la direction du flux de fluide est essentiel pour la sécurité et l'efficacité. Le clapet anti-retour RVP-20 est un composant hydraulique monté sur plaque conçu pour permettre au fluide de s'écouler dans une direction tout en empêchant le reflux. Ce guide explique ce qui rend le RVP-20 précieux pour les applications hydrauliques et comment il fonctionne dans des situations réelles.

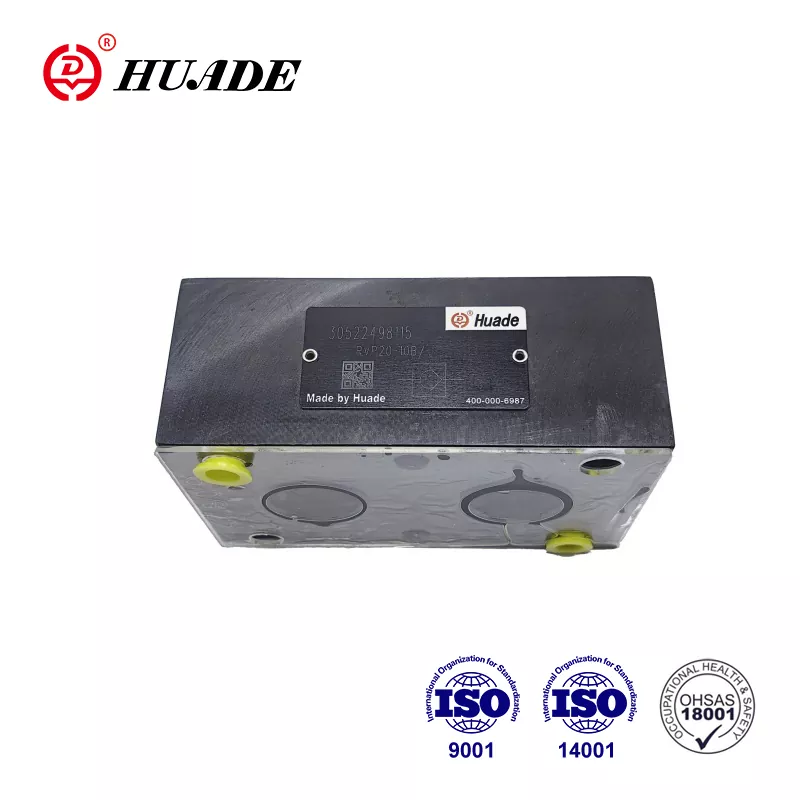

Qu'est-ce que le clapet anti-retour RVP-20 ?
Le clapet anti-retour RVP-20 est un clapet à ressort fabriqué par HYDAC, une société allemande spécialisée dans les solutions hydrauliques. Cette vanne utilise une conception à clapet en forme de cône qui crée un joint sans fuite lorsque le fluide tente de refluer. Le « 20 » dans son nom indique qu'il est dimensionné pour les applications à débit moyen, équivalent à un raccord de tuyau de 1 pouce dans la série -16.
La vanne permet un écoulement libre du port B au port A tout en bloquant complètement le flux inverse. Lorsque la pression du fluide dépasse la force du ressort (généralement 0,5 bar), le cône recule et laisse passer le fluide. Lorsque la pression chute ou s'inverse, le ressort repousse rapidement le cône contre son siège, arrêtant ainsi tout mouvement vers l'arrière. Cette simple action mécanique se produit sans alimentation électrique ni contrôle externe.

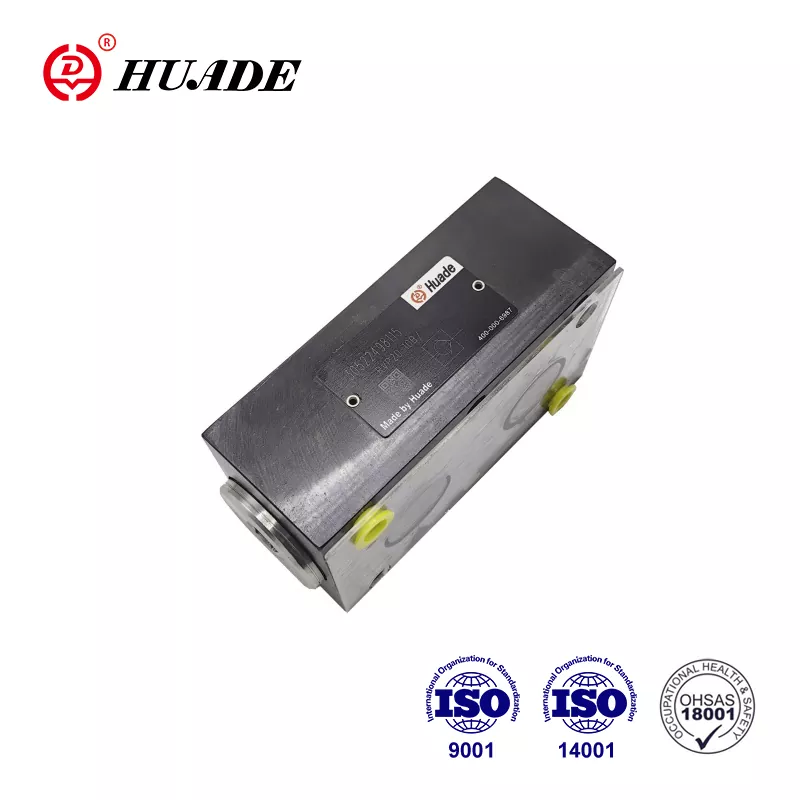

Le clapet anti-retour RVP-20 pèse environ 3,3 kg et présente une conception compacte de montage sur plaque qui s'adapte directement sur les blocs de vannes. Ce style de montage permet d'économiser de l'espace par rapport aux vannes en ligne et rend l'installation plus simple dans les circuits hydrauliques complexes.
Spécifications techniques et performances
Le clapet anti-retour RVP-20 gère une pression de service maximale jusqu'à 350 bars (5 000 psi) et débite jusqu'à 350 litres par minute (150 gpm). Ces spécifications le rendent adapté aux systèmes hydrauliques de service moyen présents dans les équipements de construction et les machines industrielles. La vanne maintient ses performances sur une plage de températures allant de -20°C à +80°C, couvrant la plupart des environnements de fonctionnement.
La pression d'ouverture du clapet anti-retour standard RVP-20 est de 0,5 bar, ce qui signifie que le fluide n'a besoin que d'une pression minimale pour ouvrir le clapet et permettre un écoulement vers l'avant. Des versions personnalisées avec des pressions de fissuration de 1 bar ou plus sont disponibles lorsque les applications nécessitent une plus grande résistance à l'ouverture. La chute de pression à travers la vanne augmente avec le débit : à 200 litres par minute, attendez-vous à environ 2 bars de perte de pression, tandis qu'à un débit maximum de 350 litres par minute, la chute de pression peut atteindre 4 à 8 bars.
Le corps de la vanne est constitué d'acier phosphaté avec des options de revêtement en zinc, tandis que le cône et le siège sont en acier trempé et rectifié pour plus de durabilité. Les joints FKM offrent une résistance chimique et fonctionnent avec des fluides hydrauliques à base d'huile minérale ayant une viscosité comprise entre 2,8 et 800 mm²/s. La conception suit les normes DIN ISO 1219 et est testée avec des huiles minérales répondant aux spécifications DIN 51524.
Comment fonctionne le clapet anti-retour RVP-20
Comprendre le fonctionnement du clapet anti-retour RVP-20 permet d'expliquer pourquoi il est efficace dans les systèmes hydrauliques. La vanne contient un cône à ressort qui repose contre un siège usiné avec précision. En position fermée, le ressort maintient fermement ce cône contre le siège, créant un joint métal sur métal qui empêche tout fluide de passer vers l'arrière.
Lorsque le fluide entre par l’orifice B avec une pression suffisante, il pousse contre la surface du cône. Une fois que la pression dépasse la force du ressort, le cône se déplace vers l'arrière, ouvrant un chemin permettant au fluide de s'écouler vers l'orifice A. Le cône reste ouvert tant que la pression vers l'avant continue. Pendant cet état ouvert, le clapet anti-retour RVP-20 crée une résistance relativement faible, permettant un mouvement efficace du fluide à travers le système.
Si la pression s'égalise ou s'inverse, le ressort repousse immédiatement le cône vers sa position fermée. Cette fermeture rapide empêche le reflux et protège les composants en amont des pics de pression ou de la rotation inverse. La conception conique garantit que les sièges de soupape sont correctement installés à chaque fois sans nécessiter de réglage ou d'entretien du mécanisme de fermeture.
Dimensions d'installation et montage
Le clapet anti-retour RVP-20 utilise un modèle de montage de plaque standardisé qui s'adapte aux configurations de ports SAE, BSPP et NPTF. La face de montage mesure 76,5 mm de large avec des ports espacés de 60 mm. La longueur totale de la vanne est de 133 mm, avec une hauteur de base de 127 mm. Ces dimensions compactes permettent au clapet anti-retour RVP-20 de s'adapter aux espaces restreints des collecteurs hydrauliques.
L'installation nécessite des boulons M10 serrés à 20-30 Nm. La surface de montage doit avoir une rugosité de 0,8 μm ou plus pour garantir une bonne étanchéité. La vanne peut être montée dans n'importe quelle orientation sans affecter les performances, offrant ainsi aux concepteurs une flexibilité lors de la création de circuits hydrauliques. Les filetages des ports s'étendent sur 16 mm de profondeur et l'épaisseur de la bride mesure 19 mm.
Lors de l'installation du clapet anti-retour RVP-20, vérifiez que le sens du débit correspond à la flèche marquée sur le corps du clapet. Le port B doit se connecter à la source de pression, tandis que le port A se connecte au circuit protégé. L’utilisation d’un boulon de qualité appropriée (10,9 ou supérieur) empêche la défaillance des fixations sous l’effet des vibrations et des cycles de pression.
Applications courantes du clapet anti-retour RVP-20
Les machines mobiles représentent un domaine d'application majeur pour le clapet anti-retour RVP-20. Les excavatrices utilisent ces vannes aux sorties des pompes hydrauliques pour maintenir la contre-pression et éviter les coups de bélier lorsque les mouvements de la flèche s'arrêtent brusquement. Les rouleaux et les compacteurs bénéficient de la capacité de la vanne à isoler les circuits hydrauliques, améliorant ainsi la sécurité lors du fonctionnement de l'équipement.
Les systèmes d'automatisation industrielle s'appuient sur le clapet anti-retour RVP-20 pour le verrouillage des cylindres et le maintien de la pression. Les machines de moulage par injection utilisent ces vannes pour garantir une pression d'injection stable, ce qui réduit les défauts et les temps d'arrêt de 20 à 30 % selon les rapports de terrain. Les systèmes hydrauliques de la chaîne de montage utilisent les vannes pour empêcher tout mouvement involontaire lorsque les circuits sont dépressurisés.
Les applications marines et offshore profitent des matériaux résistants à la corrosion et de l'étanchéité fiable du clapet anti-retour RVP-20. Les actionneurs de vannes sur les navires et les plates-formes pétrolières utilisent ces clapets anti-retour pour l'isolation directionnelle. Les systèmes de lubrification haute pression et les dispositifs de serrage hydrauliques intègrent également le RVP-20, là où la prévention du reflux est essentielle à l'intégrité du système.
La valve fonctionne mieux dans les applications de cyclage à basse et moyenne fréquence. Pour les systèmes fonctionnant constamment à haute fréquence, l'ouverture et la fermeture répétées peuvent accélérer l'usure des surfaces du cône et du siège. Dans de tels cas, il devient important d’envisager des modèles de vannes alternatifs ou des intervalles de maintenance plus fréquents.
Entretien et durée de vie
Le clapet anti-retour RVP-20 nécessite un entretien minimal dans des conditions de fonctionnement normales. HYDAC évalue le temps moyen jusqu'à défaillance (MTTF_d) à 150 ans dans des conditions idéales, bien que la durée de vie réelle dépende fortement de la propreté du fluide et de l'environnement d'exploitation. Des inspections annuelles ou des contrôles toutes les 1 000 heures de fonctionnement permettent d'identifier l'usure avant que des pannes ne surviennent.
Les principales tâches de maintenance comprennent l'inspection des joints pour détecter tout dommage ou détérioration et la surveillance de la chute de pression à travers la vanne. Si la chute de pression augmente de plus de 10 % par rapport aux mesures de base, l'usure interne ou la contamination peuvent affecter les performances. Des kits de remplacement de joints (numéro de pièce 555094) sont disponibles pour un entretien périodique.
Lors de l'entretien du clapet anti-retour RVP-20, isoler complètement le circuit hydraulique et relâcher toute pression avant de retirer le clapet. Après le remontage, effectuez un test de fuite à 1,5 fois la pression de service pour vérifier l'intégrité du joint. Le maintien d'une filtration adéquate des fluides (20 μm ou moins) prolonge considérablement la durée de vie de la vanne en empêchant les particules abrasives d'endommager les surfaces d'étanchéité.
Garder le fluide hydraulique propre et dans la plage de viscosité spécifiée évite les problèmes les plus courants avec le clapet anti-retour RVP-20. La contamination est à l'origine d'environ 80 % des pannes de composants hydrauliques. Investir dans une filtration de qualité et une analyse régulière des fluides est donc rentable grâce à une durée de vie prolongée des composants et à une réduction des temps d'arrêt.
Comparaison du clapet anti-retour RVP-20 à des modèles similaires
Au sein de la série HYDAC RV/RVP, le clapet anti-retour RVP-20 se situe entre les modèles plus petits et plus grands. Le RVP-16 gère un débit allant jusqu'à 200 litres par minute et pèse 2,1 kg, ce qui le rend adapté aux applications plus légères. Le RVP-25 augmente la capacité à 550 litres par minute mais pèse 5,8 kg, mieux adapté aux systèmes industriels lourds. Les trois modèles partagent la même pression nominale maximale de 350 bars et la même plage de température.
D'autres fabricants proposent des produits concurrents avec des spécifications similaires. La série S 20 de Bosch Rexroth offre des fonctions de sécurité intégrées et des options de surveillance électrique, avec des pressions nominales allant jusqu'à 315 bars et une capacité de débit allant jusqu'à 450 litres par minute. La série PV de Parker Hannifin met l'accent sur les matériaux composites légers pour les applications aérospatiales, supportant 350 bars et 300 litres par minute.
Les vannes Danfoss série CSV présentent une résistance améliorée à la corrosion et des pressions nominales plus élevées (420 bars) adaptées aux équipements agricoles. La série HAWE Hydraulik BC propose des conceptions ultra-compactes pour les fabricants de machines allemands, avec une pression de 350 bars et un débit de 320 litres par minute. Le clapet anti-retour RVP-20 reste compétitif grâce à sa fiabilité éprouvée, sa conception sans fuite et sa facilité d'intégration dans les systèmes HYDAC existants.
Achats et disponibilité
Le clapet anti-retour RVP-20 porte le numéro de pièce standard 705937 d'HYDAC. L'achat auprès de distributeurs agréés garantit des pièces d'origine et un support technique. Les principaux distributeurs incluent ValinOnline et Leader Hydraulics, qui stockent la vanne et les kits de joints associés. Les délais de livraison varient selon les régions, mais vont généralement d'une disponibilité immédiate à 2 à 4 semaines pour les configurations standard.
Les versions personnalisées du clapet anti-retour RVP-20 avec différentes pressions de fissuration ou des joints spéciaux nécessitent des délais de livraison plus longs, généralement de 6 à 8 semaines. Lorsque vous commandez des spécifications personnalisées, indiquez les exigences complètes du système, notamment la pression de service, le débit, le type de fluide et la plage de température. Ces informations aident les ingénieurs HYDAC à recommander la configuration optimale.
Les unités de clapet anti-retour RVP-20 d'occasion ou remises à neuf apparaissent sur des marchés secondaires comme eBay, souvent à des prix inférieurs. Cependant, l’achat de composants hydrauliques d’occasion comporte des risques, notamment un historique d’entretien inconnu et une usure interne potentielle. Si des contraintes de coût nécessitent d’envisager des vannes d’occasion, achetez uniquement auprès de vendeurs dont la réputation est vérifiée et demandez la documentation des tests de pression.
Meilleures pratiques pour l’intégration du clapet anti-retour RVP-20
L'intégration réussie du clapet anti-retour RVP-20 commence par une conception appropriée du système. Calculez les débits et les chutes de pression réels pour vous assurer que la vanne ne créera pas de résistance excessive dans le circuit. La vanne fonctionne mieux lorsque le débit reste inférieur à 80 % de sa capacité maximale, offrant ainsi une marge pour les pics de pression et les variations de température.
Installez un filtre de purge d'air ou d'évent dans les systèmes où un entraînement d'air peut se produire. L'air emprisonné peut empêcher le clapet anti-retour RVP-20 de se fermer correctement et peut provoquer des dommages par cavitation au fil du temps. Le positionnement de la valve pour permettre aux bulles d'air de monter et de s'échapper améliore les performances et la longévité.
Lorsque vous utilisez plusieurs unités de clapet anti-retour RVP-20 dans des circuits parallèles, assurez-vous d'une distribution de débit équilibrée. De légères variations de pression de fissuration entre les vannes peuvent provoquer une charge inégale, réduisant ainsi l'efficacité de la disposition parallèle. Pensez à utiliser des ensembles appariés provenant du même lot de production pour les applications critiques.
Surveillez le clapet anti-retour RVP-20 lors du démarrage et de la mise en service initiale du système. Surveillez les bruits inhabituels, la chaleur excessive ou les lectures de pression inattendues qui pourraient indiquer des problèmes d'installation ou des conditions de fonctionnement incompatibles. La détection précoce des problèmes évite d’endommager la vanne et les autres composants du système.
Comprendre les limites et les considérations
Bien que le clapet anti-retour RVP-20 excelle dans de nombreuses applications, la reconnaissance de ses limites évite une mauvaise application. La vanne n'est pas conçue pour les cycles à haute fréquence où le cône s'ouvre et se ferme plusieurs fois par minute. Une telle opération accélère l'usure et peut provoquer une panne prématurée. Pour les applications à haute fréquence, envisagez des clapets anti-retour pilotés ou des vannes à cartouche conçues pour un service dynamique.
La conception à ressort signifie que le clapet anti-retour RVP-20 crée toujours une certaine chute de pression pendant l'écoulement vers l'avant. Dans les circuits où une résistance minimale est critique, cette caractéristique doit être prise en compte dans le dimensionnement de la pompe et les calculs d'efficacité du système. Au débit maximum, la chute de pression peut atteindre 8 bars, ce qui se transforme en chaleur et en énergie gaspillée.
Le flux inversé ne produit aucune fuite lorsque la vanne fonctionne correctement, mais la contamination ou l'usure peuvent compromettre l'étanchéité. Les systèmes exigeant une fuite absolue pour des raisons de sécurité peuvent nécessiter des vannes redondantes ou des technologies d'étanchéité alternatives. Des tests réguliers vérifient que l'étanchéité inversée reste efficace tout au long de la durée de vie de la vanne.
Le clapet anti-retour RVP-20 offre un fonctionnement purement mécanique sans retour de position ni réglage pendant le fonctionnement. Les applications nécessitant une pression de craquage variable ou une télécommande nécessitent différents types de vannes. Comprendre ces caractéristiques fondamentales permet d'adapter la vanne aux applications appropriées.
Conclusion
Le clapet anti-retour RVP-20 constitue une solution fiable pour empêcher le reflux dans les systèmes hydrauliques fonctionnant à des pressions allant jusqu'à 350 bars avec des débits allant jusqu'à 350 litres par minute. Sa conception conique à ressort crée une étanchéité inversée sans fuite tout en maintenant une faible chute de pression vers l'avant. Le format compact de montage sur plaque simplifie l'installation dans les blocs de vannes et les collecteurs.
Cette vanne est largement utilisée dans les machines mobiles, l'automatisation industrielle et l'hydraulique marine où le contrôle directionnel est important pour la sécurité et l'efficacité. Avec une installation appropriée, la propreté du fluide et une inspection périodique, le clapet anti-retour RVP-20 offre de nombreuses années de service sans problème. Sa conception standardisée et sa large disponibilité en font un choix pratique pour les nouveaux systèmes et les applications de remplacement.
Lors de la sélection d'un clapet anti-retour pour les applications hydrauliques, pensez au clapet anti-retour RVP-20 pour les circuits à usage moyen nécessitant une prévention fiable du reflux. Faites correspondre les spécifications de la vanne aux exigences de votre système, suivez les directives d'installation et maintenez un bon état de fluide pour des performances et une longévité optimales.
