Comment ajustez-vous une vanne de contrôle de débit?

Vannes de commande d'écoulementsont des composants essentiels dans d'innombrables applications industrielles, des processus de fabrication aux systèmes CVC. Ces dispositifs critiques régulent le débit des liquides à travers des pipelines, garantissant des performances et une efficacité optimales du système. Il est crucial de comprendre comment ajuster correctement les vannes de contrôle de débit pour maintenir la stabilité du système, prévenir les dommages des équipements et atteindre les paramètres opérationnels souhaités.

Comprendre les fondamentaux de la valve de contrôle du flux

Avant de plonger dans les procédures d'ajustement, il est important de comprendre ce que font les vannes de contrôle de débit et comment elles fonctionnent. Les soupapes de commande d'écoulement restreignent ou permettent un passage de fluide à travers un pipeline en faisant varier la taille de l'orifice d'écoulement. Cette réglementation est obtenue par différentes conceptions de soupapes, y compris les vannes de globe, les vannes à aiguille, les vannes à billes et les vannes de papillon, chacune adaptée à des applications spécifiques et aux exigences d'écoulement.

La fonction principale de ces vannes est de maintenir des débits cohérents, quelles que soient les variations de pression en amont. Cette caractéristique les rend inestimables dans les processus où un contrôle précis du débit est essentiel, comme le traitement chimique, le traitement de l'eau et les systèmes d'administration de carburant.

Types de vannes de contrôle de débit et leurs méthodes d'ajustement

Vannes de commande d'écoulement manuel

Les vannes de contrôle d'écoulement manuel sont les plus simples à régler. Ces soupapes comportent un volant ou un levier qui contrôle directement la position de la vanne. Le réglage consiste à tourner le volant dans le sens horaire pour diminuer le débit ou dans le sens antihoraire pour augmenter le débit. La clé d'un ajustement manuel réussi consiste à apporter des modifications progressives et à permettre au système de se stabiliser entre les ajustements.

Lors du réglage des vannes manuelles, commencez par de petits incréments - généralement pas plus d'un quart de virage à la fois. Cette approche empêche les changements de pression soudains qui pourraient endommager l'équipement en aval ou créer une instabilité du système. Surveillez toujours la pression du système et les lectures d'écoulement pendant l'ajustement pour vous assurer que vous obtenez les résultats souhaités.

Vannes de contrôle de débit automatique

Les vannes de contrôle de débit automatique utilisent des actionneurs alimentés par de l'air comprimé, de l'électricité ou de la pression hydraulique pour régler la position de la vanne. Ces vannes incluent souvent des positionneurs qui fournissent des commentaires pour assurer un positionnement précis. Le réglage des vannes automatiques implique généralement de modifier les signaux de contrôle ou les points de consigne plutôt que de tourner manuellement les composants.

Pour les actionneurs pneumatiques, l'ajustement peut nécessiter de modifier le signal de pression d'air en actionneur. Les actionneurs électriques peuvent avoir besoin de modifications de tension de contrôle, tandis que les actionneurs hydrauliques nécessitent des ajustements de pression hydraulique. Consultez toujours les spécifications du fabricant pour les gammes de signaux appropriées et les procédures de réglage.

Vannes de commande de débit compensées

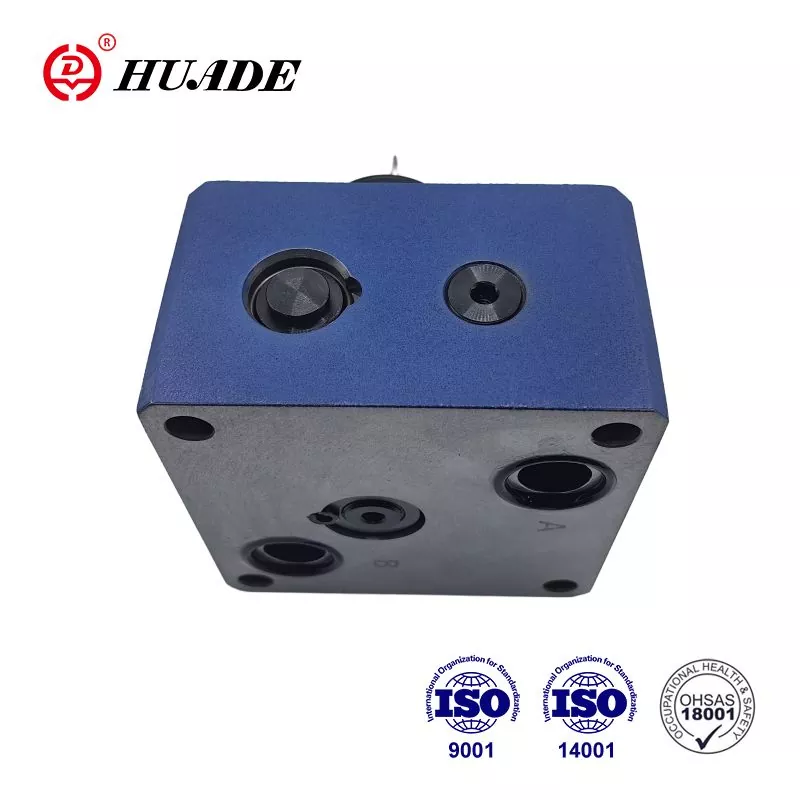

Les soupapes compensées à pression s'ajustent automatiquement pour maintenir des débits constants malgré les variations de pression. Ces dispositifs sophistiqués comprennent des mécanismes internes qui répondent aux changements de pression. Le réglage implique généralement de régler le débit souhaité à l'aide d'une vis de réglage ou d'une cadran, qui modifie la tension de ressort ou la taille de l'orifice dans la vanne.

Procédures d'ajustement étape par étape

Préparation de pré-ajustement

Avant de commencer tout réglage de la valve, assurez-vous d'avoir les outils et l'équipement de sécurité nécessaires. Cela comprend des clés, des manomètres, des débitmètres et des équipements de protection personnelle appropriés. Passez en revue la documentation du fabricant de soupape pour comprendre les procédures d'ajustement spécifiques et les précautions de sécurité.

Vérifiez que le système fonctionne dans des conditions normales et que tous les protocoles de sécurité sont en place. Vérifiez que les vannes d'isolement sont correctement positionnées et que les systèmes de contournement sont disponibles si nécessaire. Document les débits de courant et les lectures de pression comme mesures de référence.

Évaluation initiale et mesures de référence

Commencez par enregistrer les paramètres du système de courant, y compris le débit, la pression en amont, la pression en aval et la température. Ces données de base vous aident à comprendre les performances actuelles de la valve et fournit des points de référence pour l'efficacité de l'ajustement.

Vérifiez l'indicateur de position actuel de la vanne si disponible. De nombreuses vannes incluent des marqueurs de position ou des échelles qui montrent le degré d'ouverture. Ces informations sont utiles pour comprendre la quantité d'ajustement nécessaire et pour revenir à la position d'origine si nécessaire.

Faire des ajustements

Commencez des ajustements avec de petits changements incrémentiels. Pour les vannes manuelles, commencez par des incréments de virage en quarts et observez la réponse du système. Permettez un temps suffisant entre les ajustements pour que le système se stabilise - cela prend généralement plusieurs minutes mais peut varier en fonction de la taille du système et des caractéristiques des fluides.

Surveillez les débits en continu lors de l'ajustement à l'aide de débitmètres calibrés. Comparez les débits réels avec les points de consigne souhaités et effectuez des ajustements supplémentaires au besoin. N'oubliez pas que la réponse de la valve n'est pas toujours linéaire, donc les changements de débit peuvent ne pas être proportionnels aux changements de position de la valve.

Réglage fin et optimisation

Une fois que vous avez atteint environ le débit souhaité, commencez les ajustements à affinir. Cette phase nécessite de la patience et une observation minutieuse du comportement du système. Faites des ajustements plus petits et laissez plus de temps pour la stabilisation entre les changements.

Faites attention aux fluctuations de la pression du système et à la stabilité du débit. Des chutes de pression excessive à travers la valve peuvent indiquer une excession excessive, tandis que le différentiel de pression inadéquat peut suggérer un contrôle de débit insuffisant. L'objectif est d'atteindre un débit contrôlé stable au taux souhaité tout en maintenant les pressions du système appropriées.

Défis et solutions d'ajustement communs

Chasse ou oscillation de la valve

La chasse aux soupapes se produit lorsque la valve ajuste en continu la position en réponse aux fluctuations du système, créant des conditions d'écoulement instables. Ce problème résulte souvent de paramètres de gain inappropriés dans les vannes automatiques ou l'amortissement inadéquat du système. Les solutions comprennent le réglage des paramètres de gain du contrôleur, l'ajout d'orifices d'amortissement ou l'installation de réservoirs d'accumulation pour lisser la réponse du système.

Plage de contrôle de débit inadéquate

Certaines vannes peuvent ne pas fournir une plage de contrôle d'écoulement suffisante pour des applications spécifiques. Cette limitation pourrait se manifester comme une incapacité à atteindre des débits très faibles ou une baisse de pression excessive à des débits élevés. Les solutions incluent l'installation de différentes garnitures de vanne, en utilisant plusieurs vannes dans des configurations en série ou parallèles, ou en sélectionnant des vannes avec différentes caractéristiques d'écoulement.

Considérations de chute de pression

Une chute de pression excessive à travers les soupapes de contrôle de débit peut réduire l'efficacité du système et créer des problèmes opérationnels. Lors du réglage des vannes, surveillez la différence de pression et assurez-vous qu'elle reste dans des limites acceptables. Si la chute de pression devient excessive, envisagez d'installer des vannes plus grandes ou d'utiliser différentes conceptions de vannes avec de meilleures caractéristiques d'écoulement.

Maintenance et surveillance des meilleures pratiques

La maintenance régulière est essentielle pour les performances optimales de la vanne de contrôle de débit. Établir des horaires d'inspection de routine pour vérifier l'usure, la corrosion ou les dommages qui pourraient affecter le fonctionnement de la valve. Nettoyez ou remplacez les composants de soupape recommandés par les fabricants.

Implémentez les systèmes de surveillance continus dans la mesure du possible pour suivre les performances des valves au fil du temps. Cette surveillance permet d'identifier les changements progressifs des caractéristiques des soupapes et prévoit un avertissement précoce des problèmes potentiels. Les systèmes de contrôle numérique modernes peuvent enregistrer la position de la vanne, les débits et les lectures de pression pour l'analyse et le dépannage.

Considérations de sécurité pendant l'ajustement

Prioriser toujours la sécurité lors du réglage des vannes de contrôle de débit. Assurez-vous que les procédures appropriées de lock-out / tagout sont suivies lorsque vous travaillez sur des systèmes sous pression. Utilisez un équipement de protection personnel approprié et suivez les protocoles de sécurité de l'entreprise.

Soyez conscient des dangers potentiels associés aux fluides contrôlés. Certaines applications impliquent des produits chimiques dangereux, des températures élevées ou des pressions élevées qui nécessitent des précautions particulières. Ne dépassez jamais les cotes de pression des soupapes ou les températures de fonctionnement pendant les procédures d'ajustement.

L'ajustement approprié de la valve de contrôle de débit est à la fois un art et une science qui nécessite une compréhension des principes de la valve, une observation minutieuse du comportement du système et une patience pendant le processus d'ajustement. Le succès dépend des approches méthodiques, des mesures précises et de l'attention aux protocoles de sécurité.

La maintenance et la surveillance régulières garantissent une performance optimale continue et aident à prévenir les défaillances coûteuses du système. Que ce soit en travaillant avec des vannes manuelles ou automatiques, les principes clés restent cohérents: effectuer des ajustements graduels, surveiller la réponse du système et hiérarchiser la sécurité tout au long du processus.

En suivant ces directives et en maintenant l'accent mis sur les approches systématiques de l'ajustement des soupapes, les opérateurs peuvent obtenir un contrôle de flux précis qui améliore l'efficacité et la fiabilité du système. N'oubliez pas que chaque système est unique et que les procédures d'ajustement peuvent devoir être adaptées à des applications et des conditions de fonctionnement spécifiques.
