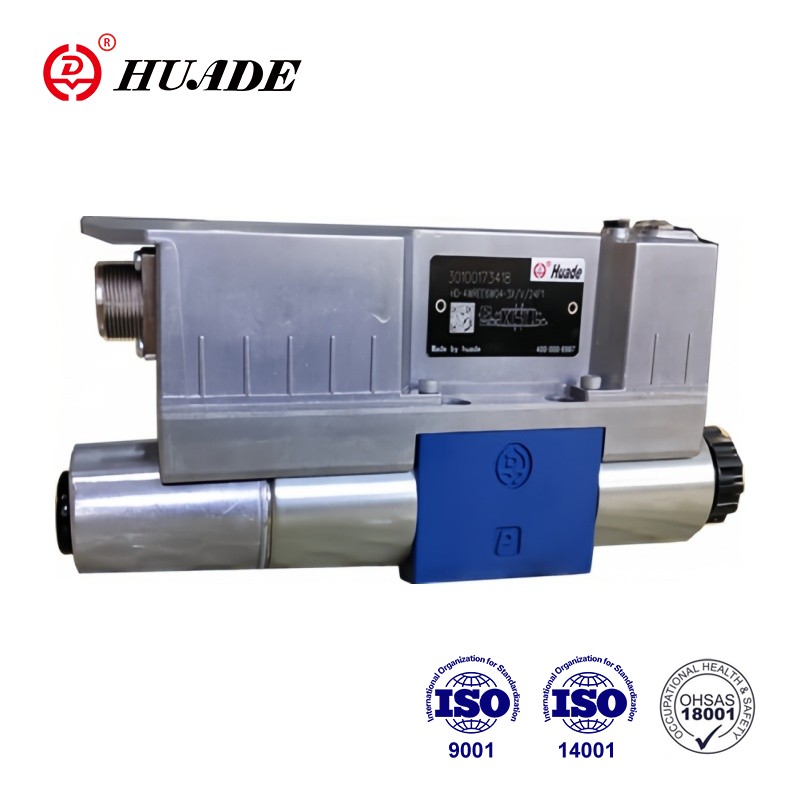

La vanne de type 4WREE6-3X est une vanne proportionnelle à commande directe avec retour de position électrique et électronique intégrée (OBE). Les vannes proportionnelles de type 4WREE6-3X ont passé la certification CE. La pression de fonctionnement maximale peut atteindre 350 bars. C’est l’un des produits phares de Huade Hydraulic. Cette vanne 4WREE6-3X a des performances stables et un prix relativement bon marché.
| Général | ||
| Poids | ▶ Vanne à deux solénoïdes (kg) | 2.6 |
| ▶ Vanne avec un solénoïde (kg) | 2.1 | |
| Position d'installation | n'importe lequel, de préférence horizontal | |
| Plage de température ambiante (℃) | -20 … +60 | |
| Plage de température de stockage avec protection UV (℃) | +5 … +40 | |
| Température de transport (℃) | –30 … +80 | |
| Durée de stockage maximale (années) | 1 | |
| Ses tests selon DIN EN 60068-2-6 | 10 ... 2000 Hz / maximum 10 g / 10 cycles / 3 axes | |
| Noise test according to DIN EN 60068-2-64 | 20 ... 2000 Hz / 10 g RMS / 30 g crête / 30 min. / 3 axes | |
| Choc de transport selon DIN EN 60068-2-27 | 15 g / 11 ms / 3 chocs / 3 axes | |
| Choc selon DIN EN 60068-2-27 | 15 g / 11 ms / 1000 chocs / 3 axes | |
| Humidité relative maximale (sans condensation) % | 95 | |
| Température maximale de la surface du solénoïde (℃) | 150 (opération individuelle) | |
| Valeur MTTFd selon EN ISO 13849 (Années) | 150 | |
| Conformité | ▶ CE selon la directive CEM 2014/30/UE, testé selon EN 61000-6-2 et EN 61000-6-3 ▶ Directive RoHS 2015/65/UE ▶ Ordonnance REACH (CE) no. 1907/2006 | |
| Compatibilité environnementale | ▶ Climat | Audit environnemental selon EN 60068-2 |
| hydraulique | ||
| Pression de service maximale | ▶ Port A, B, barre P | 350 |
| ▶ Barre de port T | 210 | |
| Débit maximum (recommandé) (L/min) | 80 | |
| Débit nominal (∆p = 10 bar) (L/min) | 4 ; 8 ; 16 ; 32 | |
| Fluide hydraulique | voir tableau page 15 | |
| Plage de température du fluide hydraulique (℃) | ▶ recevable | –20 … +70 |
| ▶ recommandé | –40 … +50 | |
| Plage de viscosité (mm2/s) | ▶ admissible ℃ | 20 … 380 |
| ▶ recommandé | 30 … 46 | |
| Degré de contamination maximal admissible du fluide hydraulique, classe de propreté selon ISO 4406 (c) | cours 18/20/15 | |
| Fluide hydraulique | Classification | Matériaux d'étanchéité appropriés | Normes | |
| Huiles minérales | HL, HLP, HLPD, HVLP, HVLPD | NBR, FKM | DIN 51524 | |
| Biodégradable | ▶ Insoluble dans l'eau | HETG | FKM | OIN 15380 |
| CHANSON | FKM | |||
| ▶ Soluble dans l'eau | HEPG | FKM | OIN 15380 | |
| Résistant aux flammes | ▶ Sans eau | HFDU (base glycolée) | FKM | OIN 12922 |
| HFDU (base ester) | FKM | |||
| HFDR | FKM | |||
| ▶ Contenant de l'eau | HFC (Fuchs : Hydrotherm 46M, Renosafe 500 ; Petrofer : Ultra Safe 620 ; Houghton : Safe 620 ; Union : Carbide HP5046) | NBR | OIN 12922 | |
Caractéristiques:
▶Version 4/2 ou 4/3 voies
▶Pour montage sur embase
▶Modèle de portage selon ISO 4401-03-02-0-05
▶Contrôle de la direction et de la taille du flux
▶Fonctionnement au moyen d'électro-aimants proportionnels avec filetage central
▶Bobine de commande centrée sur ressort
▶Electronique de commande intégrée (OBE) avec entrée de tension ou de courant ("A1" et/ou "F1")
Installation
La vanne se compose essentiellement de :
▷Boîtier (1) avec surface de raccordement
▷Bobine de commande (2) avec ressorts de compression (3 et 4) et plaque à ressort (5 et 6)
▷Solénoïdes (7 et 8) avec filetage central
▷Transducteur de position (9)
▷Électronique intégrée (13)
▷Réglage électrique du point zéro (12) accessible via le bouchon en caoutchouc
Fonction:
▷Avec électro-aimants hors tension (7 et 8), position centrale du tiroir de commande (2) par ressorts de compression (3 et 4) entre les plaques à ressort (5 et 6).
▷Commande directe du tiroir de commande (2) en commandant un solénoïde proportionnel, par ex. solénoïde "b" (8)
-Déplacement du tiroir de commande (2) vers la gauche proportionnel au signal électrique d'entrée
-Cela ouvre la connexion de P à A et de B à T via des sections transversales de type orifice avec caractéristique de débit progressif
A l'état hors tension, le tiroir de commande (2) est maintenu dans une position centrale mécanique par les ressorts de rappel des solénoïdes. Avec le symbole du tiroir de commande "V", cette position ne correspond pas à la position centrale hydraulique ! Lorsque la boucle de commande de l'électrovanne est fermée, le tiroir de commande est positionné en position centrale hydraulique.
Vanne à 2 positions de tiroir (version "4WREE...A...")
La fonction de cette version de distributeur correspond en principe à celle d'un distributeur à trois positions de tiroir. Les 2 distributeurs de position sont cependant uniquement équipés d'un électroaimant "a"(7). Au lieu du 2ème électro-aimant proportionnel se trouve un bouchon fileté (10).
Élément de compensation de pression dans l'OBE "-967".
Pour éviter la formation de condensation dans le boîtier de l'électronique intégrée (OBE), une membrane de protection de l'électronique (11) peut être utilisée.
Recommandé pour une utilisation en dehors des conditions standard de l'industrie avec une humidité ambiante élevée et des changements de température cycliques importants (par exemple à l'extérieur).
Symbole de la vanne directionnelle proportionnelle 4WREE-3X
