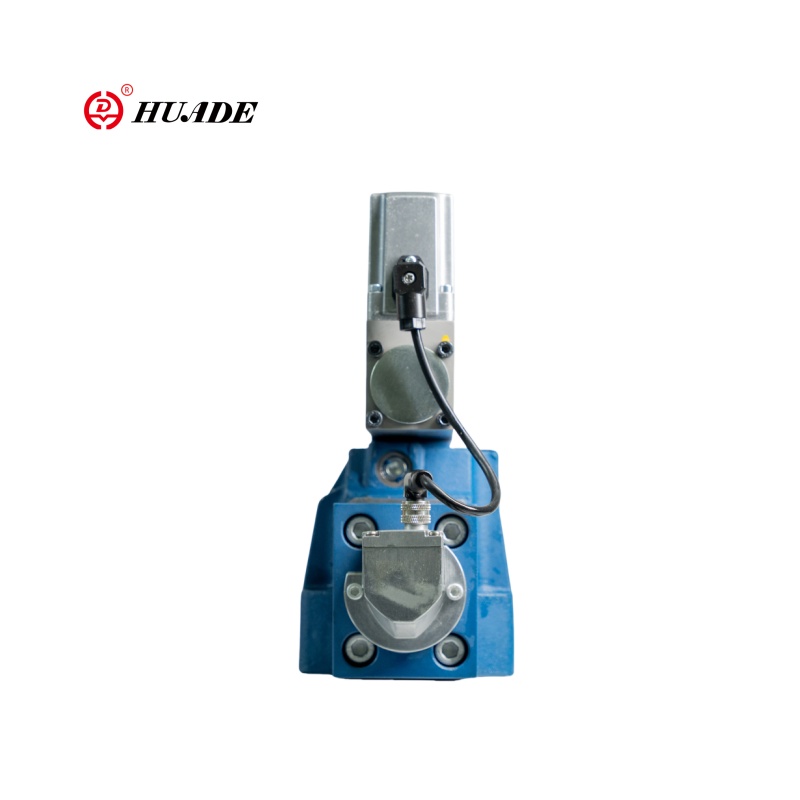

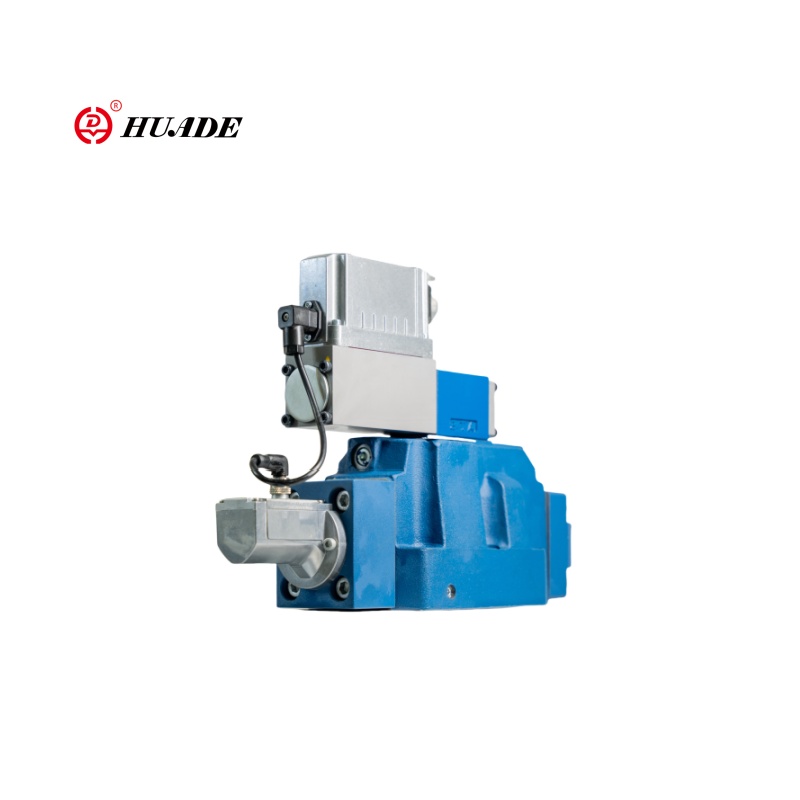

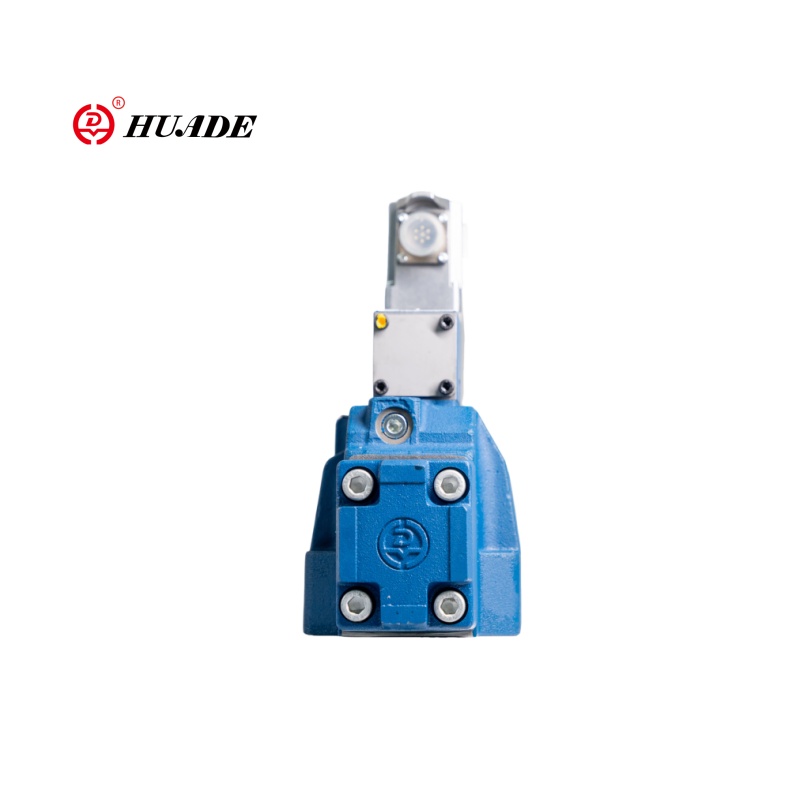

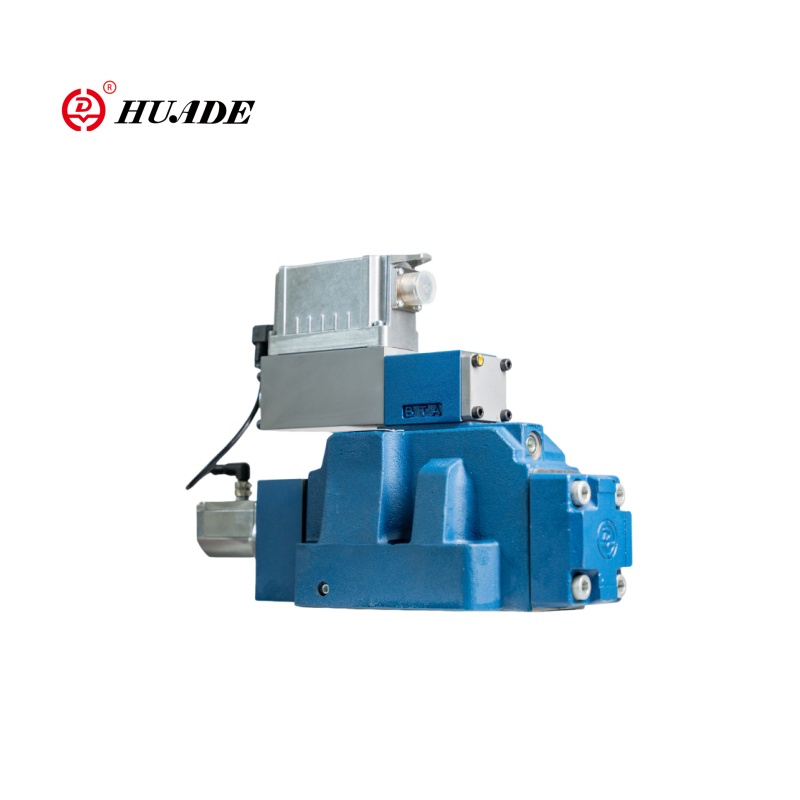

Valve directionnelle proportionnelle 4WRLE-4X

La valve directionnelle proportionnelle de Huade 4WRLE-4X est une valve directionnelle proportionnelle électro-hydraulique (avec une rétroaction de position OBE). La méthode de contrôle est le solénoïde proportionnel + la position du noyau de soupape Contrôle en boucle fermée (rétroaction LVDT). La conception corporelle de la valve 4X-4x de Huade, la technologie d'étanchéité et les performances du solénoïde sont proches des niveaux de rexroth, mais la durabilité dans des conditions de travail extrêmes (telles que des vibrations à haute fréquence, un fonctionnement continu à long terme) peut être légèrement différent. Le prix du produit de Huade est généralement de 20% à 30% inférieur à Rexroth, avec des performances de coût significatives. La chaîne d'approvisionnement est localisée, le cycle de livraison est court et la réponse de service après-vente est rapide.

Paramètre de produit de la vanne directionnelle proportionnelle 4WRLE-4X

Caractéristique du produit et application de la vanne directionnelle proportionnelle 4WRLE-4X

Caractéristiques:

▪ Fiable - Design éprouvé et robuste

▪ Bobine et manche de contrôle de haute qualité de la vanne de commande pilote

▪ La bobine de commande de la soupape de commande pilote est en position "défaillance" lorsque l'unité est éteinte

▪ La bobine de commande de la soupape principale est en position centrale centrée sur le ressort et / ou en position de décalage

▪ Flexible - adapté à la position, à la vitesse et au contrôle de la pression

▪ précis - sensibilité à la réponse élevée et petite hystérésis

Application:

La valve directionnelle proportionnelle 4WRLE-4X convient aux systèmes de contrôle hydraulique avec des exigences élevées pour les performances dynamiques, la précision et la fiabilité, en particulier dans les situations où une réponse rapide et une rétroaction en boucle fermée sont nécessaires. La vanne proportionnelle 4WRLE-4X de Huade est largement utilisée dans l'automatisation industrielle, les machines-outils et l'équipement de traitement, les machines de moulage par injection et les machines à mourir, l'équipement de test et de simulation, les machines d'ingénierie, etc.

Détails de production de la vanne directionnelle proportionnelle 4WRLE-4X

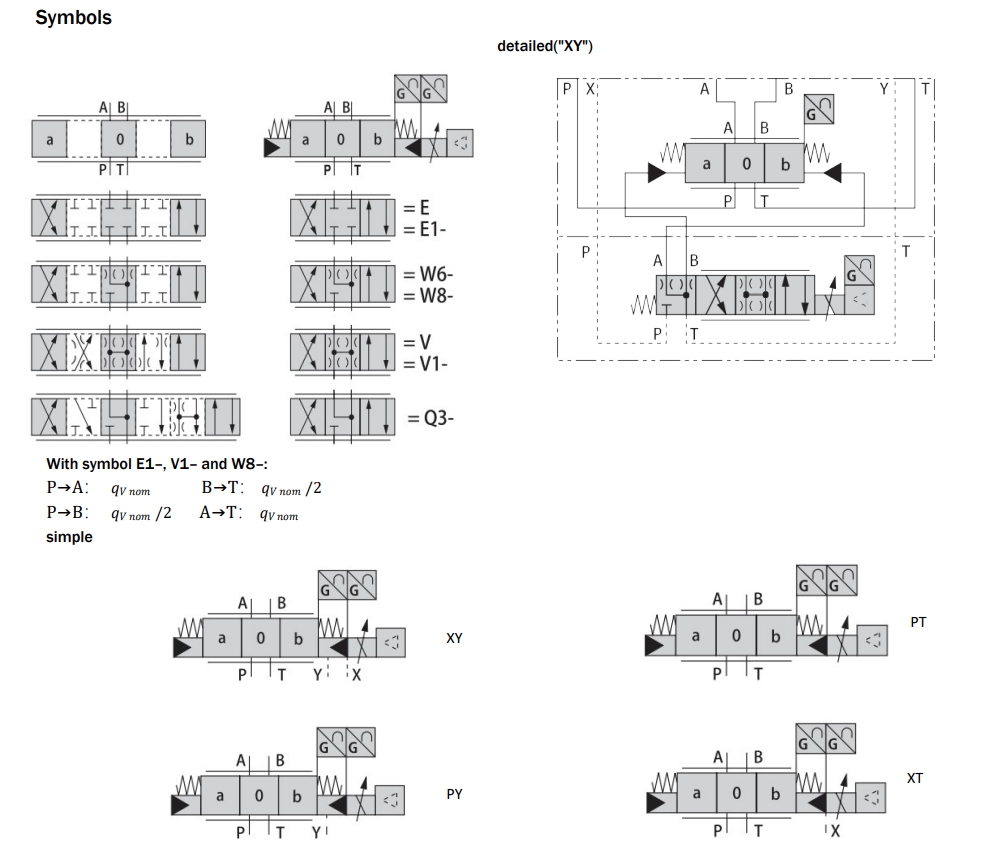

Fonction, section

Le type de soupape 4wrle est une soupape de commande directionnelle pilote avec rétroaction en position électrique et électronique intégrée (OBE).

Composition de la vanne:

1.Pilote Valve avec noyau de vanne et structure du manchon de soupape (1)

2. Vanne maine avec le centre de centrage et la position de position (2)

3.Amplificateur intégré (3)

Fonction:

Lorsque l'électronique intégrée (OBE) est éteinte ou inactive, la bobine de commande de la soupape de commande pilote est exploitée par le ressort dans la position «défaillante». La bobine de commande de la valve principale est dans sa position centrale centrée sur le printemps.

L'électronique intégrée (OBE) compare la valeur de commande spécifiée à la valeur de la valeur réelle de la bobine de commande de soupape principale. En cas d'écarts de contrôle, le solénoïde de contrôle sera activé. En raison de la force magnétique modifiée, la bobine de contrôle du pilote est ajustée contre

le printemps.

L'écoulement, qui est activé via les coupes transversales de commande, conduit à un ajustement de la bobine de commande principale. La section transversale de trait / contrôle de la bobe de contrôle principale est régulée proportionnellement à la valeur de commande.

L'alimentation en huile pilote dans la soupape de commande pilote est soit interne via le port P ou externe via le port X. La rétroaction peut être interne via le port t ou externe via le port y vers le réservoir.

Arrêt du solénoïde de contrôle

Dans le cas des erreurs suivantes, les solénoïdes de contrôle sont désactivés par l'électronique intégrée (OBE), la bobine de commande pilote est réglée sur sa position "défaillante" et décharge les chambres d'huile pilote de la valve principale. Fonctionné par le ressort, la bobine de commande de soupape principale se déplacera vers la position centrale.
