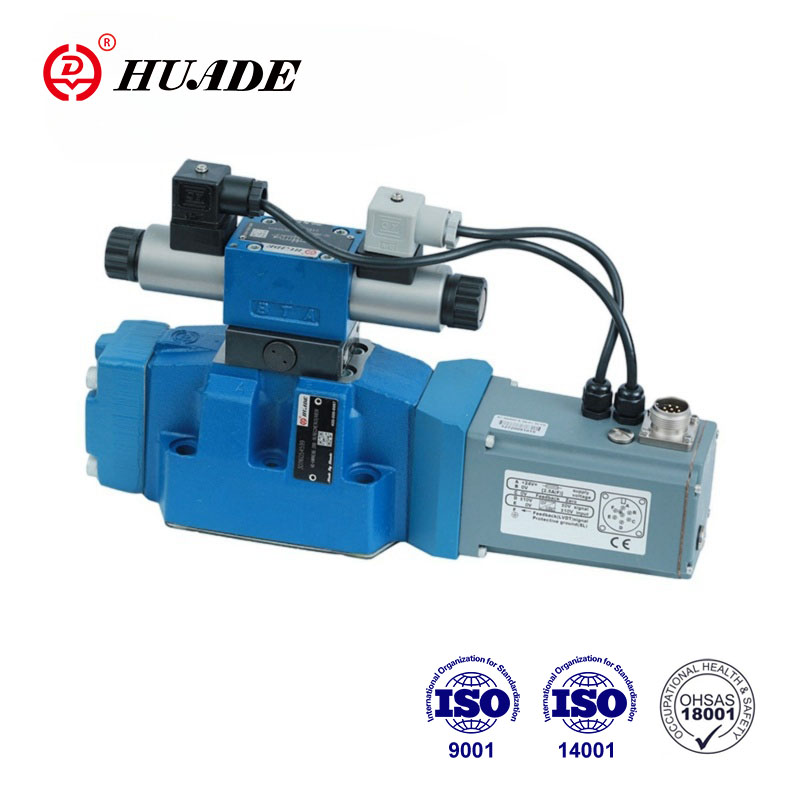

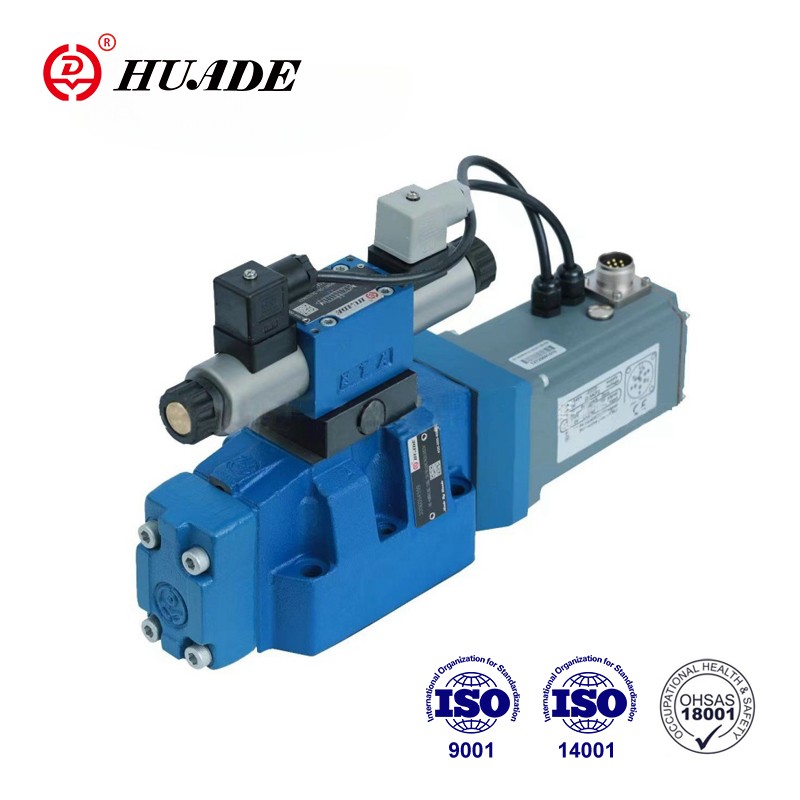

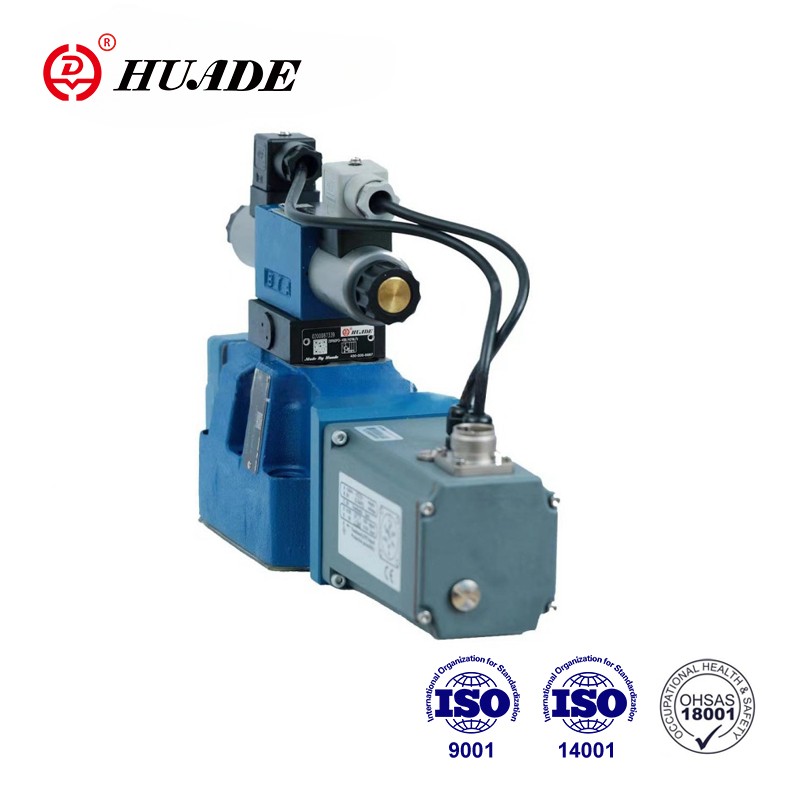

Valve directionnelle proportionnelle 4WRKE-3X

Les vannes de type 4WRKE sont des vannes directionnelles proportionnelles en 2 étapes. Ils contrôlent la direction et la taille de l'écoulement. L'étape principale est contrôlée par la position de sorte que la position de la bobine de contrôle est indépendante des forces d'écoulement également dans le cas de débits plus importants. Après l'introduction de la technologie et de la recherche et du développement indépendants, les produits de vanne proportionnels de la marque Huade ont des performances stables et de haute qualité.

Paramètre de produit de la vanne directionnelle proportionnelle 4WRKE-3X

Caractéristique du produit et application de la vanne directionnelle proportionnelle 4WRKE-3X

Caractéristiques:

▶ Vanne directionnelle proportionnelle à 2 étapes avec rétroaction de position électrique de la bobine de commande principale et de l'électronique intégrée (OBE);

▶ Contrôle de la direction du flux et de la taille d'un débit

▶ Opération au moyen de solénoïdes proportionnels

▶ Montage des sous-plaques: modèle de portage selon IS0 4401

▶ Bouple de contrôle principale centrée sur le printemps

▶ Feedback de position électrique

▶ Vanne de commande pilote: valve directionnelle proportionnelle à un étage

▶ Étape principale avec contrôle de position

Application:

La valve directionnelle proportionnelle 4WRKE-3X est utilisée pour contrôler la direction et l'écoulement.

Section et symbole de la valve directionnelle proportionnelle 4WRKE-3X

Les vannes sont principalement constituées de la valve de commande pilote (1), du boîtier (8), de la bobine de contrôle principale (7), des couvercles (5 et 6), du ressort de centrage (4), du transducteur de position inductive (9) et de la valve réductrice de pression (3). S'il n'y a pas de signal d'entrée, la bobine de commande principale (7) sera maintenue dans la position centrale par le ressort de centrage (4). Le changement de position de la bobine de contrôle principale (7) et le changement de la valeur de commande à la sommation de la jonction de l'amplificateur créent une tension différentielle. Au cours de la comparaison de la commande et de la valeur réelle, un éventuel écart de contrôle est déterminé via l'électronique et le solénoïde proportionnel de la vanne de commande pilote (1) est fourni avec le courant. Le courant induit une force dans le solénoïde qui exploite la bobine de contrôle via un piston d'affilée. L'écoulement qui a été libéré via les sections transversales de contrôle provoque un ajustement de la bobine de commande principale. La bobine de contrôle principale (7) avec le noyau de la valeur potable inductive correspond à la valeur de commande. Dans un état contrôlé, la bobine de contrôle principale (7) est équilibrée et maintenue dans ce transducteur (9) qui lui est déplacé est déplacée jusqu'à la position de contrôle. La trait de la bobine de contrôle et l'ouverture de contrôle changent proportionnellement à la valeur de commande. L'électronique de contrôle est intégrée dans la valve. En ajustant la vanne et l'électronique, l'écart dans la production en série des appareils est maintenu bas. Les lignes du réservoir ne doivent pas être autorisées à fonctionner vides; Une soupape de précharge doit être installée dans le cas d'une condition d'installation correspondante (pression de contrepoids d'environ 0,2 MPa)。

Symbole de la valve directionnelle proportionnelle 4WRKE-3X

Paquet de Valve directionnelle proportionnelle 4WRKE-3X
