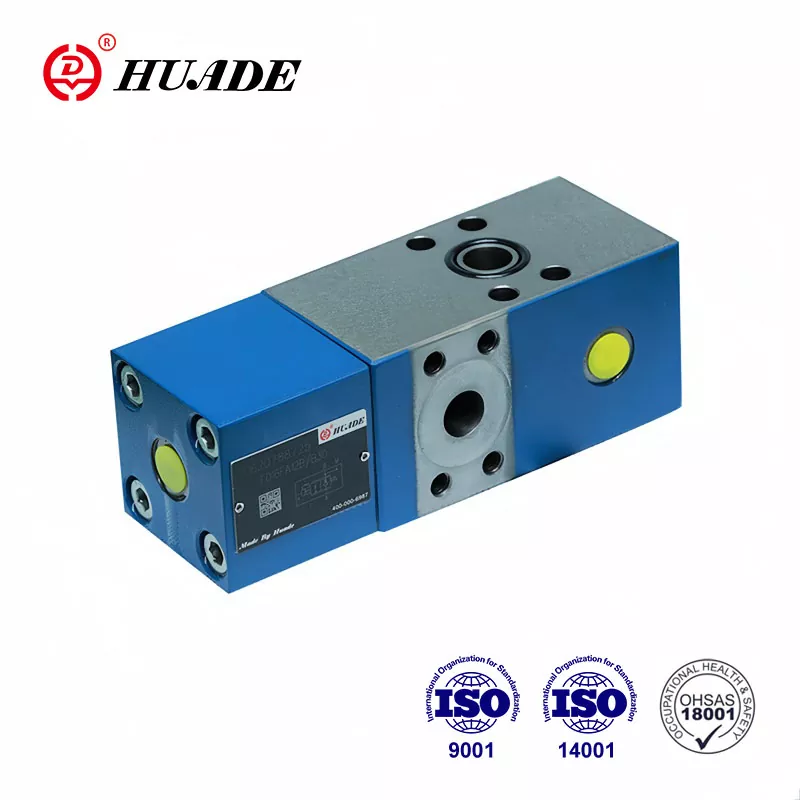

Vanne de contrôle de débit

Pensez aux vannes de régulation de débit comme au robinet de votre évier de cuisine. Tout comme vous tournez la poignée pour contrôler la quantité d’eau qui sort, les vannes de régulation de débit font la même chose dans les grands systèmes industriels. Ils contrôlent la quantité de liquide ou de gaz circulant dans les canalisations des usines, des centrales électriques et des installations de traitement de l’eau.

Ces valves sont très importantes car elles aident :

Contrôler la vitesse des machines
Mélanger les produits chimiques dans les bonnes quantités
Économisez de l'énergie en ne gaspillant pas de liquides
Assurer la sécurité des systèmes en évitant une pression excessive

Comment fonctionnent les vannes de régulation de débit ?

L’idée de base est simple : rendre l’ouverture plus petite et moins de liquide s’écoule. Agrandissez-le et plus de liquide circule. C'est comme mettre votre pouce sur un tuyau d'arrosage : plus vous appuyez fort, moins l'eau sort.

La plupart des vannes de régulation de débit fonctionnent en déplaçant une pièce (comme un disque, une bille ou une aiguille) qui modifie la taille de l'ouverture à travers laquelle le fluide s'écoule.

Types de vannes de régulation de débit

Examinons les types de vannes de régulation de débit les plus courants et quand les utiliser :

1. Vannes à bille

Ce qu'ils sont :Une bille percée d’un trou se trouve à l’intérieur de la valve. Lorsque vous tournez la poignée, la boule tourne pour ouvrir ou fermer le débit.

Les robinets à tournant sphérique brillent dans les applications où vous avez besoin d'un contrôle marche/arrêt fiable - pensez aux systèmes d'eau, aux pipelines de pétrole et de gaz, et partout où une fermeture étanche est essentielle. Ces vannes sont des bêtes de somme économiques connues pour leur durabilité et leurs excellentes capacités d’étanchéité. Cependant, si vous recherchez des réglages de débit précis, ils ne sont peut-être pas la meilleure solution, car leur fonctionnement quart de tour rend un étranglement précis difficile.

2. Vannes à pointeau

Ce qu'ils sont :Une tige pointue (comme une aiguille) s'insère dans un petit siège. Vous pouvez l’ajuster très précisément pour contrôler de petites quantités de débit.

Les vannes à pointeau offrent des caractéristiques de débit linéaire, ce qui les rend idéales pour les applications de dosage fin dans des conditions de faible débit et de haute pression. Lorsque la précision compte le plus, comme dans les équipements scientifiques, les systèmes d'étalonnage ou les petits circuits pneumatiques, ces vannes offrent une précision exceptionnelle de ± 1 à 2 %. Leur principale limite ? Ils sont conçus pour des débits plus faibles, alors ne vous attendez pas à ce qu’ils gèrent efficacement de gros volumes.

3. Vannes papillon

Ce qu'ils sont :Un disque plat tourne à l'intérieur du tuyau. Lorsqu'il est latéral, le flux est bloqué. Lorsqu'il est aligné avec le tuyau, le débit est ouvert.

Ces champions peu encombrants sont parfaits pour les grands systèmes d’eau, les centrales électriques et les installations de transformation des aliments. Les vannes papillon allient prix abordable et polyvalence, offrant à la fois des capacités marche/arrêt et d'étranglement dans un boîtier léger. Le compromis vient de leurs caractéristiques de débit non linéaires : bien qu'elles soient idéales pour la plupart des applications, elles ne vous donneront pas la précision nécessaire pour le contrôle de processus critiques où les débits exacts sont importants.

4. Vannes à soupape

Ce qu'ils sont :Un disque monte et descend pour contrôler le débit. Le design ressemble à un globe, d’où son nom.

Les vannes à soupape excellent dans les applications nécessitant un excellent contrôle de l'étranglement et une régulation précise du débit. Leur conception à mouvement linéaire offre des caractéristiques de débit constantes sur toute la plage de fonctionnement, ce qui les rend indispensables dans les systèmes à haute pression, les processus de mélange de produits chimiques et partout où vous avez besoin d'une modulation de débit fiable. La principale considération est leur perte de charge et leur coût plus élevés par rapport aux conceptions de vannes plus simples, mais cet investissement est souvent rentable grâce à des performances et une longévité supérieures.

5. Vannes à vanne

Ce qu'ils sont :Une porte plate monte et descend à travers le tuyau, comme une porte coulissante.

Les robinets-vannes servent de dispositifs d'isolation fiables dans les grandes canalisations et les systèmes d'eau où un débit à passage intégral est essentiel. Lorsqu'ils sont complètement ouverts, ils créent une chute de pression minimale, ce qui en fait des choix économes en énergie pour les applications de conduites principales. Cependant, ce ne sont pas des vannes d'étranglement : leur utilisation pour le contrôle du débit entraînera des dommages au siège et des vibrations. Tenez-vous en à leur force : un isolement complet lorsque vous en avez besoin.

6. Vannes à membrane

Ce qu'ils sont :Une feuille de caoutchouc flexible appuie contre le tuyau pour contrôler le débit.

Les vannes à membrane sont les championnes des salles blanches dans le monde des vannes. Leur conception unique isole le fluide de toutes les pièces mobiles, ce qui les rend essentiels pour la fabrication pharmaceutique, la transformation alimentaire et les applications de haute pureté. Ils offrent un fonctionnement étanche et une stérilisation facile, bien qu'ils soient limités à des conditions de fonctionnement modérées en raison des contraintes matérielles du diaphragme.

7. Vannes à pincement

Ce qu'ils sont :Un manchon en caoutchouc est pressé pour contrôler le débit, comme si on pinçait une paille.

Les vannes à manchon gèrent ce que les autres vannes ne peuvent pas gérer : les boues abrasives, les fluides chargés de solides et les fluides corrosifs qui détruiraient les composants internes conventionnels. Le manchon en caoutchouc est le seul composant en contact avec le débit, ce qui rend ces vannes incroyablement rentables pour les applications difficiles de traitement des eaux usées et d'exploitation minière. Leur plage de fonctionnement est limitée par les propriétés du matériau du manchon, mais dans ces paramètres, ils sont presque indestructibles.

Comment choisir la bonne vanne

Le choix de la bonne vanne de régulation de débit dépend de plusieurs éléments :

1. Qu’est-ce qui y circule ?

Eau propre :Les vannes à bille ou papillon fonctionnent très bien
Eau sale avec des particules :Utiliser des vannes à manchon ou à membrane
Produits chimiques :Les vannes à soupape ou à membrane sont plus sûres
Vapeur haute pression :Les vannes à soupape gèrent cela le mieux

2. Dans quelle mesure devez-vous être précis ?

Juste marche/arrêt :Les robinets à vanne ou à bille sont parfaits
Un peu de contrôle :Les vannes papillon ou à soupape fonctionnent bien
Super précis :Les vannes à pointeau sont votre meilleur choix

3. Quelle taille de tuyau ?

Petits tuyaux :Robinets à pointeau ou à bille
Tuyaux moyens :Robinets à soupape ou à bille
Gros tuyaux :Vannes papillon ou vannes

4. Budget et entretien

Pas cher et simple :Vannes à bille ou papillon
Faible entretien :Vannes à membrane
Longue durée:Vannes à soupape ou à vanne

Où sont utilisées les vannes de régulation de débit ?

Usines de traitement de l'eau

Ces installations utilisent des vannes papillon et des vannes pour contrôler d’énormes quantités d’eau. Ils ont besoin de vannes capables de gérer des débits importants et qui ne coûtent pas trop cher.

Usines chimiques

La sécurité est extrêmement importante ici. Ils utilisent des vannes à soupape et à membrane car celles-ci peuvent gérer des produits chimiques dangereux et donner un contrôle précis.

Usines d'aliments et de médicaments

La propreté compte le plus. Les vannes à membrane et à manchon maintiennent le produit pur et sont faciles à nettoyer.

Industrie pétrolière et gazière

Ces systèmes ont une pression élevée et nécessitent une fermeture étanche. Les robinets à tournant sphérique et à vanne sont courants car ils sont solides et fiables.

Centrales électriques

Ceux-ci nécessitent des vannes capables de gérer de la vapeur très chaude et une pression élevée. Des vannes papillon et des vannes à soupape spéciales font ce travail.

Conseils d'installation et d'entretien

Installation de votre vanne

Vérifier le sens d'écoulement- La plupart des vannes ont des flèches indiquant dans quelle direction le fluide doit s'écouler
Soutenir les tuyaux- Ne laissez pas la vanne retenir des tuyaux lourds
Laisser de l'espace pour l'entretien- Vous aurez besoin d'espace pour y travailler plus tard
Utilisez les bons outils- Serrez correctement les connexions mais n'en faites pas trop

Prendre soin de votre valve

Des contrôles réguliers- Recherchez des fuites, des bruits étranges ou un fonctionnement difficile
Gardez-le propre- Enlever la saleté et les débris qui pourraient causer des problèmes
Lubrifier les pièces mobiles- Suivez les instructions du fabricant
Test de fonctionnement- Assurez-vous qu'il s'ouvre et se ferme en douceur
Remplacer les pièces usées- N'attendez pas que quelque chose se brise complètement

Nouvelle technologie dans les vannes de régulation de débit

L'industrie de la vanne devient plus intelligente ! Voici quelques nouvelles fonctionnalités intéressantes :

Vannes intelligentes

Ces vannes peuvent « parler » aux ordinateurs et aux smartphones. Ils peuvent :

Je te dirai s'ils fonctionnent correctement
S'ajuster automatiquement
Envoyez des alertes avant qu'elles ne se déclenchent
Économisez de l'énergie en optimisant les flux

De meilleurs matériaux

Les nouveaux matériaux durent plus longtemps et résistent mieux aux produits chimiques. Cela signifie:

Moins d'entretien
Durée de vie des vannes plus longue
Meilleures performances dans des conditions difficiles

Contrôle précis

Les vannes contrôlées par ordinateur peuvent ajuster le débit avec une précision incroyable. Cela aide :

Économisez de l'argent sur les matériaux
Réduire les déchets
Améliorer la qualité des produits
Respecter des règles environnementales strictes

Problèmes courants et solutions

Problème : la vanne ne se ferme pas complètement

Causes possibles :Saleté dans le siège, pièces usées, mauvaise installation
Solutions :Nettoyer la vanne, remplacer les pièces usées, vérifier l'installation

Problème : difficile à utiliser

Causes possibles :Pas de lubrification, corrosion, mauvaise taille d'actionneur
Solutions :Ajoutez un lubrifiant approprié, nettoyez la corrosion, vérifiez si l'actionneur est suffisamment grand

Problème : fuite autour de la tige

Causes possibles :Garniture usée, boulons desserrés, dommages chimiques
Solutions :Remplacer le matériau d'emballage, serrer correctement, vérifier la compatibilité chimique

Problème : le contrôle du flux n'est pas précis

Causes possibles :Mauvais type de vanne, pièces internes usées, dimensionnement incorrect
Solutions :Envisagez différents types de vannes, remplacez les pièces internes, vérifiez si la vanne est de la bonne taille

Considérations de sécurité

Les vannes de régulation de débit peuvent être dangereuses si elles ne sont pas manipulées correctement :

Sécurité de pression

Ne travaillez jamais sur des systèmes sous pression
Utiliser des procédures de verrouillage/étiquetage appropriées
Portez un équipement de sécurité
Connaître les procédures d'arrêt d'urgence

Sécurité chimique

Vérifier la compatibilité des matériaux avant l'installation
Utiliser un équipement de protection approprié
Suivez toutes les procédures de manipulation de produits chimiques
Préparez des plans d’intervention d’urgence

Sécurité de la température

Laissez les systèmes chauds refroidir avant la maintenance
Utilisez des gants et des vêtements résistants à la chaleur
Soyez conscient des effets de dilatation thermique
Installer une surveillance de la température si nécessaire

Considérations relatives aux coûts

Coût initial

Le moins cher :Vannes à bille, papillon, à manchon
Coût moyen :Robinets à soupape, vannes
Plus cher:Vannes à pointeau de précision, vannes intelligentes

Coûts d'exploitation

Consommation d'énergie :Les vannes papillon consomment moins d'énergie que les vannes à soupape
Entretien:Les vannes à membrane nécessitent moins d'entretien que les vannes complexes
Pièces de rechange :Les vannes courantes ont des pièces moins chères

Coût total de possession

Parfois, dépenser plus dès le départ permet d’économiser de l’argent au fil du temps :

De meilleures valves durent plus longtemps
Un contrôle précis réduit les déchets
Des fonctionnalités intelligentes évitent les pannes coûteuses
De bons programmes de maintenance prolongent la durée de vie des vannes

Impact environnemental

Les vannes de régulation de débit modernes contribuent à protéger l’environnement en :

Réduire les déchetsgrâce à un contrôle précis
Économiser de l'énergieavec des conceptions efficaces
Prévenir les déversementsavec une meilleure étanchéité
Utiliser des matériaux durablesen construction
Permettre le recyclagede fluides de procédé

Tendances futures

L’industrie des vannes de régulation de débit évolue vers :

en construction- Moins d'intervention humaine nécessaire
De meilleurs capteurs- Des vannes qui en savent plus sur ce qui se passe
Communication sans fil- Plus de câblage complexe
Maintenance prédictive- Résoudre les problèmes avant qu'ils ne surviennent
Efficacité énergétique- Vannes qui consomment moins d'énergie pour fonctionner

Conclusion

Les vannes de régulation de débit sont des éléments essentiels des systèmes industriels modernes. Ils contrôlent la manière dont les fluides circulent dans les canalisations, contribuant ainsi à économiser de l'énergie, à maintenir la sécurité et à garantir la qualité.

La clé du succès consiste à choisir la vanne adaptée à votre travail spécifique. Réfléchissez à ce qui y circule, à la précision avec laquelle vous devez le contrôler, à votre budget et aux exigences de maintenance.

Que vous ayez besoin d'une simple vanne à bille pour le contrôle marche/arrêt ou d'une vanne à pointeau précise pour des débits exacts, comprendre ces bases vous aidera à faire le bon choix.

N'oubliez pas qu'une installation et un entretien appropriés sont tout aussi importants que le choix de la bonne vanne. Prenez soin de vos vannes, et elles prendront soin de votre système pendant des années.

À mesure que la technologie progresse, les vannes de régulation de débit deviennent plus intelligentes et plus efficaces. Même si les principes de base restent les mêmes, de nouvelles fonctionnalités telles que des commandes intelligentes et de meilleurs matériaux rendent ces composants essentiels encore plus précieux dans les applications industrielles.

Le plus important est d’adapter la vanne à vos besoins spécifiques. En cas de doute, consultez des experts en vannes qui pourront vous aider à choisir la meilleure solution pour votre application particulière.
