Lorsque vous travaillez avec des systèmes hydrauliques, le choix du bon distributeur peut faire toute la différence. La vanne de régulation directionnelle Rexroth 4WE 10 D est devenue un choix fiable pour de nombreuses applications industrielles, et il y a de bonnes raisons pour lesquelles les ingénieurs continuent à y revenir.
Ce qui rend le 4WE 10 D spécial
Le Rexroth 4WE 10 D est un distributeur directionnel actionné par solénoïde qui gère la façon dont le fluide hydraulique s'écoule dans un système. Considérez-le comme un contrôleur de trafic pour l'huile ou d'autres fluides hydrauliques. Lorsque l'électricité circule dans ses bobines, la vanne change de position et redirige le fluide vers différentes parties de vos machines.
Cette vanne correspond à la norme de taille NG10, également appelée CETOP 5 ou ISO 4401-05. Concrètement, cela signifie qu'il peut gérer des pressions et des débits importants tout en s'adaptant aux modèles de montage standard utilisés par la plupart des systèmes hydrauliques.
Les chiffres dans son nom vous indiquent des informations importantes. Le « 4 » signifie qu'il comporte quatre ports principaux par lesquels le fluide entre et sort. Le « WE » indique qu'il s'agit d'une valve directionnelle actionnée par des solénoïdes. Le « 10 » fait référence à sa taille nominale et le « D » décrit une configuration de tiroir spécifique qui détermine le comportement de la vanne lorsqu'elle est dans sa position neutre.
Capacités de pression et de débit
L'une des caractéristiques marquantes de la vanne de régulation directionnelle 4WE 10 D pour Rexroth est sa capacité à gérer des pressions élevées. Les principaux ports de travail peuvent gérer jusqu'à 350 bars, ce qui équivaut à environ 5 076 PSI. C'est suffisamment de pression pour gérer des tâches industrielles exigeantes sans transpirer.
Pour la capacité de débit, cette vanne peut gérer entre 120 et 160 litres par minute selon la variante de modèle spécifique. Cela représente environ 32 à 42 gallons par minute selon les mesures américaines. Cette gamme vous offre la flexibilité nécessaire pour adapter la vanne aux besoins de votre système sans surdimensionner ou sous-dimensionner vos composants.
L'orifice de retour a une limite de pression inférieure, généralement autour de 210 bars. C'est important car si vous concevez un système, vous devez vous assurer que votre conduite de retour n'accumule pas trop de pression. Sinon, vous pourriez endommager le mécanisme à ressort de la vanne ou solliciter le boîtier au-delà de ses limites de conception.
La conception du solénoïde à broches humides
Le 4WE 10 D utilise ce qu'on appelle une conception de solénoïde à broches humides, et cette fonctionnalité mérite une certaine attention. Dans cette configuration, la tige de poussée du solénoïde repose dans l'huile hydraulique plutôt que d'en être complètement scellée.
Ce choix de conception apporte plusieurs avantages pratiques. L'huile hydraulique agit comme un liquide de refroidissement, évacuant la chaleur du serpentin électrique. Cela permet au solénoïde de durer plus longtemps et de fonctionner de manière plus fiable, en particulier lorsque vous faites fonctionner fréquemment la valve. L'huile lubrifie également les pièces mobiles, ce qui réduit l'usure au fil du temps.
Du point de vue de la maintenance, les solénoïdes à broches humides sont pratiques. Vous pouvez remplacer la bobine sans avoir à vidanger le système hydraulique ou à pénétrer dans des chambres de pression scellées. Cela permet de gagner du temps lors des réparations et de réduire les risques de contamination de votre fluide hydraulique. La bobine peut même pivoter à 90 ou 360 degrés pour s'adapter aux espaces d'installation restreints, ce qui vous offre plus d'options lors du montage de la vanne.
Vitesse de commutation et contrôle de l'amortissement
Lorsque vous alimentez la vanne de commande directionnelle 4WE 10 D pour Rexroth avec une alimentation CC, elle commute généralement en 45 à 70 millisecondes lors de la mise sous tension et en 35 à 45 millisecondes lors de la désactivation. Ces temps de réponse fonctionnent bien pour la plupart des besoins d’automatisation industrielle.
Ce qui distingue cette valve de nombreux concurrents, c'est sa fonction d'amortissement réglable. Certaines versions vous permettent de ralentir la vitesse de déplacement de la bobine lors du changement de position. En utilisant des vis d'étranglement réglables ou des orifices fixes, vous pouvez prolonger le temps de commutation jusqu'à plus de 100 millisecondes si nécessaire.
Pourquoi voudriez-vous une valve plus lente ? Dans les systèmes comportant de gros cylindres ou des charges lourdes, des changements de direction instantanés peuvent créer des pics de pression qui martèlent vos tuyaux et raccords. Ce phénomène, parfois appelé coup de bélier, peut endommager des composants et réduire la durée de vie de votre système. L'amortissement intégré aide à adoucir ces transitions sans avoir besoin de suppresseurs de chocs séparés dans votre tuyauterie.
La vanne peut gérer jusqu'à 15 000 cycles de commutation par heure, ce qui la rend adaptée aux lignes de production à grande vitesse où la vanne doit s'ouvrir et se fermer à plusieurs reprises tout au long de la journée.
Configurations de bobine et logique de fonctionnement
Le « D » dans la désignation 4WE 10 D fait référence à un symbole de tiroir spécifique, mais Rexroth propose cette plateforme de distributeurs avec de nombreuses configurations de tiroir différentes. Vous pouvez l'obtenir en configurations 4/3 (quatre ports, trois positions) ou 4/2 (quatre ports, deux positions), entre autres options.
Chaque type de tiroir crée des chemins d'écoulement différents lorsque la vanne est en position neutre ou centrale. Certaines configurations ferment tous les ports lorsqu'elles sont hors tension, ce qui maintient les cylindres en place. D'autres connectent la pompe au réservoir, ce qui décharge la pompe et économise de l'énergie. Le choix dépend de ce que vous souhaitez que votre système fasse lorsque la vanne n'est pas activement commutée.
Le distributeur 4WE 10 D pour Rexroth est disponible en version à ressort de rappel et à détente. Les clapets à ressort reviennent automatiquement à leur position initiale lorsque vous coupez l'alimentation électrique, ce qui est souvent important pour la sécurité. Les versions à détente restent dans leur dernière position jusqu'à ce que vous envoyiez un autre signal, ce qui fonctionne mieux pour les applications où vous devez maintenir quelque chose en place pendant les pannes de courant.
Spécifications électriques
Cette vanne fonctionne avec une large gamme de systèmes électriques. Vous pouvez le commander avec des tensions CC allant de 12 V jusqu'à 230 V, ou avec diverses options de tension CA. Le solénoïde CC standard consomme environ 30 à 35 watts de puissance.
Les connexions électriques sont disponibles dans différents styles, y compris des connecteurs enfichables conformes aux normes DIN. La vanne a un indice de protection IP65, ce qui signifie qu'elle peut gérer sans problème la poussière et les projections d'eau. L'isolation répond aux normes VDE classe F et convient donc aux environnements industriels où la sécurité électrique est importante.
Pour le dépannage ou le fonctionnement d'urgence, de nombreuses versions incluent des options de commande manuelle. Ceux-ci vous permettent de commuter la vanne mécaniquement lorsque vous configurez un système ou que vous devez déplacer quelque chose lors d'une panne de courant.
Où cette valve est utilisée
Le 4WE 10 D apparaît dans de nombreux secteurs différents car il équilibre performances et fiabilité. Dans les applications marines, vous le trouverez contrôlant les systèmes de direction des navires, gérant les grues qui chargent et déchargent les marchandises et ajustant les hélices à pas variable. Ces environnements exigent des vannes capables de fonctionner en continu dans des conditions difficiles, et la conception Rexroth résiste bien à l'air salin et aux vibrations.
Les installations de fabrication utilisent la valve de commande directionnelle 4WE 10 D pour Rexroth dans les machines-outils, les équipements de moulage par injection et les presses de formage des métaux. La capacité de fréquence de commutation élevée le rend utile pour la production automatisée où la vanne effectue des cycles des milliers de fois par équipe. Le réglage de l'amortissement permet d'éviter les dommages causés par les chocs aux composants de précision de ces machines.
Les équipements de construction et mobiles s'appuient également sur cette plate-forme de vannes, bien que ces applications utilisent souvent des variantes légèrement différentes optimisées pour l'hydraulique mobile.
Entretien et propreté des fluides
Comme la plupart des composants hydrauliques de précision, le 4WE 10 D a besoin d'une huile propre pour fonctionner correctement. Les jeux entre le tiroir et le corps de la vanne sont mesurés en micromètres, et les particules de saleté peuvent provoquer une usure et des fuites internes assez rapidement.
Rexroth précise que le fluide hydraulique doit répondre aux normes de propreté NAS 1638 Classe 9. Vous aurez besoin d'un bon système de filtration avec un rapport bêta d'au moins 75 pour les particules de 10 microns. Cela peut sembler trop strict, mais lorsque vous exécutez 15 000 cycles par heure, les dommages causés par la contamination s'accumulent rapidement.
L'entretien régulier comprend la vérification de la propreté du fluide, l'inspection des fuites et le remplacement occasionnel des kits de joints. Les kits de joints contiennent généralement neuf joints toriques et sont accompagnés de références telles que R961006886 pour les séries plus récentes. Grâce à la conception à broches humides, vous pouvez souvent remplacer la bobine solénoïde sans démontage majeur, ce qui réduit les temps d'arrêt.
Comparaison avec d'autres options
La valve de commande directionnelle 4WE 10 D pour Rexroth concurrence les valves de Parker, Eaton et d'autres grands fabricants dans la catégorie NG10. La série D3W de Parker offre des pressions nominales similaires autour de 345 bars. La série DG4V-5 d'Eaton fonctionne également dans des plages de pression comparables, bien que les spécifications varient selon le modèle.
Ce qui distingue l’option Rexroth, c’est principalement sa capacité d’amortissement intégrée. Alors que d'autres fabricants fabriquent des valves robustes et réactives, beaucoup n'incluent pas de suppression de choc intégrée. Si vous avez besoin de cette fonctionnalité, vous devrez ajouter des manettes ou des coussins externes à votre système, ce qui prend de la place et ajoute de la complexité.

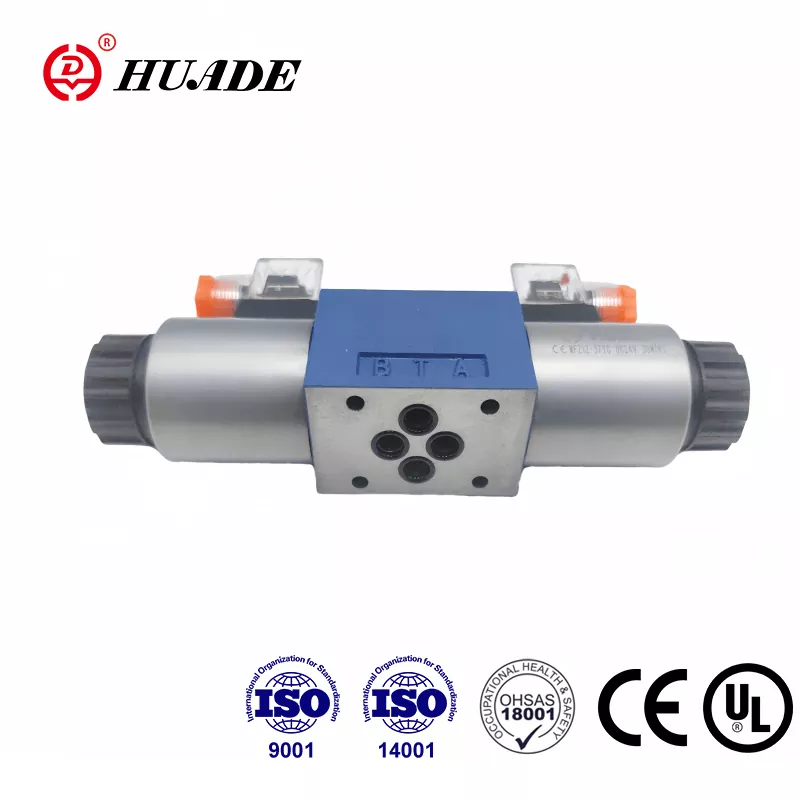

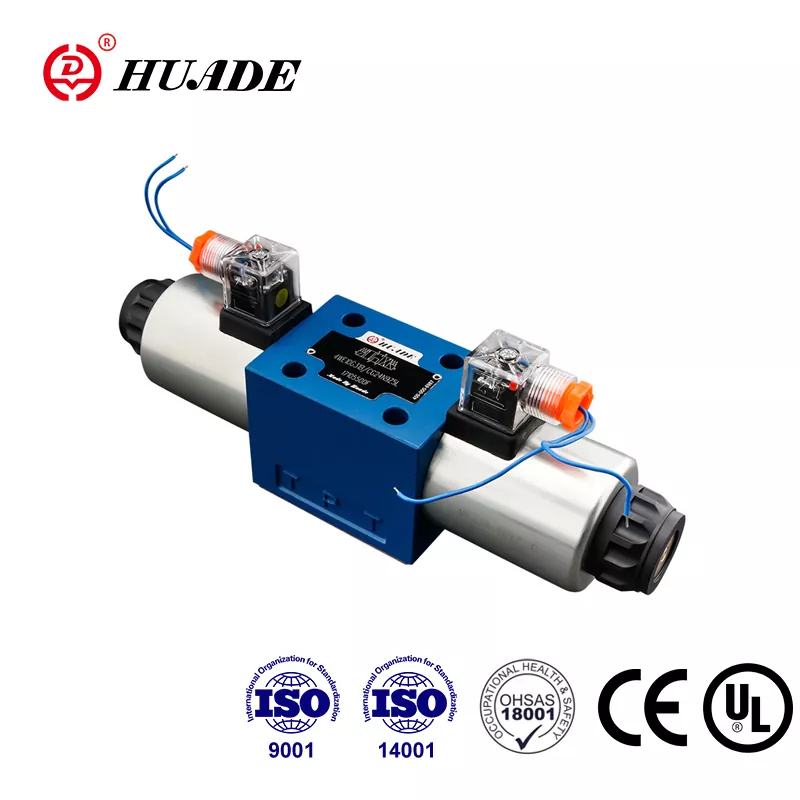

Il existe également des alternatives compatibles d'entreprises comme Huade qui suivent les mêmes normes de montage et proposent des prix plus bas. Ceux-ci peuvent bien fonctionner pour des applications moins critiques, mais vous devez comparer soigneusement les spécifications de performances réelles, en particulier les débits maximaux et les données de durabilité à long terme.
Considérations relatives à l'installation
Le 4WE 10 D se monte sur une embase en utilisant le modèle standard ISO 4401-05. Les trous de boulons sont espacés de 80 sur 32 millimètres, ce qui correspond à la norme industrielle pour cette classe de taille. Cette standardisation signifie que vous pouvez souvent échanger des vannes de différents fabricants sans reconcevoir votre collecteur ou votre embase.
Lors de l'installation de la vanne, faites attention aux marquages des ports. Le port P se connecte à votre pompe, les ports A et B vont à votre actionneur et le port T retourne au réservoir. Les inverser entraînera un mauvais fonctionnement de votre système et pourrait endommager l’équipement.
Le distributeur 4WE 10 D pour Rexroth peut fonctionner à des températures ambiantes allant de -15 degrés Celsius à 70 degrés Celsius. La température du fluide hydraulique affecte les temps de commutation car la viscosité de l'huile change avec la température. Si votre système fonctionne par temps extrêmement froid ou chaud, vous devrez peut-être en tenir compte dans vos calculs de synchronisation.
Variantes spéciales pour zones dangereuses
Pour les applications en atmosphères explosives, Rexroth propose des versions certifiées ATEX de cette vanne. La série WE...XE fonctionne dans les environnements de zone 2 où des gaz ou des poussières explosifs peuvent être présents mais ne sont normalement pas attendus. La série WE...XN gère les conditions de zone 3 avec des risques d'explosion réduits.
Ces variantes antidéflagrantes utilisent des conceptions de bobines spéciales et des boîtiers de protection qui empêchent les sources d'inflammation. Si vous travaillez dans des installations pétrochimiques, des opérations minières ou des plateformes offshore, vous aurez besoin de ces versions certifiées pour respecter les réglementations de sécurité.
Pérenniser votre système
À mesure que les systèmes industriels deviennent de plus en plus automatisés et connectés, disposer de capacités de diagnostic devient plus précieux. Alors que la 4WE 10 D de base est une vanne tout ou rien simple, Rexroth propose une plate-forme améliorée appelée série 4WEH 10 qui ajoute une surveillance de position et un réglage électronique de la course.
Ces versions avancées utilisent la même conception éprouvée de corps de vanne et de tiroir que le 4WE 10 D standard, mais elles incluent des capteurs qui vous indiquent où est positionné le tiroir. Ce retour d’information facilite la maintenance prédictive et la surveillance de l’état. Si vous construisez un système qui doit répondre aux normes de l'Industrie 4.0 ou nécessite une certification de sécurité fonctionnelle, la plate-forme 4WEH vous offre une voie de mise à niveau sans modifier la conception de base de votre circuit hydraulique.
Faire le bon choix
Le distributeur 4WE 10 D pour Rexroth représente un juste milieu entre performance et praticité. Il gère des pressions et des débits élevés sans être trop conçu pour des applications simples. La conception du solénoïde à broches humides facilite la maintenance et la fonction d'amortissement réglable aide à protéger les systèmes sensibles des chocs hydrauliques.
Lorsque vous spécifiez cette vanne, assurez-vous de bien comprendre quelle série vous obtenez. Les séries 3X et 5X présentent quelques différences en termes de pression nominale maximale, les nouvelles versions 5X atteignant 350 bars contre 315 bars pour certaines variantes plus anciennes. Si vous utilisez des bobines haute tension comme 96 V ou 205 V CC, n'oubliez pas que vous devez réduire le débit maximum de dix pour cent pour éviter une surchauffe du solénoïde.
La clé d’une longue durée de vie est de maintenir une bonne propreté des fluides et de respecter les normes de filtration recommandées. Ce n'est pas facultatif si vous souhaitez que la vanne atteigne sa durée de vie opérationnelle prévue. Avec une bonne gestion des fluides et un remplacement périodique des joints, ces vannes peuvent assurer des millions de cycles en service industriel.
Que vous conceviez un nouveau système ou remplaciez une vanne existante, le 4WE 10 D offre une fiabilité éprouvée avec suffisamment de flexibilité pour s'adapter à de nombreuses applications différentes. Son modèle de montage standardisé et sa large gamme de configurations de bobines signifient que vous pouvez généralement trouver une version qui correspond à vos besoins sans modifications personnalisées.
