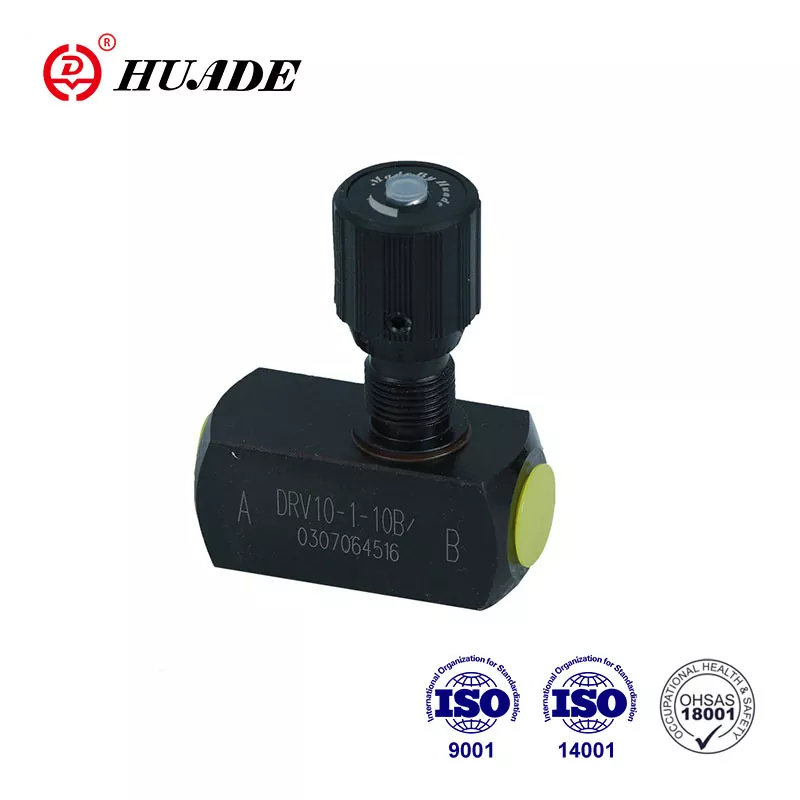

Clapet anti-retour d'accélérateur DRV

Le type de vanne DRV est le papillon/clapet anti-retour. Cette valve a une structure simple et est largement utilisée. Grâce à deux collaborations à long terme avec Rexroth, les papillons hydrauliques Huade® peuvent égaler la qualité de produits similaires de marques internationales. Ils constituent une alternative abordable à ces marques de premier rang. Huade® est une marque bien connue en Chine.

Paramètre de produit du clapet anti-retour des gaz DRV

Matériel	Acier	Laiton	Acier inoxydable
Max. pression de service admissible (MPa)	à 35	à 15	à 35
Pression d'ouverture du clapet anti-retour (type DRV)	0,05 (pressions de fissuration disponibles si nécessaire)
Fluide	Huile minérale ou ester de phosphate
Plage de température du fluide (℃)	-30 à +80
Plage de viscosité (mm²/s)	10 à 800
Position d'installation	facultatif

Caractéristique du produit et application du clapet anti-retour des gaz DRV

Caractéristiques:

▶ Connexion filetée

▶ Montage sur embase

Application:

Les papillons/clapets anti-retour de type DRV servent à régler un débit d'huile précis dans un sens et à permettre un retour libre dans le sens opposé.

Section et symbole du clapet anti-retour du papillon DRV

Le papillon/clapet anti-retour DRV se compose essentiellement d'un boîtier (1), d'un bouton de réglage (2) avec dispositif de verrouillage (3). En tournant le bouton de réglage (2) vers la gauche, la broche (4) avec la tige d'étranglement (5) augmente la section de débit (6) au maximum. En tournant le bouton de réglage (2) vers la droite, la broche (4) avec la goupille d'étranglement (5) diminue la section de débit (6) jusqu'à ce qu'elle soit complètement fermée sans fuite. Pour le réglage répété, une échelle de couleurs (7) est prévue sur l'extrémité supérieure de la broche (4). La zone du triangle coloré (8) indique jusqu'où la vanne est ouverte (plus le triangle coloré est grand, plus l'ouverture est grande). . Le réglage du débit est verrouillé au moyen du dispositif de verrouillage (3).

Structure du clapet anti-retour des gaz DRV

Symbole du clapet anti-retour du papillon DRV
