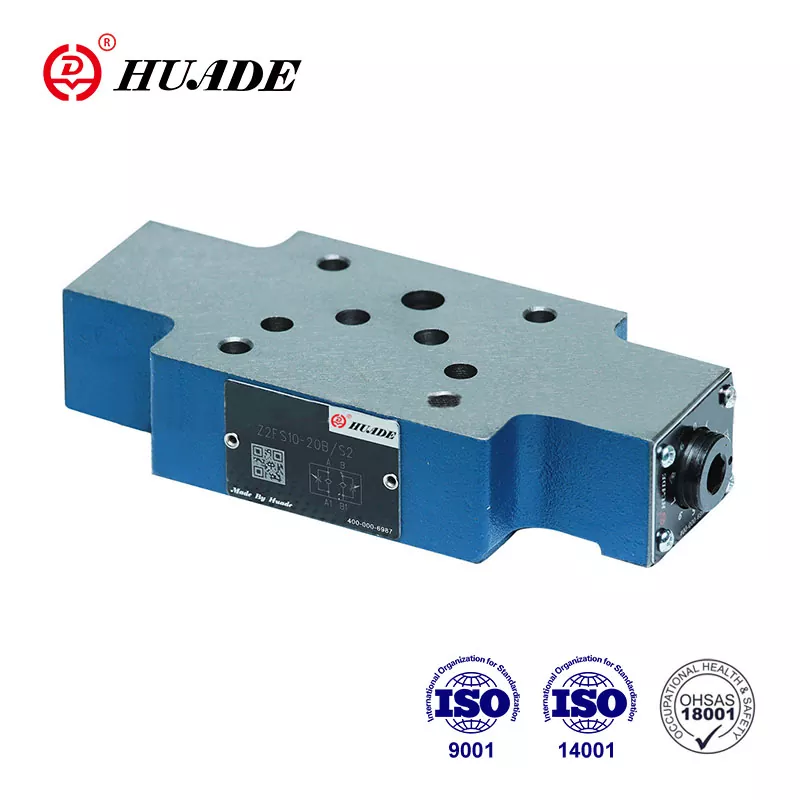

Les vannes de type Z 2 FS 6 sont des vannes à double étranglement/retour en version à plaque sandwich. Cette vanne convient à un assemblage d'empilage vertical et est utilisée pour le contrôle du débitmètre d'entrée ou de sortie. Grâce à deux coopérations à long terme avec Rexroth, cet accélérateur Z2FS 6 correspond à Rexroth en termes de performances et peut remplacer la série Rexroth® Z2FS6 3XB. C'est une alternative abordable pour Rexroth.
|
Données techniques (pour les applications en dehors de ces paramètres, merci de nous consulter !) |
|||
|
Taille |
6 |
16 |
22 |
|
Débit maximum (L/min) |
80 |
250 |
350 |
|
Pression de service maximale (MPa) |
31.5 |
35 |
|
|
Fluide sous pression |
Huile minérale (pour joint NBR) ou ester phosphaté (pour joint FPM) |
||
|
Plage de viscosité (mm²/s) |
10 à 800 |
||
|
Plage de température du fluide (℃) |
-30 à +80 |
||
Caractéristiques:
▶ Conception de plaque à sandwich
▶ Schéma de raccordement selon DIN 24 340, de A, ISO 4401 et CETOP - RP 121H
▶ Limitation du débit principal ou pilote avec deux ports de service
▶ Contrôle des compteurs entrants et sortants.
Application:
Les clapets anti-retour Z2FS 6 sont utilisés pour limiter le débit d'huile principal ou pilote à un ou deux ports de service.
Deux clapets d'étranglement/anti-retour disposés symétriquement limitent le débit (au moyen de tiroirs d'étranglement réglables) dans un sens et permettent un retour libre dans l'autre sens.
Limitation du débit principal
Le double papillon/clapet anti-retour est monté entre le distributeur et l'embase pour modifier la vitesse d'un actionneur (limitation de débit principal).
Limitation du débit pilote
Dans le cas de distributeurs pilotés, le double papillon/clapet anti-retour peut être utilisé comme réglage du starter pilote (limitation du débit pilote). Dans ce cas, il est placé entre la vanne principale et la vanne pilote.
Structure du double papillon/clapet anti-retour, type Z2FS6 30B
Principe des systèmes hydrauliques
